减速机输出端铝合金扭矩臂安装结构

　　在自动化输送线、包装产线这类长距离物料传输场景中，减速电机的输出端固定一直是容易被忽略却直接影响设备运行稳定性的环节——不少现场安装时直接把减速电机硬锁在设备侧板上，运行一段时间后就会因为输出轴承受径向扭矩反复拉扯，出现连接螺栓松脱、电机轴偏磨甚至焊缝开裂的问题，而扭矩臂这类构件，就是专门用来抵消减速电机运行时产生的反作用力矩，把力矩载荷分散到设备机架上，避免输出轴承受额外的径向力。

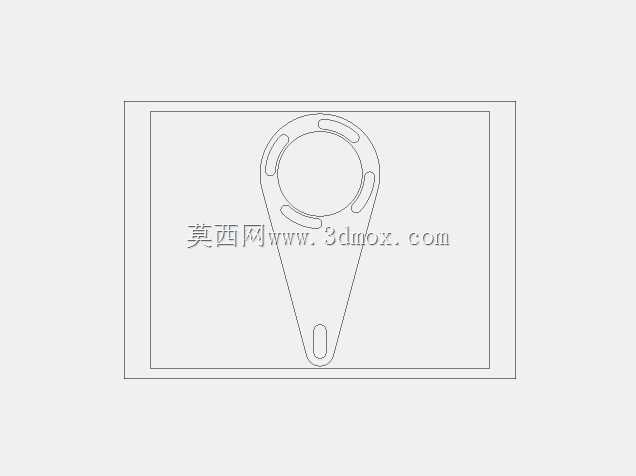

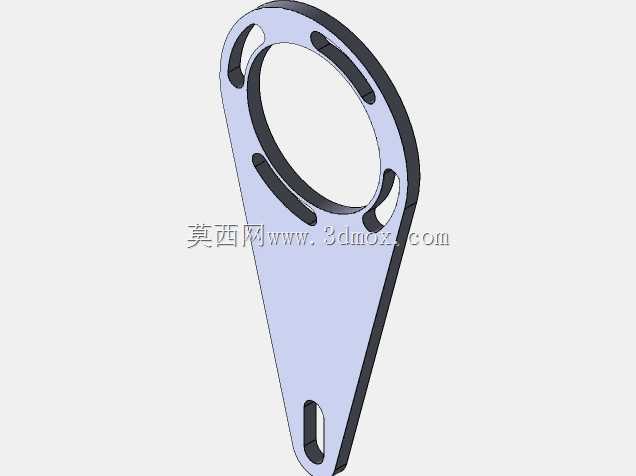

　　这款扭矩臂采用铝合金材质加工，整体为水滴形板状结构，上端是大尺寸的环形安装位，环形内侧均匀分布三处内凹的卡槽结构，刚好可以卡入减速电机输出端法兰对应的定位凸台，安装时不需要额外做周向定位调整，卡槽配合法兰面的贴合就能限制构件的周向转动，避免运行过程中出现相对滑移。环形结构的内径尺寸匹配常用的EV30系列减速电机输出法兰外径，安装边界上，环形端面到构件最下端的长条形安装槽中心的距离，刚好适配该型号减速电机到设备安装横梁的标准间距，不会出现安装时距离不够需要额外切割调整的问题。

　　从结构设计逻辑来看，构件主体从上端环形位置向下逐渐收窄成三角形的板状结构，这种变截面的设计不是为了外形美观，而是根据力矩传递的路径做的材料优化：上端环形位置是力矩输入的核心区域，需要足够的环向强度来承受法兰传递的反扭矩，所以环形部分保留了足够的壁厚，三处卡槽的位置做了局部加厚处理，避免卡槽位置长期受挤压出现变形；向下延伸的板身部分，受力从环向的挤压力逐渐转变为沿板身长度方向的拉力，所以逐渐收窄截面，在保证纵向抗拉强度的前提下，尽可能减少铝合金材料的用量，降低构件自身重量，同时也减少安装时的承重负载。

　　构件最下端开设的长条形腰型安装孔，是现场安装时的调节余量设计：不同设备的机架安装面存在焊接或加工的位置误差，如果采用圆孔设计，一旦机架上的安装螺栓孔位置出现几毫米的偏差，就会出现扭矩臂装不上、强行锁附后给电机输出轴施加额外装配应力的问题，腰型孔的长度方向沿板身的长度方向布置，可以允许上下10mm左右的安装位置调整量，现场安装时只需要先把扭矩臂上端卡在电机法兰上，再调整下端腰型孔和机架安装孔的对齐位置，穿入螺栓锁紧即可，不需要对机架或者构件做二次加工，大幅降低现场安装的调试难度。

　　实际应用中，这类扭矩臂大多用在悬挂式安装的减速电机场景，比如辊道输送机的驱动辊减速电机、自动化立体仓库的堆垛机行走减速电机、包装设备的主传动减速电机，这些场景下减速电机没有做底部的刚性支撑，完全靠输出轴和设备主体连接，运行时电机启停产生的反扭矩全部作用在输出轴和连接螺栓上，加装这款扭矩臂之后，反扭矩会通过扭矩臂传递到设备的固定机架上，输出轴只需要传递旋转扭矩，不需要承受额外的弯矩，能大幅延长减速电机输出轴轴承和密封件的使用寿命，减少设备运行过程中的非计划停机。

　　从加工工艺角度看，这款构件采用铝合金板材激光切割成型后做边缘倒角处理，表面没有多余的涂装，铝合金本身的抗氧化性能足够应对车间内的常规使用环境，不需要额外做表面处理就能满足防锈要求，板身的厚度经过测算，在额定扭矩负载下的形变量小于0.2mm，不会因为构件变形导致电机轴出现偏斜，环形内侧的卡槽尺寸公差控制在0.1mm以内，和法兰凸台的配合间隙不会过大，避免启停瞬间出现冲击异响。

　　在做三维建模的时候，需要特别注意几个安装边界的尺寸校验：首先是上端环形的内径和卡槽的位置度，必须和对应型号减速电机的法兰安装尺寸完全匹配，不能出现卡槽错位导致卡不进去的问题；其次是腰型孔的宽度要适配常用的M8安装螺栓，孔的边缘到板身边缘的距离要保留足够的强度余量，避免螺栓锁紧时出现板边开裂；最后是整个构件的平面度，因为安装时两个端面分别要贴合电机法兰面和机架安装面，如果平面度超过0.3mm，锁紧后会产生装配内应力，长期运行容易出现应力集中导致的构件断裂。

　　不少设计人员在做输送线设计时，往往会把注意力放在电机功率、辊筒直径、线速度这些显性参数上，忽略扭矩臂这类小构件的选型和设计，实际上这类传力辅助构件的设计合理性，直接影响整台设备的无故障运行时间，这款扭矩臂的结构设计没有多余的复杂特征，所有的结构特征都是围绕传力、安装、调节这三个核心需求设计，没有冗余的装饰性结构，完全是面向工程实际应用的功能性构件，在对应型号减速电机的安装场景中，可以直接套用该结构，不需要再做额外的受力验算，因为其截面尺寸已经经过实际应用验证，能够承受该型号电机额定输出扭矩产生的反作用力，不会出现强度不足的问题。
