多足仿生蜘蛛式行走机器人结构设计

　　这款多足仿生蜘蛛行走机构的设计，最初是面向狭小空间巡检、复杂地形探测场景的移动载体需求展开的，区别于轮式、履带式移动平台对平整铺装路面的依赖，多足构型的核心优势在于可以通过离散的足端落点选择，跨越高度达到自身腿长三分之一的障碍，在非结构化地形中保持机身的平稳性，这一点在管道内部巡检、灾后废墟探测、野外复杂地形作业场景中有着不可替代的应用价值。

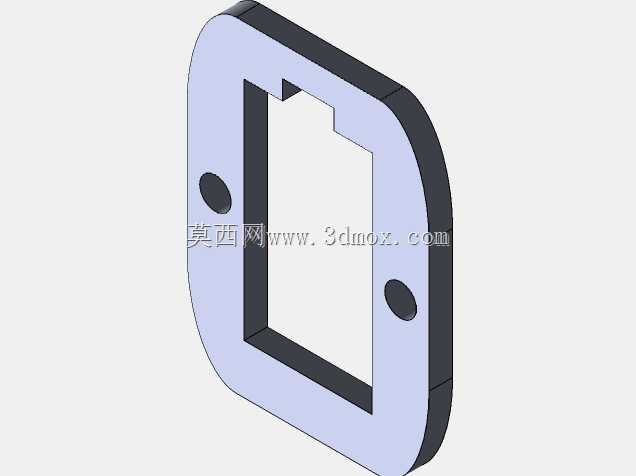

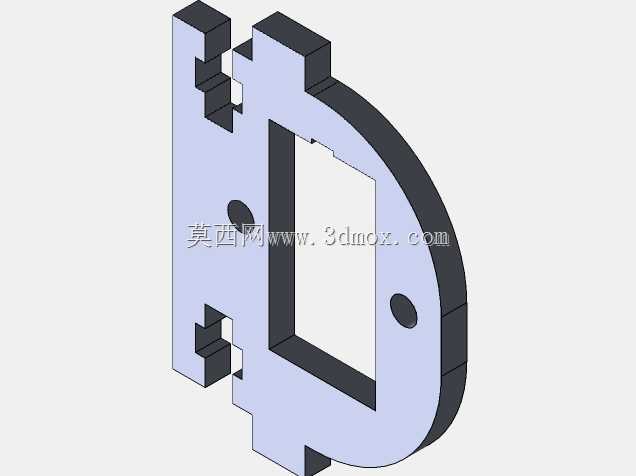

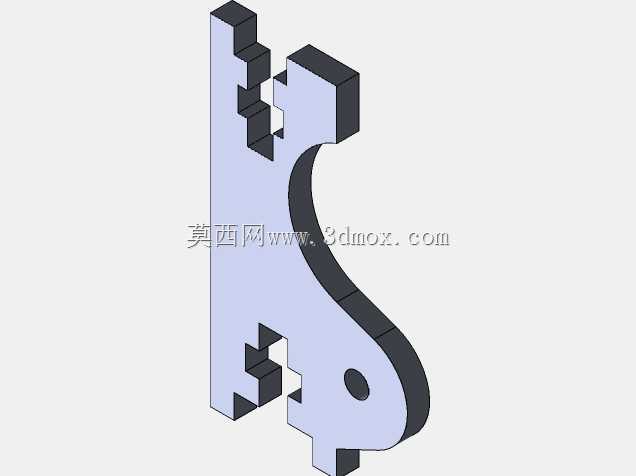

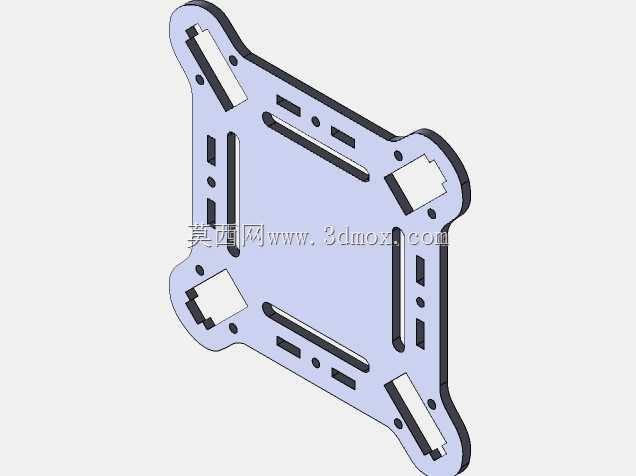

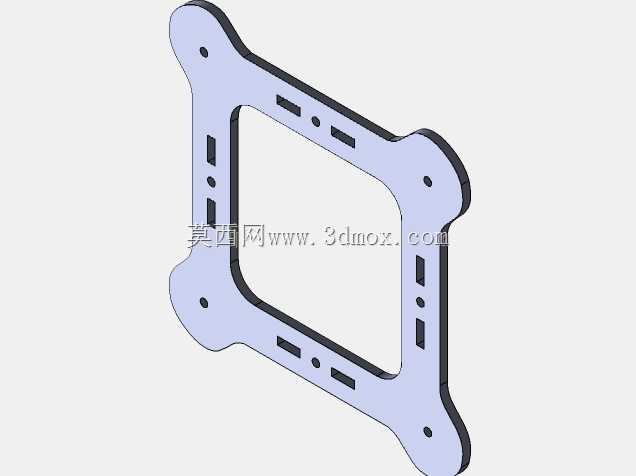

　　从结构布局来看，整机采用对称式六足布置方案，每一条腿都采用独立的连杆传动构型，足端做了弧形收窄设计，在接触硬质地面时可以通过较小的接触面积降低卡滞概率，同时腿部的铰接点全部采用同轴孔位设计，装配时可以直接采用标准销轴配合轴用挡圈完成固定，不需要额外定制异形连接件，大幅降低了加工与装配的难度。机身主体采用分层式板件拼接结构，上层板预留了通用的安装孔位矩阵，可以根据实际搭载需求固定控制板、电池、检测传感器等功能模块，下层板作为腿部传动机构的安装基准，所有铰接支座都和机身板做了一体化设计，减少了单独装配支座带来的累计误差，同时板件的厚度经过受力校核，在保证整体结构刚度的前提下尽可能降低了整机自重，避免腿部负载过大导致的行走扭矩不足问题。

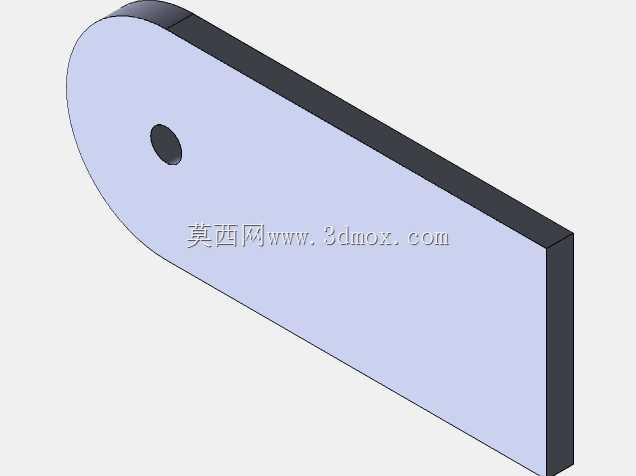

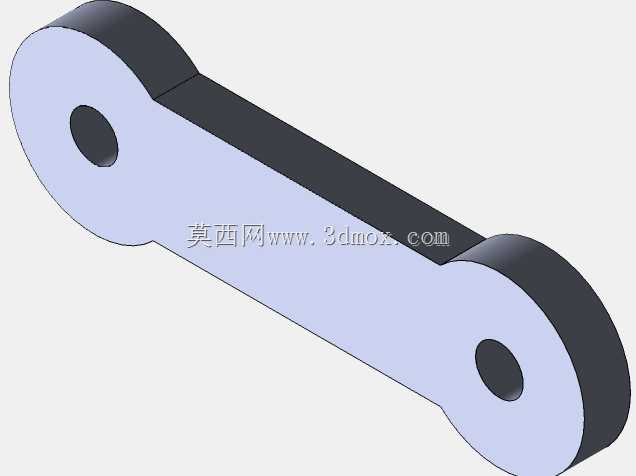

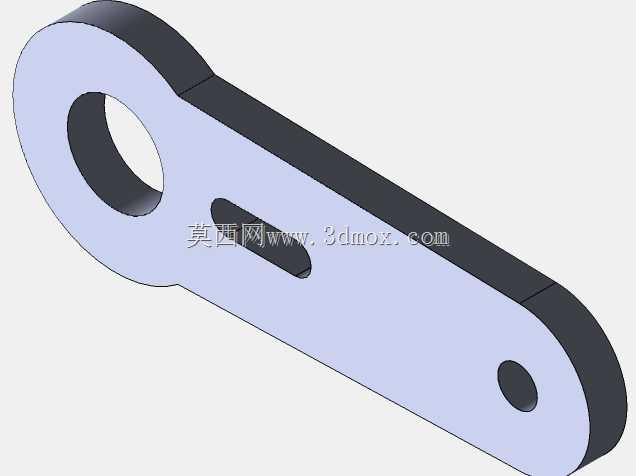

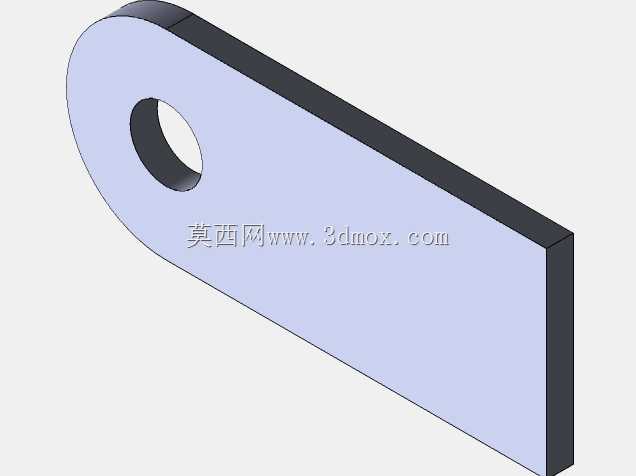

　　设计过程中优先考虑了足端的运动行程边界，单腿的抬升高度、前后摆动幅度都经过运动学仿真验证，保证行走过程中相邻的腿部不会发生运动干涉，同时机身的离地间隙做了针对性优化，在正常行走姿态下，机身底部距离地面的高度可以容纳常见的碎石、管线等凸起障碍，不会出现行进中剐蹭地面障碍物的问题。腿部的传动连杆采用等强度设计，每一段连杆的截面尺寸都根据受力方向做了差异化调整，在承受足端冲击载荷的位置做了局部加厚，非受力区域做了镂空减重处理，兼顾了结构强度和轻量化需求。

　　在实际功能实现层面，这款机构可以通过调整六条腿的运动相位差，实现三角步态、波浪步态等多种行走模式，在平整路面采用三角步态可以获得更快的移动速度，在复杂地形切换为波浪步态可以获得更高的行走稳定性，足端的弧形设计在接触倾斜坡面时可以自适应调整接触角度，不需要额外增加足端的自由度就可以实现一定角度的坡面自适应，简化了整体的控制复杂度。机身的整体外轮廓做了无突出棱角设计，所有超出主体轮廓的结构都做了圆弧收边，在狭窄空间内行进时不会被边角的杂物勾挂，适合在管道、废墟缝隙这类受限空间内移动作业。

　　从安装边界来看，整机的横向、纵向尺寸都控制在常规小型巡检设备的适配范围内，上层安装板的孔位间距兼容市面上主流的开源控制板、小型传感器的安装尺寸，不需要额外制作转接板就可以完成功能模块的搭载，腿部的铰接位置预留了舵机安装槽位，可以直接适配标准尺寸的数字舵机作为驱动元件，不需要对结构件做二次打磨修改。所有的结构件都采用平板类零件设计，可以直接通过板材切割加工成型，不需要复杂的曲面加工工序，加工成本低，装配流程简单，适合作为仿生机器人教学实验、小型探测设备移动平台的基础结构使用。在结构细节上，所有的铰接孔都预留了轴承安装位，长期往复运动时可以降低铰接位置的磨损，提升整机的使用寿命，机身的前后端都预留了扩展安装位，可以根据使用需求加装辅助摄像头、机械爪等功能附件，拓展设备的实际作业能力。
