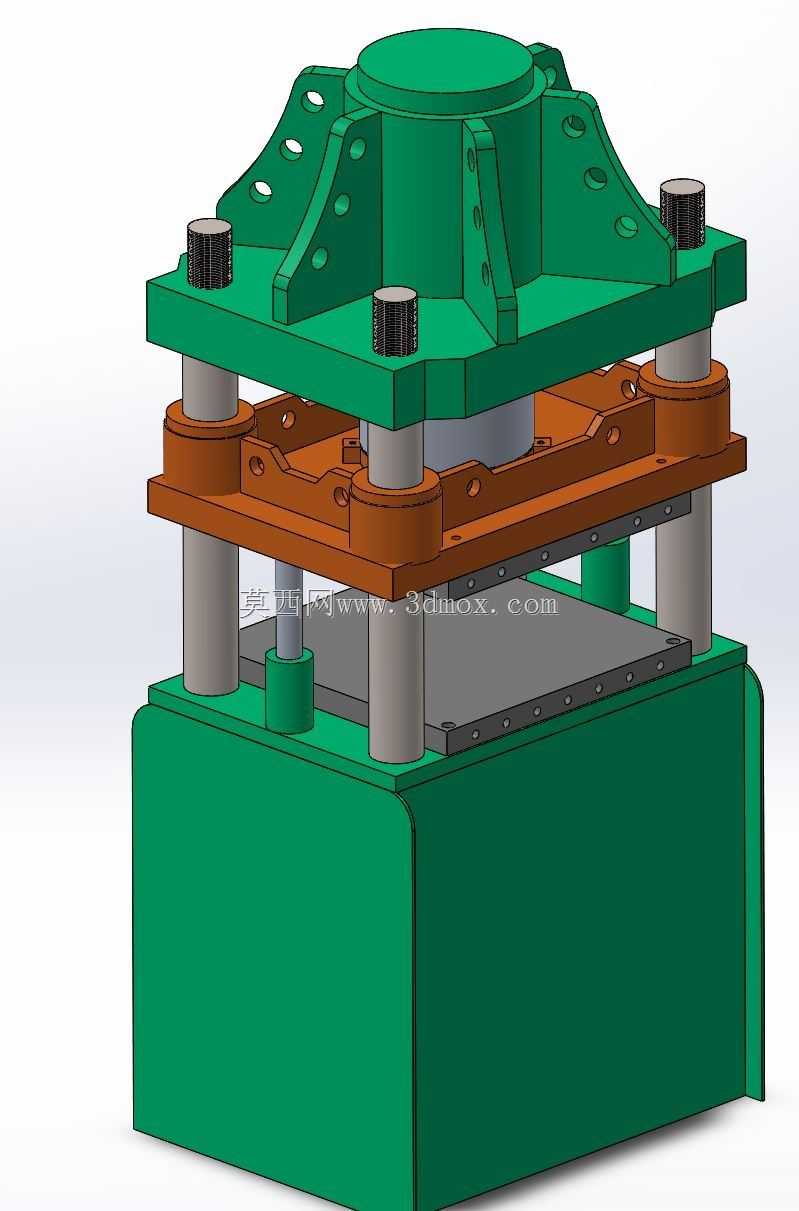

200吨四柱式液压压力机结构设计

　　这款200吨规格的液压压力机采用经典四柱式承载架构，在金属冲压、板材成型、零部件压装、复合材料模压等生产场景中应用广泛，可覆盖中小型五金件冲裁、金属板材拉伸成型、轴套类零件过盈压装、橡塑制品压制成型等多类加工工序，是五金加工、汽车零部件制造、家电配件生产、橡塑制品加工车间里的核心锻压设备。

　　从结构设计逻辑来看，整机采用下置式液压站布局，将主油缸、液压动力单元集成在底部机身腔体内部，既可以降低整机重心提升压制过程的设备稳定性，也能减少液压管路的排布长度，降低管路沿程压力损失，同时避免外置液压站占用额外车间场地。四根导向立柱采用高强度合金结构钢精加工而成，表面经过高频淬火与磨削处理，硬度与耐磨性能满足长期高频次往复导向需求，立柱与上下横梁的配合部位采用高精度导套结构，配合间隙控制在合理范围内，保证活动横梁在上下运行过程中平行度偏差控制在允许公差内，避免压制过程中出现偏载导致的模具损伤、工件成型精度不足问题。

　　活动横梁与上模安装板采用分体式连接设计，安装面加工有标准T型槽，可适配不同规格的上模固定需求，下工作台面同样预留T型槽与定位销孔，方便不同尺寸下模的快速装夹定位，工作台面的边界尺寸经过优化，可覆盖常规中小型模具的安装需求，无需额外加装过渡垫板即可完成多数通用模具的装夹。设备的上下限位位置设置有硬限位与电气限位双重保护结构，硬限位采用高强度调质钢块作为阻挡结构，避免电气限位失效时活动横梁超程运行造成设备损坏，电气限位采用接近开关与行程开关组合配置，可根据不同加工工艺的行程需求快速调整限位位置，适配不同开合模高度的加工需求。

　　机身的上下横梁采用箱型焊接结构，焊接后经过整体去应力退火处理，再进行导轨面、安装面的精加工，避免长期承载后出现焊接应力释放导致的机身变形，保证设备长期使用的精度保持性。主油缸采用活塞式双作用油缸结构，缸体内壁经过珩磨处理，活塞与缸体之间采用组合式密封件，既保证高压油腔的密封性能，也能降低密封件的磨损速率，延长油缸的维护周期，油缸的公称推力匹配200吨的额定压制力，可在额定压力下长期稳定运行，不会出现过载导致的油缸变形、密封泄漏问题。

　　导向立柱的锁紧结构采用可调式锁紧螺母，可在设备长期使用出现导向间隙变化时，通过调整螺母的预紧量来恢复导向精度，无需拆解整机即可完成间隙调整，大幅降低设备的日常维护难度。设备顶部的油缸安装法兰采用止口定位结构，与上横梁的配合止口经过精加工，保证油缸的轴心线与活动横梁的运行方向保持同轴，避免油缸运行过程中出现侧向力，导致活塞杆磨损、密封件过早失效。

　　在安装边界方面，整机的占地面积适配常规中小型车间的设备布局需求，底部机身预留有地脚螺栓安装孔，可直接通过膨胀螺栓或预埋地脚螺栓固定在混凝土地基上，地基的承载能力满足设备满负荷压制时的载荷要求，无需额外做特殊的地基加固处理。设备的操作侧预留有足够的操作空间，方便操作人员完成工件上下料、模具调整等作业，设备后侧预留有液压管路、电气线路的排布空间，可方便对接车间的供电、供油管线，外接的冷却、过滤单元可直接布置在设备侧方，不会占用过多的操作通道空间。

　　从功能特性来看，这款液压机可实现空程快速下行、慢速压制、保压延时、快速回程的动作循环，空程下行速度可缩短设备的空行程时间，提升加工效率，慢速压制阶段可根据工件成型工艺调整压制速度，避免速度过快导致的工件成型缺陷，保压功能可满足需要一定保压时间的成型工艺需求，比如复合材料模压、金属板材拉伸等工序，保压压力与保压时间可根据工艺需求灵活调整，回程阶段采用快速回程设计，进一步缩短单工序的循环周期。设备的压力调节范围覆盖从空载到额定200吨全区间，可根据不同工件的加工需求调整压制压力，避免压力过大导致的工件压溃、模具损坏，也能避免压力不足导致的工件成型不到位问题。

　　在结构细节设计上，活动横梁与立柱配合的导套采用自润滑铜套搭配密封防尘圈结构，防尘圈可阻挡加工过程中产生的金属碎屑、粉尘进入导套配合面，避免导套与立柱表面出现磨粒磨损，自润滑铜套可在无额外润滑的情况下保证长期导向性能，降低日常润滑维护的工作量。底部机身的液压站腔体设置有可拆卸的检修门，可方便日常对液压阀组、油泵、滤芯等部件进行检修更换，腔体内部设置有油箱隔板，将回油区与吸油区分隔开，避免回油产生的气泡直接被油泵吸入，导致系统压力波动、噪音增大等问题，油箱上设置有液位计、油温检测接口，可实时监控油箱内的油位与油温，当油温过高、油位不足时可及时发出预警，避免设备在异常状态下运行。
