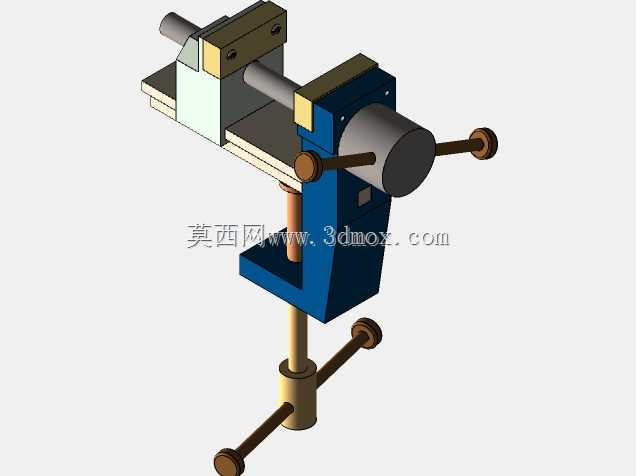

可夹持固定立式小型台钳结构设计

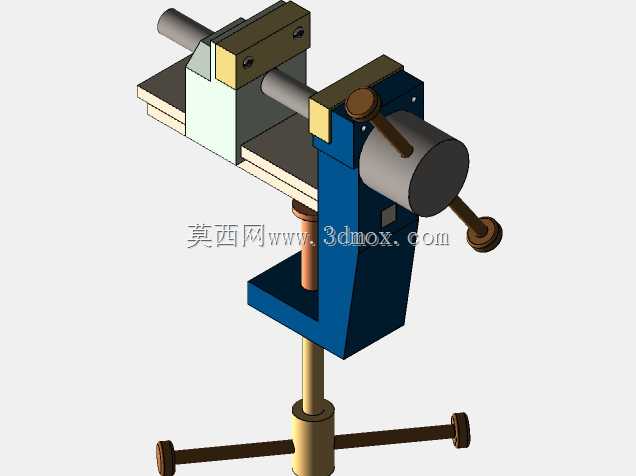

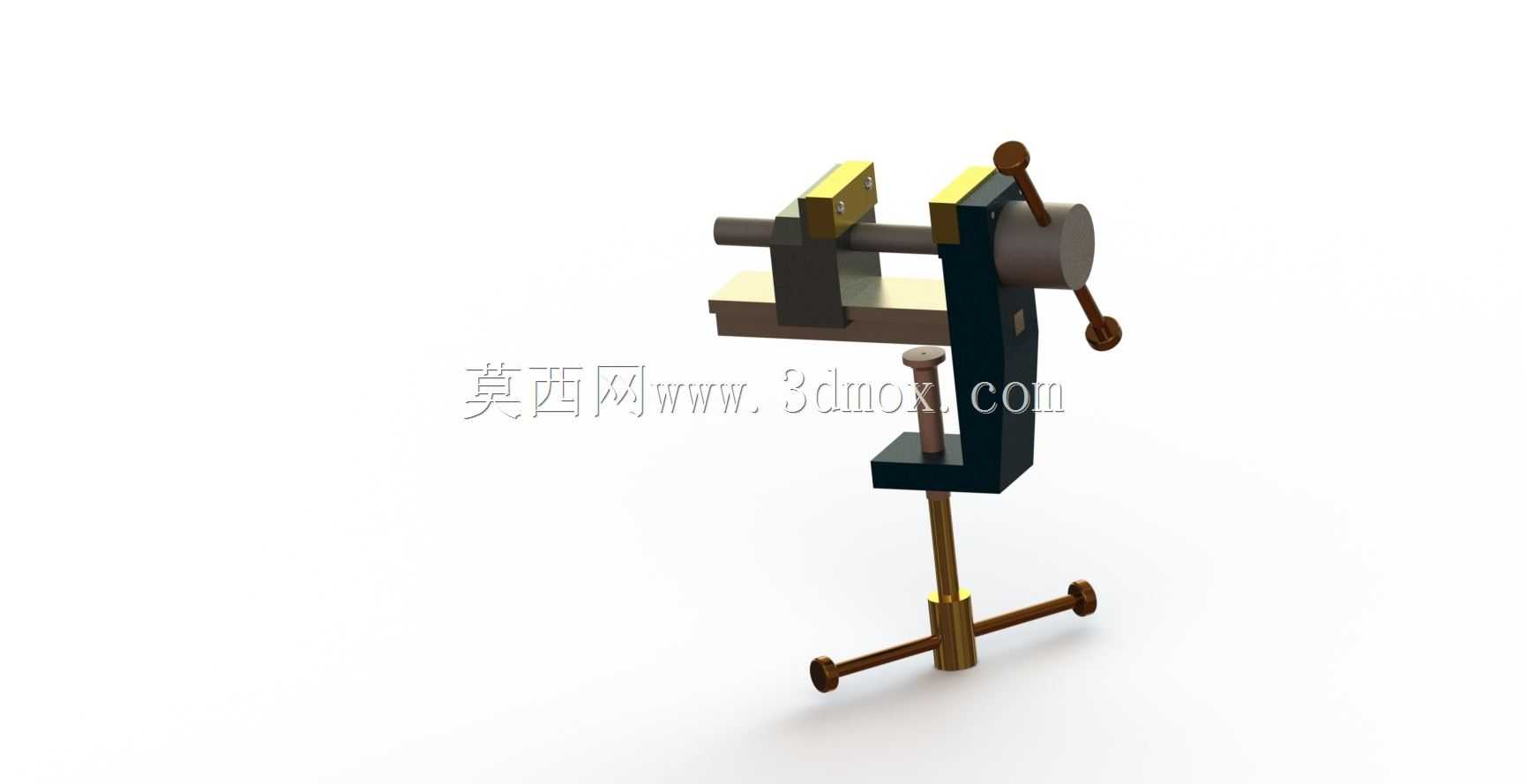

　　这款小型立式台钳的结构设计，首先要考虑的是桌面级作业场景的安装适配，区别于落地式重型台虎钳，它的底部采用了T型螺杆配合压块的锁紧结构，能够直接卡装在厚度15-50mm的工作台边缘，不需要在台面上打孔预埋螺栓，对于小型维修工位、模型制作工作台、电子元件返修工位来说，这种安装方式的灵活性更高，不需要破坏现有工作台的结构完整性，工位调整的时候只需要松开底部的锁紧手轮就可以整体移位，重新固定的操作全程不需要额外工具，单人十几秒就能完成安装位置的调整。

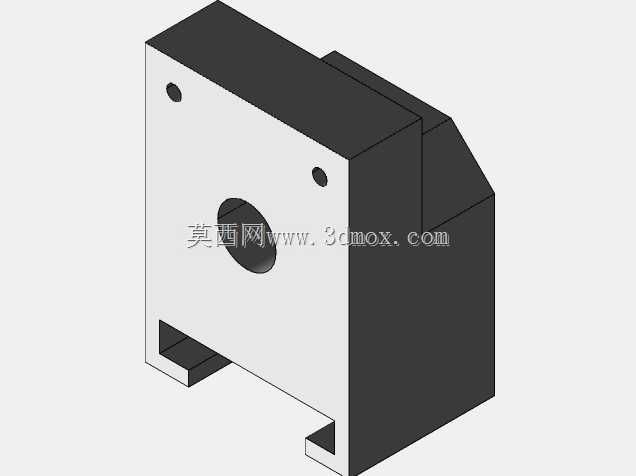

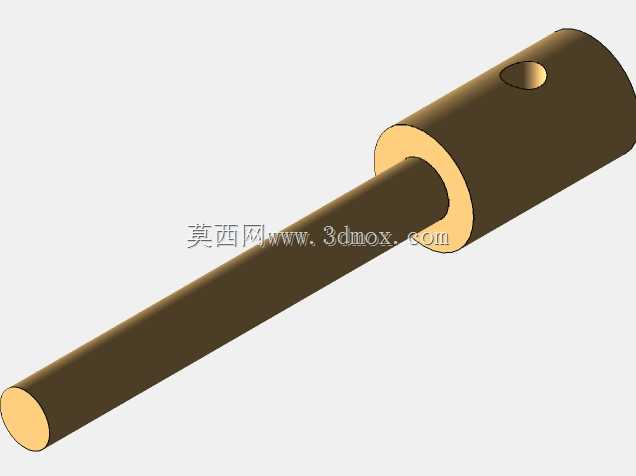

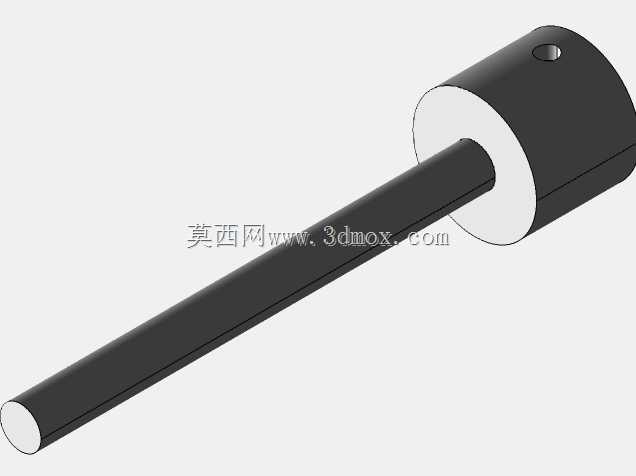

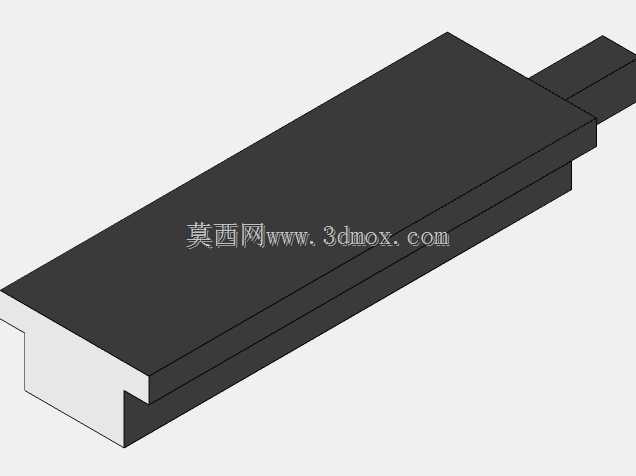

　　从夹持功能的设计逻辑来看，这款台钳的钳口采用了平行开合的结构，活动钳身通过梯形螺纹副和固定钳身连接，梯形螺纹的选型特意选了导程4mm的单线螺纹，一方面具备足够的自锁性能，夹持工件的时候不会因为加工过程中的振动导致钳口松脱，另一方面手动旋转手轮的时候进给速度适中，既不会因为导程太大导致夹持精度难以控制，也不会因为导程太小导致开合行程调整效率太低。钳口的最大开合距离设计为65mm，能够覆盖绝大多数小型工件的夹持需求，包括小型金属零件的锉削加工、塑料模型的粘接固定、电子线路板的焊接辅助固定、小型五金件的钻孔定位等场景都能适配。钳口本身做了可拆卸式的设计，钳口板通过两个内六角螺钉固定在钳身上，用户可以根据加工需求更换不同材质的钳口板，比如夹持软质金属或者塑料件的时候，可以更换橡胶或者铜质的钳口板，避免夹伤工件表面，夹持毛坯件或者需要大夹紧力的工件时，可以更换带齿纹的淬火钢钳口板，提升夹持摩擦力防止工件打滑。

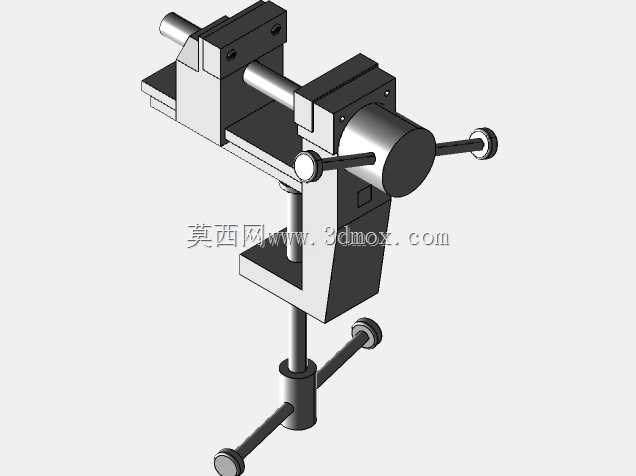

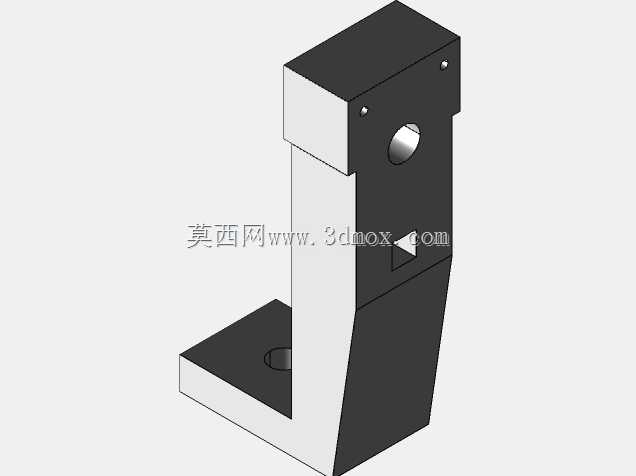

　　结构设计上，这款台钳的固定钳身和底部的立柱采用了可旋转锁紧的连接结构，连接部位设置了360度旋转的转轴配合侧面的锁紧手柄，松开锁紧手柄的时候，整个钳身部分可以绕立柱轴线做360度的水平旋转，调整到合适的加工角度之后再扳紧锁手柄就可以固定角度，不需要反复调整工件的装夹位置，对于需要多面加工的小型工件来说，能够减少装夹次数，提升加工效率。立柱部分的高度设计为120mm，钳身安装之后的工作面距离工作台面的高度为160mm，这个高度是经过实际作业姿态验证的，操作人员坐在普通工作椅上操作的时候，手臂自然弯曲放在台面上，工件的夹持高度刚好在最舒适的操作区间，长时间进行锉削、组装、打磨等精细作业的时候不容易产生手臂疲劳。

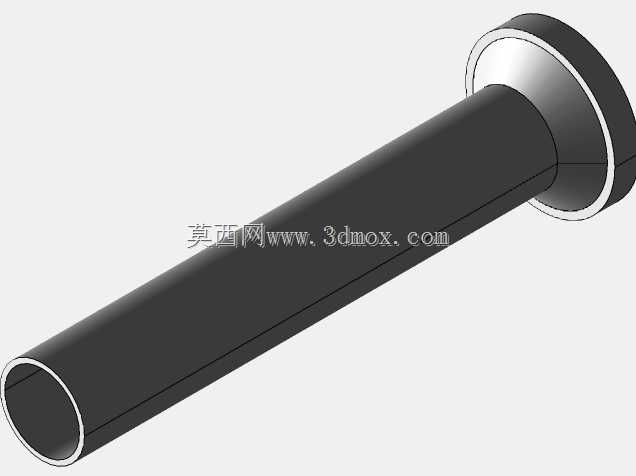

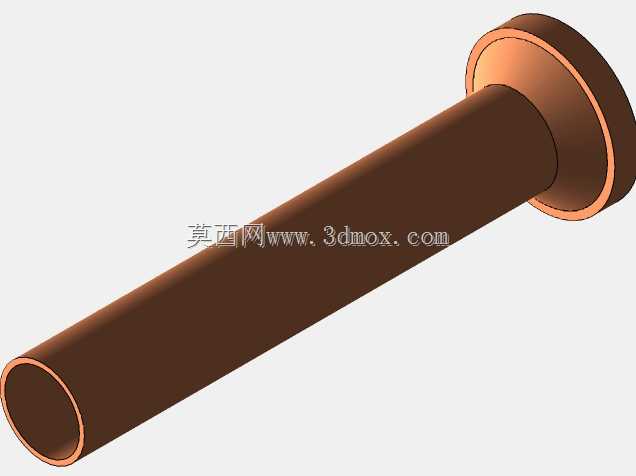

　　从受力结构的设计细节来看，整个钳身的主体采用了一体式的铸铁结构设计，壁厚均匀控制在6-8mm，既保证了整体结构的刚性，在承受最大1500N的夹紧力的时候不会出现结构变形，保证钳口的平行度始终控制在0.1mm以内，同时整体重量控制在2.2kg左右，不会过于笨重，方便移动和调整位置。传动螺杆的两端都设置了铜质衬套，减少螺杆旋转过程中的磨损，延长整体的使用寿命，手轮部分采用了偏心的摇把设计，旋转的时候力臂更长，施加同样的夹紧力需要的握力更小，女性操作人员也可以轻松完成锁紧操作。底部的T型锁紧螺杆的压块做了加宽设计，接触工作台底面的压块面积达到了1200平方毫米，锁紧的时候压强更小，不会在木质或者复合材质的工作台面上留下压痕，压块表面还贴了防滑橡胶垫，既可以提升锁紧后的防滑性能，也能进一步保护工作台面不受损伤。

　　在实际的应用场景中，这款台钳除了常规的钳工加工作业之外，还可以作为小型加工设备的辅助固定夹具使用，比如搭配小型台钻使用的时候，可以用来固定需要钻孔的小型零件，避免手持钻孔出现的位置偏移或者安全隐患；在首饰加工、模型制作这类精细作业场景中，它的小尺寸和灵活调整的特性也非常适配，不会像重型台钳那样占用过多的工作台空间；在电子维修场景中，更换软质钳口之后可以用来夹持手机、小型电路板等物件，方便进行焊接、元件更换等操作，不会夹坏外壳或者电路板。设计过程中特意规避了多余的结构凸起，整个台钳的外部轮廓没有尖锐的棱角，所有的边角都做了R2以上的圆角处理，避免作业过程中磕碰划伤操作人员，整体结构没有复杂的内部油路或者易损件，日常使用只需要定期在螺纹副和旋转衬套位置涂抹少量润滑脂就可以维持顺畅的操作手感，维护成本极低。
