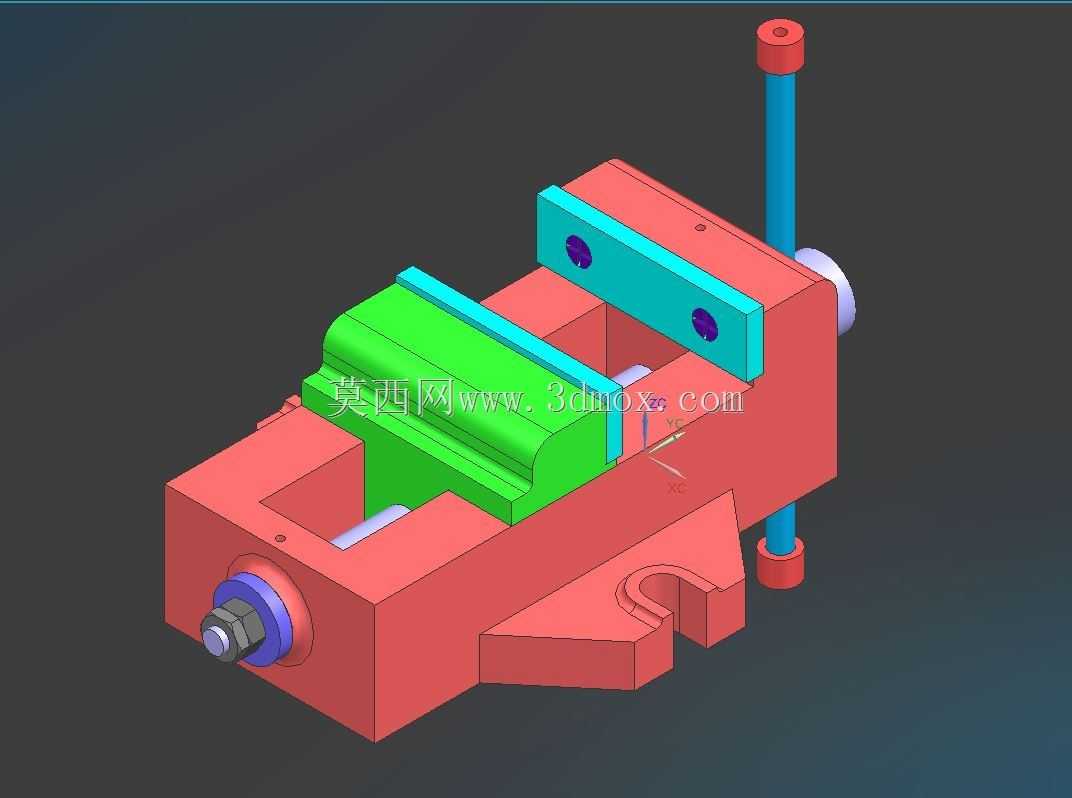

机加工用可调式精密夹紧虎钳结构

　　在常规铣削、磨削、钳工划线等加工场景里，这类虎钳是工位上最基础也最核心的装夹载体，区别于重型机用虎钳的大吨位加持，这款结构更偏向小型精密零件的快速装夹，适配台式钻床、小型数控雕铣机、普通钳工台的安装场景，底座预留的卡口结构可直接卡入工作台T型槽，无需额外加工过渡连接板，安装时仅需通过两端压紧螺栓即可完成固定，整体安装边界控制在小型工位的适配范围内，不会占用过多工作台操作空间。从功能实现逻辑来看，这款虎钳的夹紧动作通过前端的丝杠副完成，丝杠端部设置了防滑操作端，转动时带动活动钳身沿底座导轨做直线进给，固定钳身一侧设置了可更换的钳口垫板，针对不同材质的被加工件，可更换铜质、硬质合金或者尼龙材质的钳口板，避免装夹过程中夹伤工件表面，

　　同时钳口表面的防滑齿纹经过角度优化，夹紧时既可以提供足够的静摩擦力防止工件切削过程中移位，又不会在工件表面留下过深的压痕，针对有色金属、薄壁类零件的装夹适配性更强。设计过程中特意将活动钳身的导轨配合间隙做了可调结构，长期使用出现导轨磨损后，可通过侧面的紧定螺钉调整镶条位置，补偿磨损间隙，避免钳身上翘、夹紧偏斜的问题，相比一体式不可调的虎钳结构，维护成本更低，使用寿命也更长。侧面伸出的导向杆结构，主要是为了限制活动钳身的转动自由度，保证活动钳身全程进给都保持与固定钳身的平行度，即使是夹持长度较长的条形工件，也不会出现钳口歪斜导致的装夹定位误差。底座上设置的可旋转锁紧结构，支持钳身在水平方向做角度调整，

　　调整到位后通过侧边的锁紧手柄即可完成固定，加工斜面、斜孔类特征时，无需二次装夹找正工件，直接转动钳身即可完成角度调整，能大幅减少单件小批量加工时的找正辅助时间。钳身主体采用箱型结构设计，在保证整体刚性的前提下尽可能去除了非受力区域的冗余材料，整体重量控制在单人可搬运的范围内，方便不同工位之间的周转调配，丝杠传动副采用梯形螺纹设计，具备一定的自锁性能，夹紧后不会因为切削过程中的振动出现松脱问题，无需额外增加锁紧机构即可保证装夹可靠性。在实际使用场景中，这类虎钳除了常规的机加工装夹，还可用于小型零件的装配、铆接、打磨工序的工件固定，钳口的最大张开距离覆盖了常规小型精密零件的装夹尺寸范围，针对异形零件，

　　还可以通过在钳口上加工适配型面的方式，完成特殊轮廓零件的定位装夹，柔性适配能力较强。设计时也考虑到了日常维护的便利性，丝杠、导轨等运动副位置都预留了注油孔，定期加注润滑脂即可保证运动顺畅，不会出现进给卡滞的问题，所有外露的紧固件都采用标准件，损坏后可直接替换同规格标准件，无需定制特殊配件。
