螺旋式台虎钳夹持工装结构设计

　　这套螺旋虎钳的结构方案，在小型机加工工位、钳工修配台、教学实训车间以及轻型装配线上都有很高的出镜率，核心作用是把棒料、方块坯件、待修配的小壳体或者待钻孔的薄板工件牢牢固定在作业平面上，避免锯削、锉修、钻孔、攻丝或者轻量打磨过程中工件移位、翘动甚至甩出。从实际工位排布来看，这类虎钳通常通过底座两端的沉头安装孔直接锁固在钳工台、钻床工作台或者专用工装架上，底座下方的两个圆形凸台预留了完整的螺栓穿装空间，安装时不需要额外垫高，钳体底面与工作台面完全贴合，锁紧后整体刚性足以承受常规手动加工的侧向载荷与轴向顶推力。

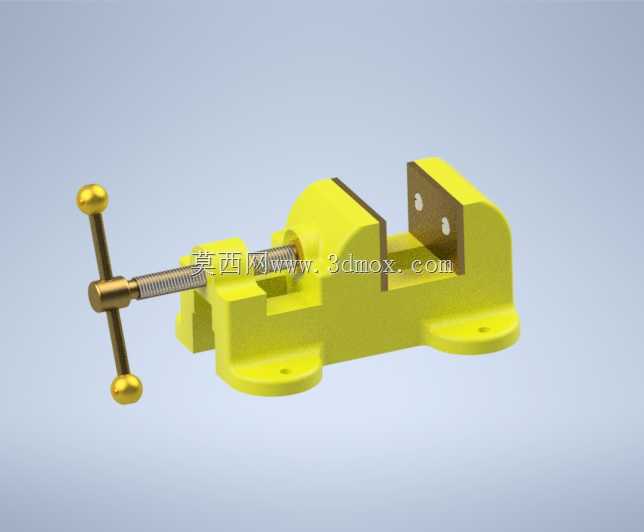

　　从传动逻辑拆解，整套夹持动作完全依靠梯形丝杠副实现：带球形握柄的T型转动杆穿装在丝杠末端，操作人员转动横杆时，丝杠绕固定座内的螺母副做旋转进给，推动活动钳身沿钳体底座的导向滑轨做直线平移，活动钳口与固定钳口之间的开口距离随丝杠转动连续可调，进给过程平稳无卡顿，梯形螺纹的自锁特性还能保证夹持到位后不会因为加工振动出现松退，不需要额外加装锁止销就能维持夹持力。钳口位置单独镶嵌了两块带防滑齿纹的硬质钳口板，通过沉头螺钉分别固定在活动钳身和固定钳身的夹持面上，钳口板高出钳身本体的安装面，直接和工件接触，长期使用出现齿面磨损、压痕或者崩边后，可以单独拆下更换钳口板，不需要整体报废钳体，维护成本很低；齿面的滚花纹路可以嵌入软质工件表面，夹持圆棒、异形件时也能提供足够的摩擦力，避免工件受切向力时打滑转动。

　　设计阶段首先要兼顾的是开口行程和钳体整体占地的平衡：钳身主体采用一体式铸造型腔的布局思路，固定钳身和底座导向段连为一体，避免拼接结构带来的装配间隙，活动钳身的导向槽和底座导轨做等宽配合，滑动间隙控制在很小的范围内，进给过程中活动钳口不会出现上下翘动或者左右偏摆，保证两个钳口面始终保持平行，夹紧方形工件时整个钳口面可以均匀贴合，不会出现局部点接触导致工件夹伤或者夹持力不足。丝杠的支撑端在固定钳身外侧做了轴向限位，通过轴肩和挡圈把丝杠的轴向窜动完全限制住，转动横杆时丝杠只做旋转运动、不产生轴向位移，进给的行程完全转化为活动钳身的直线移动，传动效率和进给精度都能得到保证。

　　从安装边界来看，钳体底座的两个安装凸台分别布置在钳身长度方向的两端，凸台上的通孔尺寸适配常规的台钳固定螺栓，安装孔的中心距、凸台厚度都预留了足够的扳手操作空间，锁螺栓时工具不会和钳身下部结构发生干涉。钳体整体的高度设计适配成年人站立或者坐立在钳工台前的操作高度，丝杠末端的T型手柄转动半径经过合理校核，转动操作时手柄不会和工作台面、周边摆放的工具发生磕碰，球形端头既可以防止操作时手打滑，也能避免横杆端部划出尖锐棱角带来安全隐患。

　　在不同应用场景下，这套结构还可以做针对性适配：如果是用于钻床工位，可以在钳体底座额外增加定位键槽，和工作台的T型槽配合实现快速对位，保证钳口方向和钻头进给方向垂直；如果是用于夹持软质铝件、铜件或者塑料件，可以把带齿的淬火钳口板更换为光面铝制或者铜制护板，避免夹伤工件已加工表面；如果需要夹持圆形棒料，还可以在两块钳口板上加工对应尺寸的V型槽，夹持时工件自动对中，不需要反复找正。整个结构没有复杂的液压、气动元件，完全依靠机械螺纹传动，环境适应性极强，在没有气源、电源的普通工位也能正常使用，日常维护只需要定期在丝杠螺纹面、导向滑轨接触面涂抹润滑脂，清理夹持过程中掉入缝隙的切屑、碎屑，就能长期保持滑动顺畅，不会出现卡滞。钳身的受力路径设计也非常清晰：夹持工件时，工件对钳口的反作用力依次传递到钳身侧壁、底座加强筋，最终分散到整个安装工作台面，钳身转角位置都做了加厚的加强过渡，长期满行程夹持也不会出现钳身张开变形、导轨断裂的问题，整体结构可靠性完全满足常规轻型加工、装配工位的使用需求。
