精密机用平口虎钳夹持工装结构

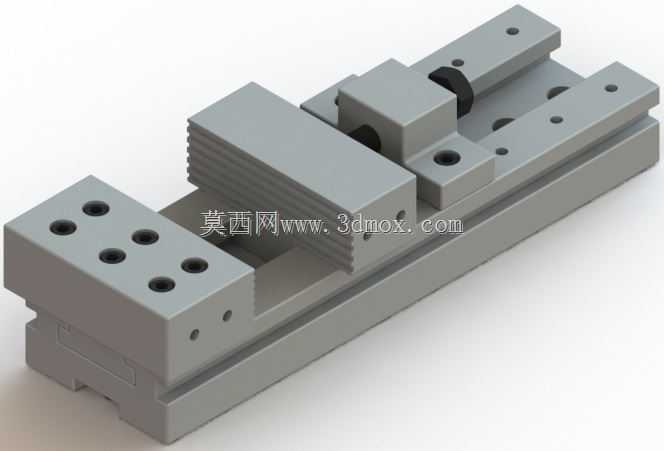

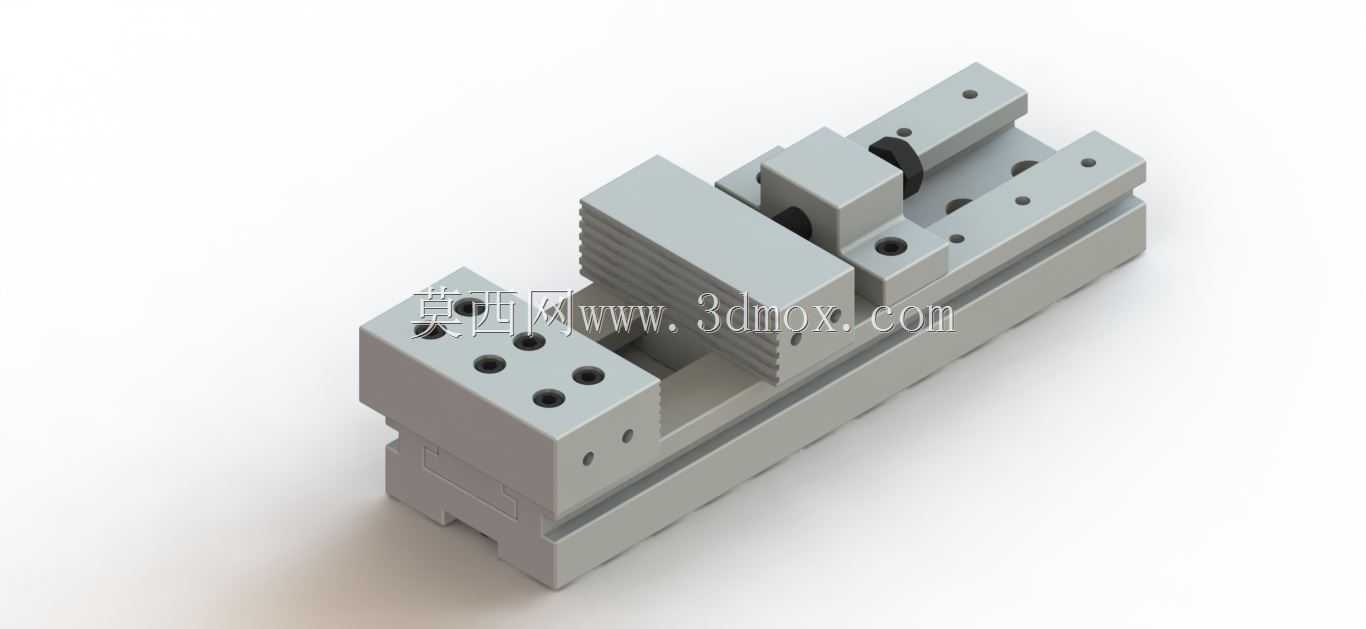

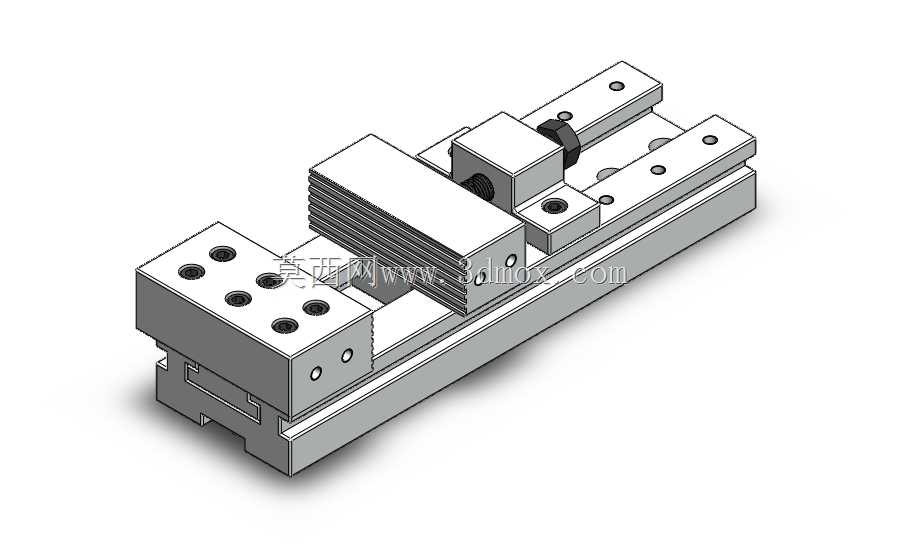

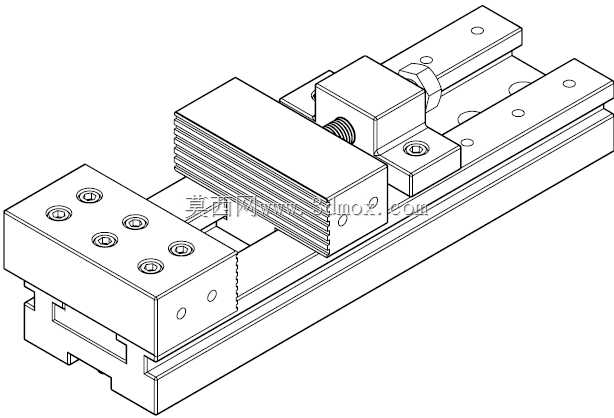

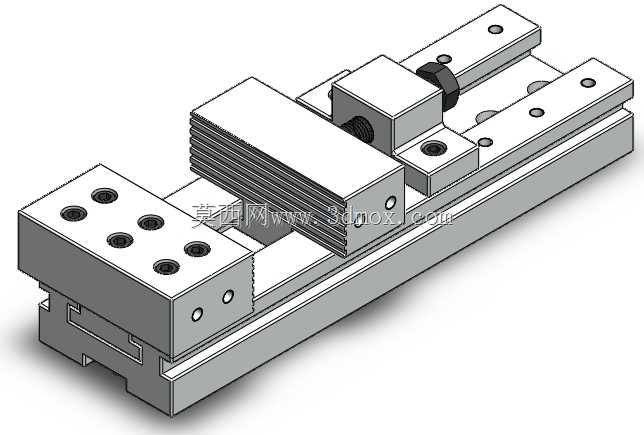

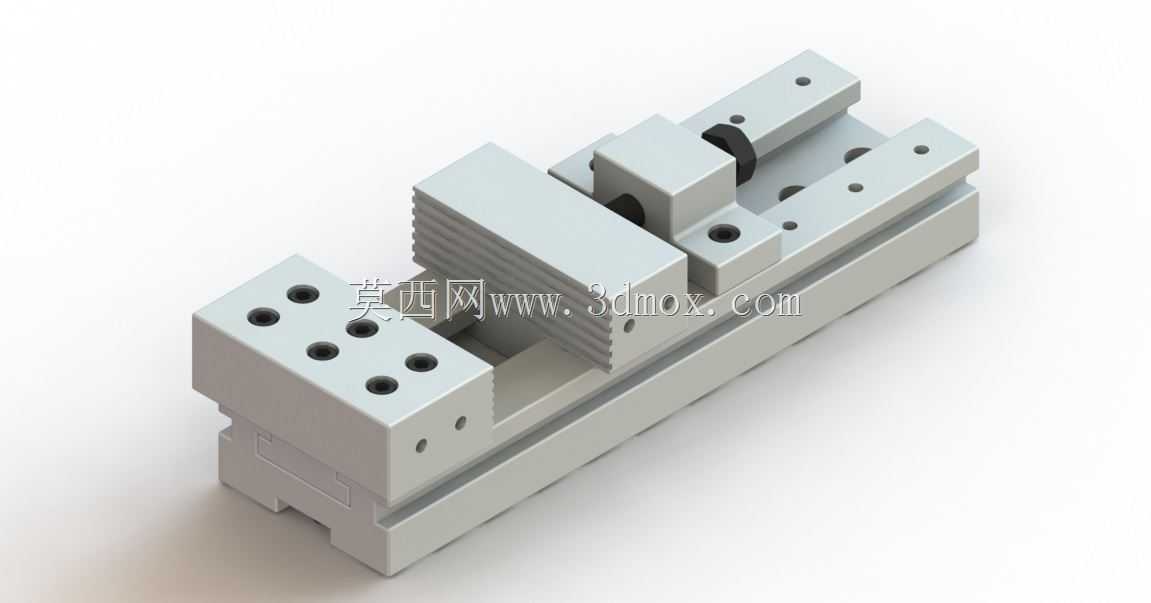

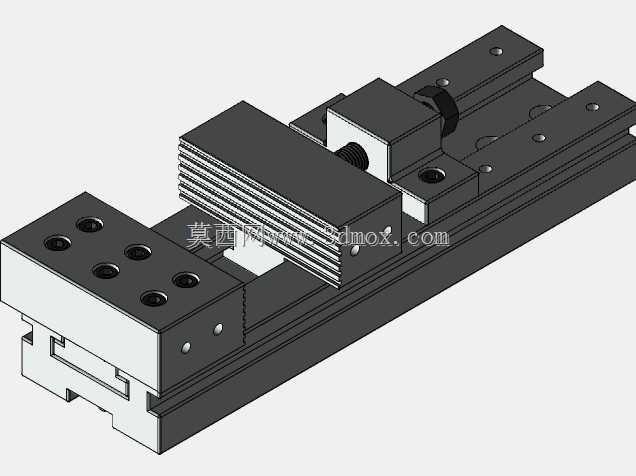

　　这套虎钳结构面向铣削、钻削、磨削以及轻型精密装配工位的工件装夹需求，是机床工作台与钳工台上最常见的基础夹持工装之一。整体采用固定钳体与活动钳体沿长导轨相对滑移的经典布局，钳口开合方向贯穿底座长度，丝杠驱动副隐藏在钳体中部，操作人员转动端部驱动件即可推动活动钳身平稳进给，完成对毛坯、方料、板件及小型成型零件的夹紧与松开。

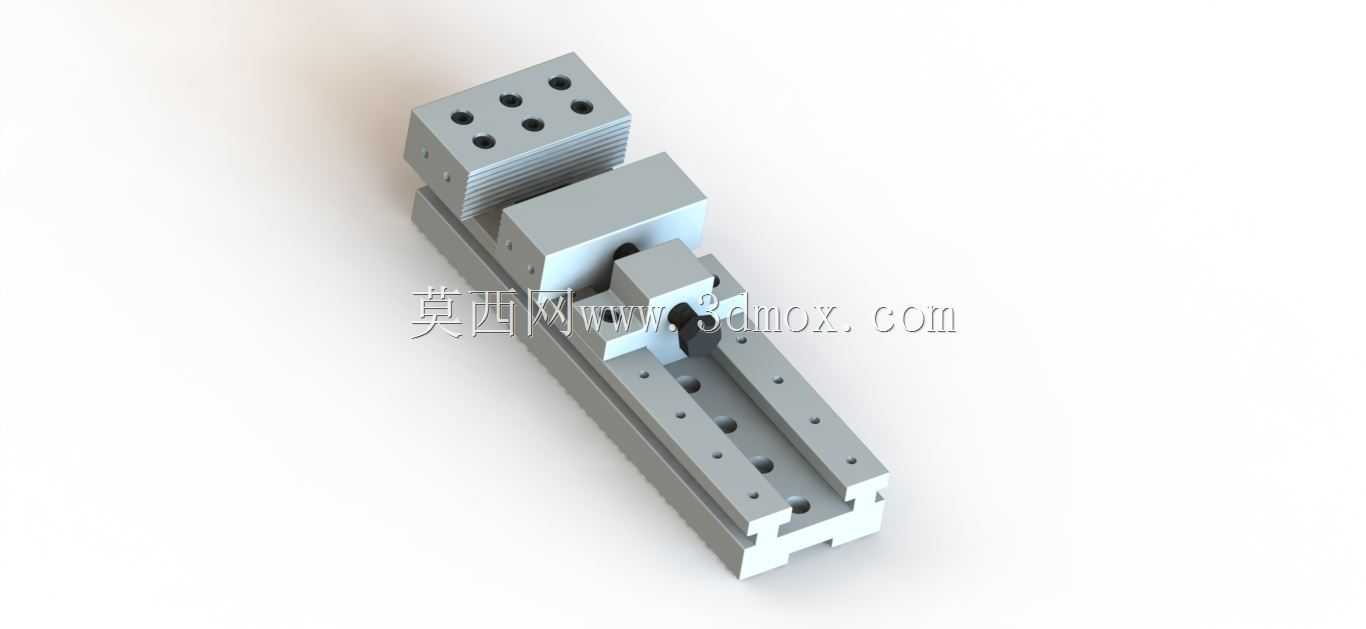

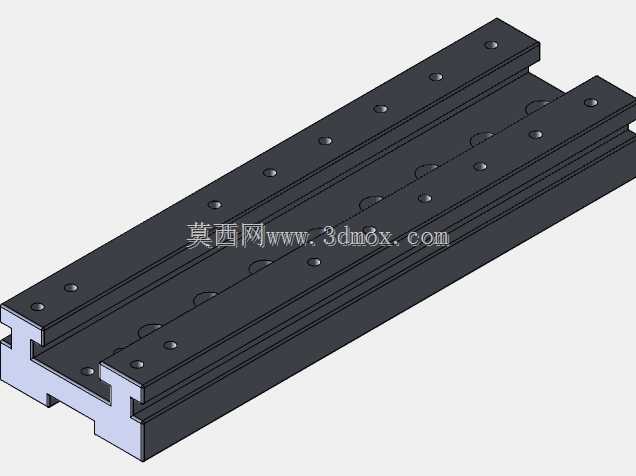

　　从实际加工场景看，虎钳常直接固定在铣床、加工中心或钻床工作台上，配合定位键、压板或T型槽螺栓完成安装。底座两侧及顶面预留的多个安装孔，既可以用于钳体自身与机床台面的锁紧，也方便在批量生产中加装挡块、定位销或侧向支承，减少每件工件反复找正的时间。钳身底部的平直安装面需要与工作台面贴合，安装时应清理切屑与毛刺，保证底面接触均匀，否则夹紧后容易出现钳身翘曲，影响钳口对工件的平行夹持。

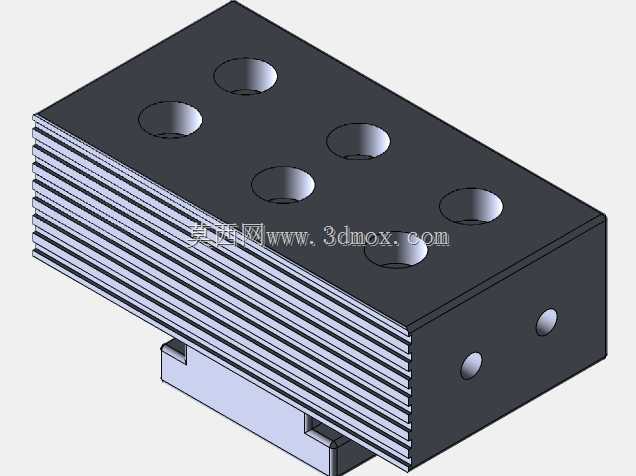

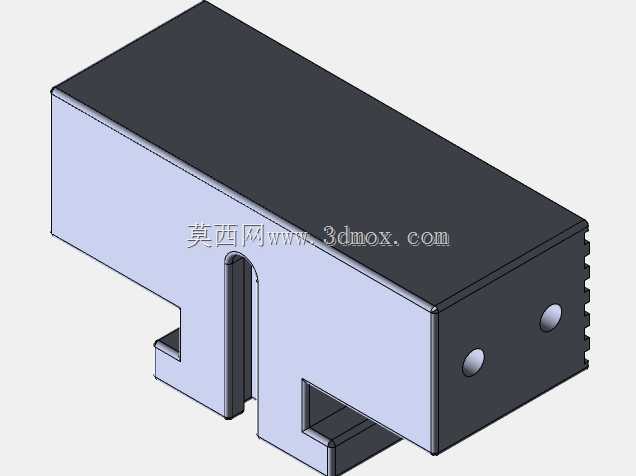

　　夹持功能主要由固定钳口、活动钳口以及钳口垫板共同实现。模型中钳口区域设置了可更换的钳口板，钳口板表面加工有细密齿纹，粗加工时可利用齿纹增加摩擦力，承受较大切削力；精加工或夹持软质材料时，则可更换为光面钳口或附加铜皮、铝制护口，避免压伤已加工表面。活动钳身在进给过程中沿底座导轨滑动，导轨配合面承担侧向力矩，当刀具在工件端部进行铣削或钻孔时，夹持系统需要抵抗切削力带来的翻转与滑移趋势，因此导轨宽度、钳口高度以及夹紧点位置都会直接影响装夹刚性。

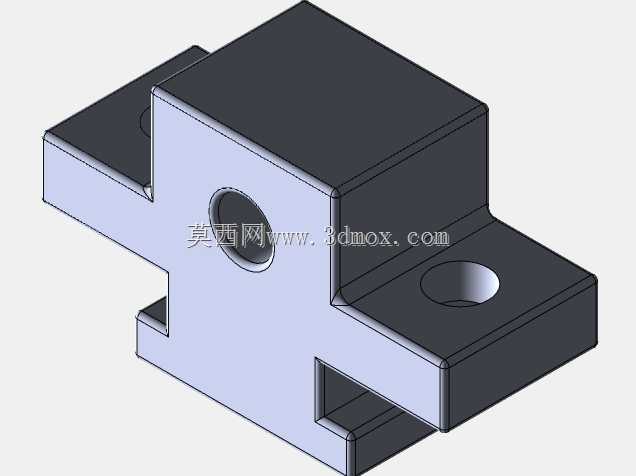

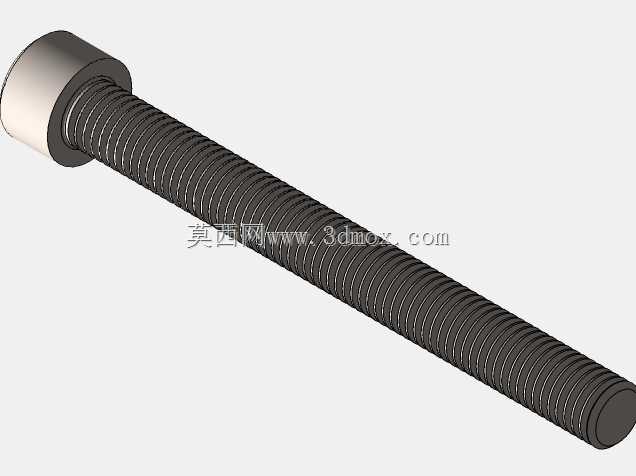

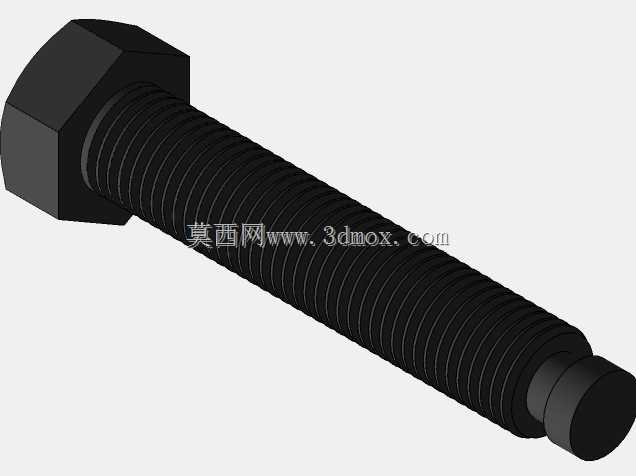

　　设计思路上，该结构把刚性、导向精度和维护便利性放在同一层级考虑。固定钳身与底座采用一体化厚重结构，靠近固定钳口一侧布置较多加强材料，以承受夹紧反力；活动钳身通过中部螺母座与丝杠连接，丝杠旋转时将回转运动转化为直线进给。钳身上分布的孔洞并非单纯减重，其中一部分用于安装钳口板螺钉，一部分用于吊装、定位或连接附加夹具，还有部分孔位可作为排屑和清洁通道。长条形底座提供了稳定的支承跨度，使钳口在张开较大行程时仍能保持较低的重心。

　　外形边界方面，虎钳整体呈长方体低重心布局，长度方向为主要开合行程，宽度方向决定导轨跨距和抗倾覆能力，高度方向则受钳口开启高度与操作空间限制。布置到机床工作区时，需要确认钳体全长不超出工作台有效行程，刀具换刀位置不与钳身突出部分干涉；同时要保证工件夹紧后，加工面高出钳口的距离适中，过高会让切削力形成较大力臂，过低则可能让刀具或刀柄碰撞钳口。对于长条形工件，可在钳口外侧增加辅助支承；对于薄板件，则应控制夹紧力，避免工件拱起或局部变形。

　　从结构细节看，固定钳口与活动钳口的相对平面需要保持较高平行度，导轨滑移面应具备耐磨要求，长期使用后可通过刮研、更换耐磨板或调整镶条恢复配合精度。丝杠区域应设置防尘和排屑结构，避免金属切屑进入螺纹副造成卡滞。钳体棱角处的过渡、安装孔的沉头空间以及螺钉头部避让位置，都体现了面向装配和实际操作的细节处理。

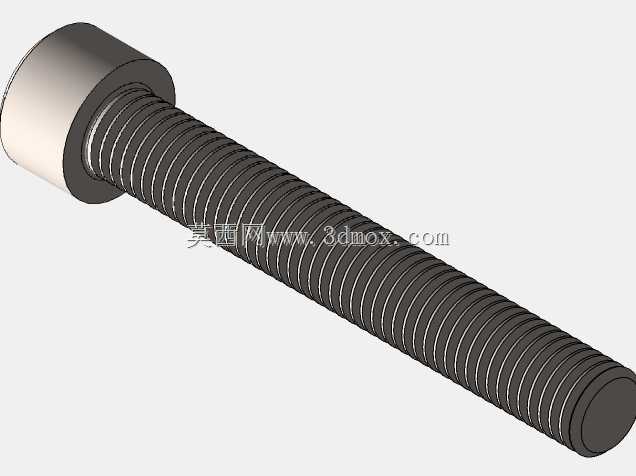

　　在三维建模过程中，这类工装需要重点表达固定钳身、活动钳身、底座导轨、丝杠、螺母座、钳口板、紧固件之间的装配关系。运动校核时应让活动钳身沿导轨走完全程，检查最大开口和最小闭合位置是否存在干涉；工程出图时则需关注钳口贴合面、底座安装面、导轨配合面的尺寸链与形位公差。对于设备选型人员，可通过模型直观判断钳口宽度、最大开度、夹持高度以及安装孔位是否匹配现有工作台；对于加工人员，则可提前评估工件装夹方向、压板位置和刀具可达性，从而减少现场试错。
