带安装底座铰接式销轴支座结构

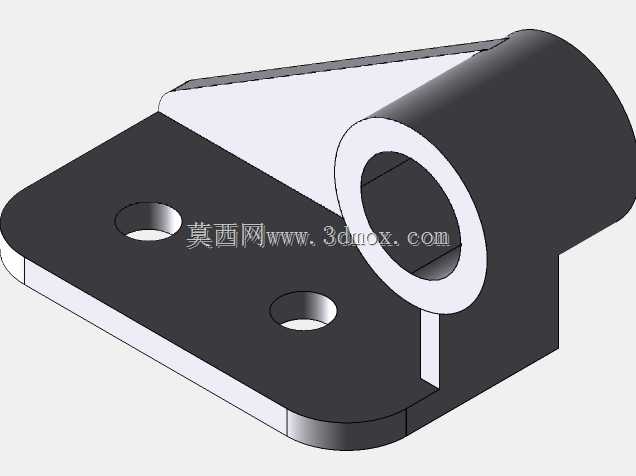

　　这类带安装底板的铰接销轴支座，在轻工输送线、小型工装夹具、通讯设备外置安装支架、民用小型机械的铰接联动部位应用十分普遍，核心作用是为转动销轴提供稳定的安装基准，同时通过底板实现与机架、安装面的刚性固定，承担铰接部位的径向载荷与小幅倾覆力矩。从结构细节来看，主体分为两个功能区段，一侧是带两个安装通孔的平板底座，底座远离铰接筒的一端做了圆弧过渡处理，避免直角应力集中，也能减少安装时与相邻构件的干涉；另一侧是垂直于底板布置的空心筒状结构，筒体内孔为销轴装配位，内孔与底板之间设置了三角形加强筋，筋板同时连接筒体外壁与底板上表面，大幅提升筒体与底板的连接刚度，避免受载时筒体根部出现焊缝开裂或者结构变形。

　　设计这类构件时，首先要匹配对应销轴的直径确定筒体内孔尺寸，通常内孔与销轴采用间隙配合，公差带选H8/g6即可满足多数低速轻载铰接场景的需求，筒体的壁厚要根据计算载荷确定，常规工况下壁厚取内孔直径的1/5到1/4就能满足强度要求，避免壁厚过大造成材料浪费，也防止壁厚不足导致受载后筒体变形卡滞销轴。底板上的两个安装孔中心距需要适配安装面的预留螺孔位置，孔位设计时要留出螺栓装配的操作空间，孔的直径比配套安装螺栓大1到2毫米，抵消安装面的加工误差，降低装配难度。底板的厚度要结合整体载荷核算，保证螺栓预紧后底板不会出现翘曲，加强筋的厚度通常取底板厚度的0.8倍，筋板与筒体、底板的连接处要做圆角过渡，减少应力集中系数，提升构件的抗疲劳性能。

　　实际安装时，该支座通过两个穿装在底板孔内的螺栓固定在安装基准面上，安装面需要保证一定的平面度，避免支座固定后出现偏斜，导致销轴装配后出现别劲的问题；筒体内孔装配销轴后，可搭配对应的铰接臂、连杆类构件，实现两个部件之间的定轴转动连接，这类结构不需要额外的润滑结构，多数工况下采用自润滑衬套压装在筒体内孔中，就能满足长期免维护的使用需求，适合户外通讯设备支架、小型自动化设备的门体铰接、输送线的挡料板铰接这类维护不便的应用场景。

　　建模过程中需要注意几个工艺细节：底板的圆弧端边缘要做小尺寸倒角，去除锐边避免安装时划伤操作人员；筒体的两端内孔口要做倒角，方便销轴或者衬套的压装；加强筋与筒体、底板的相交位置要留出焊接坡口的余量，如果是铸件结构则要预留拔模斜度，同时保证各部位壁厚均匀，避免铸造时出现缩孔缺陷。如果是采用钣金折弯焊接的工艺制作，底板下料时要精准控制两个安装孔的位置度，筒体卷制时要保证内孔的圆度，焊接时要采用工装定位，保证筒体轴线与底板平面的平行度符合设计要求，避免焊接变形导致后续装配困难。这类支座的安装边界需要注意，筒体的轴向长度要略宽于配套铰接臂的厚度，留出0.5到1毫米的间隙，避免铰接臂转动时与支座侧面产生摩擦，底板的外形尺寸要保证安装后螺栓头部完全落在底板支撑面上，不会出现悬空导致压溃底板的情况。
