小型手动研磨工装夹具结构设计

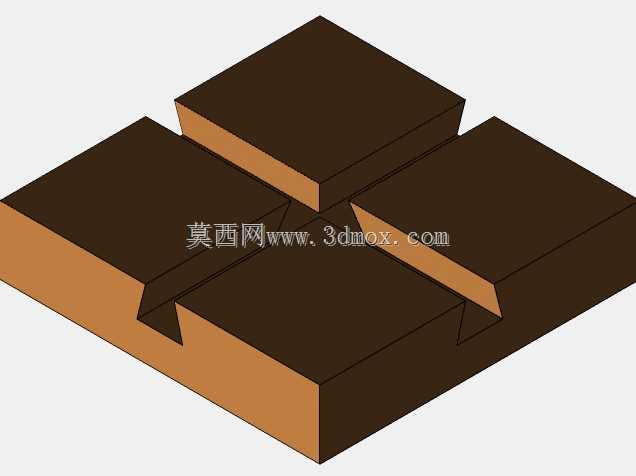

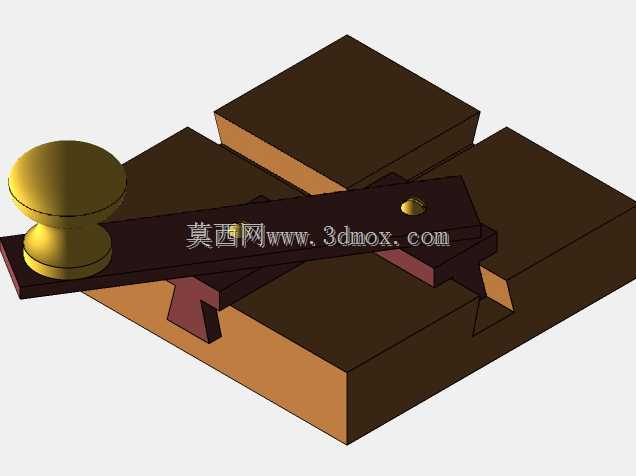

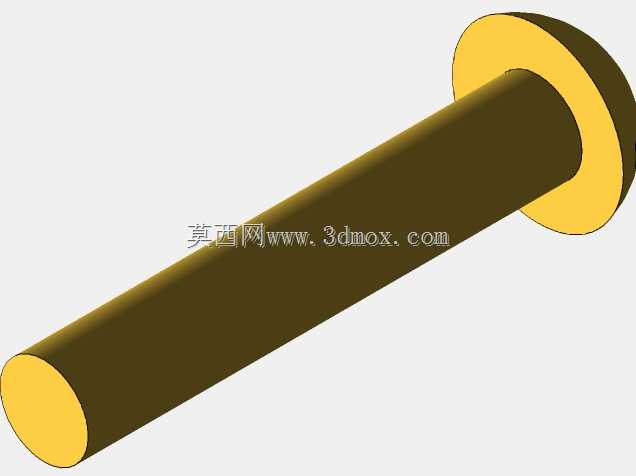

　　这套手动研磨工装主要面向小批量精密零件的平面研磨工序场景，常见于机修车间、小型五金加工班组、模具维修工位的日常研磨作业，针对无法上大型平面磨床的异形小零件、维修替换件、试样件做精密平面修磨，不需要外接动力源，单人即可操作，对作业场地的电源、空间要求极低，适合零散修配、应急加工的场景使用。整套结构采用燕尾槽滑动作为导向基础，底座部分为整体式铸铁结构预留了台钳装夹位，可直接固定在常规钳工台或者工作台面上，不需要额外做地基安装，底座的燕尾导向面经过刮研处理，滑动阻尼均匀，滑动行程覆盖常规小零件的研磨范围，横向滑动无卡滞，导向间隙可通过侧边的镶条调节，长期使用磨损后可通过调整镶条补偿间隙，保证运动精度。

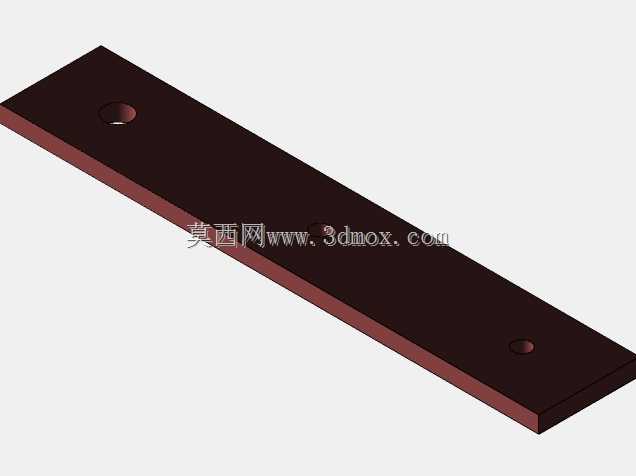

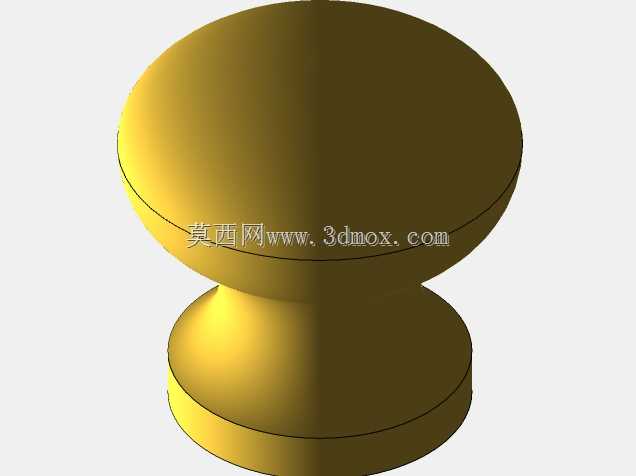

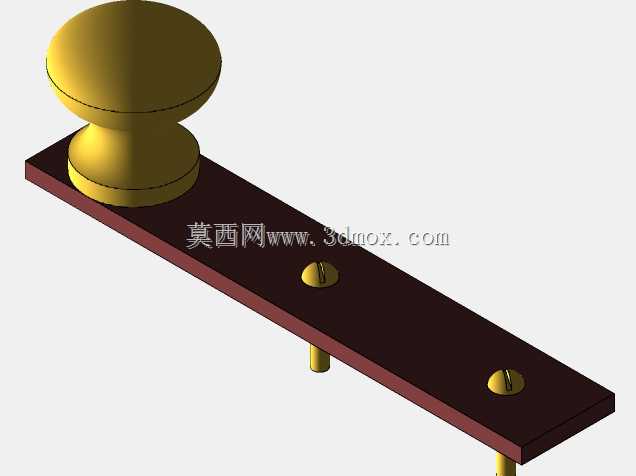

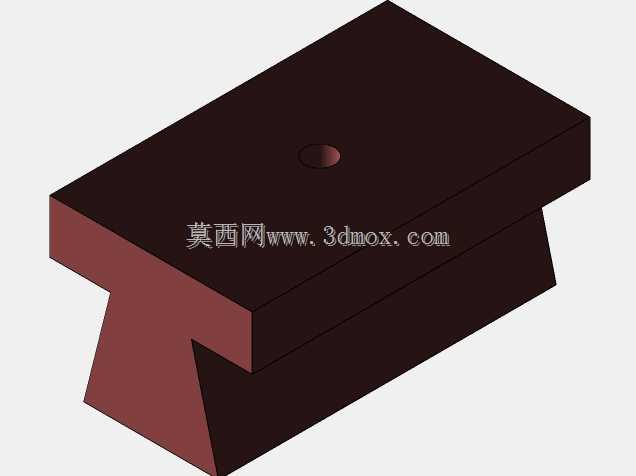

　　滑动座上方搭载的压紧机构采用偏心轮压紧结构，操作端的球形旋钮做了滚花处理，手动旋转即可实现工件的快速压紧与松开，压紧臂的长度经过优化，压紧力作用点刚好落在待研磨工件的中心区域，避免压紧时工件翘起，压紧块与工件接触的端面镶嵌了铜质垫片，防止硬质压头刮伤工件已加工表面，同时铜质垫片的微变形可以补偿工件表面的微小平面度误差，保证压紧时工件贴合研磨基准面，不会出现悬空导致研磨后平面度超差。研磨作业时，待加工工件固定在滑动座上，配合铺设在底座基准平台上的研磨砂纸、研磨膏或者研磨平板，通过手动往复推动滑动座沿燕尾槽方向运动，即可实现工件待研磨面与研磨介质的相对摩擦，完成平面度、粗糙度的修配作业，相比纯手持工件研磨的方式，

　　这套结构的导向精度可以保证研磨过程中工件始终保持平行于基准面的运动轨迹，不会出现手持研磨常见的塌边、斜面、平面度超差问题，研磨后的平面平行度可以控制在0.02mm以内，满足常规密封面、配合面的修配精度要求。结构设计上充分考虑了手动操作的人机工程，操作旋钮的高度距离工作台面约120mm，操作人员站立或者坐姿操作时手腕不需要过度弯曲，长时间作业的疲劳度更低；滑动座的推拉受力点与导向面的中心高度重合，推动时不会产生附加的倾覆力矩，避免滑动座在燕尾槽内出现别劲、卡滞的问题。整套结构的外形尺寸控制在长200mm、宽150mm、高100mm以内，占用工作台面积极小，闲置时可以收纳到工具柜中，不会占用固定作业空间；所有运动副都设计了防尘结构，

　　燕尾槽的两端加装了防尘毡圈，防止研磨过程中产生的磨屑、砂粒进入导向面，划伤导向配合面，延长工装的使用寿命。压紧臂采用铰接式结构，可以向上翻起，方便大尺寸工件的上下料，不需要完全拆卸压紧机构，工件装夹的效率比螺栓压紧结构提升60%以上，适合频繁更换工件的零散修配作业。底座的基准平台厚度达到25mm，整体刚性充足，手动施压研磨时不会出现底座变形，保证研磨基准的稳定性，平台表面经过高频淬火处理，硬度达到HRC45以上，长期与研磨介质摩擦也不会出现明显的磨损凹痕，基准精度保持性好。在实际使用场景中，这套工装可以完成小型密封垫片的端面修磨、小型模具镶件的平面配研、五金零件的毛刺去除与平面光整、液压阀芯密封面的修配等多种作业，不需要复杂的操作培训，新入职的钳工经过简单讲解即可上手操作，相比电动研磨设备，手动操作的进给量完全由操作人员控制，对于余量极小的精密配研作业，可以精准控制研磨去除量，避免磨过量导致零件报废，尤其适合维修场景中零件余量不确定、需要边研边配的作业需求。结构上没有易损的电子元件、复杂传动结构，日常维护只需要定期给燕尾槽导向面加注少量润滑油即可，故障率极低，适合加工环境复杂、维护条件有限的车间场景使用。
