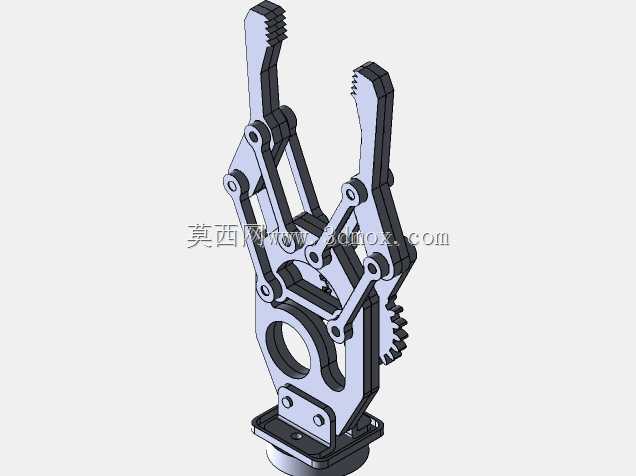

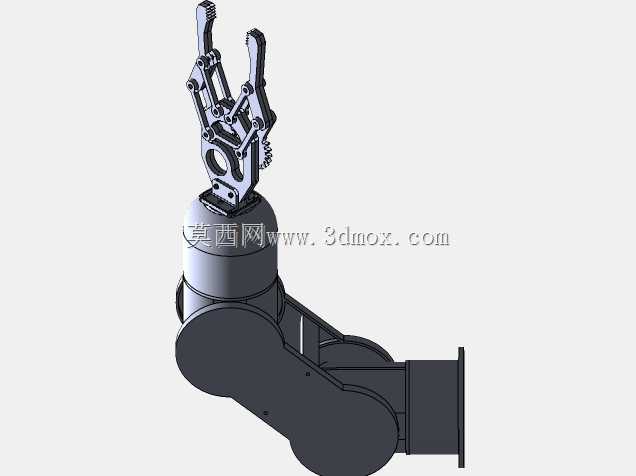

这款多关节夹持式机械臂的结构设计,核心面向轻载工业搬运、工位上下料、教学实训台搭建这类常见场景,在3C电子零部件分拣、实验室样本转运、小型装配工位辅助作业的工况下适配性较强,末端夹持器采用连杆联动的夹爪结构,不需要额外增加复杂的传动副,单动力输入即可实现两个夹爪的同步开合动作,夹持行程覆盖常见的小型规则零件、柱状工件、方形壳体类零件的夹持需求,夹爪内侧预留了防滑衬垫的安装槽位,实际使用时可以根据被夹持工件的材质更换橡胶、聚氨酯或者金属齿形衬垫,避免夹伤工件表面或者出现夹持打滑的问题。

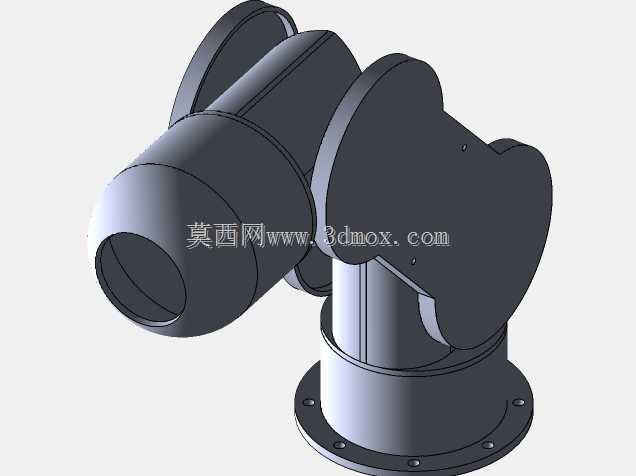

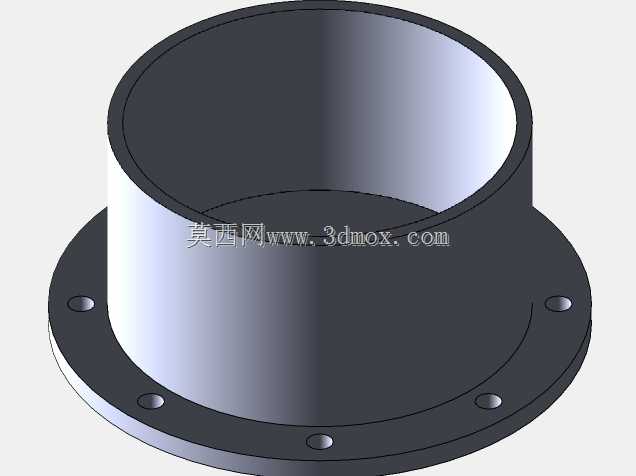

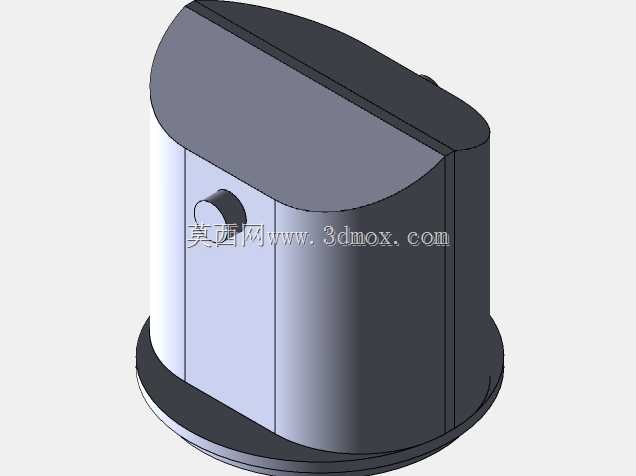

从结构布局来看,这款机械臂采用了腰座回转、大臂俯仰、小臂俯仰、腕部回转加末端夹爪开合的自由度配置,每个关节的转动副都设计了标准的轴承安装位,能够兼容常规深沟球轴承或者交叉滚子轴承的选型,关节处的传动接口预留了谐波减速器、行星减速器的安装空间,设计阶段就考虑了不同负载等级下的动力部件替换需求,不需要大幅修改主体结构即可适配0.5kg到5kg不等的末端负载要求。腰座部分采用法兰式安装接口,底部安装面均匀分布了螺栓过孔与定位销孔,既可以直接固定在铝型材工作台台面,也可以搭配移动导轨、AGV搭载平台进行安装,安装边界的尺寸控制紧凑,腰座回转直径控制在较小范围,不会在工位布局时占用过多的周边空间,适合在排布密集的自动化产线缝隙工位中部署。

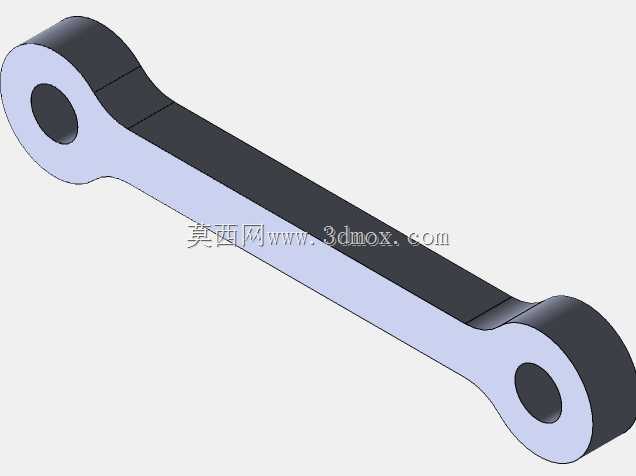

设计过程中优先考虑了结构的加工工艺性,所有的结构件都可以采用常规的数控铣削、线切割工艺完成加工,没有特殊的异形曲面需要五轴加工,零部件的分型面都设计在便于脱模或者装夹的位置,夹爪部分的连杆结构采用等强度设计,在保证夹持刚度的前提下尽可能削减了非受力区域的材料厚度,降低整体运动惯量,提升关节启停时的响应速度。臂体内部预留了走线槽空间,动力线缆、传感器信号线可以从臂体内部穿过,不会在机械臂运动过程中出现线缆拖拽、缠绕的问题,关节转动位置设计了线缆防磨护套的安装位,长期往复运动也不会出现线缆外皮磨损的隐患。

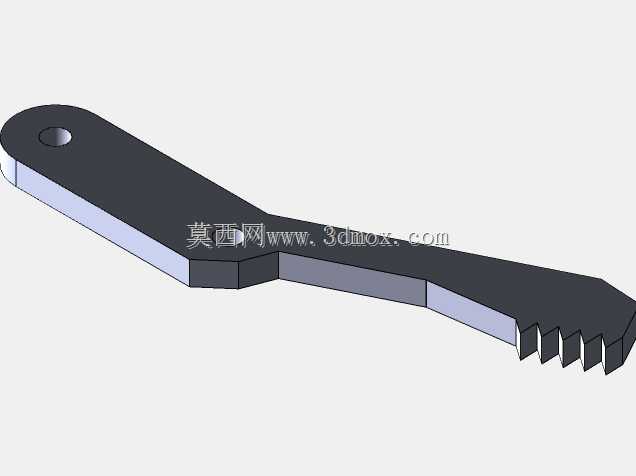

在实际功能实现层面,这款机械臂的关节运动范围做了机械硬限位设计,每个转动关节都预留了限位块安装位置,可以根据实际工位的运动需求调整硬限位的角度范围,避免软件限位失效时出现机械臂碰撞周边设备的问题,末端夹爪的开合角度可以通过调整连杆的铰接孔位进行微调,针对尺寸特殊的工件还可以更换定制长度的夹爪指节,不需要更换整个夹持器主体。整体结构的装配逻辑采用分层式设计,从腰座到臂体再到末端夹持器都可以独立拆分,日常维护时可以单独拆卸故障关节进行零部件更换,不需要将整台机械臂从工位上拆解下来,降低后期运维的时间成本。
从安装适配的角度来说,这款机械臂的各个关节驱动安装位兼容市面主流的伺服电机、步进电机的安装尺寸,电机安装法兰采用标准接口设计,不需要额外制作转接板即可完成动力部件的装配,腕部的连接法兰也遵循通用的工业机械臂末端接口尺寸,可以快速替换夹爪、吸盘、焊枪头等不同的末端执行器,拓展不同的作业功能。结构设计阶段对各个关节的受力情况做了针对性的补强,大臂与小臂的铰接位置做了加厚处理,长期承受偏载力矩也不会出现结构变形,铰接孔的位置设计了润滑脂注油通道,定期维护时可以直接加注润滑脂,不需要拆解铰接结构即可完成保养作业,适配长时间连续运行的工业工况需求。
