90度弯角方形法兰连接管路弯头

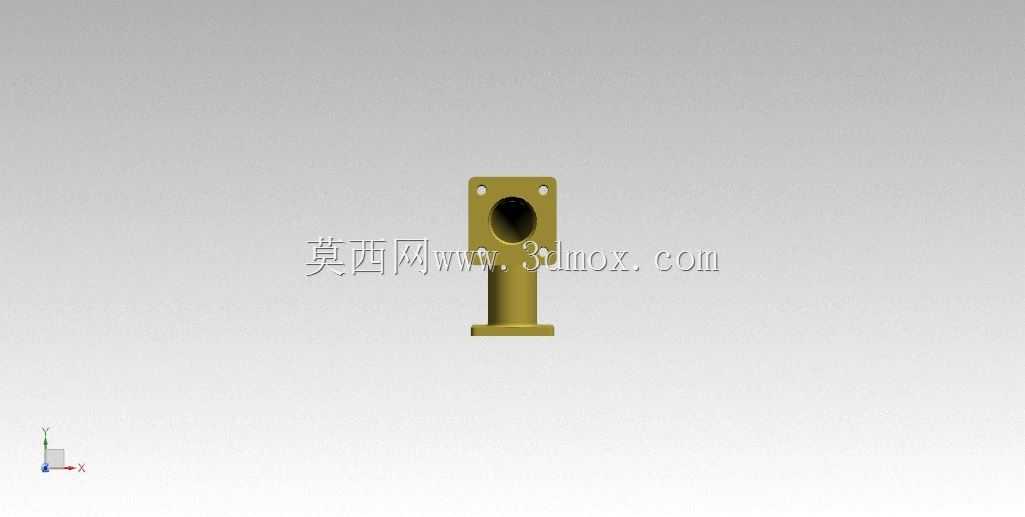

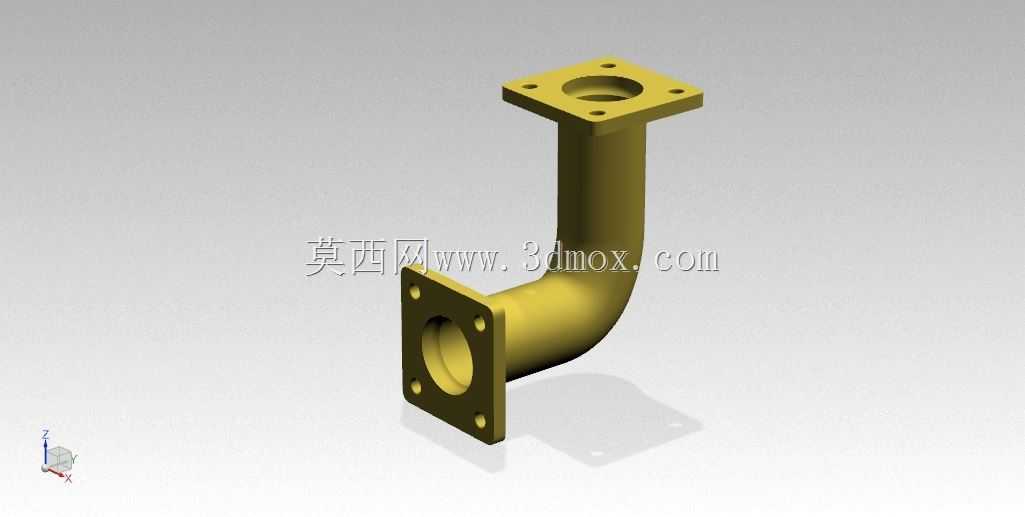

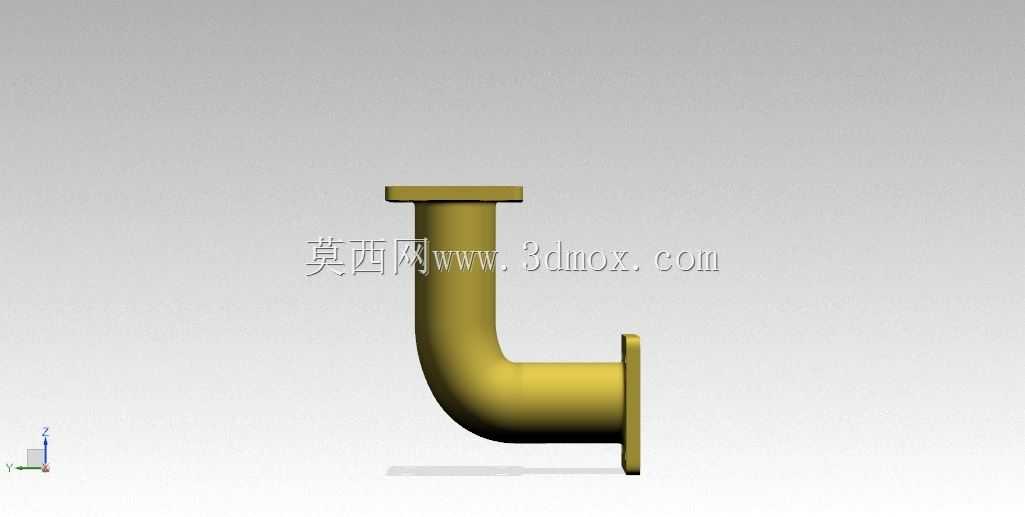

　　这款90度弯角方形法兰连接管路弯头，是流体输送管路系统中常用的转向连接件，主要应用在需要改变管路走向的工业流体输送场景中，常见于化工流体输送、车间压缩空气管路、小型液压系统回路、给排水管路改造等工况，用来实现垂直方向与水平方向管路的直角转向衔接，避免管路硬弯折造成的通径缩径、流体阻力骤升问题。从结构设计来看，弯头两端采用统一规格的方形法兰连接结构，法兰端面均布四个螺栓安装孔，安装时可通过螺栓配合密封垫片实现与对应管路端口的紧固密封，方形法兰相比圆形法兰在小通径管路场景下，安装对位更便捷，螺栓紧固时受力更均匀，不易出现法兰偏斜导致的密封泄漏问题。弯头的弯曲段采用等通径圆弧过渡设计，弯曲半径符合管路设计的常规流阻要求，

　　内壁光滑过渡无突变台阶，能有效降低流体转向时的局部阻力损失，减少流体在弯头处的紊流、涡流现象，降低输送过程中的能耗，同时也能减少流体中杂质在弯头位置的沉积堵塞概率。从安装边界来看，两端方形法兰的安装孔位中心距保持一致，法兰端面到弯头弯曲中心的尺寸匹配常规管路安装的预留空间要求，安装时无需额外调整管路的同轴度，只要将两端法兰与对应管路法兰对齐，穿入螺栓按对角顺序紧固即可完成装配，适合在管路布局紧凑、安装操作空间有限的场景下使用。设计过程中，首先确定了两端法兰的连接尺寸基准，保证与同规格方形法兰管路的互换性，随后根据管路通径匹配对应的弯曲半径，避免弯曲半径过小造成的通径变形，同时控制弯头整体的外形尺寸，避免占用过多的管路布局空间。

　　法兰端面的密封面采用平面结构，适配常用的橡胶密封垫片、聚四氟乙烯密封垫片，可根据输送流体的性质选择对应材质的密封件，满足不同压力、不同温度、不同腐蚀程度流体的输送需求。弯头的管壁厚度均匀，整体结构刚性充足，在常规管路工作压力下不会出现变形、开裂问题，两端法兰的螺栓孔位置精度控制在装配公差范围内，安装时不会出现螺栓无法穿入的错位问题。在实际应用中，这类弯头也可用于小型设备的内部管路布局，比如小型空压机的排气回路、冷却系统的循环水管路、小型液压站的油路转向连接，相比焊接式弯头，法兰连接的形式拆装更便捷，后期管路维护、更换部件时无需切割管路，只需拆卸法兰螺栓即可完成分离，大幅降低后期维护的工作量。在建模过程中，

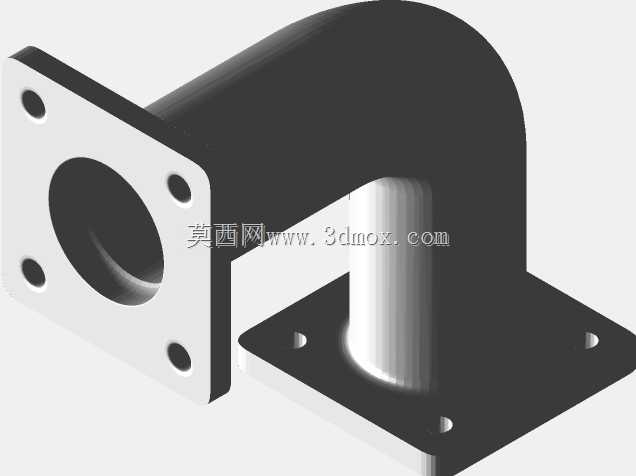

　　先绘制两端方形法兰的轮廓草图，拉伸生成法兰基体，随后绘制弯曲段的中心引导线，通过扫描特征生成弯头的管体部分，再对法兰与管体的连接位置做圆角过渡处理，减少应力集中现象，最后在法兰端面上切除出四个均匀分布的螺栓安装孔，同时在法兰端面与管体连通位置加工出对应通径的内孔，保证管路内部的通径一致。整个模型的尺寸参数符合小通径管路连接件的常规设计规范，没有冗余的结构特征，所有尺寸都满足实际加工、装配的公差要求，可直接用于管路布局的干涉检查、装配模拟，也可作为基础件用于整套管路系统的三维装配设计中。
