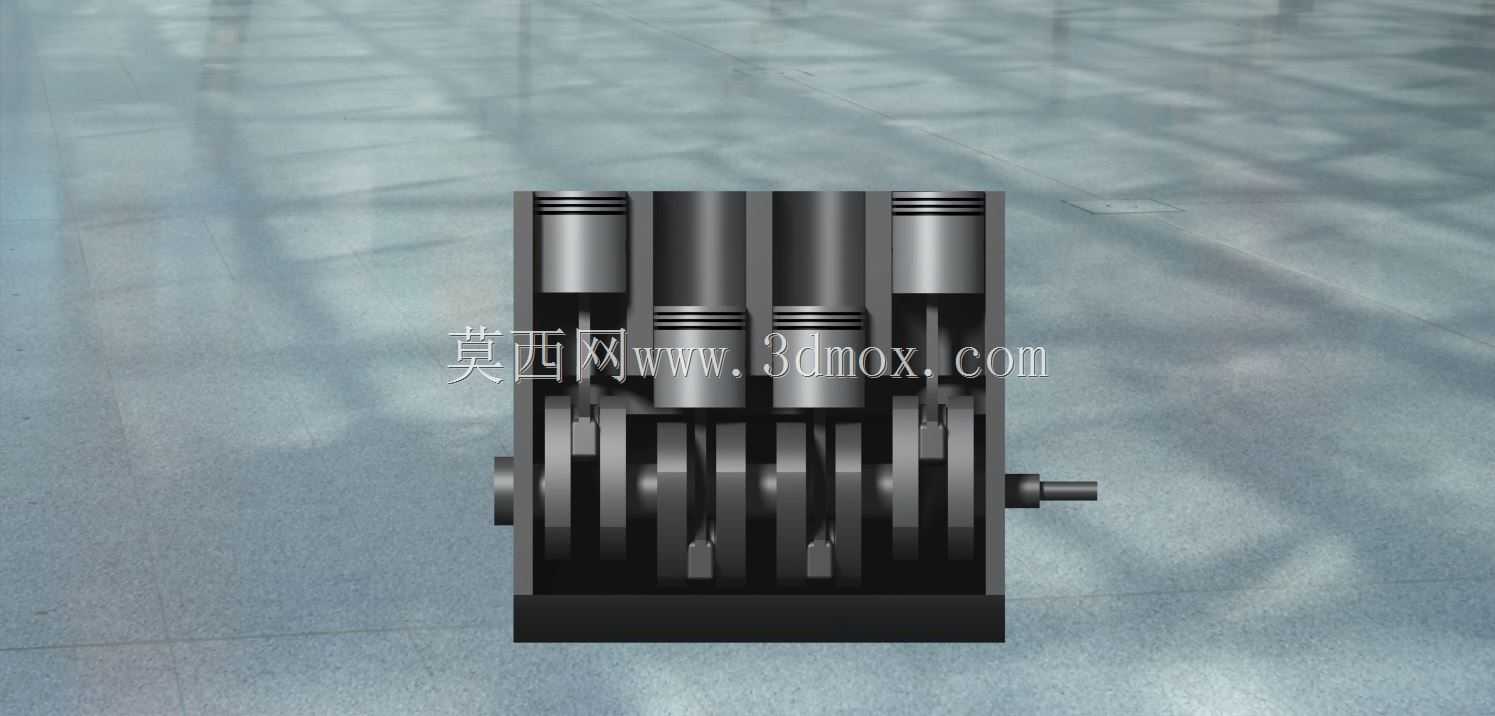

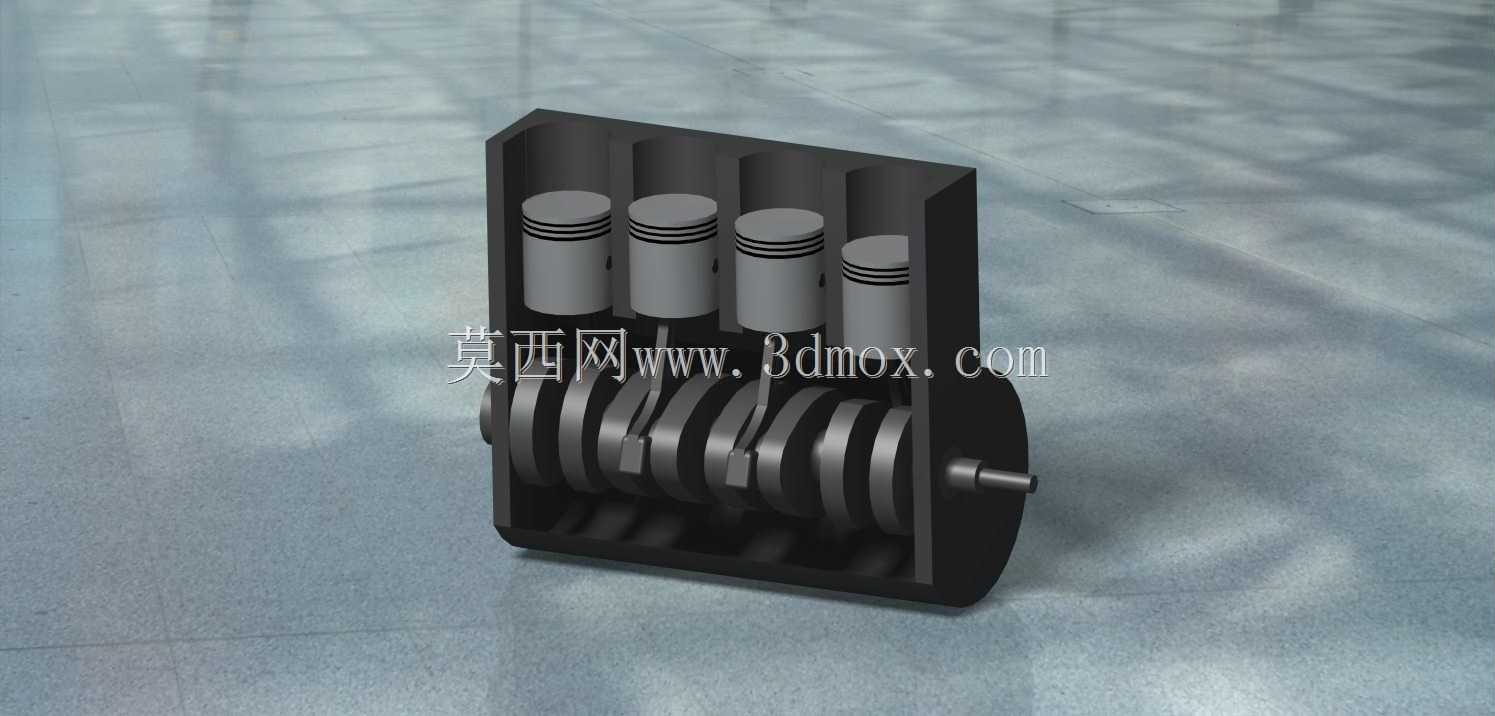

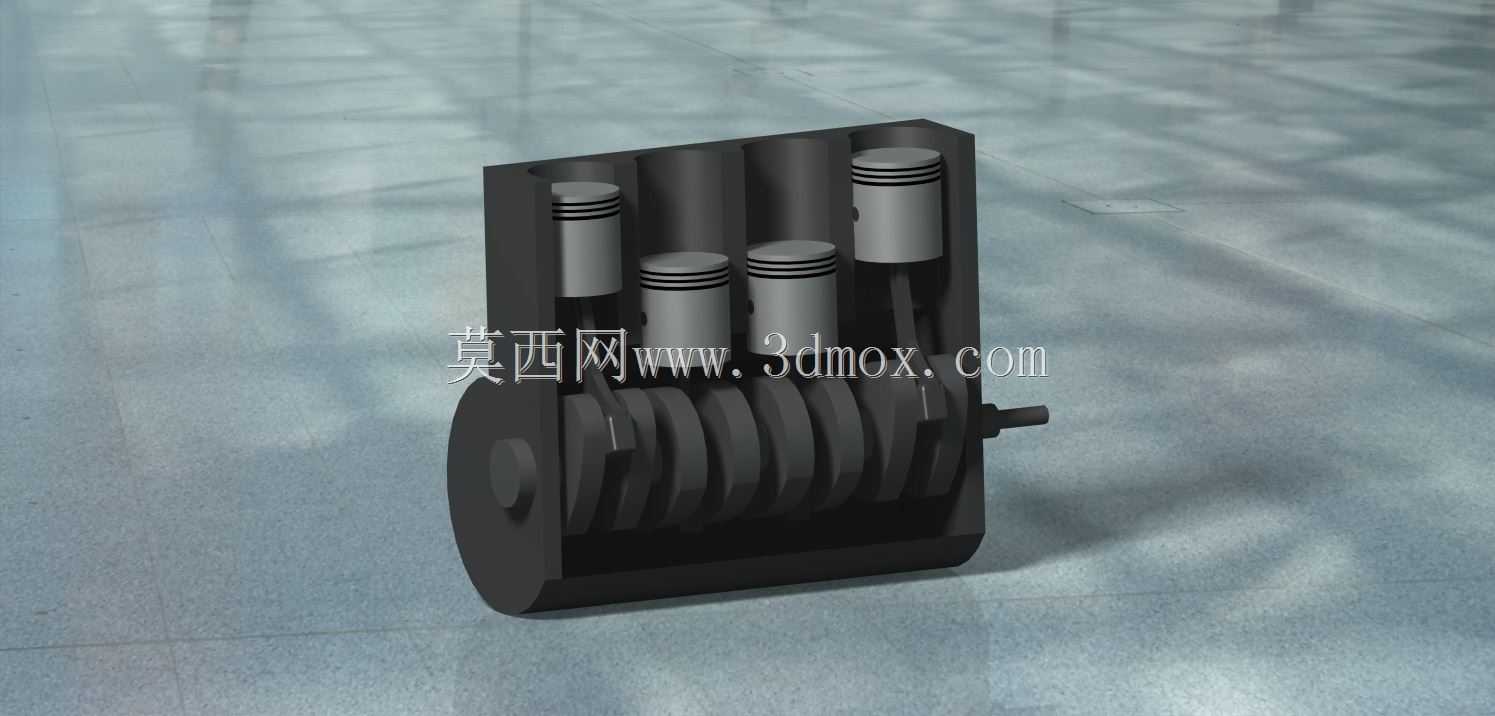

直列四缸四冲程内燃发动机结构设计

　　这款直列四缸动力单元的结构建模，核心围绕民用乘用车、小型工程机械的常规动力输出需求搭建，是小排量内燃动力领域应用最广泛的结构形式之一。日常接触的家用代步轿车、1.5吨级轻型载货车辆、小型固定式发电机组配套动力，大多采用这类直列四缸布局，相比三缸结构它的运转平顺性优势明显，相比六缸及以上的多缸结构又能控制整体体积与自重，平衡动力输出、制造成本与安装空间的多重矛盾。从结构设计逻辑来看，建模过程中优先保证曲柄连杆机构的运动干涉校验，四个气缸沿曲轴轴向等距排布，相邻气缸的曲柄销相位差设置为180度，能够保证四个气缸的做功行程均匀错开，曲轴每旋转两周完成一个完整工作循环，输出扭矩的波动幅度被控制在合理区间，

　　不需要额外加装大质量的平衡轴就能满足民用场景的NVH要求。气缸体部分采用集成式缸体结构设计，曲轴箱与缸筒部分做一体化建模处理，既可以保证整体结构刚度，也能减少零部件数量降低装配复杂度；四个活塞采用统一的裙部尺寸设计，活塞销孔的中心位置相对活塞中心做了微量偏移，避免活塞换向时对缸壁产生过大的侧向敲击，这也是量产机型中普遍采用的细节设计思路。曲轴部分的建模重点关注主轴颈与连杆轴颈的过渡圆角处理，所有轴颈的润滑油道做了连通设计，能够保证压力机油可以顺利输送到各个摩擦副表面，满足高转速工况下的润滑需求；曲轴前端预留了皮带轮、正时机构的安装位置，后端则预留了飞轮与动力输出端的连接法兰，安装边界完全匹配常规前置前驱、

　　前置后驱车型的动力舱布局要求，横向安装时整体宽度控制在同排量机型的常规尺寸区间，不会与车架纵梁、悬架塔顶等周边部件产生空间干涉。从实际功能特性来看，这套结构的做功顺序采用1-3-4-2的常规排布，进排气道布置在缸盖的两侧位置，能够保证进排气气流的顺畅性，减少换气过程的泵气损失；每个气缸对应独立的进排气门安装位，可适配双顶置凸轮轴的配气结构，满足高转速工况下的进排气效率要求。建模过程中对活塞的上下止点位置、连杆的摆动角度做了完整的运动仿真校验，确保曲轴在全角度旋转过程中，活塞不会与气门、缸盖燃烧室部分产生碰撞，连杆也不会与缸筒内壁、曲轴箱加强筋产生运动干涉，所有配合面的间隙预留量都符合量产机型的工程公差要求。针对实际安装场景，

　　缸体侧面预留了机油滤清器、水泵、机油标尺的安装接口，缸体下部的油底壳安装面做了平整化处理，能够适配湿式油底壳的润滑结构，满足日常倾斜工况下的机油存储与泵送要求；进气侧预留了进气歧管、节气门体的安装法兰，排气侧则匹配排气歧管的安装接口，所有连接螺栓的孔位都按照通用标准做了等距排布，不需要额外做孔位修改就能适配常规的周边附属部件。不同于大排量V型发动机的复杂结构，直列四缸的布局形式让整机的维护便利性大幅提升，日常更换火花塞、调整气门间隙、检修附属部件时都有足够的操作空间，这也是它能在民用动力领域长期占据主流的重要原因。建模时还特意考虑了冷却系统的水道布置，缸体与缸盖内部的冷却水套做了连通设计，能够保证冷却液从缸体下部流入后，依次流经各个气缸周围的水套区域，带走缸筒、燃烧室附近的多余热量，避免局部过热导致的结构变形。整套结构的所有运动部件都做了质量配平校验，活塞与连杆组件的重量差控制在工程允许的范围内，减少曲轴高速旋转时的不平衡量，降低运转过程中的振动传递。
