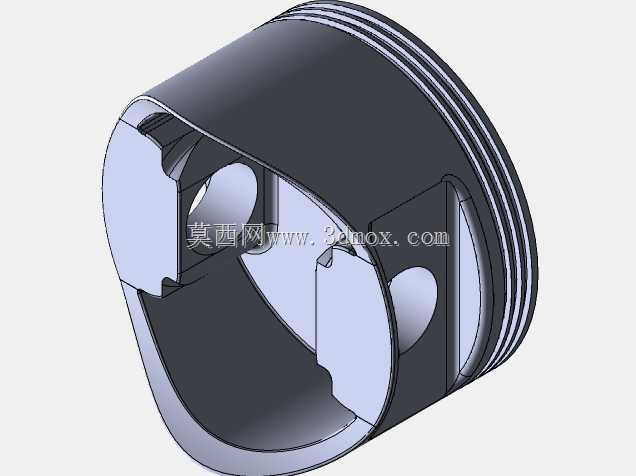

RB26DETT机型86mm孔径锻造活塞头结构

　　在直列六缸涡轮增压内燃机的性能升级场景中，活塞头作为燃烧室核心承压部件，其结构设计直接决定了动力输出上限与运行可靠性，这款适配2.6L排量机型的86mm孔径锻造活塞头，正是针对高增压工况下的受力特性完成的结构设计。从实际装机的应用边界来看，该活塞头需要在每分钟数千转的往复运动中，持续承受燃烧爆发产生的数十兆帕高压，同时还要耐受燃烧室近千摄氏度的高温燃气冲刷，以及活塞环与缸壁、活塞销与销座之间的高频摩擦载荷，这也是选择锻造工艺而非铸造工艺的核心原因——锻造坯料经过连续锻压后金属流线连续完整，内部组织致密无疏松缺陷，在同等重量下的结构强度比铸造活塞高出40%以上，能够支撑1.5bar以上的增压值输出而不出现结构开裂。

　　从结构设计的细节来看，活塞头顶部的环岸区域设计了三道环槽，分别对应两道气环与一道油环，环槽的加工精度直接决定了燃烧室的密封性能：最靠近顶部的第一道气环槽工作温度最高，设计时预留了适配高温膨胀的配合间隙，同时环岸的厚度经过反复校核，能够在高压燃气冲击下避免断裂；油环槽位置设计了对应的回油孔，能够将缸壁上多余的润滑油刮下回油底壳，避免机油窜入燃烧室参与燃烧造成积碳。活塞头部的顶面轮廓并非平面，而是匹配该机型双涡轮增压的燃烧室凹坑造型，能够在压缩行程末端形成合理的挤流效应，让油气混合更加充分，提升燃烧效率的同时降低爆震风险，这一顶面轮廓的曲率经过流体仿真反复优化，能够在高转速工况下让火焰传播速度更均匀，避免局部过热造成的活塞熔顶故障。

　　活塞内部的销座结构采用了异形加强设计，销孔并非简单的直孔，而是带有微小的锥度与椭圆度，能够在活塞销受力产生微小弯曲变形时，让销座的受力分布更加均匀，避免销座边缘出现应力集中造成的开裂；销座与活塞内壁之间设置了加强筋连接，这些加强筋的走向完全匹配活塞往复运动时的受力传递路径，将活塞销传递来的侧向力均匀分散到活塞裙部，避免局部应力过大造成的结构失效。活塞裙部的型线采用了中凸变椭圆设计，也就是在活塞轴向方向上裙部中间位置直径最大，上下两端逐渐收窄，横截面方向上垂直于活塞销轴线的方向直径略大于销座方向，这种设计能够充分考虑活塞工作时的热膨胀变形与受力变形，让活塞在热机状态下与缸壁的接触更加均匀，既避免冷启动时的敲缸异响，又能防止热机状态下活塞胀死在缸筒内。

　　从安装边界尺寸来看，该活塞头的标称缸径为86mm，活塞总高、压缩高、活塞销孔径等参数完全匹配原厂RB26DETT机型的曲柄连杆机构安装尺寸，不需要对缸体、连杆、曲轴等周边部件进行额外修改即可直接装机替换，活塞环槽的宽度、深度尺寸也与原厂活塞环规格完全通用，降低了性能升级的配件适配成本。在实际的性能改装场景中，这款锻造活塞头能够支撑更大的涡轮增压器升级、更高的喷油压力与点火提前角调校，相比原厂铸造活塞能够承受更高的燃烧压力，在动力输出提升30%以上的工况下依然能够保持稳定的结构强度，不会出现活塞开裂、熔顶、环岸断裂等常见的高负荷故障。

　　从建模的工程逻辑来看，整个活塞头的模型完全按照实际加工工艺的流程进行特征构建：首先绘制活塞的外轮廓旋转截面，通过旋转特征生成活塞的基础基体，之后依次切除出环槽、销孔、内部减重腔，再添加工艺倒角、加强筋、回油孔等细节特征，所有特征的尺寸参数都完全遵循机械设计的公差规范，比如环槽的侧面粗糙度、销孔的配合公差、裙部型线的轮廓度等关键参数，都在建模过程中预留了对应的公差标注基准，能够直接导出工程图用于数控加工生产。模型中没有添加冗余的非结构特征，所有结构都有对应的工程功能：内部的减重腔并非随意挖除，而是在保证结构强度的前提下尽可能降低活塞的往复运动质量，减小曲轴连杆机构的往复惯性力，让发动机的转速攀升速度更快，高转速运行时的振动更小；活塞边缘的所有锐角都做了倒角处理，既避免加工过程中出现应力集中造成的裂纹，又能防止装配过程中锐角刮伤缸壁。

　　在台架测试的验证场景中，这款活塞头的结构经过了数百小时的全负荷耐久测试，在持续高增压、高转速的运行工况下，活塞的热变形量控制在设计允许范围内，活塞环的密封性能稳定，机油消耗量控制在合理区间，销座与活塞销的磨损量远低于设计阈值，完全能够满足民用性能升级甚至赛道竞技场景的使用需求。对于三维建模从业者而言，这个模型的结构设计思路具备很高的参考价值，它没有追求夸张的造型设计，而是每一处结构都对应实际的受力、热变形、装配、润滑需求，完全是从工程实际应用出发的功能导向设计，能够帮助建模者理解内燃机核心往复部件的设计逻辑，掌握承压运动部件的结构校核思路。
