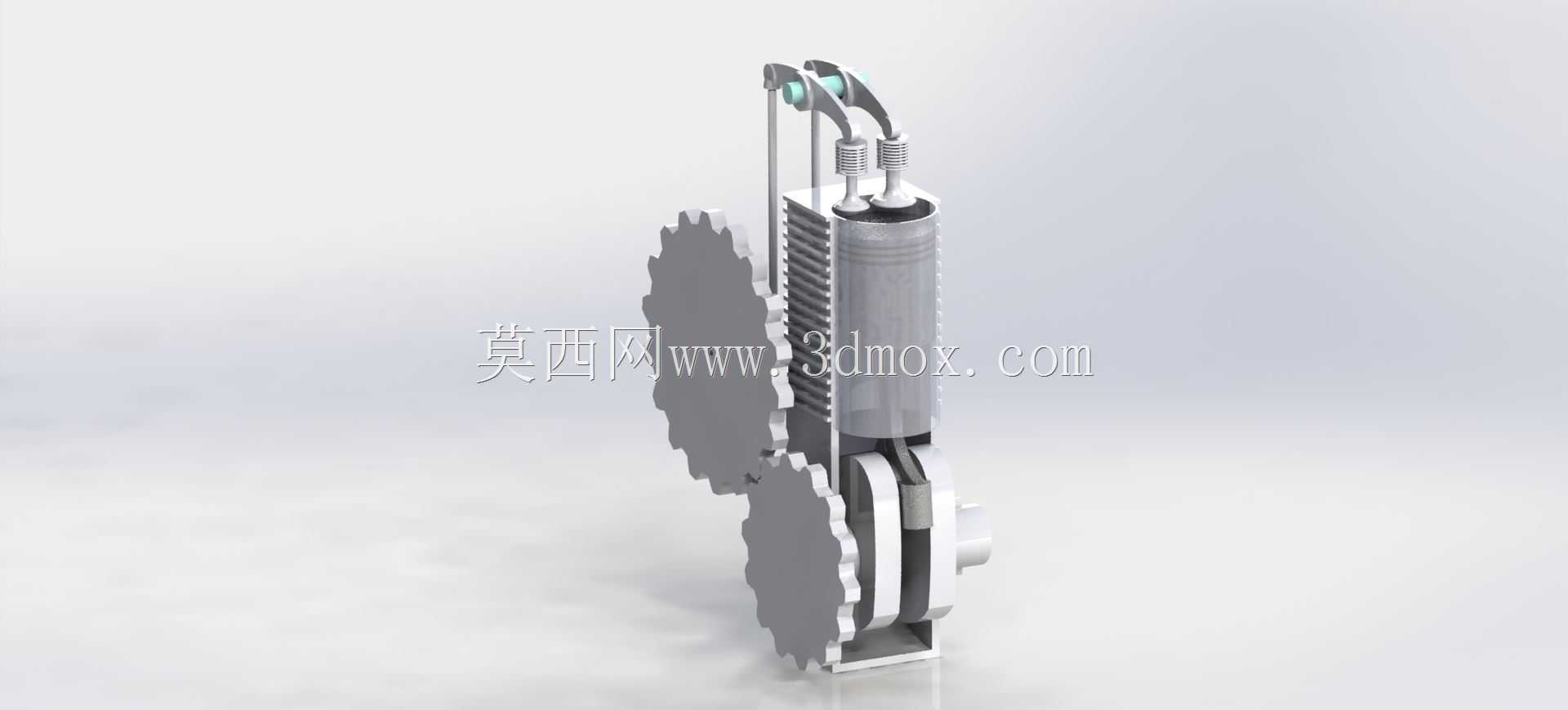

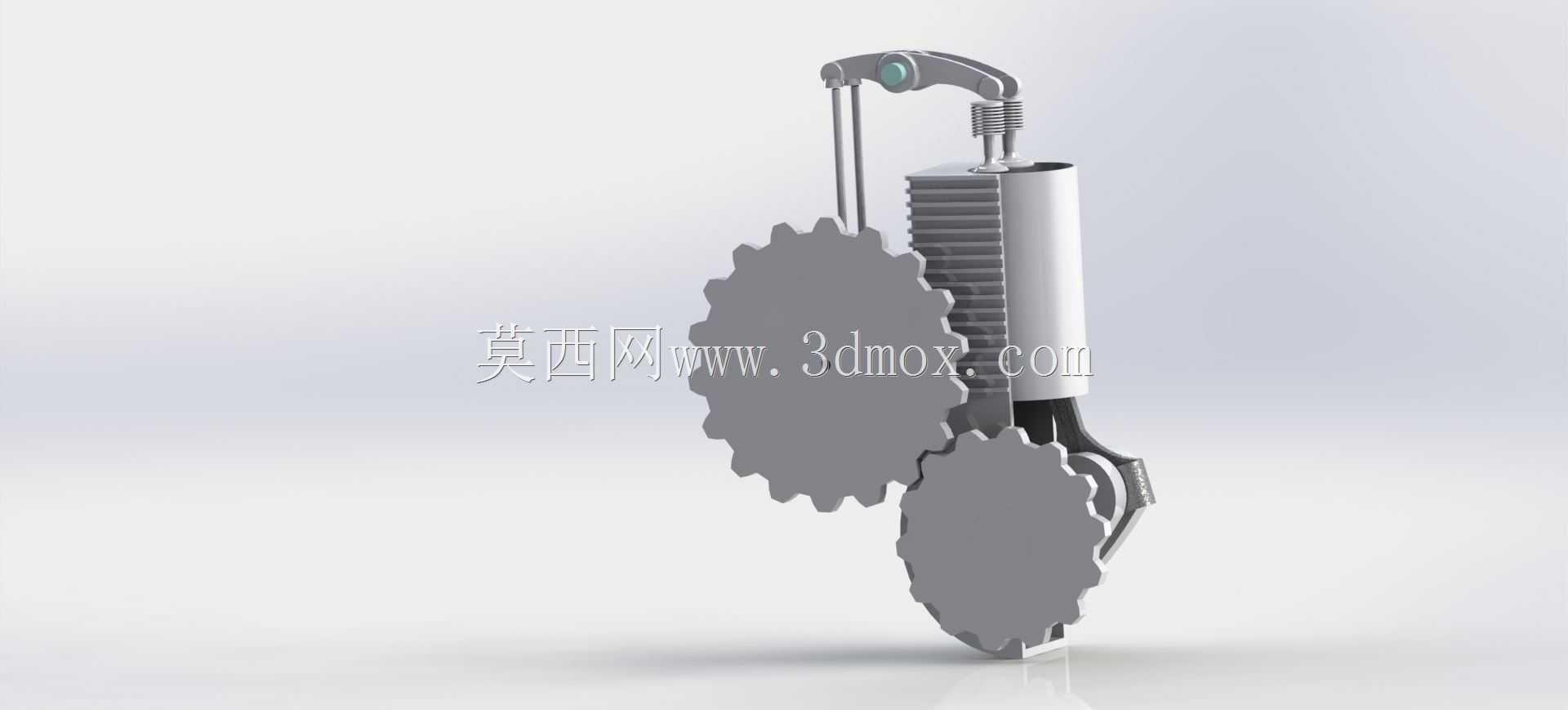

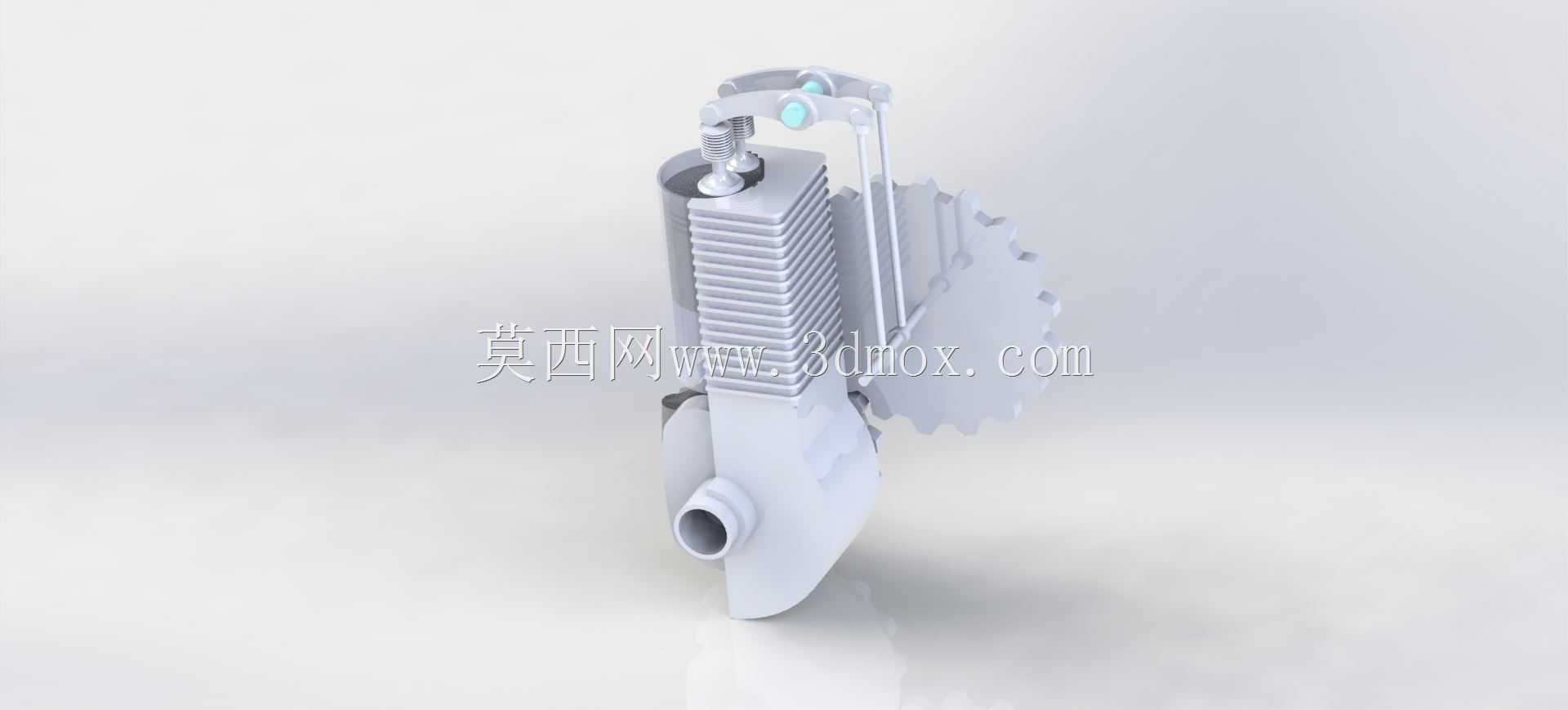

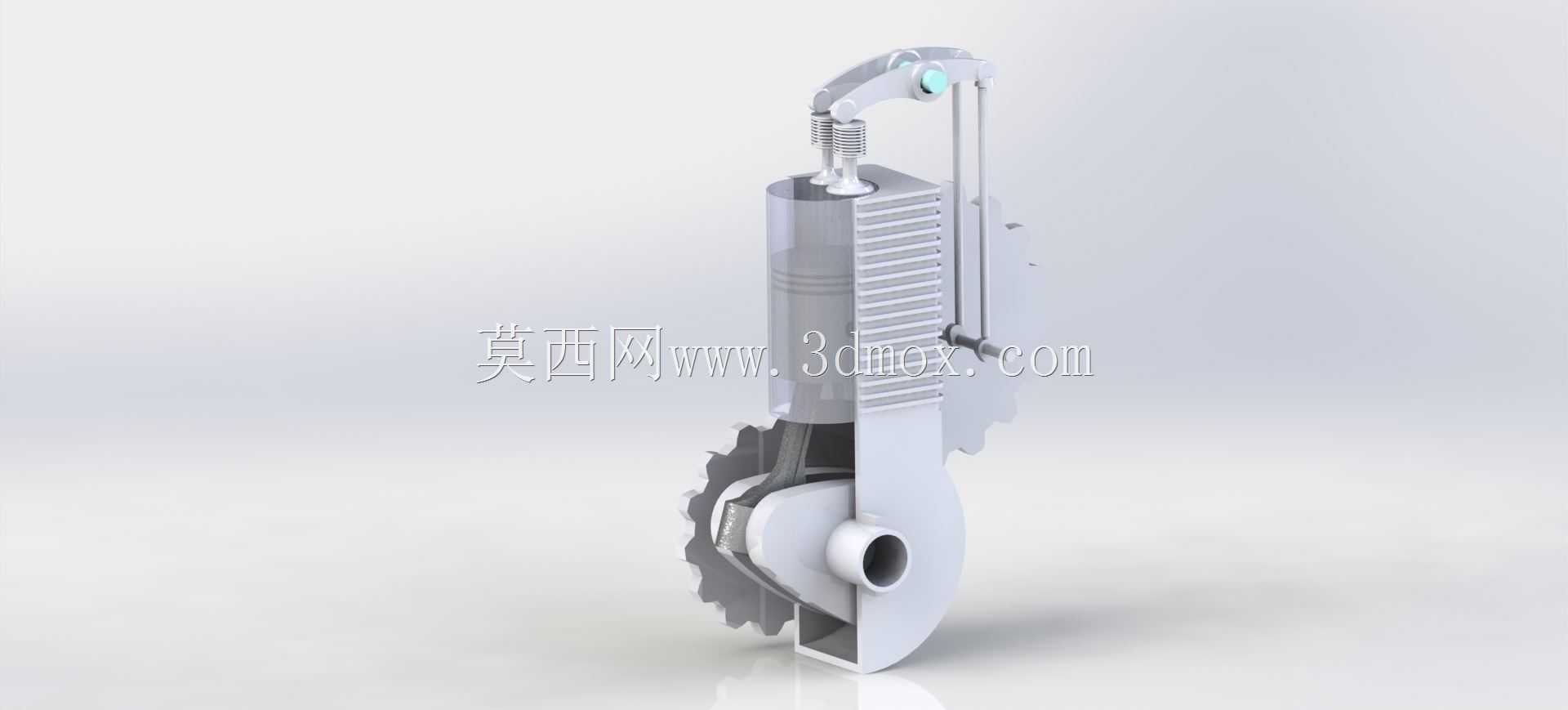

单缸风冷二冲程实验型发动机结构

　　这套动力结构的设计初衷，是面向小型动力实验场景做原理验证，区别于量产化的通用动力单元，整体结构围绕核心工作逻辑做了简化处理，方便实验过程中快速调整配气、传动参数，适配不同压缩比、点火提前角的测试需求。从实际应用场景来看，这类小型单缸风冷二冲程结构，常被用于小型航模动力测试、教学实验台架搭建、便携动力装置的原理验证环节，不需要复杂的冷却管路布设，依靠缸体表面的散热鳍片就能满足持续运转的散热需求，整体结构紧凑，不需要额外预留水冷系统的安装空间，对实验台架的空间占用极小。

　　从功能特性来看，这套结构整合了配气阀门与齿轮传动单元，将原本分散布置的配气机构、动力输出齿轮做了集成化设计，缸体侧方的散热鳍片沿轴向等距排布，鳍片厚度与间距经过匹配计算，在保证结构强度的前提下最大化散热面积，避免高转速实验过程中出现缸体过热导致的工况异常。顶部的气门组件采用顶置布置，配合侧方的传动齿轮实现配气相位的同步，齿轮组采用直齿结构，传动间隙控制在实验允许的公差范围内，既保证动力传输的直接性，也方便实验过程中快速更换不同齿数的齿轮，调整配气正时与输出转速比，适配不同的实验参数需求。动力输出端采用轴式输出结构，输出轴的安装位预留了标准的连接键槽，可直接对接测功机、负载飞轮等实验设备，不需要额外加工转接结构，降低实验准备阶段的加工成本。

　　设计思路上，整套结构优先保证原理展示与参数调整的便利性，没有做多余的外观包覆，所有核心功能部件都外露布置，实验过程中可以直接观察气门开合、齿轮啮合、活塞运动的全过程，方便记录不同工况下的部件运动状态。缸体与齿轮组的安装基准统一在底部的集成安装座上，安装座上预留了多组标准安装孔位，可直接固定在标准实验台架的T型槽上，安装孔的位置公差按照通用实验台架的标准设计，不需要额外制作转接固定板。安装边界方面，整套结构的横向最大尺寸集中在齿轮组外侧，齿轮的齿顶圆与安装座边缘预留了足够的安全间隙，避免运转过程中齿轮与周边实验设备发生干涉；竖向尺寸从安装座底面到气门组件顶端的高度控制在小型实验台架的允许安装范围内，不需要对台架做加高改造；纵向的缸体突出长度也做了限位，输出轴的伸出长度刚好满足常规联轴器的安装需求，不会因为轴伸过长导致运转过程中出现轴系挠曲变形。

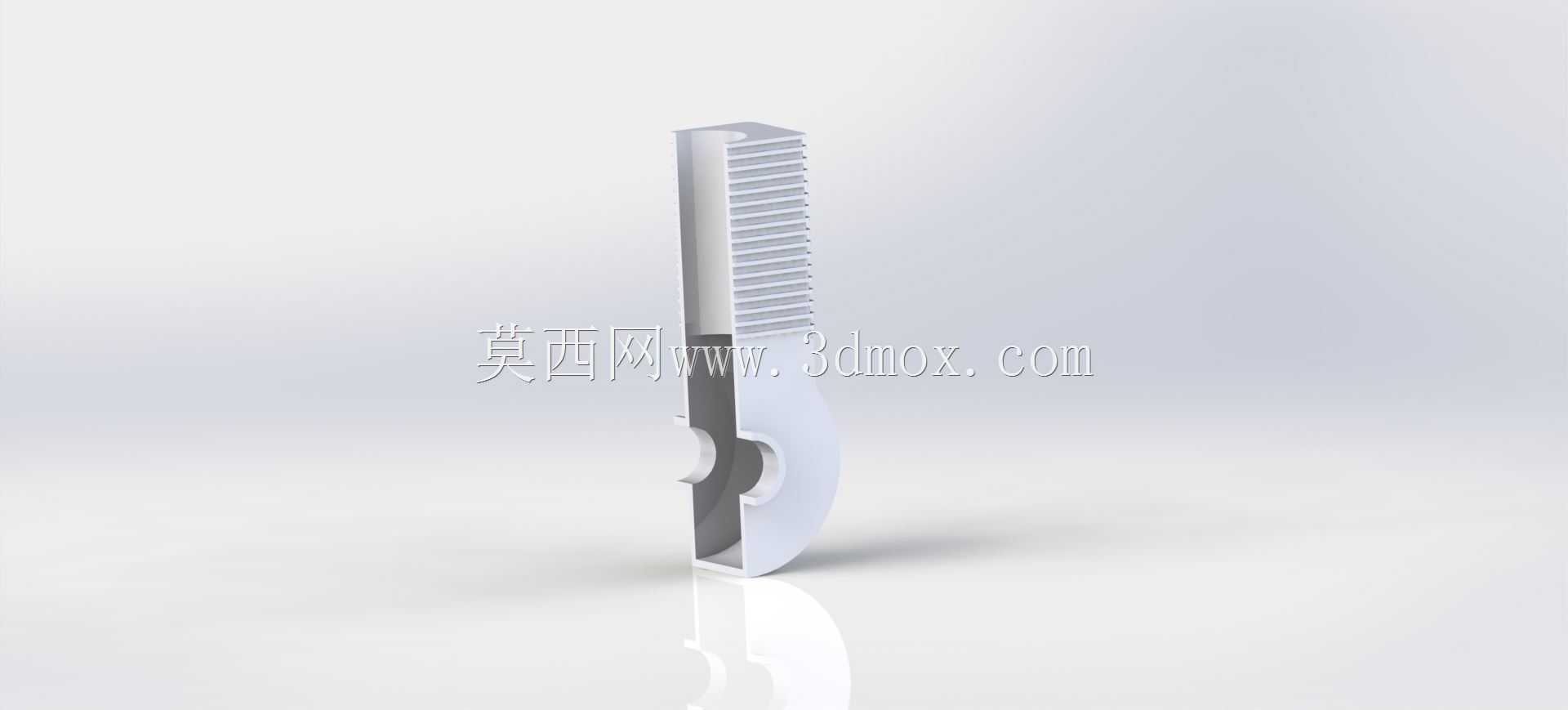

　　细节结构上，气门组件的回位弹簧采用外置布置，方便实验过程中快速更换不同刚度的弹簧，测试不同转速下的气门回位效果；齿轮与输出轴之间采用键连接加锁紧螺母的固定方式，既保证传动过程中不会出现周向窜动，也能快速拆卸更换齿轮；缸体与安装座之间采用定位销加螺栓的固定结构，每次拆装缸体后都能保证位置精度，不需要重新校准传动齿轮的啮合间隙。风冷结构的散热鳍片与缸体采用一体化设计，避免了装配式鳍片的接触热阻，提升散热效率，在持续高转速实验工况下，缸体表面温度可以稳定在材料允许的工作范围内，不会出现局部过热导致的部件变形。整套结构没有集成复杂的润滑系统，采用二冲程动力常见的油雾润滑方式，适配实验过程中短时间、高频率启停的测试需求，不需要定期更换润滑机油，减少实验过程中的维护工作量。
