燃气涡轮发动机带压气机涡轮结构

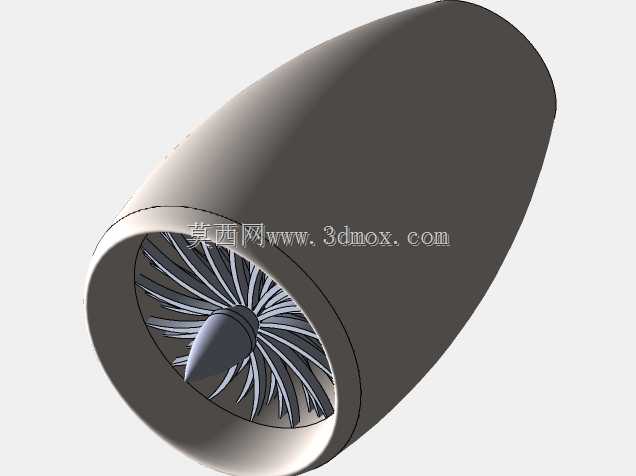

　　该模型呈现的是燃气涡轮发动机的核心流道与转子总成，外部为流线型短舱壳体，内部包含多级轴流压气机叶轮、涡轮叶轮及连接转子轴。结构表达重点放在气动外形、叶片排布和轴向装配关系上，适合用于动力装置原理展示、结构方案评审、教学演示以及初步总体布置校核。

　　从实际用途看，这类装置依靠压气机对来流空气逐级增压，空气进入燃烧室与燃料混合燃烧后形成高温高压燃气，再驱动涡轮膨胀做功；涡轮输出功一方面带动压气机维持循环，另一方面可作为推进或轴功输出来源。模型虽然未展开燃烧室、附件机匣和支承系统，但已把决定气流通道轮廓的外壳、叶尖间隙区域和转子级间位置表现出来，能够帮助设计者判断主要部件的相对尺度。

　　外形上，外壳采用收敛—扩张过渡的回转体造型，前端进气口圆润，后端排气口形成环形通道，表面连续光顺，有利于降低外部阻力并维持内部流场稳定。内部转子由多级叶片盘组成，压气机端叶片较密、展弦比较大，用于在较小轴向尺寸内完成多级增压；涡轮端叶片承受高温燃气，叶片形态更宽厚，叶根与轮盘连接区域在模型中以实体结构体现，便于后续细化榫头、封严和冷却结构。

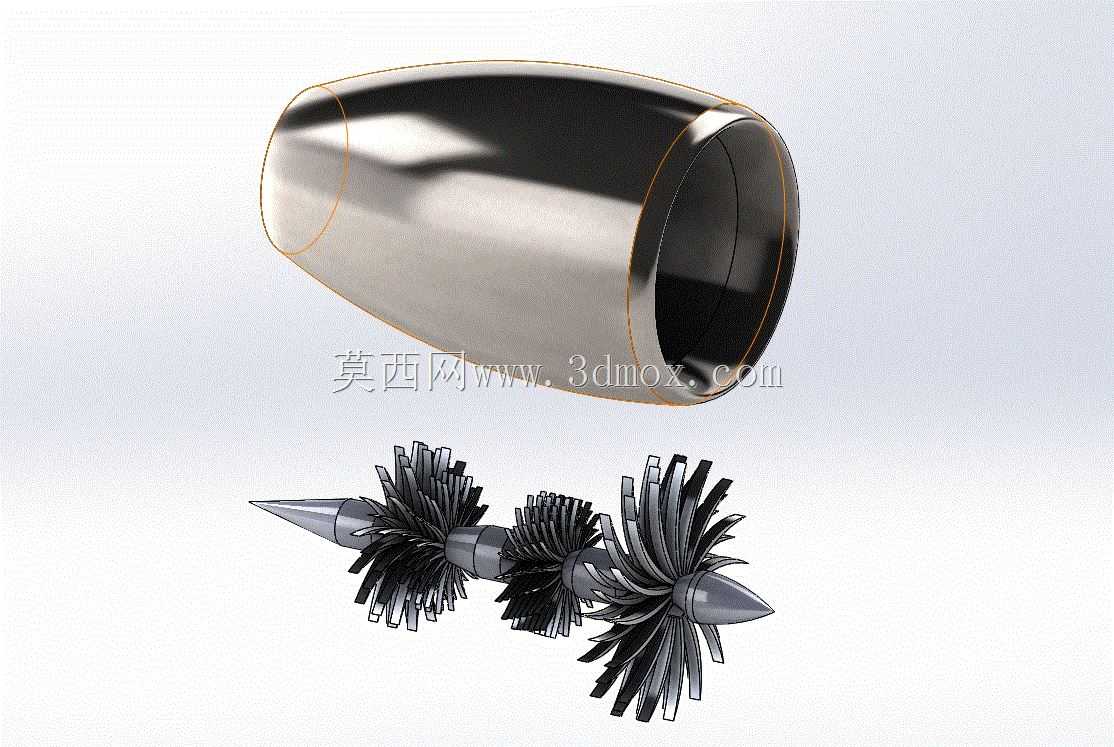

　　设计思路上，模型把发动机拆分为外壳与转子两个可视层次：外壳决定安装包络和气流边界，转子决定级数、直径和轴向跨度。进行设备选型或三维布置时，可先依据外壳最大外径确定机舱、试验台或支架的容纳空间，再按转子总长预留前后轴承支承位置。若用于教学或仿真前处理，该结构可直接作为划分压气机段、涡轮段和流道区域的参考，后续再补充叶片数、翼型截面、转速、材料和热边界等工程参数。

　　安装边界方面，短舱外表面为主要干涉检查面，后端环形出口需与排气喷管或试验台收集段保持同轴；转子轴两端应预留联轴器、轴承座和润滑接口空间。多级叶轮之间的轴向距离不能随意压缩，否则会影响叶片装配、轮盘强度和检修拆装。整体结构对中性要求高，建模时需保证壳体中心线、转子轴线和各级叶轮回转中心一致，避免在装配验证中出现偏心、叶尖碰磨或流道错位。
