BME280温湿度气压集成传感模块结构设计

　　这款集成式环境传感模组的设计，核心围绕多参数同步采集的小型化需求展开，在消费电子、工业环境监测、智能家居、可穿戴设备等场景中，这类集成传感单元已经成为环境参数采集的核心部件，替代了过去需要分别部署温度、湿度、气压三类独立传感器的冗余方案，大幅缩减了采集端的布板空间与布线复杂度。从实际使用场景来看，这类模组常被嵌入到气象监测终端、室内空气品质检测设备、无人机高度定高模块、智能恒温恒湿家电、户外穿戴导航设备中，通过同步采集三类环境参数，为设备提供环境感知的基础数据支撑，比如气压参数可辅助修正海拔高度测量误差，温湿度数据可联动设备的温控、湿控执行单元，实现闭环调节。

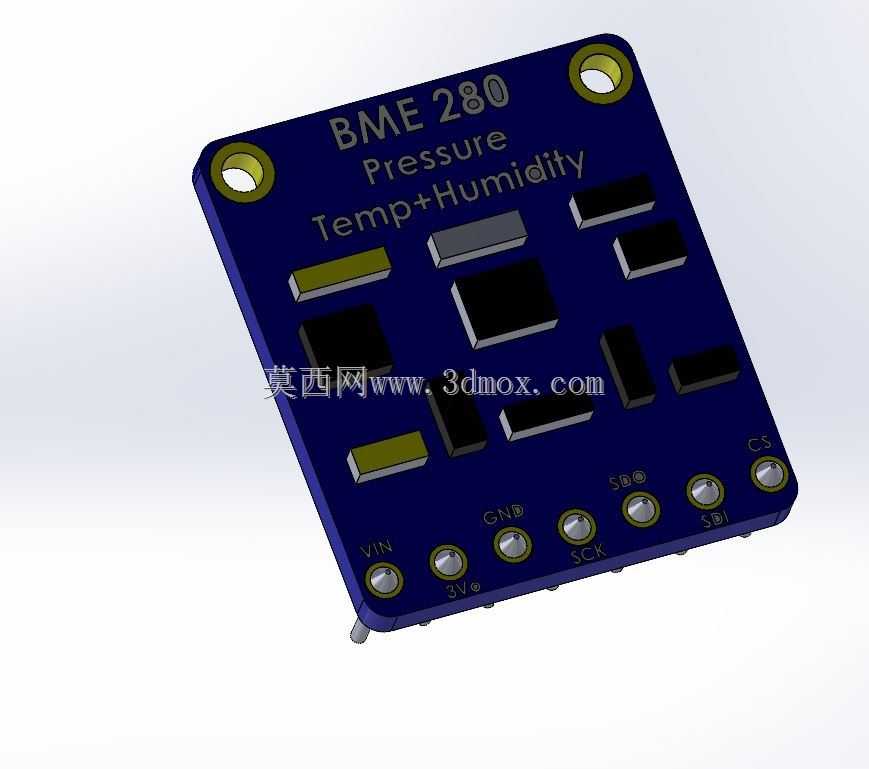

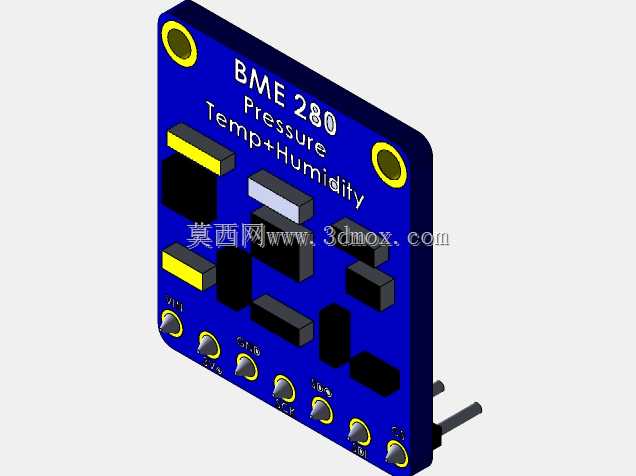

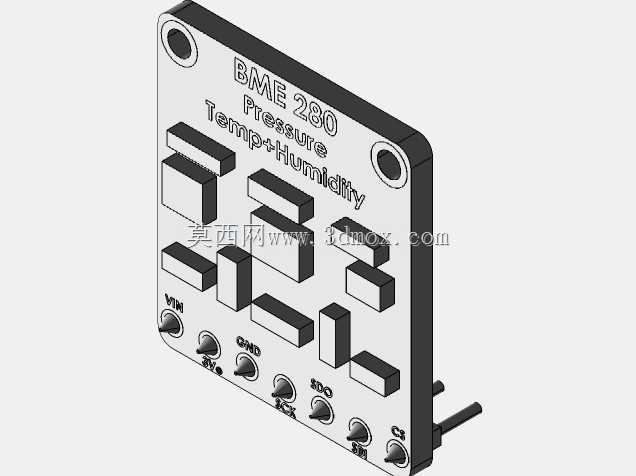

　　设计过程中首先考虑的是多传感芯片的集成布局，模组采用双层FR-4印制板作为基底，将BME280核心传感芯片布置在板卡中心区域，周边配套布置电源滤波电容、上拉电阻、通讯接口保护元件，所有贴片元件的排布避开了核心传感芯片的通气路径，避免元件遮挡导致的参数采集偏差。板卡的外形采用圆角矩形设计，四个边角位置设置了金属化安装孔，安装孔的内径匹配常用的M2铜柱与螺丝规格，孔位周边做了露铜接地处理，既可以通过铜柱实现板卡与设备壳体的固定，也能辅助实现板卡的电磁屏蔽，降低周边电路对传感信号的干扰。板卡边缘引出的排针引脚按照标准I2C通讯接口定义排布，依次设置电源、地、串行时钟、串行数据引脚，引脚间距采用标准2.54mm规格，既可以直接插装在面包板上做原型验证，也可以通过排针焊接到主控板卡上实现量产装配，适配不同阶段的开发与生产需求。

　　从功能特性来看，这款模组将温度、湿度、气压三类传感单元集成在单颗芯片内部，通过统一的数字通讯接口输出校准后的参数数据，不需要外部额外增加信号调理电路，板卡上预留的滤波电容可以有效滤除电源纹波对采集精度的影响，保证数据输出的稳定性。设计时特意将核心传感芯片的上方区域做了无元件遮挡处理，保证空气可以顺畅流通到传感芯片的感应区域，避免板卡上其他元件发热导致的温度测量偏差，同时板卡的布线过程中，将电源走线与信号走线做了分层处理，数字通讯走线做了等长与阻抗匹配，降低高速通讯过程中的信号反射问题。安装边界方面，板卡的整体长宽尺寸控制在常见的小型传感模组通用规格内，安装孔的中心距与同类型通用传感模组保持兼容，用户在替换旧款模组时不需要重新设计安装结构，直接沿用原有固定位即可完成装配，板卡的整体厚度控制在较低水平，排针焊接完成后的整体高度也适配紧凑空间的装配需求，不会在设备内部占用过多的堆叠空间。

　　在实际选型适配过程中，这类集成模组的设计充分考虑了不同应用场景的适配性，比如在户外设备中使用时，板卡的阻焊层采用耐高低温的材质，贴片元件全部选用工业级温度范围的型号，可以在宽温域环境下稳定工作；在消费电子类产品中使用时，板卡的整体功耗控制在极低水平，支持休眠模式下的微功耗运行，适配电池供电的便携设备续航需求。设计过程中也充分考虑了量产的可制造性，所有贴片元件都采用标准封装规格，适配常规SMT贴片机的生产流程，不需要定制特殊的钢网与贴装程序，安装孔的设计也兼容波峰焊与回流焊的生产工艺，不会在生产过程中出现元件遮挡、焊接不良等问题。从结构可靠性角度来看，板卡四个边角的安装孔可以承受常规装配过程中的螺丝锁紧力，不会出现板卡开裂的问题，排针引脚的焊接位置做了加大焊盘处理，提升引脚的焊接强度，避免反复插拔过程中出现焊盘脱落的问题。
