双工位商用茶饮萃取设备结构设计

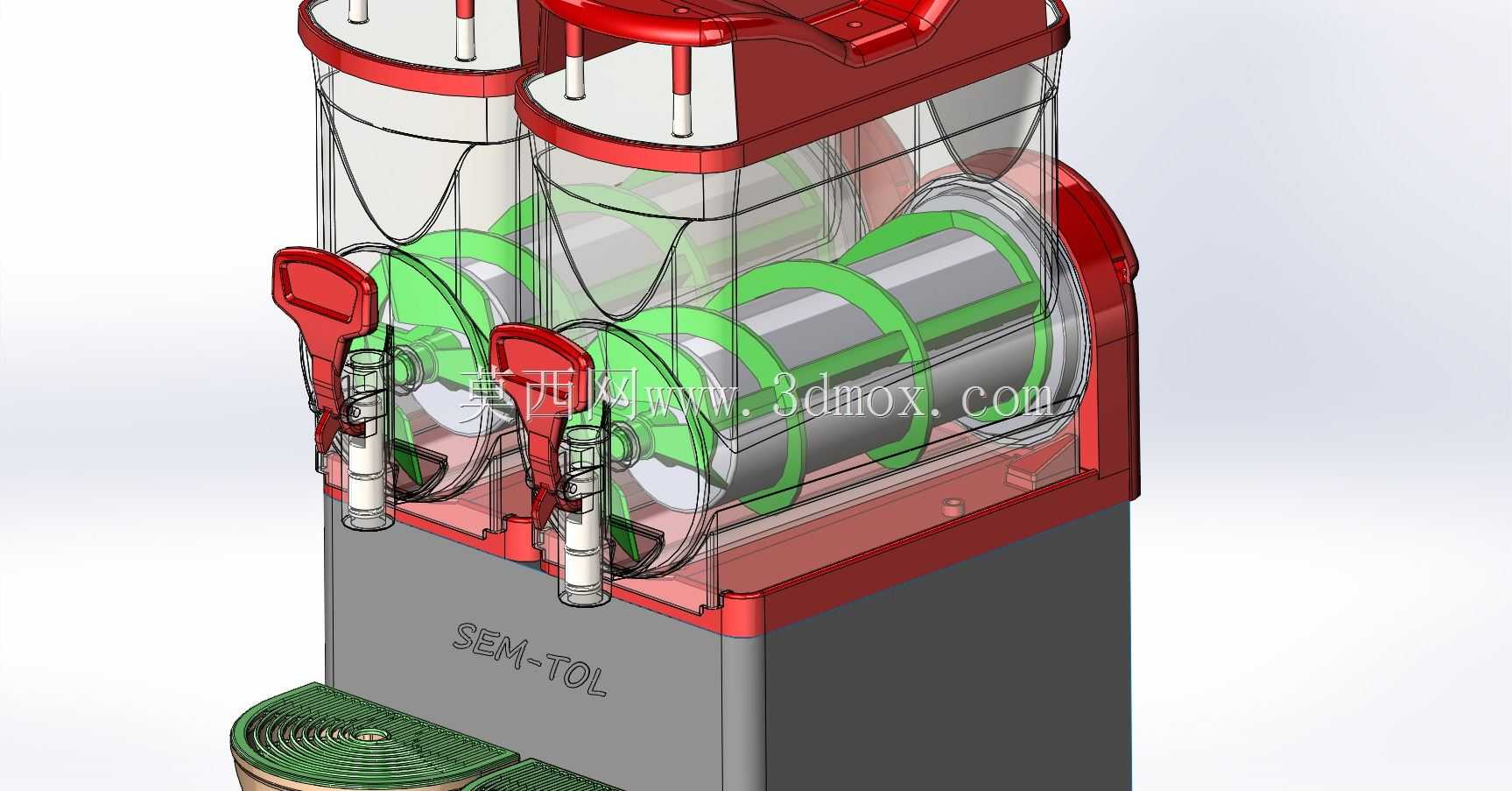

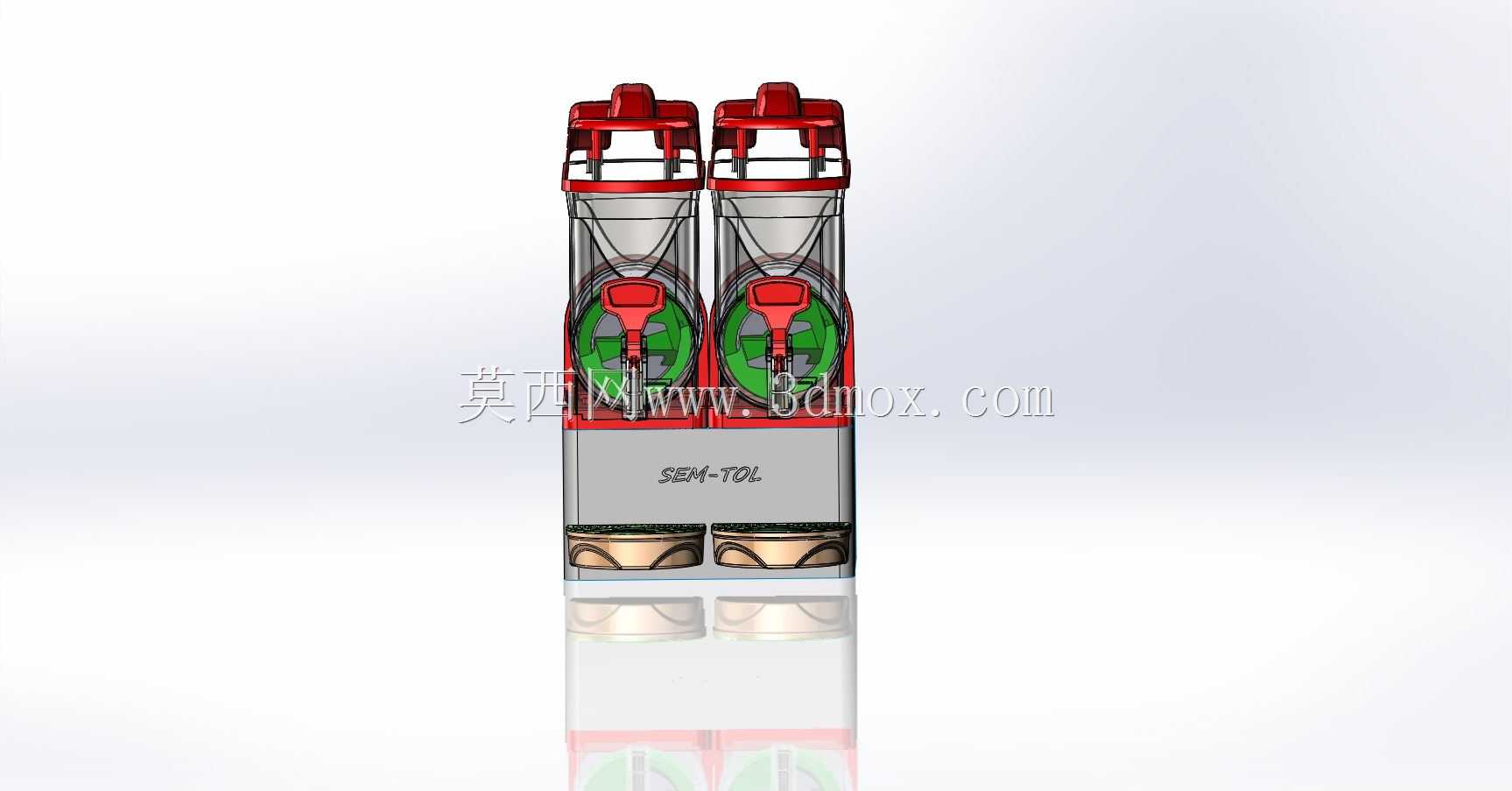

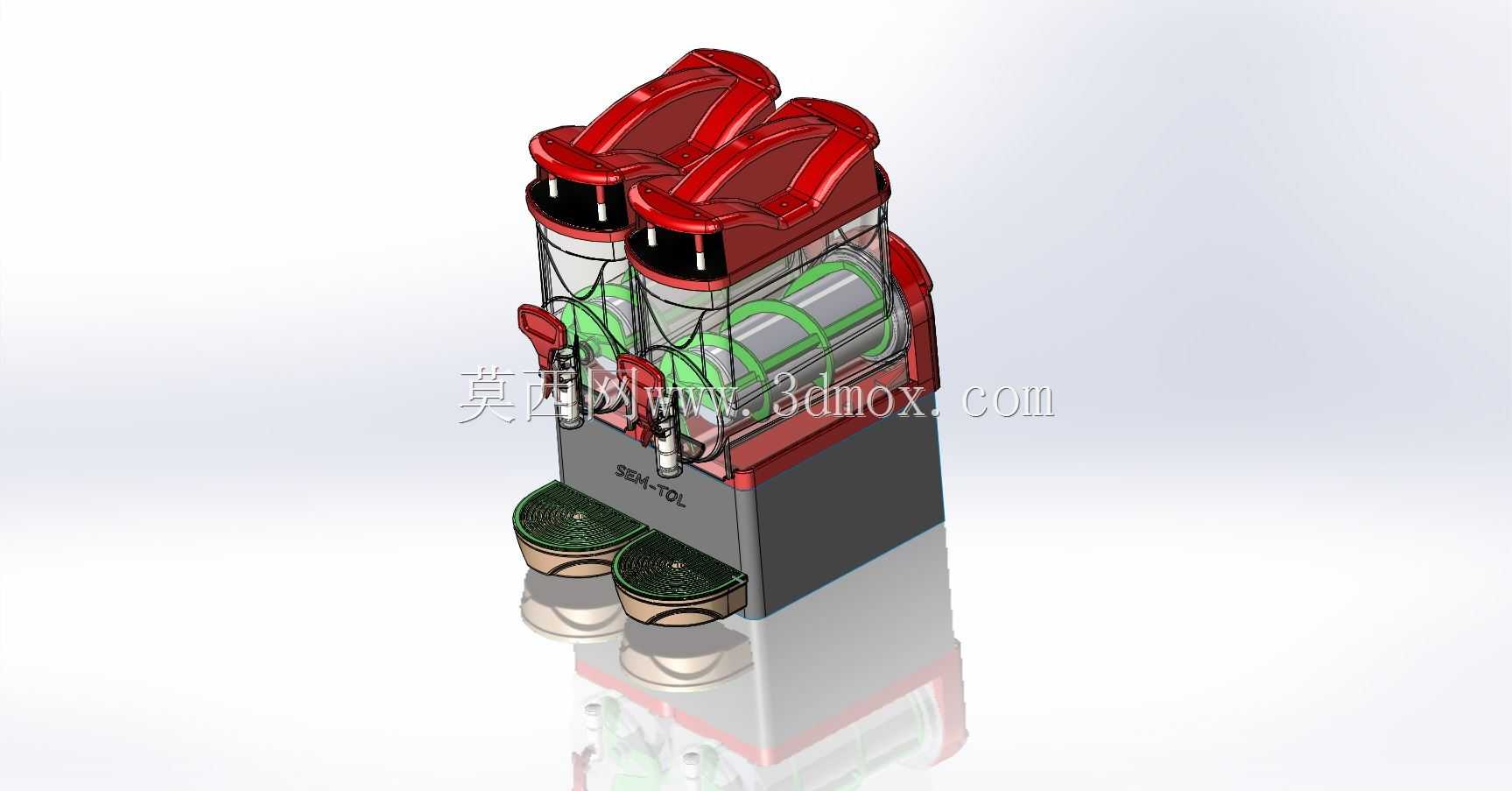

　　从三维结构拆解来看，这套双工位饮品制备单元的核心定位是线下茶饮门店、便利店鲜食区以及自助餐饮场景的前端出餐工位，整体采用左右对称的双路独立腔体布局，可同时承接两杯同规格饮品的萃取、冲泡作业，能有效压缩高峰时段的单均出餐等待时长。设备上部的红色护罩为功能集成区，内部预留了滤芯安装位、流体管路走线槽以及控制元件的安装空间，透明视窗采用耐温食品级材质，既可以直观观察内部腔体的工作状态，也能在日常运维时快速判断滤芯污堵、管路渗漏等常见故障，无需完全拆解上盖即可完成初步排查。下部灰色基座为整机的承重与动力核心，内部可容纳泵组、加热模块以及主控电路板，基座正面预留了品牌标识与操作按键的安装平面，底部两个圆形工位为杯座定位区，带有限位凸边，

　　可适配常规口径的一次性纸杯与商用玻璃杯，避免接取过程中杯体偏移导致的液体洒漏。设计阶段优先考虑了门店的台面安装边界，整机的竖向高度控制在常规台面吊柜的净空范围内，横向宽度适配标准600mm宽度的商用操作台，左右两侧预留了足够的散热间隙与管路接驳空间，背部预留了进水、排水以及电源接口的统一走线位，可直接对接门店的净水系统与排水管路，无需额外改造台面开孔。结构上上下腔体采用卡扣加密封胶条的连接形式，既保证了内部带压工作状态下的密封性，也方便日常拆卸清洗与耗材更换；红色护罩的曲面造型做了脱模斜度优化，适合批量注塑加工，透明视窗与护罩的配合位设计了定位止口，装配时可快速对位，减少产线的装配调试工时。从流体路径来看，双路管路完全独立，

　　单路维护或故障时不会影响另一路的正常使用，每一路都设置了独立的流量与温度控制区间，可根据不同饮品的制备需求调整参数，兼顾茶类萃取、咖啡冲煮等多类饮品的制作需求。基座底部做了加高脚垫设计，既可以隔绝台面积水对机体底部的侵蚀，也能留出空间让底部的散热气流顺利流通，避免长时间连续工作时内部热量积聚。整机的重心集中在下部基座区域，上部腔体多为轻量化的储水与过滤组件，满载状态下也不会出现头重脚轻的问题，门店日常使用时无需额外固定，直接放置在平整台面上即可稳定运行。
