双辊同步传动支撑机架总成结构

　　这套辊式传动支撑结构，常出现在窄幅料带牵引、薄材压合、连续包装工序的辅助工位里，整体采用卧式平行双轴布局，两根主辊轴沿水平方向贯穿两侧立式支撑板，轴端通过同步齿轮建立传动关联，保证两辊转速匹配、转向对应，避免走料过程中出现速差拉扯、料面起皱的问题。

　　从实际安装边界来看，两侧立式支撑板通过底部地脚固定在平直基座上，支撑板上开设同轴的轴承安装位，辊轴两端装入轴承后由端盖限位，既约束辊轴的径向跳动，也预留了合理的轴向窜动间隙，补偿长轴加工带来的热胀冷缩余量。底部基座为整板式结构，板面预留安装孔位，可直接固定在设备主机台面或者生产线型钢架上，安装时只需校准两支撑板的平行度、保证两辊轴线水平共面，即可完成主体定位，不需要额外复杂的调校工装。

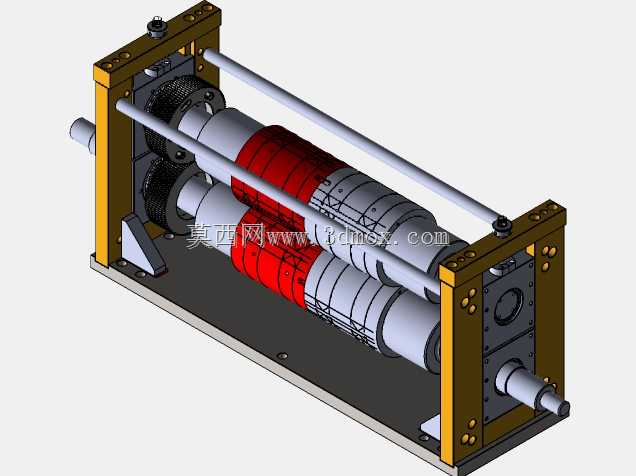

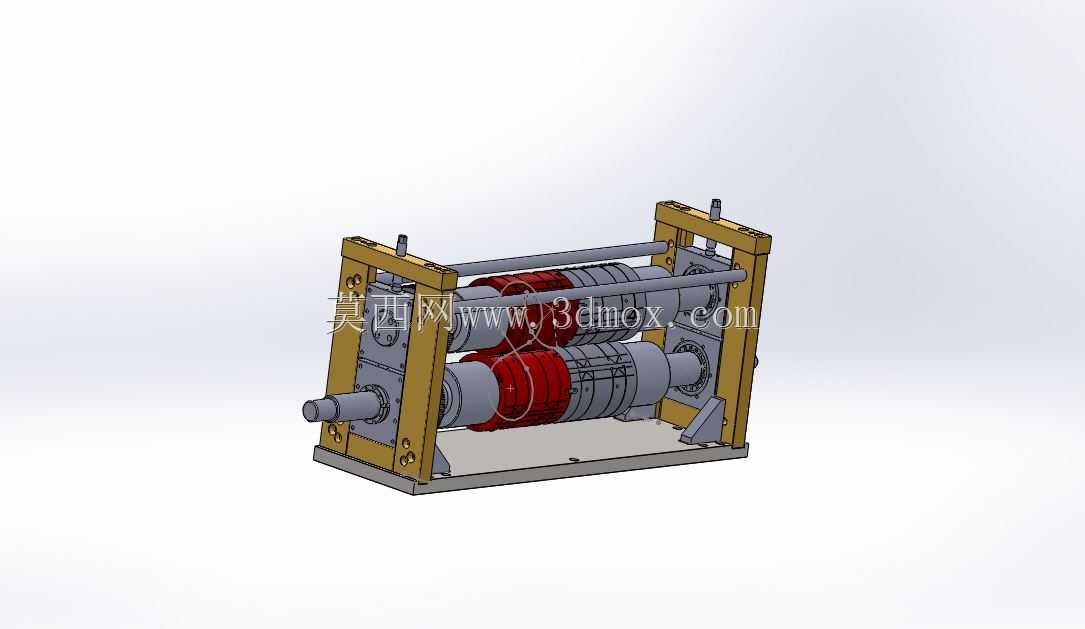

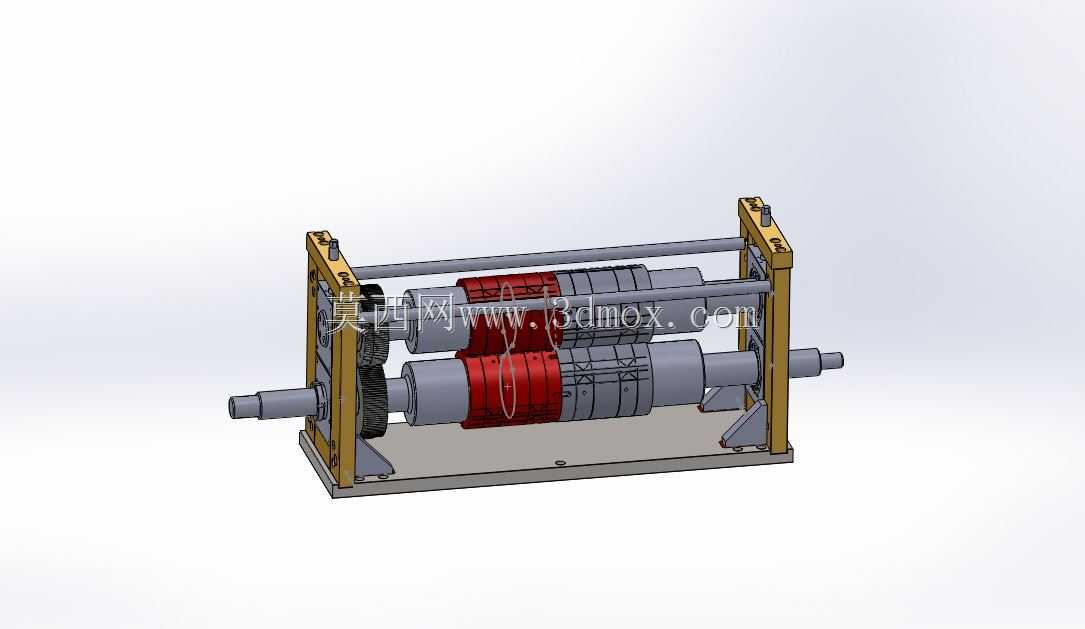

　　设计层面，该结构把传动件和支撑件做了明确分区：齿轮传动组布置在机架外侧，和中间的辊面工作区隔开，既方便日常加注润滑脂、检查齿面啮合状态，也能避免润滑介质污染辊面接触的物料；中间辊身分段设置不同直径的轴段，红色标注的区域为工作接触段，其余轴段做退刀槽和避让设计，既减轻整体重量，也给配套的压轮、导向件留出装配空间。两端支撑板采用加厚板材铣削成型，上部和下部都设置三角加强筋，抵消辊轴受载后产生的倾覆力矩，防止长期运行出现支撑板变形、辊轴偏载的问题。

　　在功能特性上，该结构可根据工况更换不同表面材质的辊套，比如包胶辊用于柔性薄膜牵引，金属光辊用于硬质片材定位，齿轮侧可外接驱动电机或者联动主机动力链，不需要单独增设复杂传动组件。整体结构没有冗余的复杂曲面，所有零部件都采用常规机加工工艺即可实现，维护时只需拆开外侧端盖就能抽出辊轴更换轴承或者辊面，适配中小批量连续生产的工位需求，也可作为非标自动化设备里的标准牵引模组直接调用，在包装、纸品、薄膜复合类产线中都能找到对应的应用位置。
