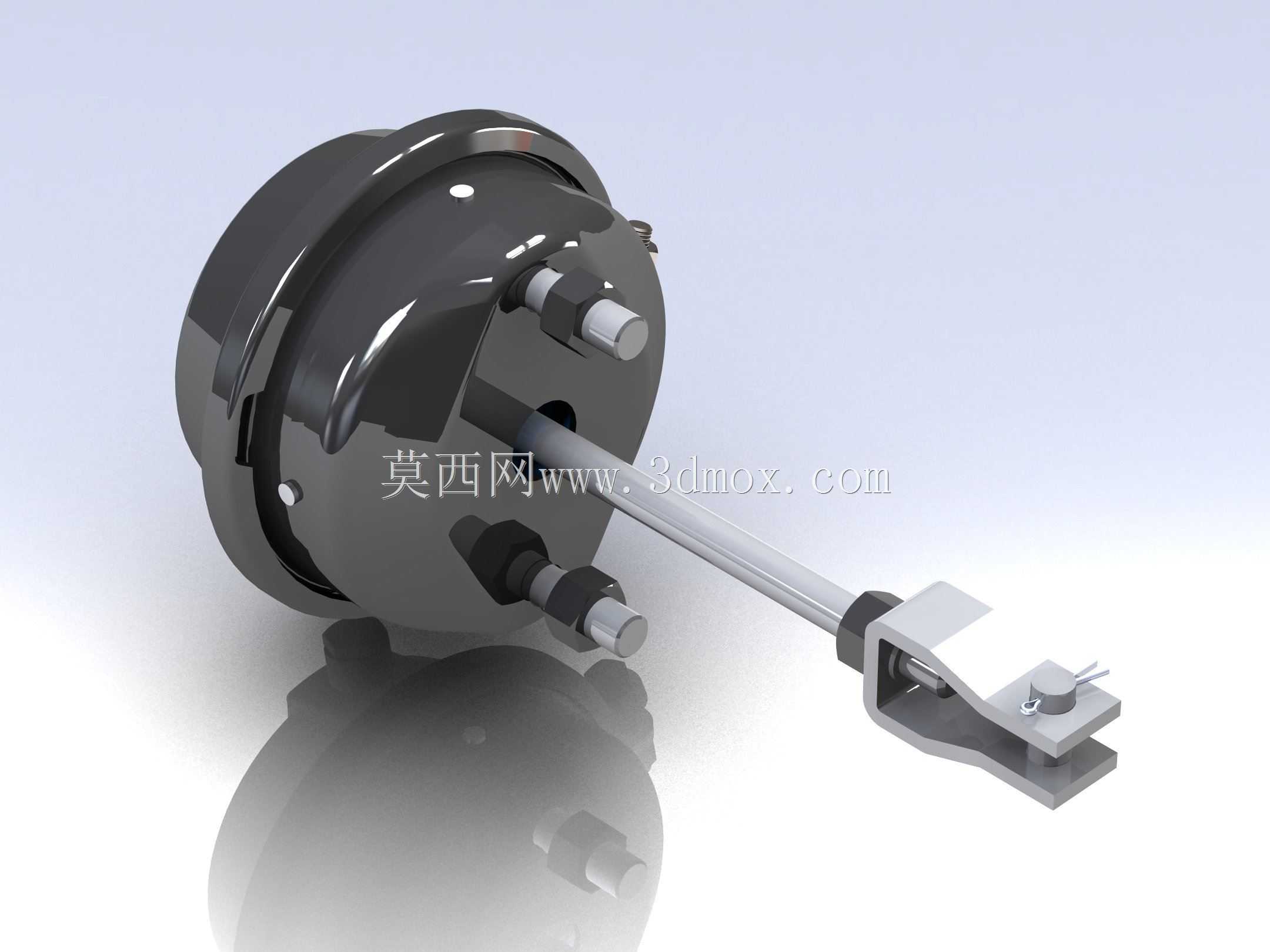

24寸膜片式行车空气制动执行腔体

　　商用车气压制动回路里，制动气室是把压缩空气压力转化为机械推力的末端执行件。24英寸规格的膜片式行车制动气室多用于中重型货车、客车或挂车的车桥端，承担常规行车制动任务。其工作逻辑并不复杂：储气筒来的压缩空气经制动阀进入气室腔后，推动橡胶膜片克服回位弹簧变形，膜片再通过推杆把轴向力传递给制动调整臂，进而带动凸轮轴张开制动蹄，实现车轮制动。这个结构在整车上的安装位置决定了设计必须兼顾密封可靠性、抗振能力和有限布置空间。

　　从结构组成看，该腔体主要由冲压壳体、膜片、推杆、回位弹簧、卡箍和连接叉组成。壳体通常采用深拉伸钢板并做防腐处理，以抵御底盘泥水、盐雾和石击；膜片是核心密封与传力元件，需要在反复弯折、高低温及油污环境下保持弹性和耐压寿命。推杆端部的连接叉用于与制动调整臂铰接，其销孔中心距、螺纹旋合长度和开口尺寸直接影响装车互换性。回位弹簧则在气压解除后保证推杆迅速回位，避免制动拖滞。

　　设计这类部件时，首先要明确有效作用面积与输出推力的关系。24英寸规格对应的膜片直径较大，在相同输入气压下能够提供更大的推杆推力，适合匹配制动力矩需求较高的车桥。但大直径也意味着壳体径向尺寸、安装高度和重量增加，因此在底盘布置时必须校核与钢板弹簧、车架纵梁、轮胎及轮毂周边的间隙。推杆行程需要与制动器间隙、调整臂自动补偿能力相匹配：行程过短会导致制动力建立不足，行程过长则可能使膜片进入异常变形区，加速疲劳损坏。

　　安装边界方面，气室通常通过壳体上的安装孔或支架固定在车桥制动底板附近，推杆轴线应尽量与调整臂输入孔运动轨迹保持合理角度，以减少侧向力和铰接磨损。连接叉销孔与调整臂的配合、推杆伸出长度以及初始安装角都会影响制动响应和力传递效率。建模时需要把卡箍压紧区域、膜片夹持密封面、推杆导向段和弹簧座定位关系表达清楚，因为这些位置直接决定装配后是否漏气、是否偏磨以及回位是否顺畅。

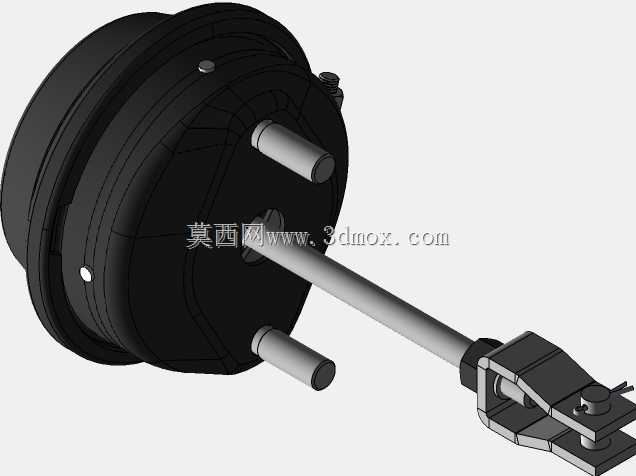

　　在实际维修与选型中，还要关注气室的工作气压范围、最大允许行程、接口螺纹规格和安装孔距。气压过高可能造成膜片或壳体过载，过低则推力不足；弹簧刚度需平衡回位速度与制动响应；推杆表面应具备一定耐磨和防锈能力。三维结构设计若能完整呈现壳体外形、推杆伸出状态、连接叉铰接关系和外部安装尺寸，就能为底盘布置、制动系统匹配以及售后拆装校核提供直接依据。
