符合DIN74060的24*30空气制动气室

　　这款双腔空气制动执行部件，主要适配中重型商用车、挂车、工程作业车辆的气压制动回路，同时集成行车制动与驻车应急制动两套独立的气动执行逻辑，完全遵循DIN74060相关制动部件的尺寸与性能规范，24英寸工作侧对应日常行车制动的作动腔，30英寸紧急侧对应弹簧储能的驻车与应急制动腔，两套腔室物理隔离，即便行车制动气路出现失压故障，储能弹簧侧也能自动触发制动动作，避免车辆出现溜车、制动失效的安全隐患。

　　从实际装车场景来看，这类制动气室通常安装在车桥制动底板附近的支架上，输出端通过推杆连接制动调整臂，将气压产生的轴向推力转化为制动凸轮的转动力矩，推动制动蹄片张开贴合制动鼓，实现车辆减速或驻车锁止。设计过程中首先要明确两个腔室的作动行程边界：工作腔的额定行程需要匹配常规制动的蹄片磨损余量，预留出足够的调整空间，避免蹄片磨损后行程超限导致制动力不足；紧急侧的弹簧储能腔需要在完全泄压状态下输出足够的推杆推力，同时在解除驻车时，通入的压缩空气可以完全克服弹簧预紧力，将推杆完全回位，避免带刹行驶。

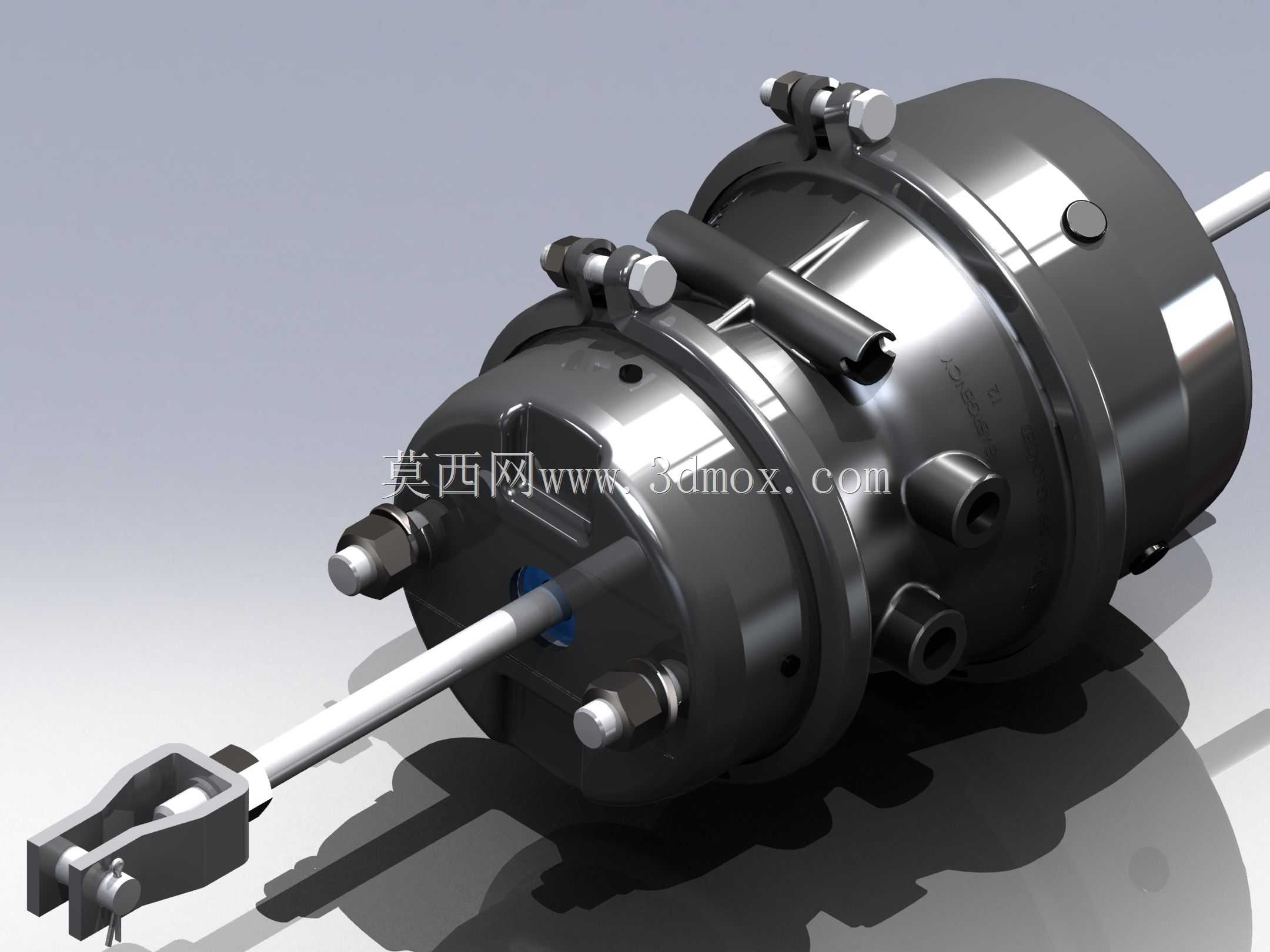

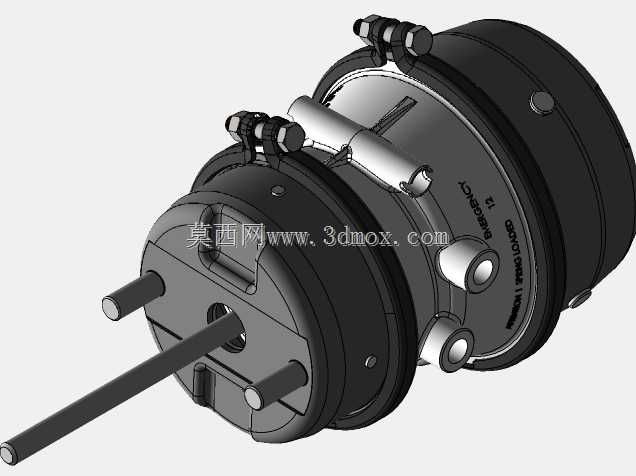

　　外形结构上，两个冲压成型的金属壳体通过卡箍紧固件拼接成密闭腔室，内部的橡胶隔膜、活塞、复位弹簧、储能弹簧按照气路逻辑分层布置，壳体上预留的气口分别对应行车制动气路与驻车解除气路，接口尺寸匹配常规商用车气动管路的快接接头规格，不需要额外改造管路即可完成替换。安装边界方面，推杆端部的叉形连接头尺寸、壳体固定支架的孔位间距都严格对应同规格量产车桥的安装尺寸，轴向总长度在推杆全伸与全缩状态下的差值控制在标准允许范围内，既不会因为行程不足导致制动蹄无法完全张开，也不会因为行程过大顶伤制动凸轮机构。

　　结构设计时还需要考虑车辆行驶中的泥水、盐雾、振动工况，壳体拼接处、推杆伸出端都设置了密封结构，避免外界杂质进入腔室划伤隔膜、导致弹簧锈蚀卡滞；壳体外部的紧固件做了防腐处理，应对底盘恶劣的工作环境。双腔独立的结构设计也让维保排查更加便捷，可以分别单独测试两个腔室的密封性与作动性能，快速定位气路故障点，在挂车、重载卡车的制动系统维保中，这类标准化的制动气室可以直接同规格替换，不需要针对车桥做额外的结构修改。
