汽车浮动对置活塞制动卡钳总成

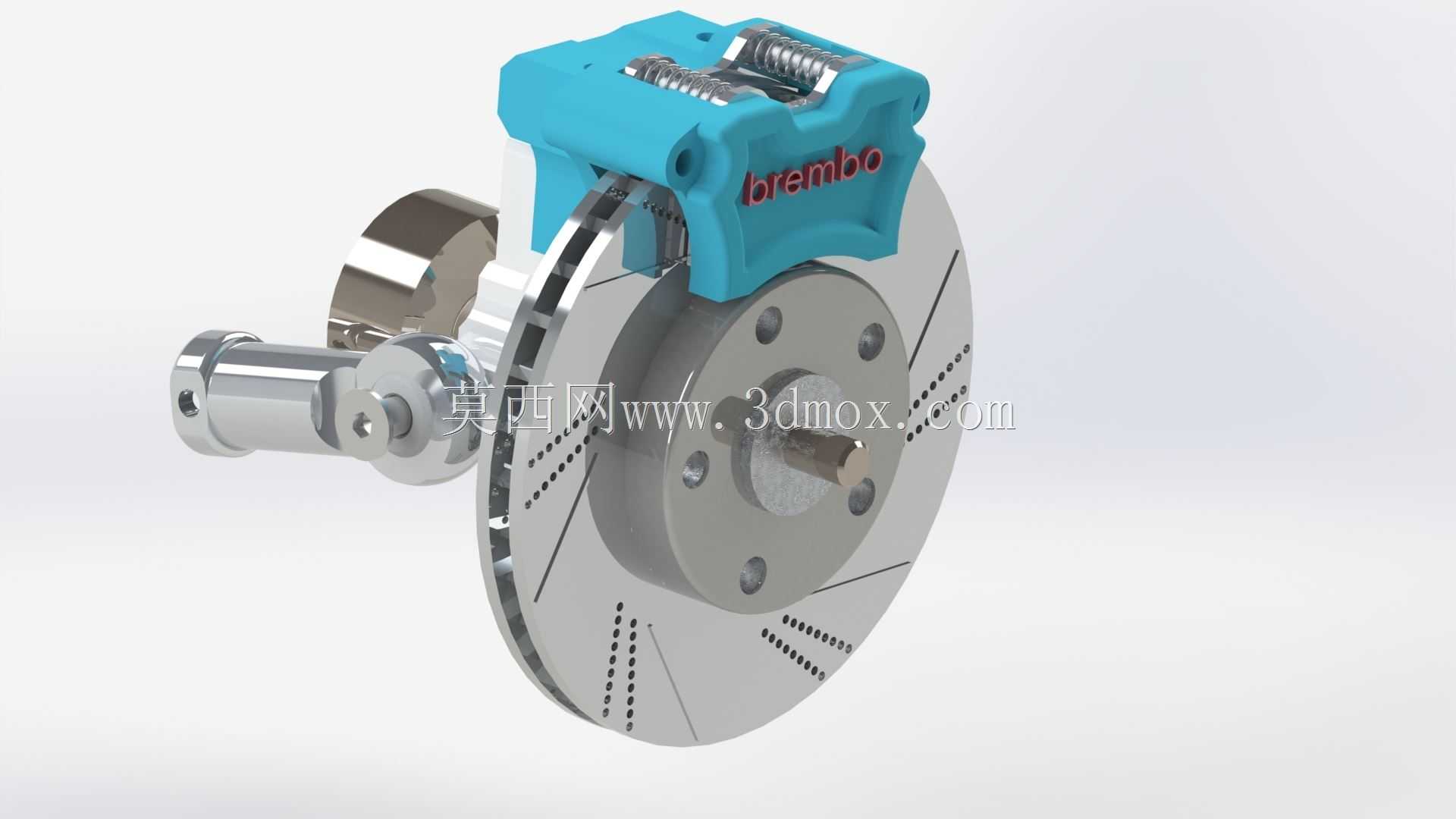

　　这套三维结构围绕乘用车盘式制动单元展开，完整还原了对置活塞浮动卡钳、划线通风制动盘、轮毂安装法兰及转向节连接段的装配关系，可直接用于底盘制动系统的空间校核、运动干涉检查与零部件选型比对。卡钳本体采用跨骑式布局，两侧活塞腔对称布置，制动时液压油推动两侧活塞同步压向摩擦片，从两个方向夹紧制动盘，相比单活塞浮动结构，制动力矩分配更均匀，热衰退抗性更好，常见于性能车与改装升级场景。

　　从实际装车边界看，制动盘通过中心法兰与轮毂轴承单元对接，盘面上均布的螺栓孔决定了与转向节、轮毂的安装节圆，建模时需严格保证孔位分度与中心定位面的同轴度，否则装车后会出现盘面跳动、制动抖动。盘体采用通风双层结构，内部径向散热筋在车轮转动时形成气流通道，把摩擦产生的热量快速带出；盘面加工的斜向划线沟槽用于刮除摩擦片表面的磨屑与水膜，在雨天或连续制动工况下维持稳定摩擦系数，这也是性能取向制动盘区别于普通实心盘的关键特征。

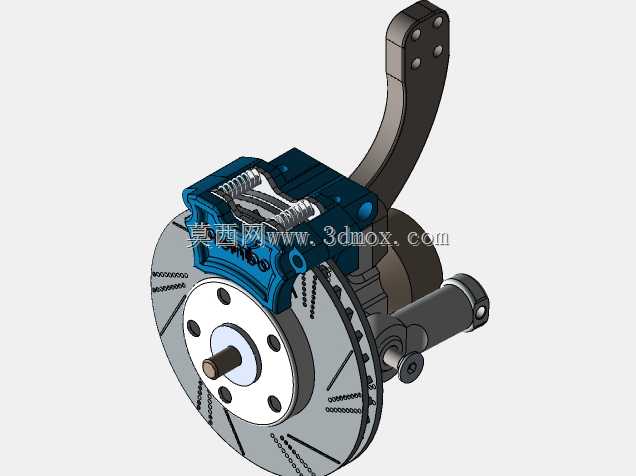

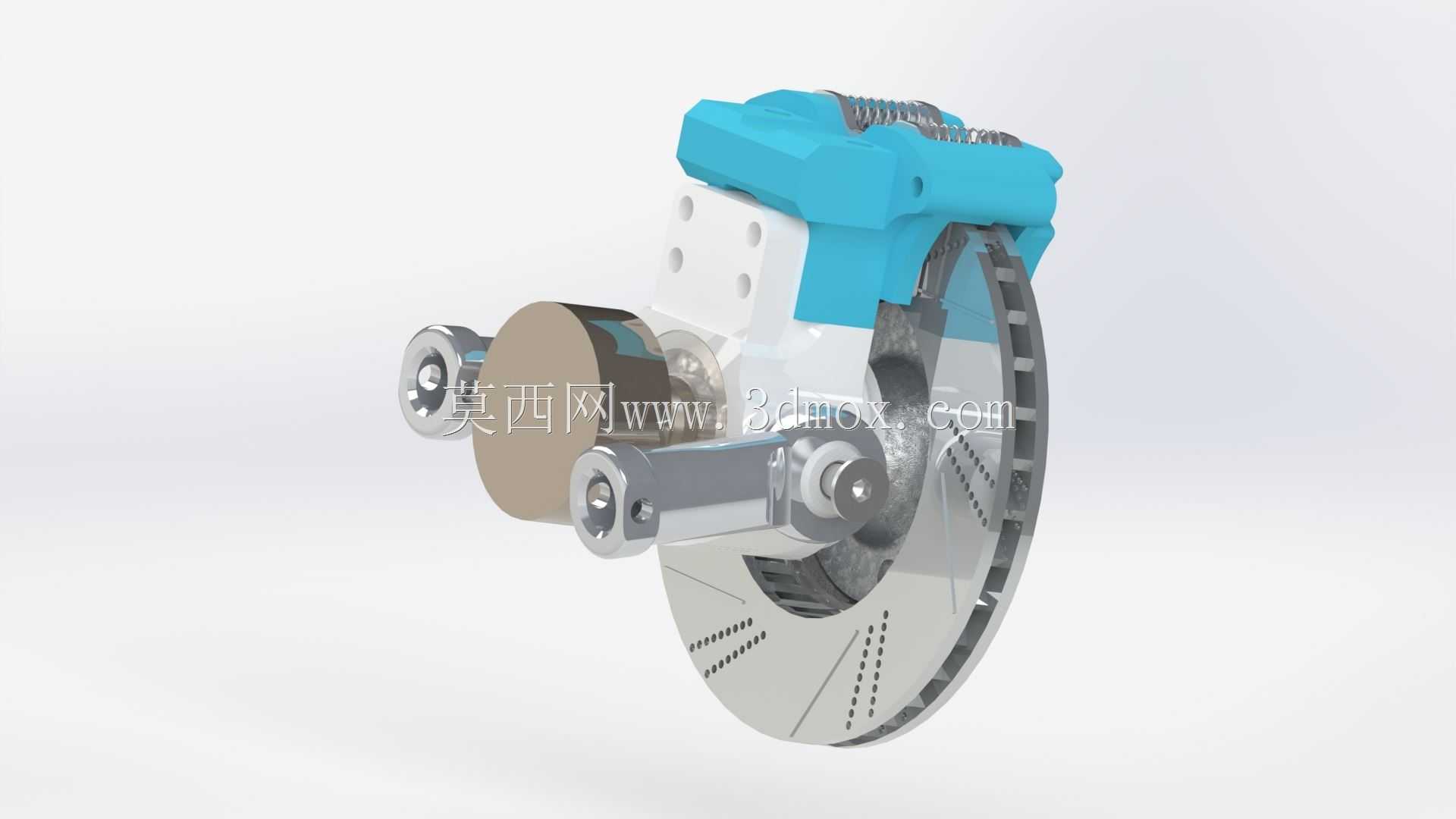

　　卡钳通过桥部跨夹在制动盘外缘，安装支架与转向节上的卡钳支座配合，装配时需预留摩擦片磨损后的退让间隙，同时保证卡钳在制动反力作用下沿导向销微量浮动的行程不与周边悬架杆件、轮辐发生干涉。模型中蓝色卡钳体上的活塞回位结构、放气嘴位置、进油口朝向都按真实装配逻辑布置，进油口需朝向底盘管路走线一侧，放气嘴处于卡钳最高点以便排出油路空气，这些细节直接决定了整车装配时的工艺可行性。

　　在工程应用层面，该总成的设计输入首先来自整车轴荷与目标减速度，据此确定制动盘有效半径、活塞直径与摩擦片面积，再结合轮辋内廓空间反推卡钳外包络尺寸——卡钳外缘与轮辐内壁必须保留足够间隙，避免颠簸工况下磕碰。转向节连接段的轴颈、锥面与锁紧结构也在模型中体现，可用于核对轮毂轴承的压装边界与半轴穿出空间。整套结构把制动执行、散热、安装定位三条主线整合在同一装配体中，结构工程师可借此梳理盘式制动器从制动力矩输出到热管理再到底盘安装的完整设计逻辑，也能作为卡钳轻量化、摩擦片磨损补偿等后续优化的基础参照。
