SCE10UU箱式直线轴承滑块结构

　　该模型呈现的是一种箱式直线轴承滑块单元，核心作用是为光轴提供低摩擦、可重复定位的直线导向。与单纯的直线轴承相比，这种带壳体的结构把轴承外圈约束在加工好的座体内，安装面直接贴合设备基板或滑台，省去了额外设计轴承孔、挡圈和压盖的工作，对紧凑型自动化设备尤其友好。

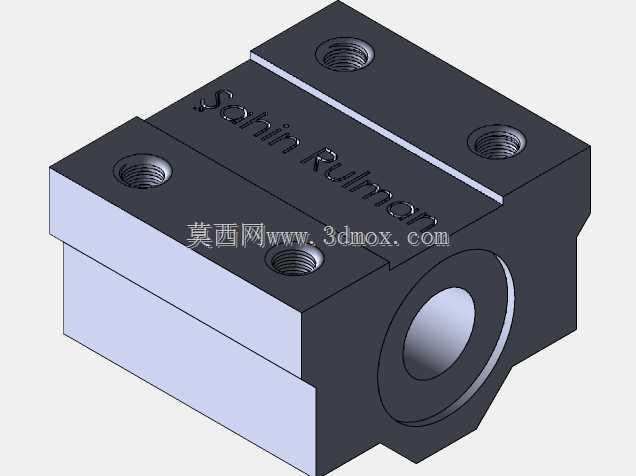

　　从结构上看，滑块主体为方块式壳体，中部贯通孔用于容纳直线轴承，端部可见轴承外圈与内孔配合边界；壳体上方布置四个螺纹孔，可用于安装工作台、夹具、传感器支架或其他随动部件。顶面开设的纵向槽使壳体在锁紧时具有一定收缩能力，能够调整对轴承外圈的夹持状态，同时改善装配公差累积带来的影响。侧面的圆形通孔既是光轴穿过区域，也是受力传递的关键位置，载荷通过滚珠或滑动副传递到壳体，再经底部安装面分散到设备框架。

　　在实际设备中，这类单元常见于点胶、搬运、检测、包装、打印和小型工装的直线运动轴。单根光轴配一个滑块可承担简单导向任务；两根平行光轴配两个滑块，则能形成稳定滑台，抵抗侧向翻转力矩。选型时不能只看轴径，还要结合行程、速度、负载方向、偏心距和润滑条件判断。若负载长期作用在滑块端部或工作台重心远离安装面，会产生附加弯矩，导致滚珠局部应力升高、运动阻力增大，甚至出现卡滞。

　　设计思路上，该模型把安装、导向和锁紧需求集中在一个较小体积内。底部平面承担定位基准，顶面螺纹孔负责连接，中部孔保证轴承同轴度。壳体外形并非单纯为了造型，棱角与切边既减轻重量，也为扳手、螺丝和周边零件留出操作空间。进行三维布局时，应先确定光轴中心高和滑块底面到运动平台的距离，再校核四个安装孔与相邻型材、电机、拖链或管路是否干涉。

　　安装边界方面，需要预留光轴穿过空间、轴承压入或固定空间，以及顶部螺钉的装配高度。若把滑块嵌入槽内使用，壳体宽度和端部圆弧位置必须与安装槽保持间隙；若采用表面安装，则底面平面度和螺钉锁紧顺序会直接影响顺滑度。对结构工程师而言，这类模型的价值不只在于外形复刻，更在于帮助确认轴系布置、连接孔位和运动包络，从而在设计阶段提前发现装配冲突与受力薄弱点。
