4080欧标槽工业铝挤型支撑构件

　　这款40×80截面的槽式铝型材，在自动化产线和非标设备里属于承重型材，常见于立式机架立柱、大跨度横梁、输送线侧梁以及防护围栏的主受力段。相比40×40轻型材，它在80mm方向拥有更高的截面惯性矩，当跨度加大或承受侧向载荷时，弯曲变形会明显减小，因此在需要悬挂模组、拖链、线缆槽或气动元件的工位上，选型时会优先考虑这类宽截面型材。

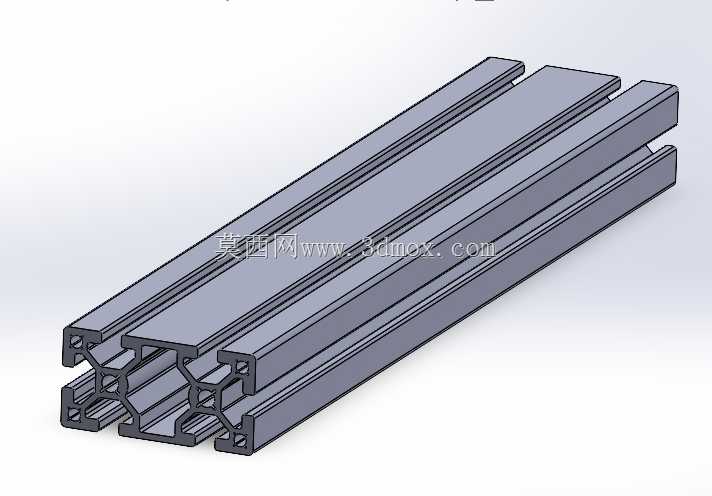

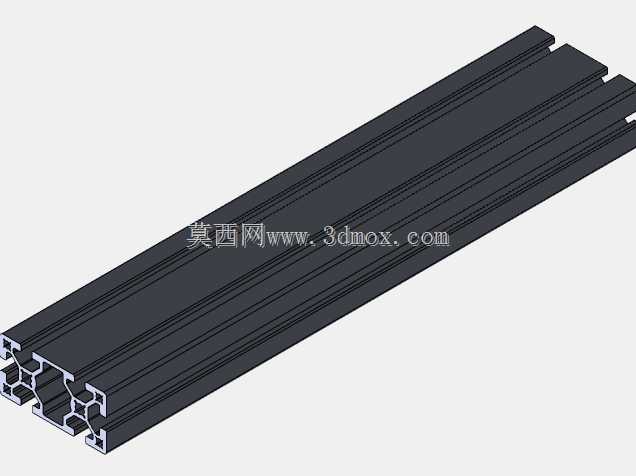

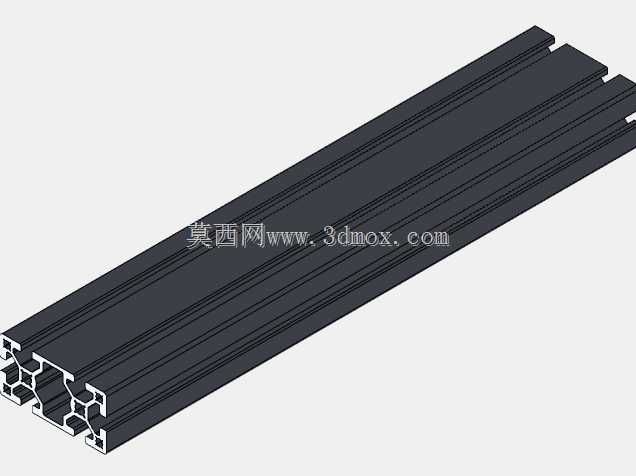

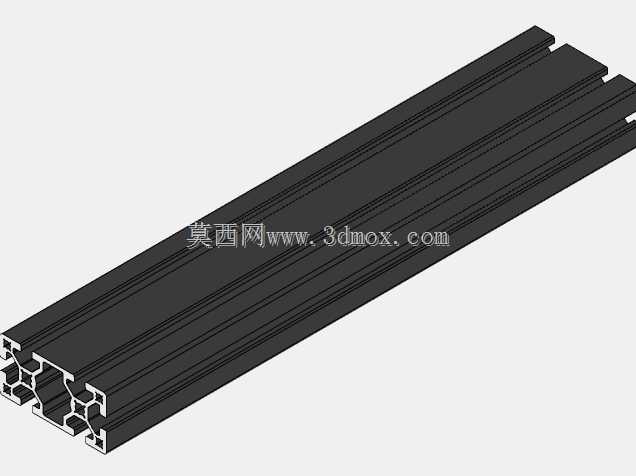

　　型材本体采用挤压成型，截面沿长度方向连续贯通，中心与四周布置有多个空腔和加强筋。空腔并非单纯减重，而是把材料尽量分布到远离中性轴的位置，在相同米重下提升抗弯和抗扭刚度；内部筋格则约束薄壁在压紧和受载时的局部失稳，避免螺栓锁紧后出现明显凹陷。外表面预留的T型槽用于安装T型螺栓、弹性螺母和滑块，装配时不需要在型材上大量钻孔攻丝，调整位置也更方便，这对现场改线和多批次小批量设备制作尤其重要。

　　从安装边界看，40mm与80mm构成了主要定位尺寸。40mm面适合与同系列40型材垂直拼接，可直接使用直角支架、角槽连接件或内置角件；80mm面则提供更宽的贴合面，适合安装直线导轨、滑板、拖链支架和门板铰链。端面可配合端盖、蹄脚、脚轮连接板或焊接式地脚使用，若需要组成框架，通常在端面加工中心孔和销钉孔，再通过端面连接件实现多根型材的高精度对接。

　　建模时需要重点还原槽口宽度、槽底间距、壁厚过渡以及内腔筋位。槽口尺寸直接决定紧固件能否顺利滑入，圆角和拔模斜度则影响挤压工艺可行性；若只画外轮廓而忽略内部空腔，后续做干涉检查和重量估算时会产生偏差。对于需要在型材上安装导轨的场景，还应把安装基准面、槽中心线和端面加工余量一并表达清楚，方便出工程图和核对装配空间。

　　实际使用中，这类型材往往不是孤立存在。它会与40×40、40×120等型材组成不同截面组合：立柱承担垂直载荷，横梁承担弯矩，斜撑用于提高框架整体刚性。选型时不能只看单件承载，还要结合连接方式、跨度、固定点间距和紧固件等级综合判断。若导轨安装面直线度要求高，还需在装配后对基准面进行校准，必要时增加定位销，防止长期运行后连接点滑移。

　　整体而言，该构件的价值在于把结构支撑、安装接口和外观包覆整合在同一根连续型材中。它既减少了焊接件的校正和涂装工作，也让设备框架在后期维护、扩展和改造时具备更高的灵活性。
