三拐动力传递曲轴结构设计

项目分类:通用机械零部件 发布时间:2022-06-09 ID:651868
  • 三拐动力传递曲轴结构设计
  • 三拐动力传递曲轴结构设计
  • 三拐动力传递曲轴结构设计

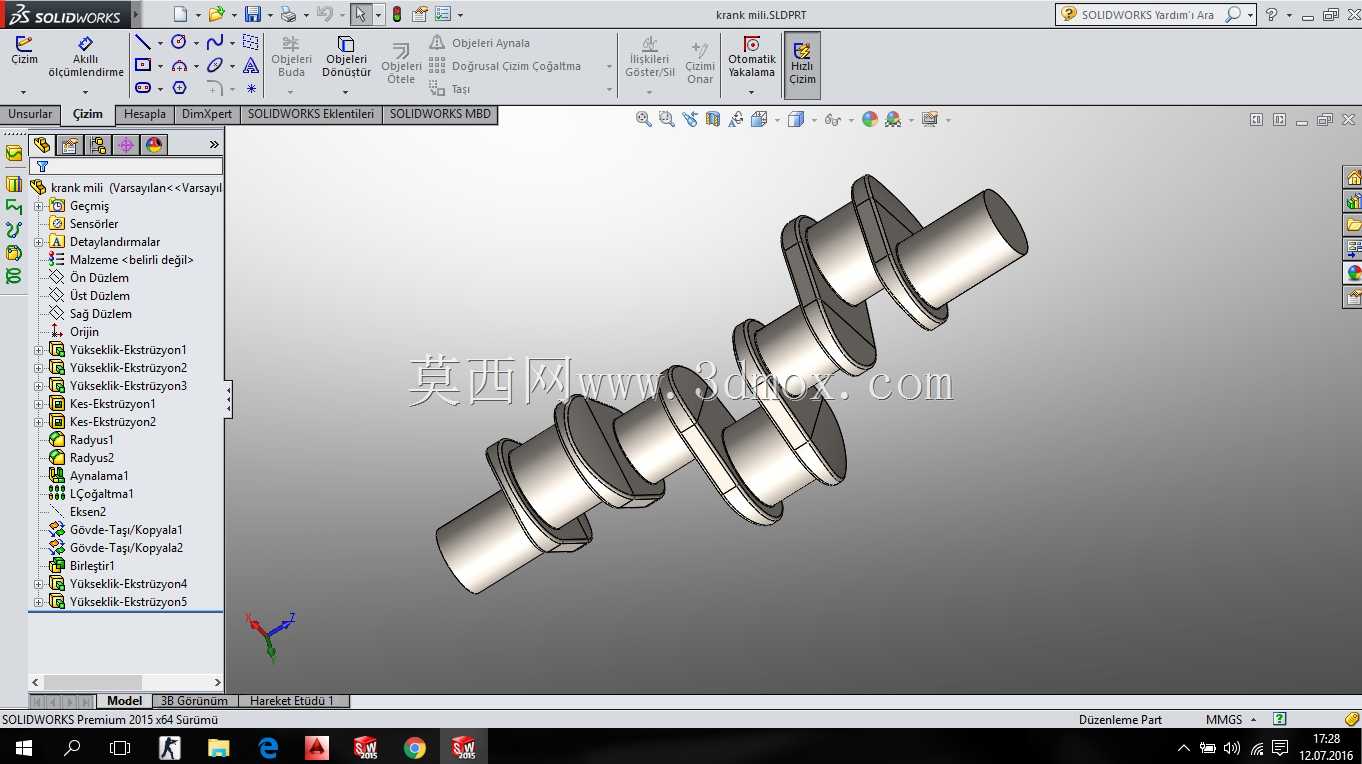

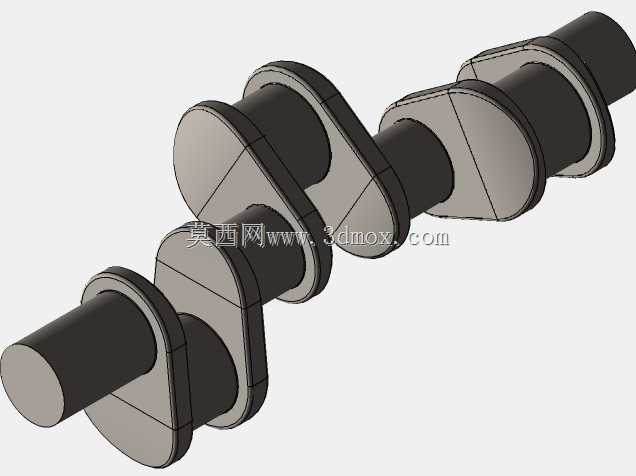

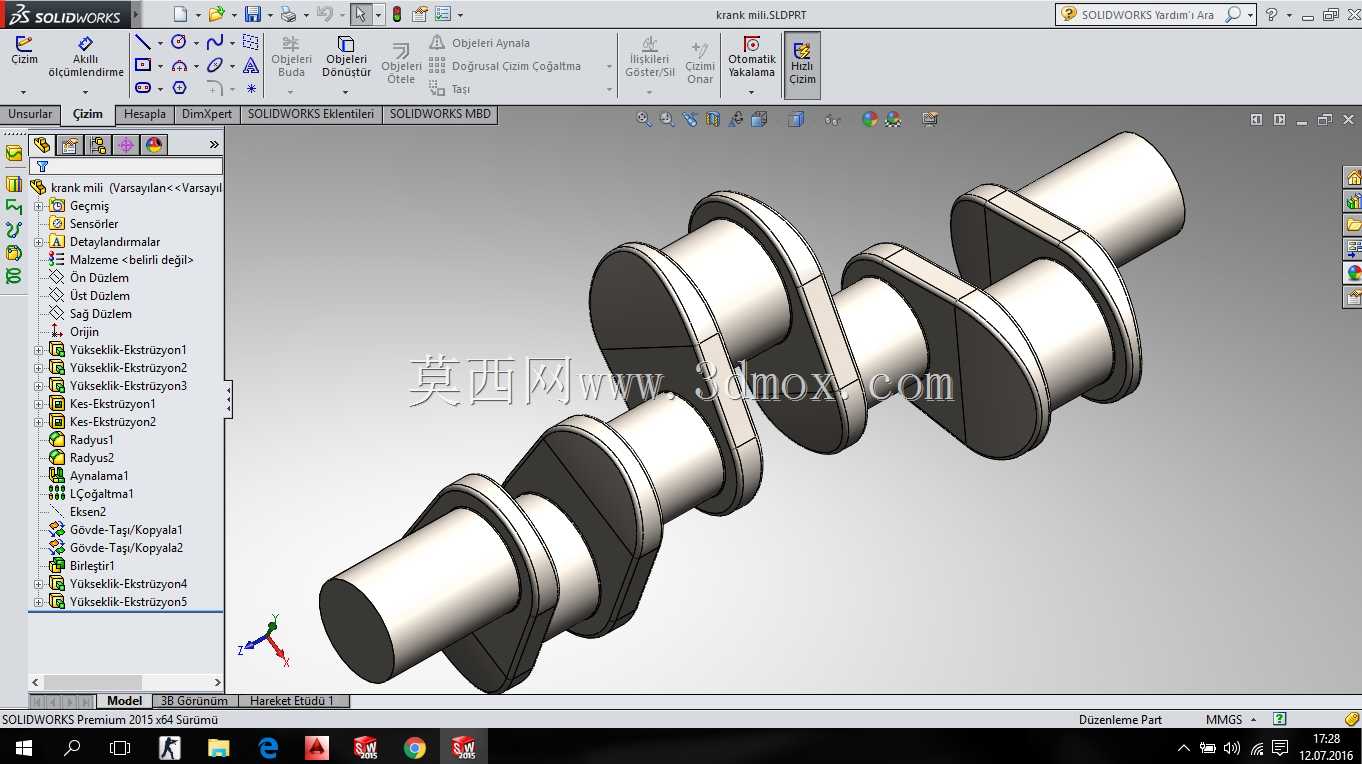

  三拐曲轴是往复式动力机械里把活塞直线往复运动转化为旋转扭矩的核心承载零件,这一结构常见于三缸内燃机、小型三柱塞泵、微型空压机这类需要三组活塞按固定相位交替做功的设备中。设计时首先要匹配三组活塞的做功相位,三个曲柄销沿轴向错开120度布置,让三组活塞的往复惯性力尽可能在轴系内部抵消,降低整机运行时的一阶、二阶振动,避免振动传递到设备壳体引发连接螺栓松脱、壳体疲劳开裂等问题。轴段的排布从输入端开始,依次设置主轴颈、第一曲柄臂与曲柄销、中间主轴颈、第二曲柄臂与曲柄销、第三主轴颈、第三曲柄臂与曲柄销、输出端主轴颈,每段主轴颈都对应壳体上的轴承安装位,用来给整根轴提供多点径向支撑,控制轴在高速运转时的挠曲变形量。曲柄臂采用近似椭圆的加厚截面,

  在保证曲柄销与主轴颈连接强度的前提下,尽可能去除远离回转中心的多余材料,降低整根轴的转动惯量,减少设备启动、变速时需要克服的惯性阻力。建模过程中需要严格控制各轴段的同轴度公差,所有主轴颈的公共轴线要作为整根轴的设计基准,曲柄销的轴线要与主轴颈轴线保持固定偏心距,偏心距的尺寸直接决定活塞的行程长度,选型时要和配套活塞的排量、压缩比参数匹配。安装边界上,两端主轴颈的伸出长度要对应壳体轴承端盖、密封件的安装尺寸,轴端可根据动力输入输出需求加工键槽、定位螺孔,用来连接飞轮、带轮或者联轴器;各主轴颈的直径要匹配标准轴瓦或者滚动轴承的内径规格,轴颈表面预留合适的粗糙度与加工余量,保证后期装配后轴承可以形成稳定的润滑油膜。实际工况里,

  曲轴运转时要同时承受活塞传递的周期性燃气爆发力、连杆的惯性冲击力,以及轴自身旋转产生的弯曲、扭转载荷,所以在曲柄臂与轴颈的过渡位置都设计了圆角,避免直角过渡造成应力集中,从结构上降低疲劳断裂的风险。这类三拐曲轴的轴向总长度、各轴段直径、偏心距都可以根据配套设备的功率、转速区间调整,小尺寸的微型曲轴多用于便携动力设备、实验教学台架,大尺寸的锻造曲轴则配套工业级固定动力机组,建模时完整还原所有轴段、圆角、相位关系,可直接用于后续的有限元强度校核、动平衡仿真以及装配干涉检查。
