微型齿轮减速直流电机结构设计

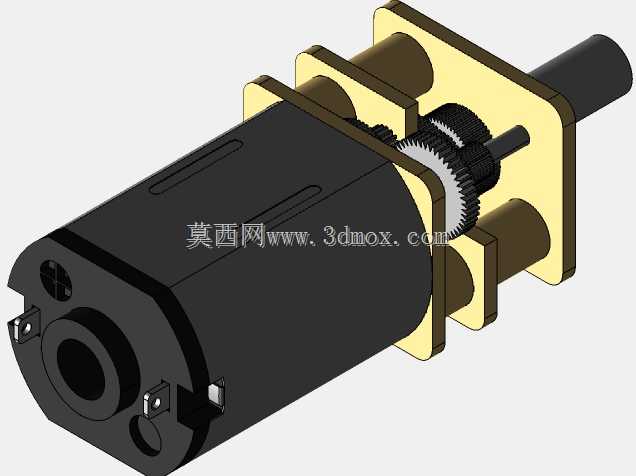

　　这款微型齿轮减速直流电机的结构设计，核心是在极小的安装空间内完成直流动力输出与转速扭矩匹配。从拆解视角的三维结构可以看到，电机本体上方叠加了多层平行轴齿轮传动组，各级齿轮通过分层支撑板固定轴向位置，输出轴从减速箱顶部居中伸出，整体形成紧凑的立式动力单元。这类结构常见于对安装体积敏感、同时需要低转速大扭矩输出的小型设备中，比如智能门锁的锁舌驱动、微型云台的角度调节、小型传送带的辊筒动力、家用阀门的电动执行端，以及桌面自动化装置里的直线滑台进给。设计这类微型减速电机时，首先要平衡的是减速比与箱体高度的矛盾。每增加一级平行轴齿轮，就能获得更大的总减速比，让电机高速轴的转速降到执行机构需要的区间，同时放大输出扭矩，但也会抬升整体轴向尺寸。

　　分层板的作用不只是固定齿轮轴，它还承担了齿轮啮合间隙的限位功能，板上的轴孔位置度直接决定齿轮侧隙是否均匀，侧隙过大会导致传动回差明显，位置控制精度下降；侧隙过小则会在运转时出现卡滞、磨损加快的问题。从结构布局看，高速级小齿轮直接压装在直流电机轴端，与之啮合的大齿轮带动中间轴上的小齿轮，再将动力传递到下一级大齿轮，最终由末级齿轮带动输出轴旋转。这种逐级减速的排布，让高速级齿轮承受较小扭矩，可以采用更薄的齿厚与更小的模数，低速级齿轮则对应加大齿宽，匹配增大后的扭矩载荷，避免齿面发生弯曲疲劳失效。箱体下部的直流电机部分预留了两侧平面，既可以作为装配时的夹持定位面，也能在整机安装时配合止口或抱紧座限制电机周向转动。输出轴采用圆柱光轴形式，

　　适合通过联轴器、紧定螺钉或D型切面与负载连接，其伸出长度与轴径需要严格匹配负载的安装孔深，避免出现轴端顶死或配合长度不足导致的传动打滑。在安装边界上，这类立式减速电机通常以底部电机外圆或减速箱分层板的安装孔作为定位基准，设计外围结构时需要在齿轮箱周边预留齿轮啮合的散热间隙，同时避免外部结构件触碰旋转的输出轴与齿轮。三维建模过程中，需要逐一核对每一级齿轮的中心距、齿顶圆直径与分层板的厚度，确保齿轮转动时不会与层板发生摩擦，各轴的同轴度公差也要在装配层级里通过约束体现出来，这样才能真实还原实际装配后的运转状态。对于选型人员而言，通过剖切的三维结构可以直观判断齿轮级数、输出轴位置与电机本体的相对关系，快速评估该动力单元能否塞进设备的预留空间，也能依据齿轮排布估算传动效率与回差水平，为后续的负载扭矩校核、安装支架设计提供直接的结构参考。
