多旋翼无人机T型盘式无刷动力电机

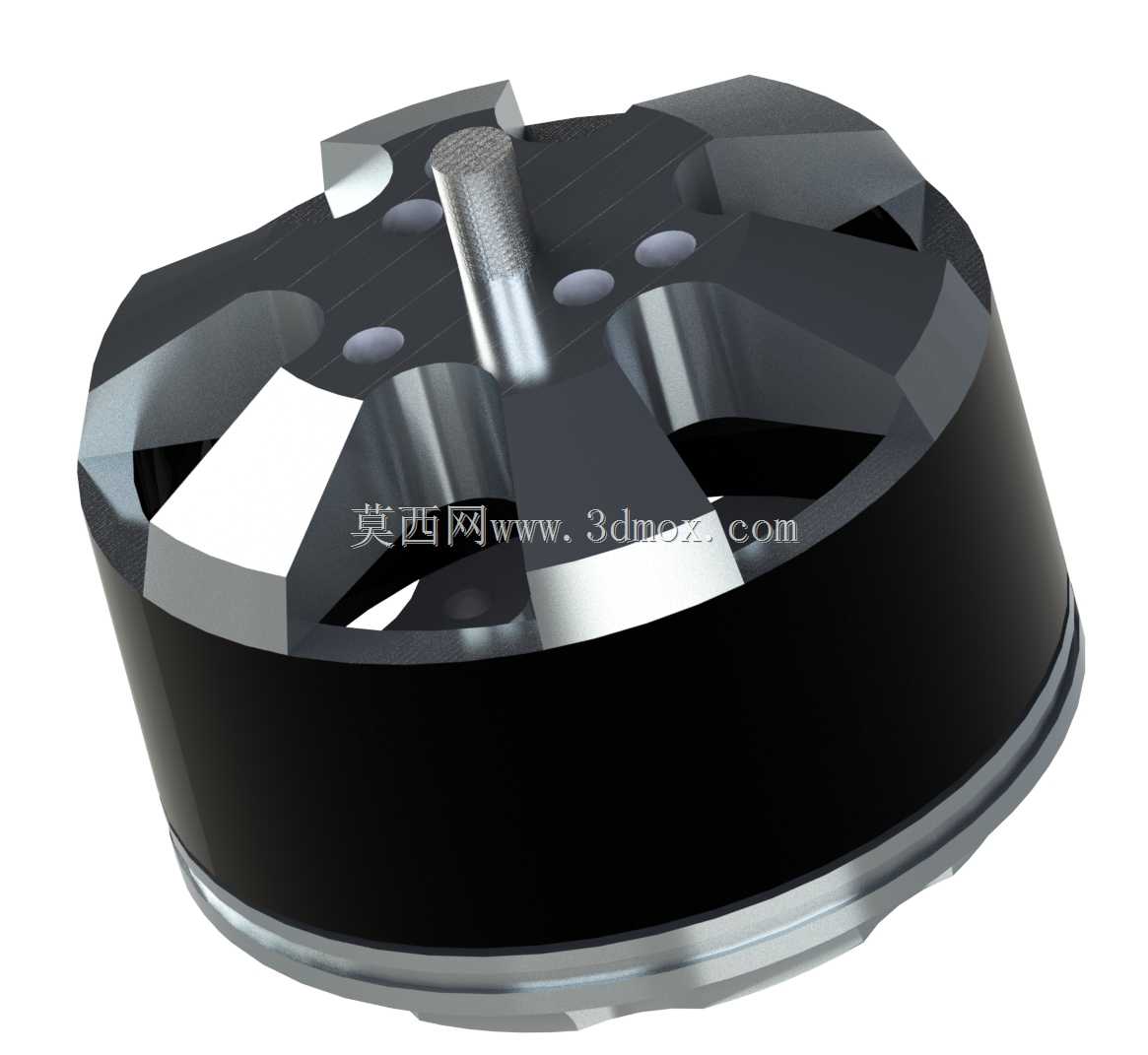

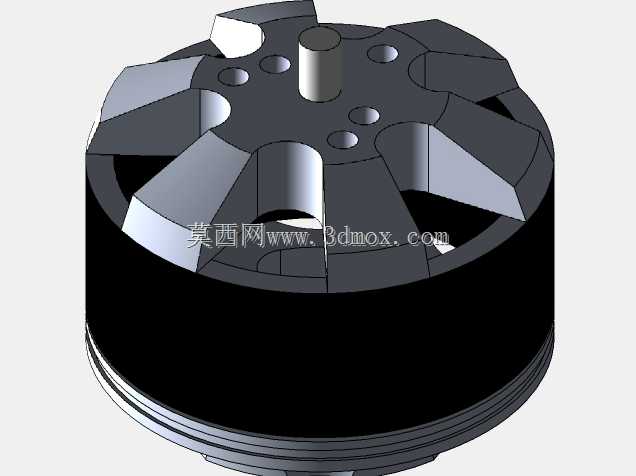

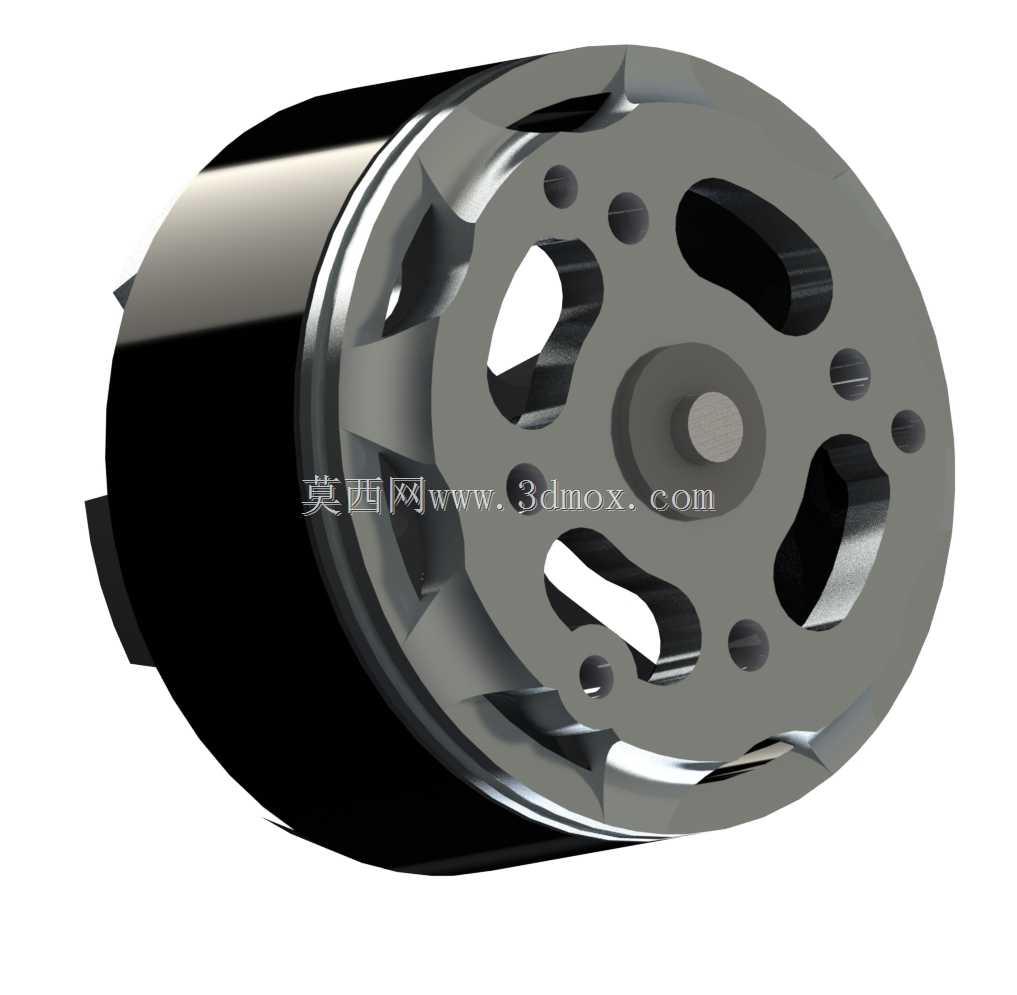

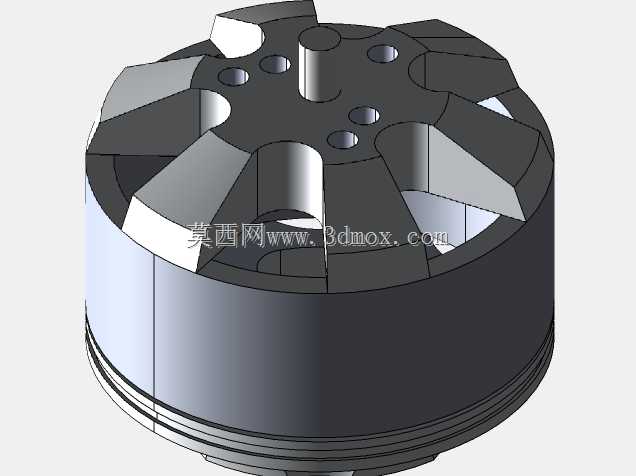

　　该模型呈现的是一款典型盘式外转子无刷电机，整体采用短轴向、大直径的T型布局，这类结构在多旋翼无人机、小型垂直起降飞行器以及高扭矩直驱装置中十分常见。与普通圆柱型电机相比，盘式外转子设计能够在较低转速下提供更大扭矩输出，减少减速机构带来的重量、间隙和效率损失，因此特别适合直接驱动螺旋桨。模型顶部为带切削造型的外转子端盖，中心伸出钢制输出轴，端盖上预留多个周向孔位，既用于转子结构固定，也可作为拆装和减重结构；下部为定子基座，外缘形成安装定位边界，底部通常用于固定在机臂或动力安装座上。从结构设计角度看，外转子壳体承担旋转外壳和磁钢支撑功能，其顶面的多边形切削造型不仅形成外观识别特征，也在一定程度上影响旋转时的气流组织。

　　中心轴需要承受螺旋桨拉力、倾覆力矩和振动载荷，因此在建模时轴径、伸出长度以及与转子端盖的配合关系必须准确，否则后续装配桨座、锁紧螺母或快拆结构时容易出现干涉。端盖上的孔位分布应与实际产品保持一致，因为这些孔位可能对应内部磁轭固定、螺钉锁紧或动平衡调整位置。该模型重点还原了外部孔位和主要尺寸，适合用于无人机机架总体布置、动力系统干涉检查、机臂安装空间校核以及外观方案展示。在实际选型应用中，这类电机通常需要匹配指定规格的螺旋桨、电调电流能力和电池电压，安装时还要考虑电机底部孔距、轴伸长度、桨座压紧方式以及旋转方向。外转子直径决定了电机周边所需的安全间隙，尤其是在折叠机臂、快拆桨座或紧邻机身侧板的布局中，

　　必须留出足够空间避免转子与结构件相碰。模型没有表现内部绕组、磁钢和轴承细节，因此不适合直接用于电磁方案分析或轴承承载计算，但对外部装配设计已经具有较高参考价值。进行整机三维布局时，可将该模型作为动力外包络使用，检查电机与螺旋桨、机臂、整流罩、电调线束和机身结构之间的空间关系；也可在此基础上补充安装孔、螺纹规格、桨夹和锁紧件，以形成完整的动力组件。对于结构工程师而言，盘式电机的安装边界不仅包括底部固定孔，还应关注转子旋转外圆、顶部最高轮廓、中心轴有效长度以及出线方向。若用于多旋翼设备，电机轴线与机臂平面的垂直度、相邻电机间距以及桨盘平面高度都会影响飞行控制和气动效率。该模型以写实方式保留了T型电机的外部比例和关键安装特征，能够帮助设计人员在方案阶段快速完成动力单元占位、装配关系验证和视觉评审。
