电机端盖压铸壳体结构设计

　　该零件为小型电机外侧使用的端盖壳体，整体采用压铸铝合金类薄壁结构思路建模，主要承担电机端部封闭、转子轴承定位、整机安装固定以及运行过程中的防护与散热辅助作用。在风机、小型传动装置、家电动力单元、自动化输送辊道及轻型设备驱动端中，这类端盖直接决定电机轴系的同轴度和端部密封边界，因此建模时不能只把外形做成简单圆盘，而需要把轴承室、止口、安装耳、螺钉孔和加强结构作为一个受力整体处理。

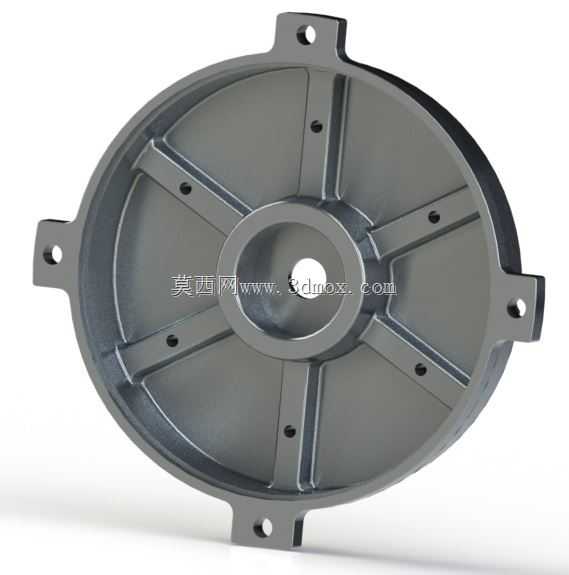

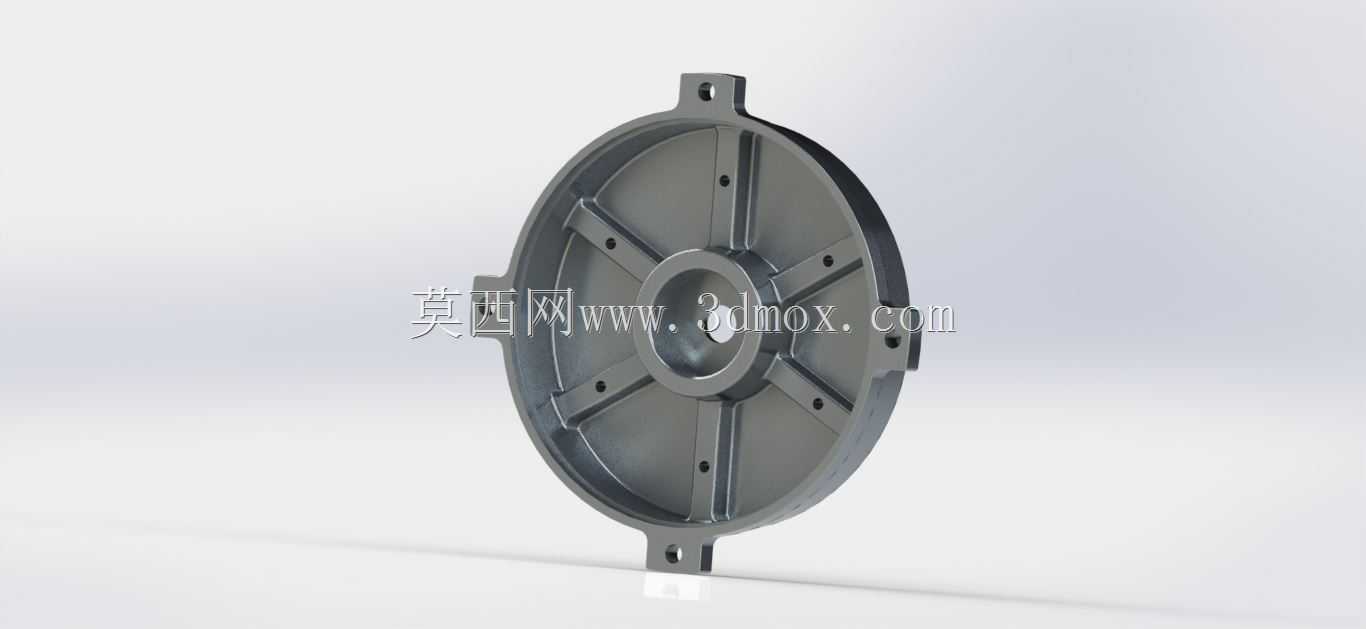

　　模型中部设置凸起的轴承室，轴承室内孔与电机端轴承外圈配合，中心通孔供电机轴或相关装配空间穿过。轴承室外圈通过多条放射状加强筋与外缘盘体连接，筋条从中心座向四周均匀展开，既提高端盖受径向载荷时的刚性，又避免整块厚壁造成材料浪费和压铸缩孔。端盖外缘为近似圆形盘状轮廓，周向布置多个带孔安装耳，耳位向外伸出并开设通孔，用于端盖与电机机壳或设备支架之间的螺栓固定。安装耳与盘体交接处做了过渡加厚，能够降低螺栓预紧时边角开裂的风险。

　　从装配边界看，端盖背面需要与电机机壳止口配合，止口直径、轴承室深度和安装孔分布必须保持同轴关系；若止口与轴承室不同轴，电机会出现转子扫膛、轴承偏载、噪声增大和温升异常。正面盘腔保留较深的凹腔，用于容纳绕组端部、轴承或局部传动件，腔壁厚度在满足刚度的前提下尽量均匀，符合压铸件成型时金属液充填和冷却收缩的工艺要求。盘面上的小孔可用于螺钉紧固、定位或辅助装配，建模时孔位应与筋条错开或落在加强区域，避免薄壁局部被孔削弱。

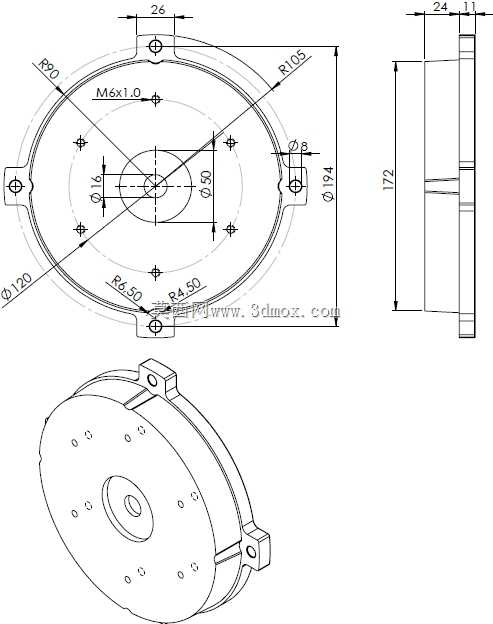

　　设计过程中需要重点控制几个尺寸链：其一是轴承室内孔与机壳止口之间的同轴度，它直接影响转子回转中心；其二是轴承室端面到止口贴合面的轴向距离，该尺寸关系到轴承轴向预紧和转子窜动量；其三是安装耳孔的节圆位置，孔距偏差会造成现场装配干涉；其四是加强筋高度与壁厚的比例，筋过高过厚容易在压铸后产生缩松，筋过低则无法抑制端盖振动。

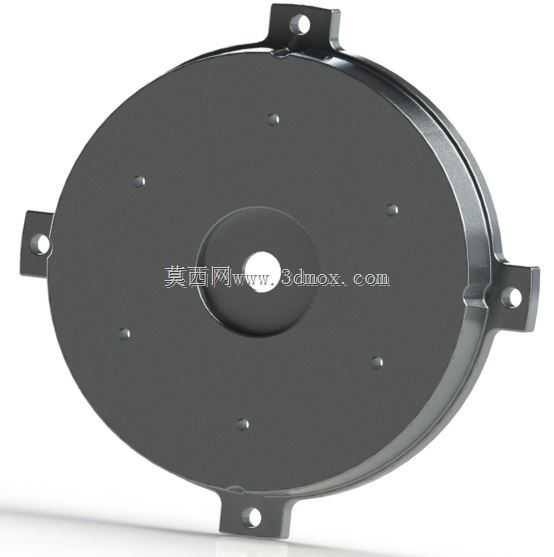

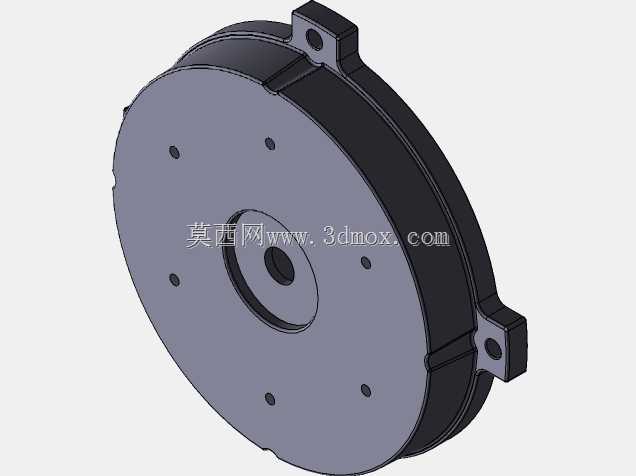

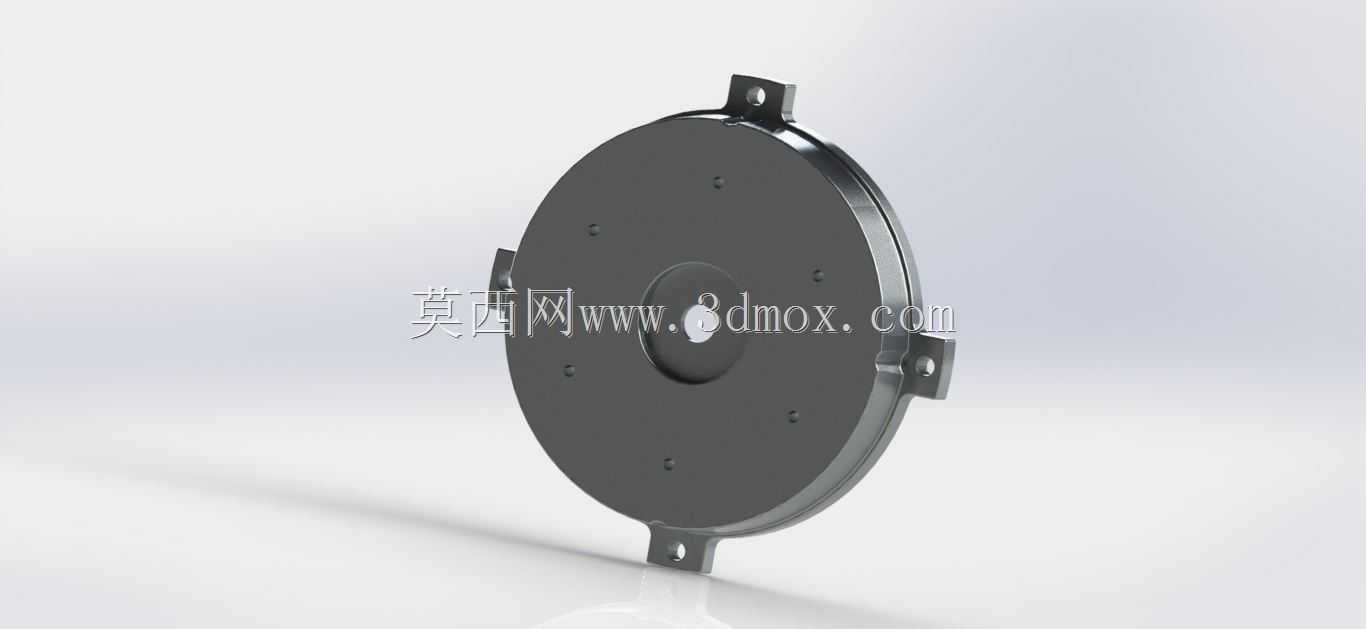

　　外形上，端盖外缘并非完全封闭的连续圆环，而是根据安装方向设置外伸耳板，使螺栓操作空间更充足，也能在有限外径下扩大固定跨距。盘体外侧轮廓圆滑过渡，边角避免尖锐突变，既减少应力集中，也有利于模具脱模。轴承室周围的环形凸台可提高轴承座局部刚度，使轴承外圈在承受皮带拉力或齿轮径向力时不易产生微变形。

　　在实际选型和改型时，若电机用于皮带传动侧，端盖轴承室所受径向力较大，应优先校核加强筋方向与载荷方向的关系；若电机用于封闭环境或潮湿工况，则可在端盖结构上增加油封槽、密封圈槽或防尘盖配合面；若设备安装空间受限，安装耳外形可进一步切边，但螺栓孔边距、耳板厚度和根部圆角不能随意缩减。三维建模时应将配合孔、铸造圆角、拔模斜度和加工余量分层表达，使结构件既能体现外观形态，也能服务于后续工程图、模具拆分和加工校验。

　　该端盖结构把轴承定位、壳体连接、受力加强和安装固定集成在同一零件上，放射筋与外伸耳板的组合在轻量化和刚性之间取得平衡。对结构设计人员而言，完成此类模型时应围绕轴系中心线建立特征，先确定止口和轴承室，再布置安装孔与加强筋，最后处理壁厚、圆角和工艺槽，这样得到的端盖不仅外观完整，也能满足电机真实装配与运行要求。
