外啮合高压齿轮泵剖视结构设计

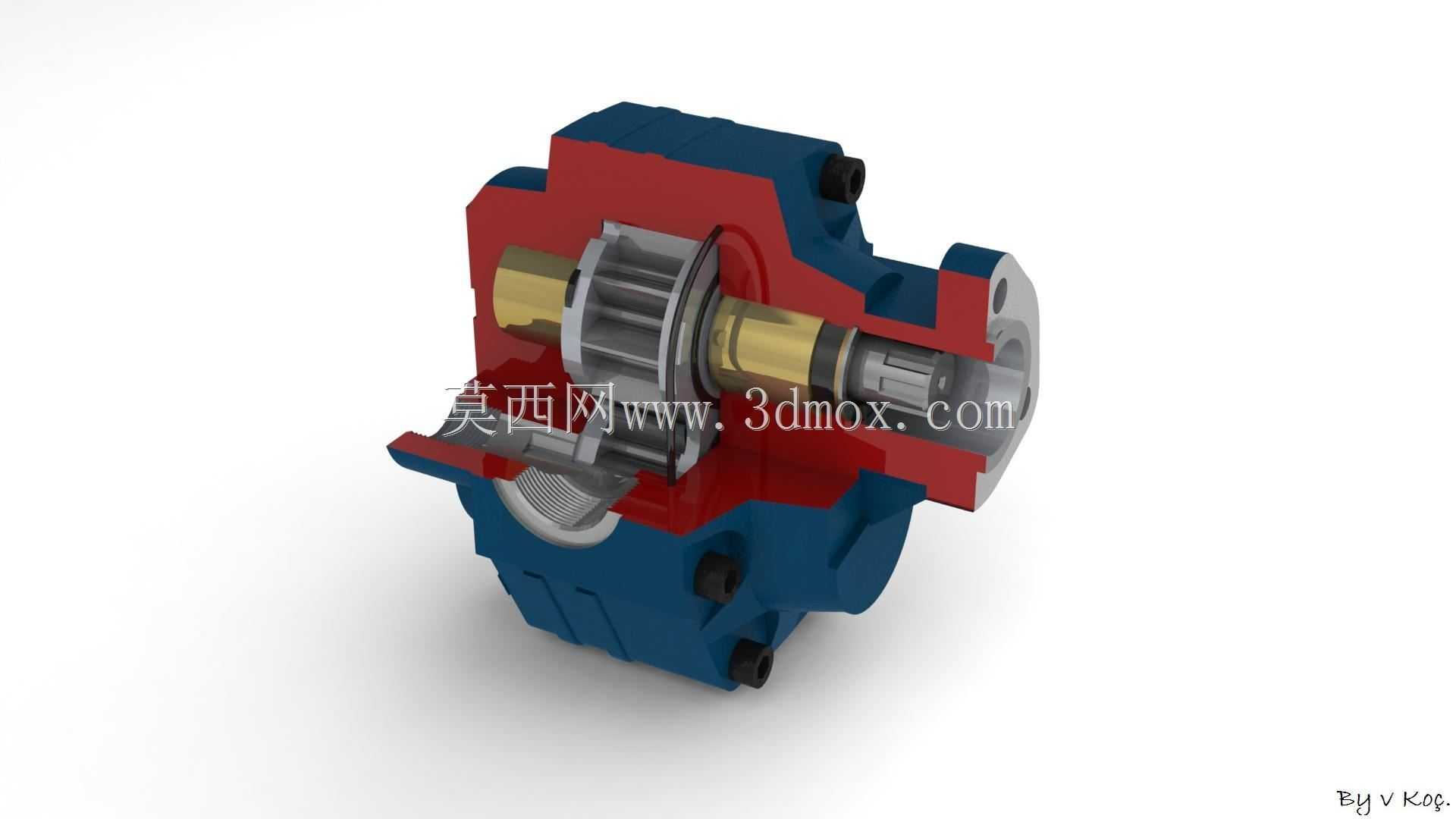

　　这款外啮合齿轮泵采用剖视视角呈现内部啮合副、支承轴段与壳体流道的完整配合关系，建模阶段优先还原了高压腔与低压腔的密封边界，将齿轮齿顶与泵体内壁的径向间隙、齿轮端面与侧板的轴向间隙控制在工程合理区间，避免容积效率过度损失。从实际工况出发，这类泵体常布置在机床液压站、工程机械供油回路、小型润滑系统中，依靠一对渐开线齿轮的连续啮合改变密闭工作腔容积，完成吸油与压油动作，输出压力稳定、流量脉动相比内啮合构型稍大，但结构简单、抗污染能力更强，适配常规矿物液压油、低粘度润滑油等介质。

　　壳体采用分体式装配结构，蓝色段为主泵体容纳齿轮副，红色端盖集成轴封安装位与进出油道，建模时保留了端盖与泵体的定位止口、螺栓孔位布局，安装时可直接依托止口完成同轴度定位，降低装配偏差。伸出端的花键轴段用于连接原动机，轴肩位置预留了密封件与轴承的安装空间，支承跨距经过匹配，可抵消齿轮啮合产生的径向力，避免轴段挠曲变形导致齿面偏磨。进出油口采用法兰连接结构，端面密封槽位置清晰，对接管路时可通过法兰螺栓压紧密封件，杜绝高压工况下的渗漏问题。

　　设计过程中优先保证齿轮啮合的重合度，齿宽与模数匹配额定排量需求，流道过渡处做圆弧处理，减少油液流动时的湍流与气蚀风险。壳体外部的加强筋沿受力方向分布，既提升高压腔的承压能力，也控制了整体铸件壁厚，避免不必要的重量冗余。安装底面为平整加工面，布置的安装孔位可直接固定在液压站阀块或支架上，轴向与径向安装边界清晰，管路对接空间充足，不会与周边阀件、管路产生干涉。模型完整呈现了各零件的装配层级，可直接用于液压系统原理演示、结构校核以及选型阶段的空间布局验证，帮助设计人员快速判断泵体在整机中的布置合理性，提前规避安装尺寸不匹配、检修空间不足等实际问题。
