高粘度介质输送气动柱塞泵结构设计

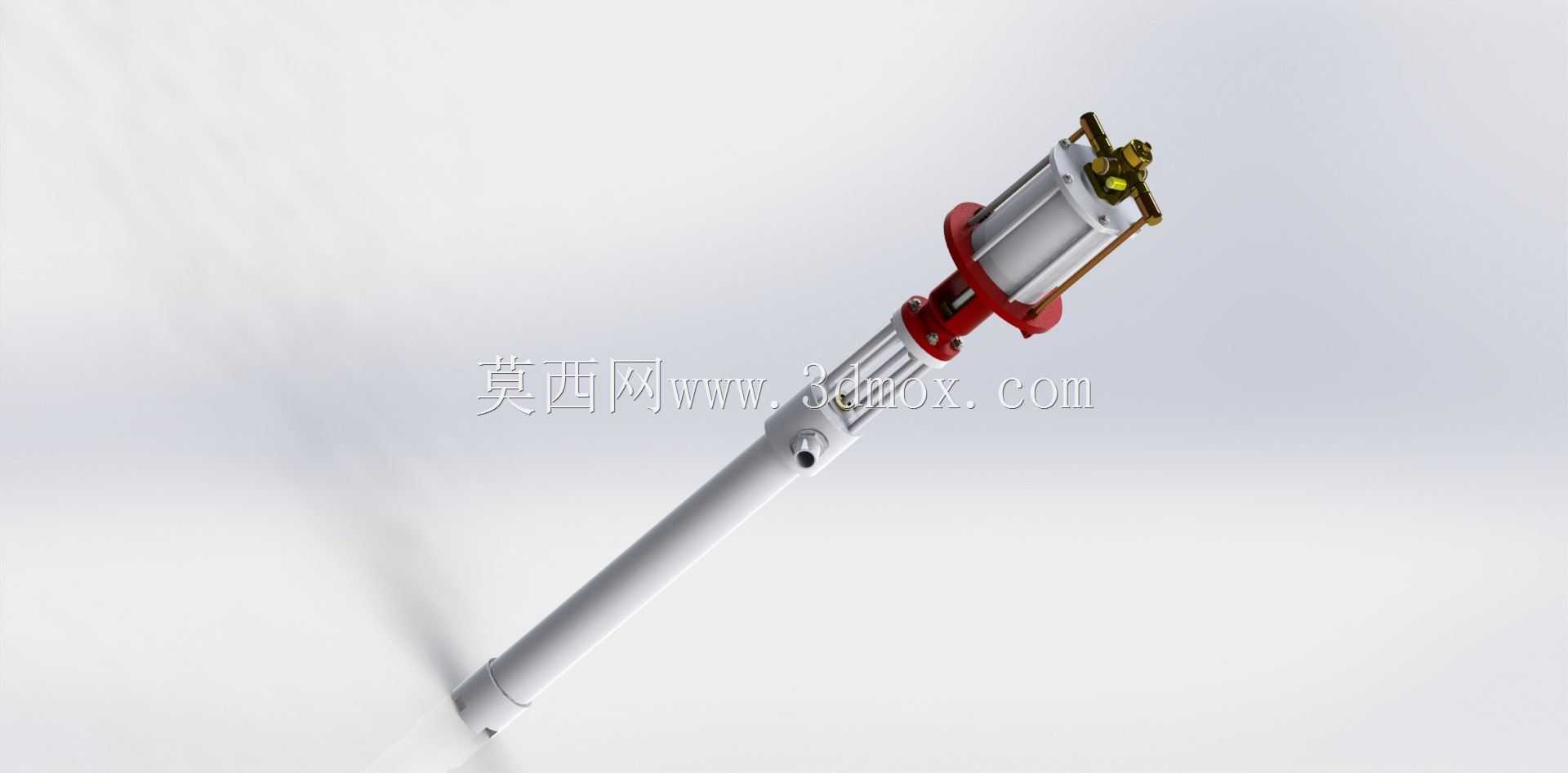

　　该款气动柱塞泵的结构设计，核心面向高粘度流体的输送工况，在油脂加注、粘稠化工原料转运、胶黏剂分装这类常规离心泵难以适配的场景中，能够依靠气动动力提供稳定的输送压力，避免高粘度介质在流道内滞留、堵塞的问题。整体采用长杆浸入式的结构布局，作业时可直接将下部泵体插入物料桶内部，无需额外搭建复杂的进料管路，既减少了高粘度介质在管路中的压损，也能适配不同深度的标准物料容器，降低现场安装的改造成本。

　　从功能实现逻辑来看，设备上部为气动驱动单元，集成了气缸、换向阀与动力连接结构，以压缩空气作为动力源，本身不产生电火花，在有防爆要求的涂装车间、油料仓库、化工物料存放区都能适用，相比电动输送设备的安全冗余更高。下部的柱塞工作段做了长行程的结构设计，柱塞与缸体的配合面经过精度匹配，在输送高粘度介质时能够保证足够的容积效率，不会因为介质流动性差出现吸空、输出压力波动过大的问题。进出流道的走向顺着柱塞运动方向布置，没有急弯与突变截面，最大程度降低粘稠介质的流动阻力，长期使用后也不容易出现介质干结残留的情况。

　　设计过程中针对安装边界做了充分的适配考量，上部驱动端的法兰安装位可匹配标准桶口的固定支架，整机竖直安装后，长杆段的外径控制在常规桶口的通过尺寸范围内，不需要对容器进行开孔改造。驱动端的横向尺寸预留了气动管路接头的安装空间，现场接入压缩空气管路时不会和周边的桶壁、防护结构产生干涉。设备整体的轴向长度按照常见工业物料桶的深度做了匹配，泵体底端能够接近容器底部，最大程度减少桶内残余物料，避免原料浪费。

　　结构细节上，气动换向组件集成在驱动单元的上部，日常维护时不需要将整泵从物料桶中吊出，拆开上端端盖即可检查换向阀的密封件与运动部件，降低运维的工作量。中部的连接支架将气缸与下部柱塞缸体做同轴固定，保证柱塞往复运动时的同轴度，减少偏磨带来的密封件寿命下降问题。泵体外壳采用圆柱光滑面设计，没有多余的外凸结构，浸入物料后表面不容易挂料，清洁时擦拭即可处理干净。针对不同粘度的介质，该结构还可以通过调整输入气压来改变输出压力与输送流量，在一定范围内适配不同的输送距离与扬程需求，不需要更换核心泵体结构，拓展了设备的工况适配范围。
