小型立式车床教学实训结构设计

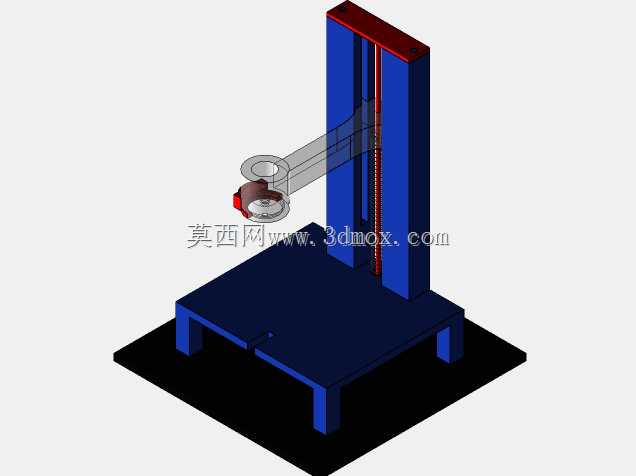

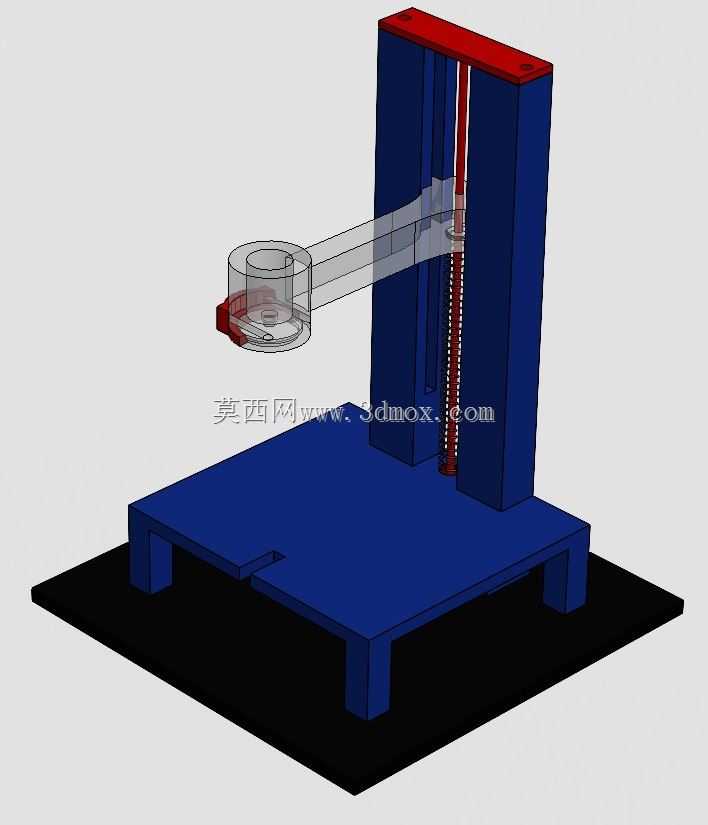

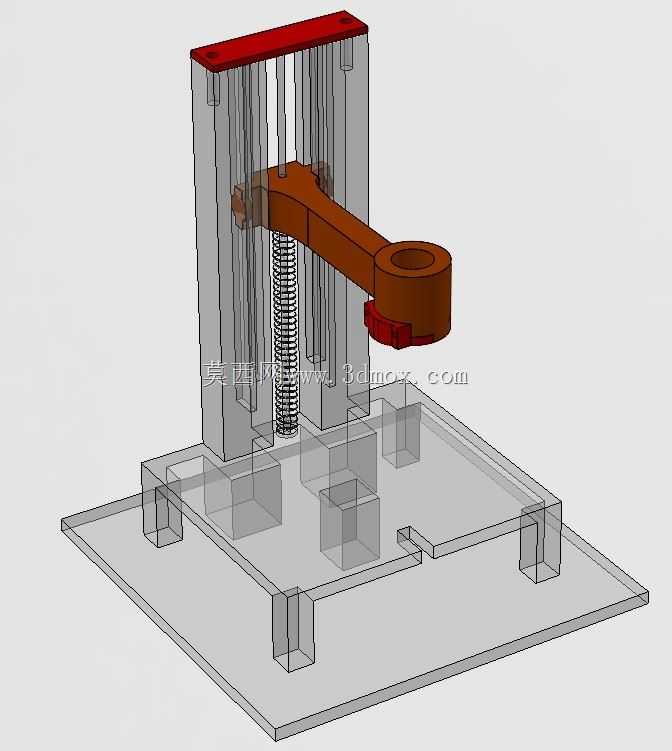

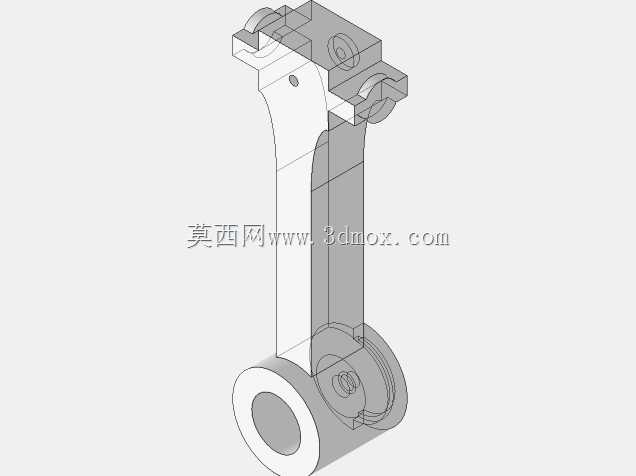

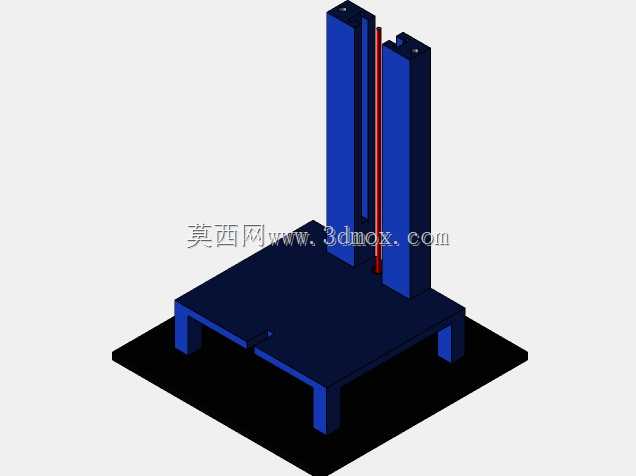

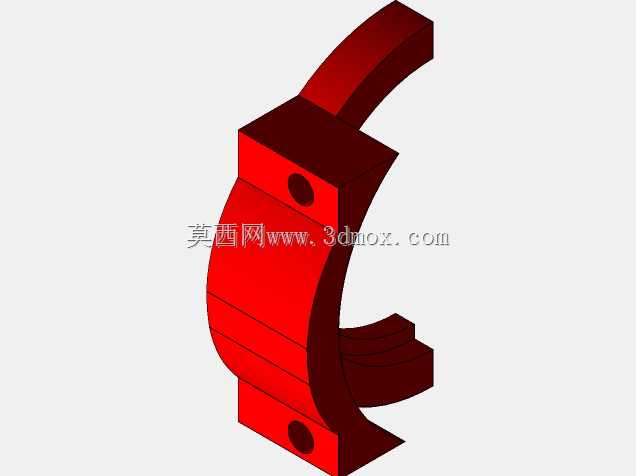

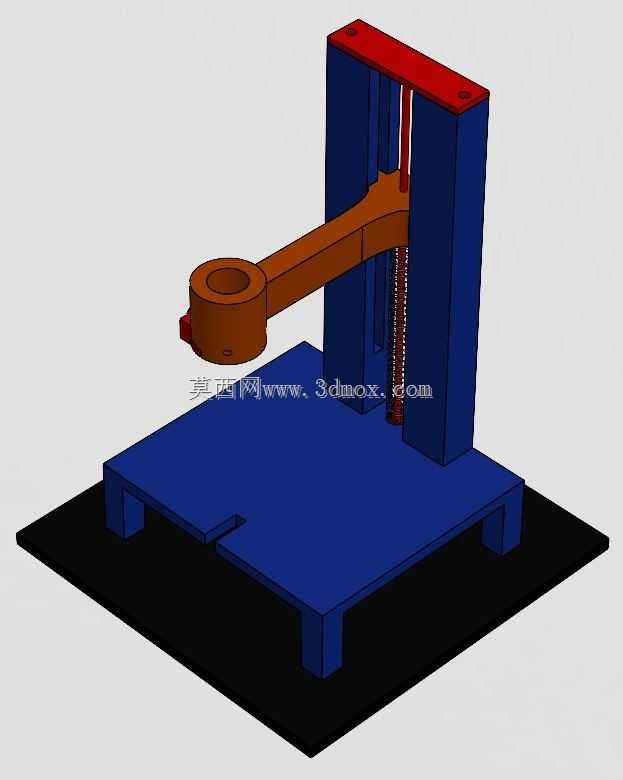

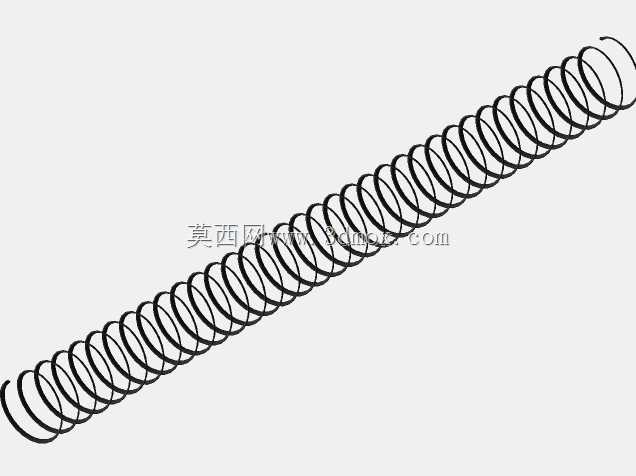

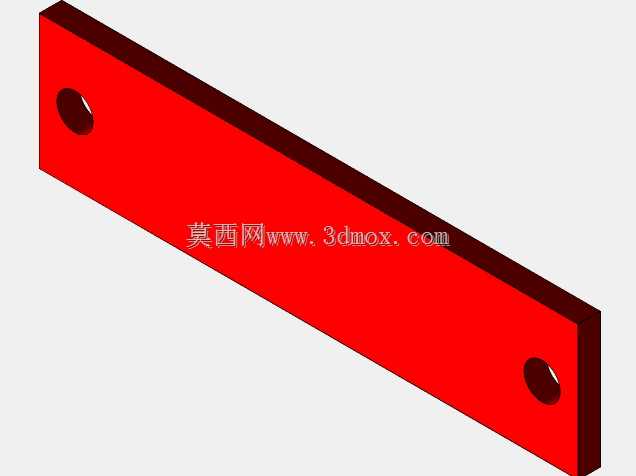

　　该小型立式车床主要面向教学实训、创客空间及小批量精密小件加工场景，可完成有色金属、工程塑料等软质材料的车削、端面切削及简易内孔加工，适合职业院校机械专业开展结构认知、拆装训练与基础工艺实验。设备采用立式龙门框架布局，底座为整体式矩形支承结构，底部预留四个安装支脚，可通过螺栓固定于实训工作台，有效降低切削过程中的振动；底座上方设置工件装夹区域，两侧立柱与顶部横梁构成封闭受力框架，保证主轴进给时的刚性。横向进给滑台沿立柱导轨做垂直运动，带动主轴部件完成Z向进给，主轴前端配置可拆卸喷嘴结构，便于根据加工需求更换冷却喷嘴或吸尘接口，同时降低易损件的维护成本。传动部分采用丝杠螺母副实现进给，结构简单直观，便于学习者理解机床进给原理；4.

　　8V动力舱集成于滑台内部，为低电压实训场景提供安全动力输出，避免高压用电风险。外形尺寸控制在桌面级设备范围内，安装边界需预留操作与维护空间，底座四周应留出不小于150mm的间隙用于接线、排屑及拆装。设计过程中优先考虑教学演示的可视性，主要结构件未设置全封闭外罩，学员可直接观察丝杠传动、滑台移动及主轴运转过程；各连接部位采用标准紧固件，方便反复拆装而不损坏主体结构。主轴与滑台的连接面设置定位止口，保证重复装配精度；可拆卸喷嘴采用快插式接口，更换时无需工具即可完成。底座表面预留T型槽或装夹孔位，适配小型三爪卡盘或专用夹具，满足不同形状工件的装夹需求。该结构在保证基础车削功能的前提下，简化了工业机床的复杂辅助系统，突出核心传动与支承部件，既降低了制造成本，又提升了实训操作的安全性与结构展示的清晰度。
