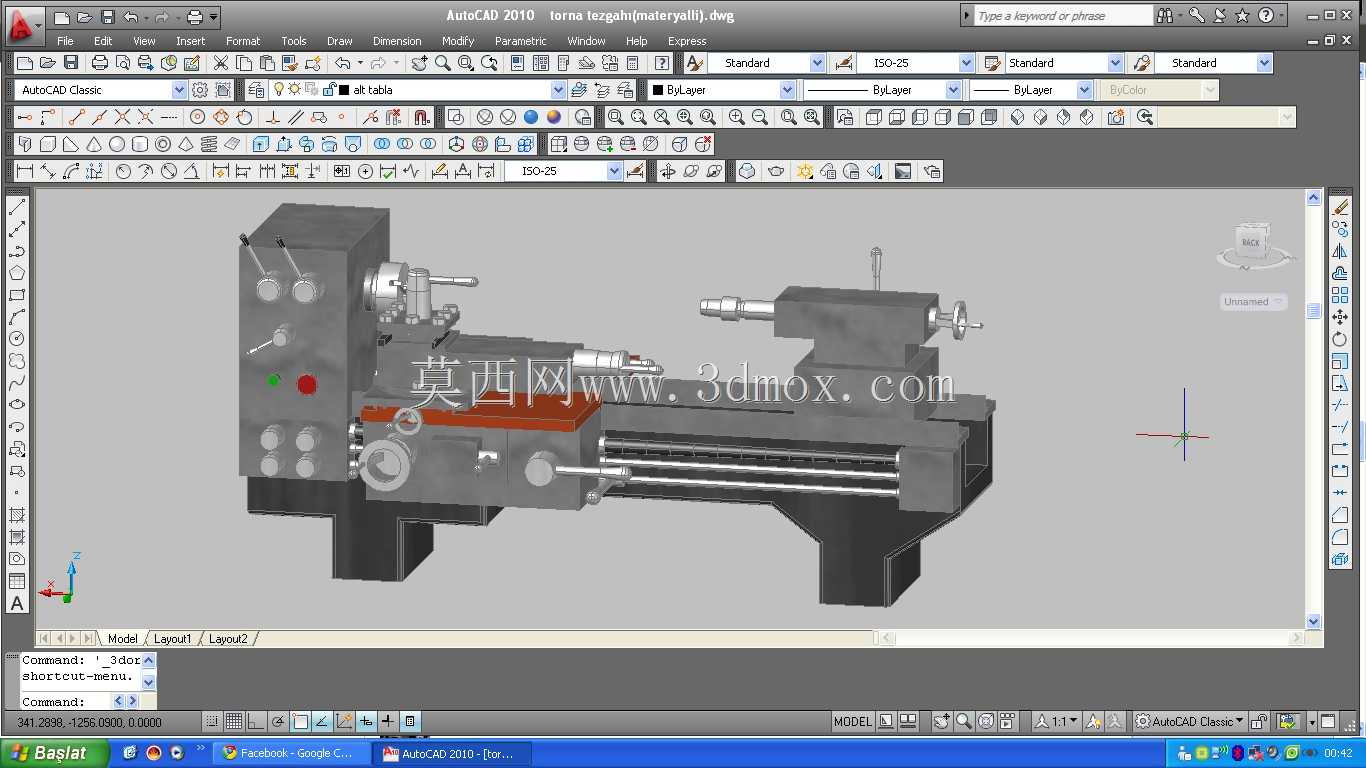

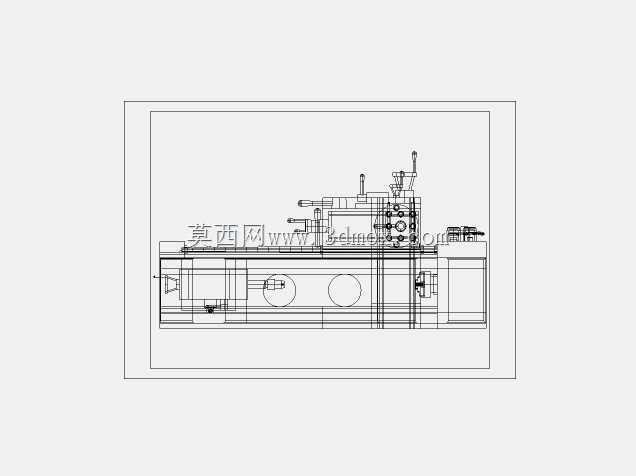

普通卧式车床完整结构三维数模

　　这套卧式车床三维数模完整还原了普通中小型车床的主体结构，可用于机械原理教学、车间布局校核、夹具适配设计以及设备改造方案推演。从实际加工场景看，这类设备主要承担轴类、盘套类零件的外圆、内孔、端面、锥面、螺纹和成型回转面切削，在机修车间、单件小批量加工工段、职业院校实训中心以及新产品试制区都有稳定使用需求。建模时没有只做外观包覆，而是把床身、主轴箱、进给箱、溜板箱、刀架、尾座、光杠、丝杠、操纵杆和支撑脚等部件按装配关系逐层搭建，便于设计人员检查各运动部件的行程范围与干涉情况。床身作为整机基准，导轨面的平直走向决定了溜板纵向移动精度，模型中保留了导轨凸起、安装平面和地脚支撑的相对位置，在做生产线布置时可直接依据这些边界确定设备占地、

　　操作空间和维修拆卸距离。主轴箱部分体现了变速操纵手柄、轴系容纳腔体和前端卡盘连接区域的结构关系，能够帮助初学者理解主运动传递路径，也能为安全防护罩、气动夹紧装置的加装提供安装参考。溜板与刀架模块展示了纵向、横向和小滑板的分层叠加关系，四方刀位的回转定位结构清晰，可用于演示换刀动作和刀具伸出长度对切削刚性的影响。尾座采用可沿导轨移动的布局，套筒伸缩轴线与主轴轴线保持同轴，适合长轴装夹时的顶尖支撑以及钻孔、铰孔工序的刀具导向。进给系统通过光杠和丝杠并行布置区分自动进给与螺纹切削传动，操纵手柄的位置贴近操作者常规站位，符合中小型车床的人机交互习惯。整机支撑脚下方预留了调平与二次灌浆空间，布置时需要在后端留出电气与维护距离，

　　前端保留工件上下料和测量空间，侧面保证手柄全行程操作不被工位器具阻挡。数模对各部件比例、装配层级和运动连接关系的表达较完整，既可以作为结构认知样本，也能在设备改造前用于核对外围附件的安装边界，减少现场反复测绘带来的返工。
