微型数控车床四轴车削加工装置

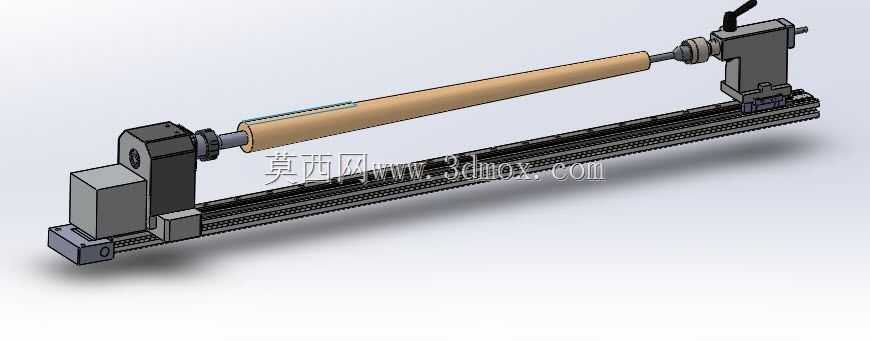

　　这套长轴类回转加工辅具的结构布局，是针对小型木工回转件、细长杆件外圆车削以及多面联动铣削场景搭建的，在桌面级数控加工车间、文创木作工坊、教学实训工位里，这类跨距可调的双顶尖夹持回转机构，能解决普通小型车床装夹长度不足、细长工件悬伸颤振的痛点。整套机构沿长直线导轨方向排布，两端分别设置驱动端座与尾座顶紧单元，中间跨距可沿导轨全程滑动调整，适配不同长度的棒料工件：驱动端集成了回转动力输出、夹头锁紧结构，尾座端配备可伸缩顶尖与快速锁紧手柄，工件两端通过顶紧力实现同轴定位，加工时由驱动端带动棒料同步回转，刀架侧可沿导轨进给完成外圆车削，也可配合第四轴联动完成柱面雕花、键槽铣削、平面分度加工，替代了传统小型车床无法加工超长细杆的局限。

　　从结构设计逻辑来看，底部通长的线性导轨承担两端座体的滑动导向与承重，导轨侧配套齿条传动结构，两端座体移动到位后可通过底部锁紧块固定在导轨任意位置，不需要针对不同工件长度更换床身，调整时松开锁紧手柄，推动端座沿导轨滑移到对应跨距，再锁死即可完成装夹准备，换型耗时远低于固定式床身的车床。驱动端座采用箱体式焊接+机加工结构，内部预留动力电机、减速传动组的安装空间，输出轴端配套标准卡盘连接法兰，可装夹三爪卡盘也可直接接入顶尖，箱体侧面设置走线槽与安装孔位，适配不同规格的伺服或步进动力单元；尾座端的顶紧轴采用精密滑动配合，手柄扳动即可驱动顶尖轴向进给顶紧工件中心孔，顶紧行程预留足够余量，既可以装夹实心木料棒材，也能适配空心管材、

　　塑料杆件的夹持需求。外形安装边界上，整套机构的总长由底部导轨长度决定，导轨采用标准线性滑轨规格，安装基面只需要平整的工作台面，通过导轨底部的沉头孔即可直接锁附在设备机架或者桌面工作台上，两端座体的宽度、高度尺寸紧凑，不会占用过多侧向操作空间，工件装夹后的最大回转直径由两端座体的中心高决定，中心高参数预留了足够的刀具走刀间隙，加工时棒料回转不会和导轨、床身部件发生干涉。实际使用中，这套机构常和小型数控铣雕设备配合，作为第四轴回转附件使用：当需要做木杆、台球杆、木柄、细长轴类零件的外圆车削时，将车刀座固定在滑台上，棒料随两端顶尖回转，刀具沿轴向走刀即可完成柱面车削；当需要在柱面上加工螺旋槽、分度平面、异形轮廓时，

　　驱动端接入数控系统的第四轴控制接口，实现回转轴和X/Y/Z进给轴的联动，一次装夹就能完成全部工序，避免多次装夹带来的同轴度误差。设计时针对细长工件的颤振问题，两端顶尖的同轴度通过导轨的直线度精度保证，装配时可以先将两端座体滑移到近距位置，打表校正顶尖同轴度之后再锁紧导轨副，长棒料装夹后如果跨距过大，还可以在导轨中间加装可移动的中心架支撑，进一步抑制杆件高速回转时的挠曲变形。所有滑动配合面都预留了润滑注油孔，日常维护时只需定期给导轨、顶尖滑动轴加注润滑脂，就能长期保持移动顺畅和定位精度，端座上的所有零部件都采用模块化设计，卡盘、顶尖、锁紧手柄、传动齿轮都属于标准通用件，后期维护更换不需要定制特殊配件，不管是用于小批量文创产品加工，还是职业院校的数控实训教学，这套机构都能在有限的桌面空间里，实现常规大型长轴车床才能完成的加工功能，兼顾了柔性装夹能力和小场地部署的实用性。
