船用铰接式旋转传动接头结构设计

　　这款铰接式旋转接头的结构设计，核心面向船舶甲板操纵机构、舱室联动杆件以及狭小空间内的变角度扭矩传递场景，在船用舵机连杆、油门操纵拉杆、舱盖锁止联动机构中都能见到同类结构的应用。船舶设备长期处于高湿、盐雾、振动频繁的工况，杆件传动很难保证两端轴线始终保持严格同轴，设备运行过程中船体形变、装配公差累积、杆件受热胀冷缩影响都会产生轴线偏角，这类铰接接头正是用来补偿轴线偏差，避免杆件在传动过程中出现卡滞、附加弯矩过大甚至断裂的问题。

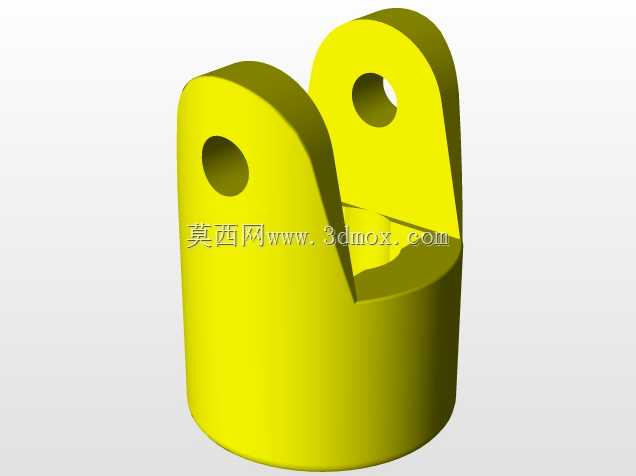

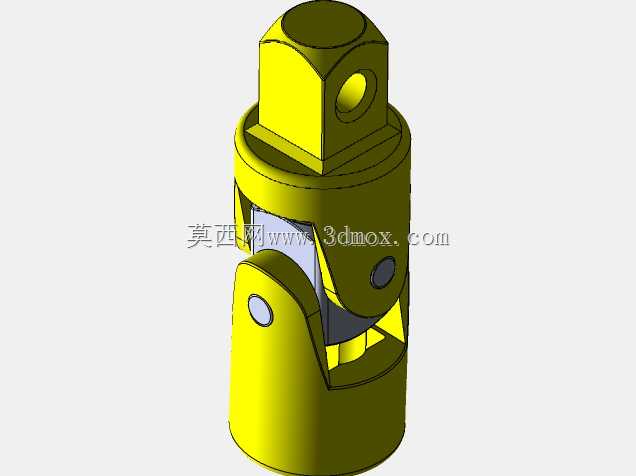

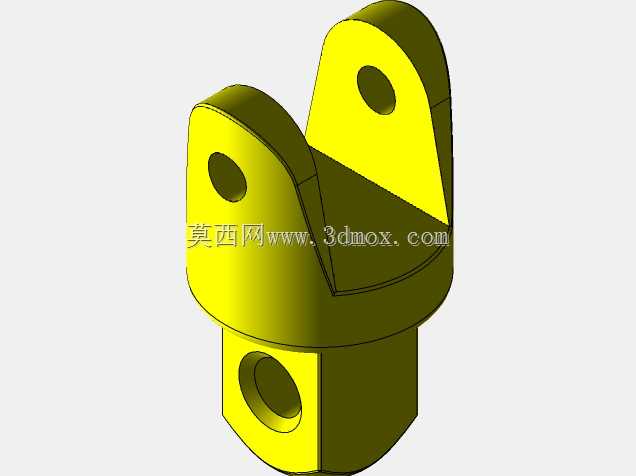

　　从结构本身来看，接头采用两端叉形耳板配合中间十字连接块的铰接形式，两端分别预留销轴安装孔，可与对应拉杆、操纵臂完成销接。十字连接块作为核心传力部件，分别与两端叉体形成两组互相垂直的回转副，能够同时在两个正交平面内补偿角度偏差，相比单平面铰接接头，它不需要额外串联多组铰点，就能实现空间范围内的角度自适应，整体结构更紧凑，占用的安装空间更小。两端的圆柱主体可根据安装需求加工外螺纹或者内孔，既可以直接拧入拉杆端部，也可以通过销轴与带孔接头对接，适配不同规格的船用操纵杆件。

　　设计过程中首先要明确的是安装边界与传力需求，接头的整体外径决定了周边结构需要预留的最小避让空间，两端销轴孔的同轴度、孔位与接头轴线的垂直度直接影响装配后传动的顺滑度。叉形耳板的厚度需要结合额定传递扭矩核算，既要保证销轴受剪截面足够，也要避免耳板在冲击载荷下出现撕裂。中间十字块的四个轴颈需要保持较高的位置精度，轴颈与叉体孔之间采用小间隙配合，间隙过大会导致传动空程过大，操纵手感虚位明显，间隙过小则会在盐雾环境下出现锈蚀卡滞，因此配合公差的选取需要兼顾转动灵活性与传动精度。

　　实际选型应用时，需要先确认被连接杆件的工作摆角范围，保证接头在极限偏角位置不会出现叉体与中间块的刚性磕碰，同时要核算接头整体长度是否满足杆件的安装距要求，过长会导致机构整体尺寸冗余，过短则可能在最大摆角下无法补偿足够的位移。销轴端部通常会配置开口销或者挡圈做轴向限位，防止船舶振动导致销轴脱出，接头表面一般会做镀锌或者达克罗防腐处理，提升海洋环境下的使用寿命。这类接头不适合高速连续回转的工况，更多应用在低速往复摆动、角度补偿的操纵传动链路中，建模时需要重点验证各铰接副的转动干涉情况，模拟极限摆角下的零件位置关系，确保全行程内无运动卡滞。
