三级圆柱齿轮减速传动装置结构

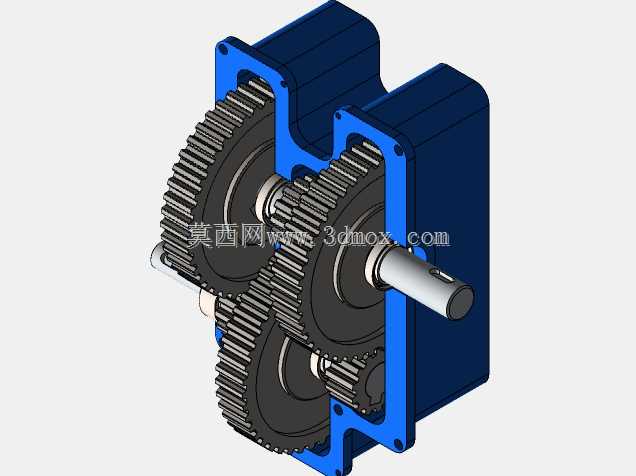

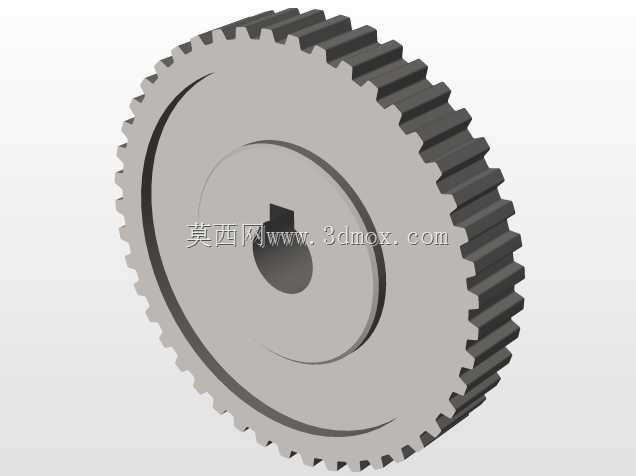

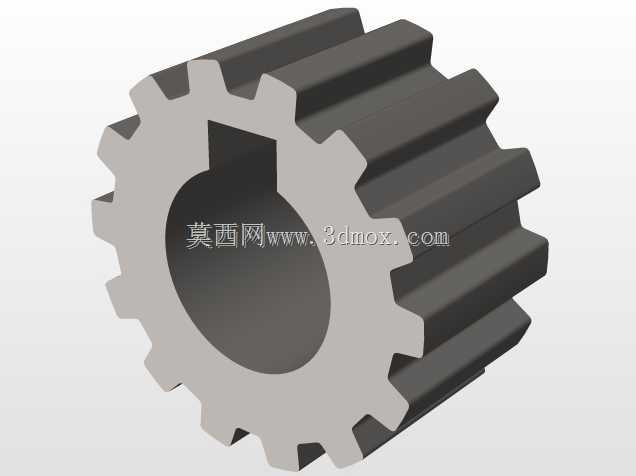

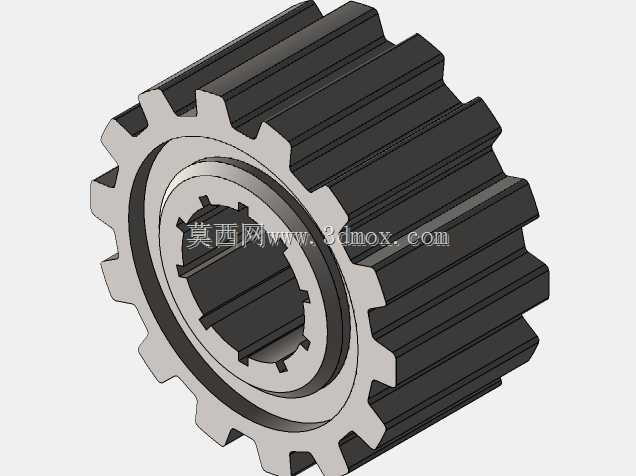

　　这套三级圆柱齿轮减速结构，核心作用是在原动机与工作机之间完成转速匹配与扭矩放大，常见于输送线驱动、小型工装进给、轻工设备传动等对安装空间有约束、需要稳定减速比的工况。整套传动链采用外啮合圆柱齿轮逐级排布，动力从输入轴进入后，经过三对啮合齿轮副传递，最终由输出轴向外输出低转速大扭矩，每一级齿轮的齿数差按传动比分配，可在紧凑箱体内实现较大总减速比，相比单级或双级结构，能在同等输出扭矩要求下缩小单对齿轮的受力尺寸，让箱体整体轮廓更规整。

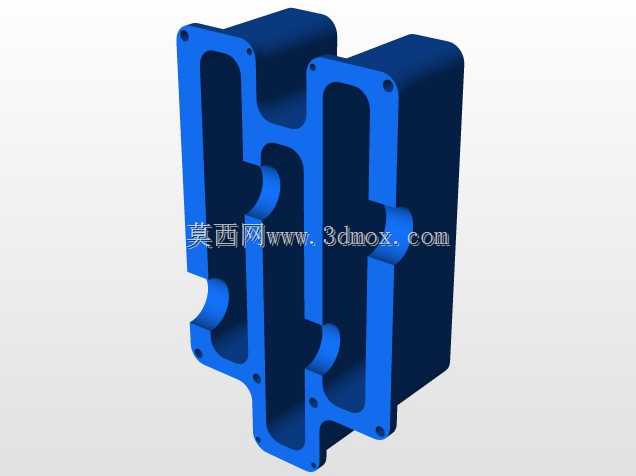

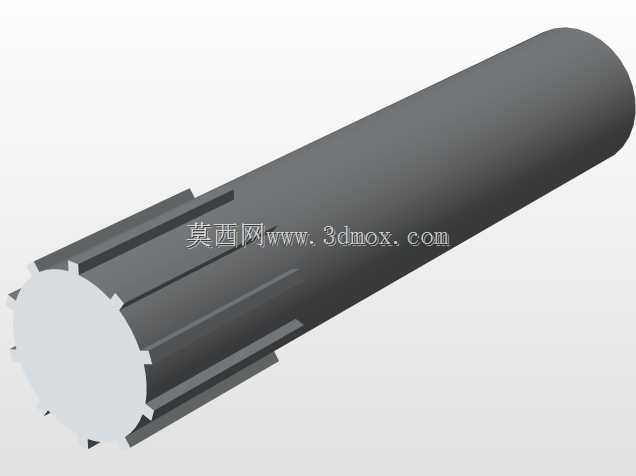

　　从箱体结构来看，两侧立式支撑板承担所有轴系的定位支撑，轴承安装位直接在支撑板上加工成型，输入轴与输出轴均向外伸出并预留键槽，可直接通过平键连接联轴器、带轮或执行负载，轴伸长度与轴径按照常规传动接口设计，安装时无需额外改造轴端。箱体内腔的齿轮排布经过空间校核，相邻齿轮啮合侧隙、齿顶与箱壁的安全间隙均预留到位，既避免运转过程中齿面干涉蹭壳，也能给润滑脂留存足够空间，日常维护时可直接拆开侧盖检查齿面磨损情况。

　　设计过程中优先保证轴系的同轴度与齿轮啮合精度，每根传动轴的两个支撑位同轴度公差按传动件常规要求控制，避免轴系偏载造成齿面局部接触应力过大。齿轮采用直齿圆柱齿形，加工与装配难度更低，对轴向定位的要求小于斜齿轮，适合中小载荷、平稳运转的传动场景；箱体连接孔位沿支撑板边缘均匀分布，装配时可通过螺栓将两侧板锁紧，把内部传动件完全封闭，既阻挡外部粉尘进入啮合区，也防止润滑脂外泄。

　　实际选型适配时，可直接根据输入转速、所需输出转速核算总传动比，再对应各级齿轮齿数验证输出扭矩是否满足负载需求；安装边界以两侧支撑板的外侧平面为基准，输入、输出轴的中心高与箱体底部安装孔位对应，固定时可通过支架或安装面将减速箱整体锁死，避免运转过程中箱体随轴系振动。整套结构没有复杂的辅助油路或异形构件，所有零件均为常规机械加工件，齿部、轴部、箱体板件均可通过通用设备完成加工，装配时按轴系顺序依次装入齿轮、轴承与定位套，最后合箱锁紧即可，对小批量设备配套或教学演示类场景都有较好的适配性。
