铰接式管夹支撑支座结构设计

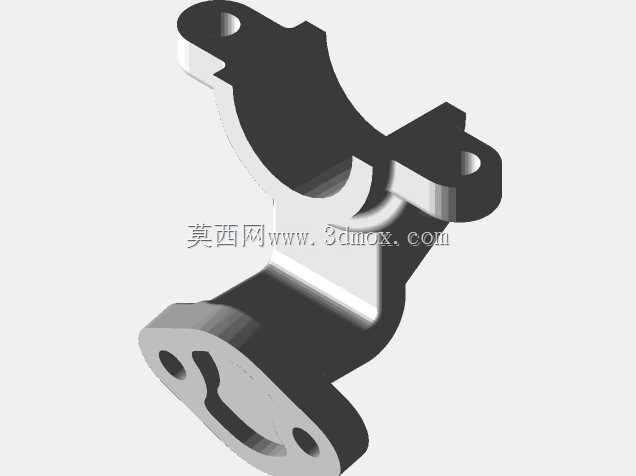

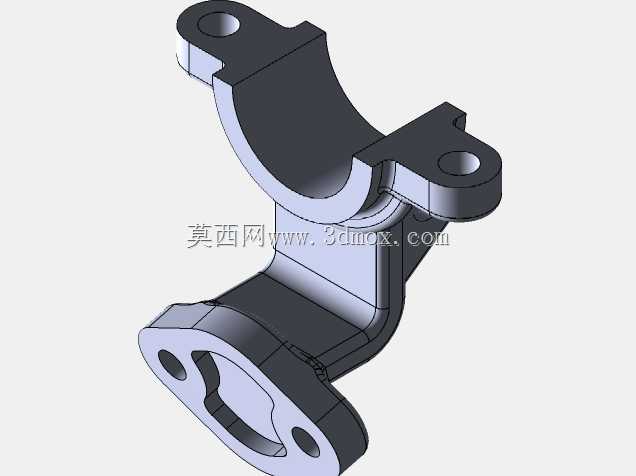

　　该铰接式管夹支撑支座属于管路系统中的定位支撑类五金构件，整体采用分体式组合结构，下半部分为带安装孔的三角支撑底座，上半部分为带双耳铰接位的半圆弧管夹，二者通过侧边销轴结构实现开合铰接，可适配不同外径的圆形管路装夹需求。从实际工况来看，这类构件常应用在液压站管路排布、气动系统走线固定、小型设备冷却液管路支撑场景中，既能够承担管路自身重量与内部流体脉动带来的径向载荷，也可通过铰接开合结构快速完成管路装拆，无需在管路安装时全程穿设紧固件，大幅缩短现场装配与后期维护的工时。结构设计上，底座采用三角加强筋布局，在控制整体重量的前提下提升支撑刚性，底座两端开设沉头安装孔，可通过内六角螺栓将整个支座固定在设备安装面或者型材支架上，

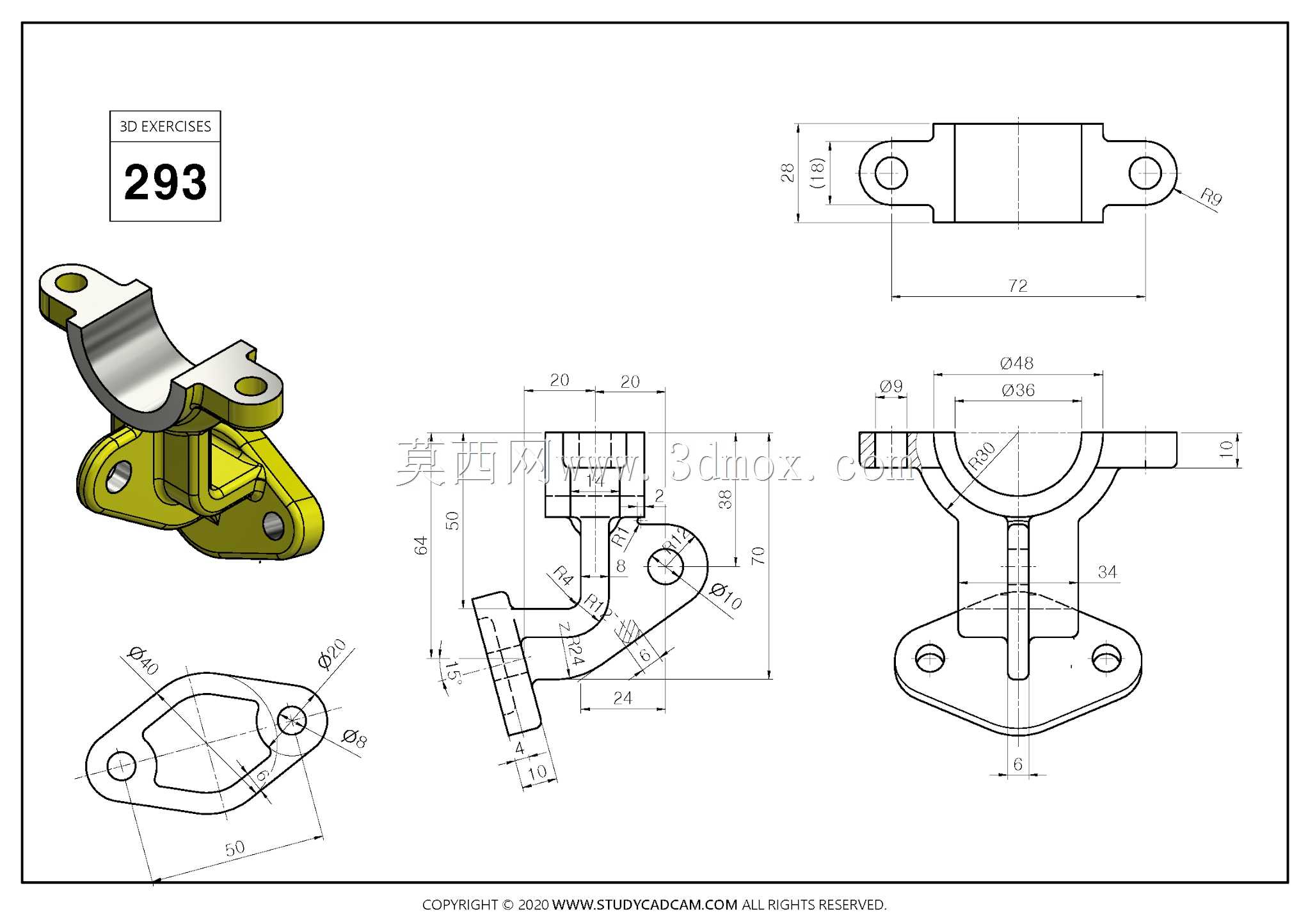

　　沉孔设计可让螺栓头完全埋入支座表面，避免外露凸起干涉周边管路或者操作人员作业。上半部分管夹的半圆弧内径做了适配公差，圆弧两端延伸出带通孔的铰接耳与锁紧耳，铰接侧与底座支耳通过销轴形成转动副，开合角度可根据管路放入需求调整，锁紧侧可搭配螺栓紧固，让上下圆弧面抱紧管路外壁，防止管路在设备运行振动过程中出现窜动、移位。从安装边界尺寸判断，该支座整体长度方向最大尺寸为72毫米，底座安装孔中心距为50毫米，管夹适配的管路外径范围在30至48毫米区间，整体高度方向尺寸为64毫米，侧向突出的铰接支耳最大宽度为70毫米，安装时仅需要在固定面加工两个对应孔距的螺纹底孔即可完成定位，不需要额外加工复杂的安装槽位。细节结构处理上，

　　所有棱边均做了倒角去毛刺处理，避免装配过程中划伤操作人员或者管路外壁，铰接销轴孔与锁紧孔的位置度经过公差校核，保证开合过程无卡滞，锁紧后上下圆弧同轴度偏差控制在合理范围内，不会出现局部应力集中压伤管路的情况。支撑筋的厚度与底座壁厚保持均匀过渡，铸造或者机加工过程中不易出现缩孔、变形等缺陷，成品的结构稳定性更强，能够适应车间内多油污、多振动的长期工作环境。这类支座相比一体式管夹，适配性更强，在管路已经完成布设的改造场景中，不需要拆卸原有管路即可直接加装固定，在非标自动化设备的流体管路改造、小型机床的冷却水管路加固场景中实用性突出。
