紧凑型两级齿轮减速传动箱体结构

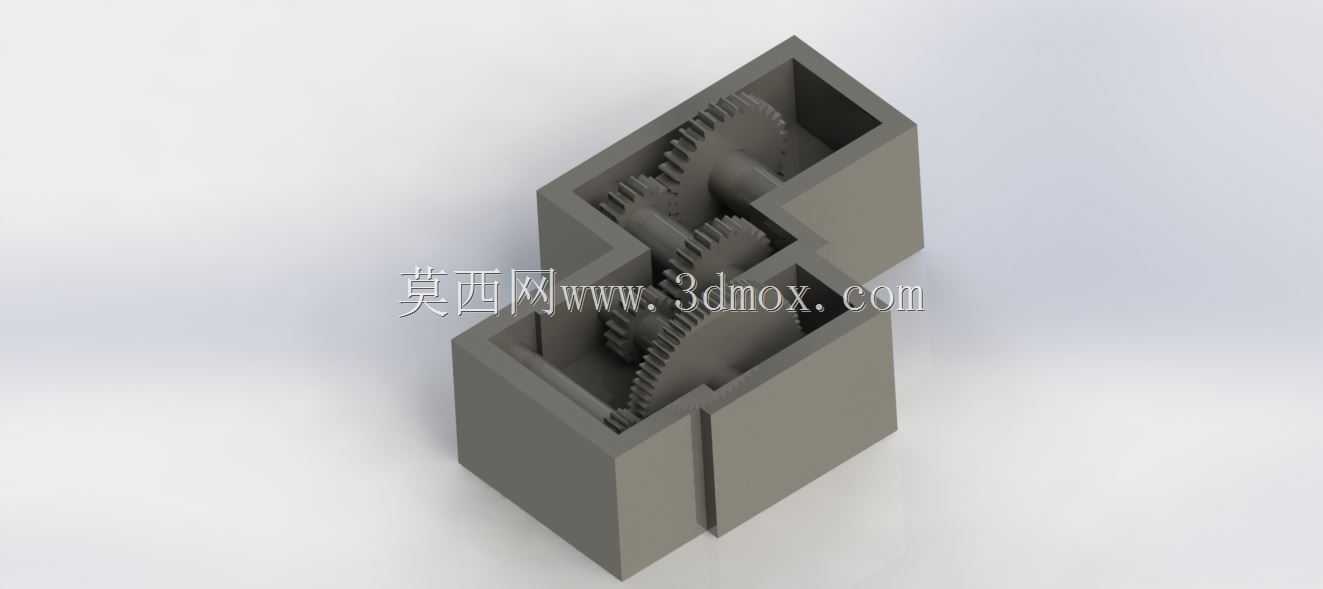

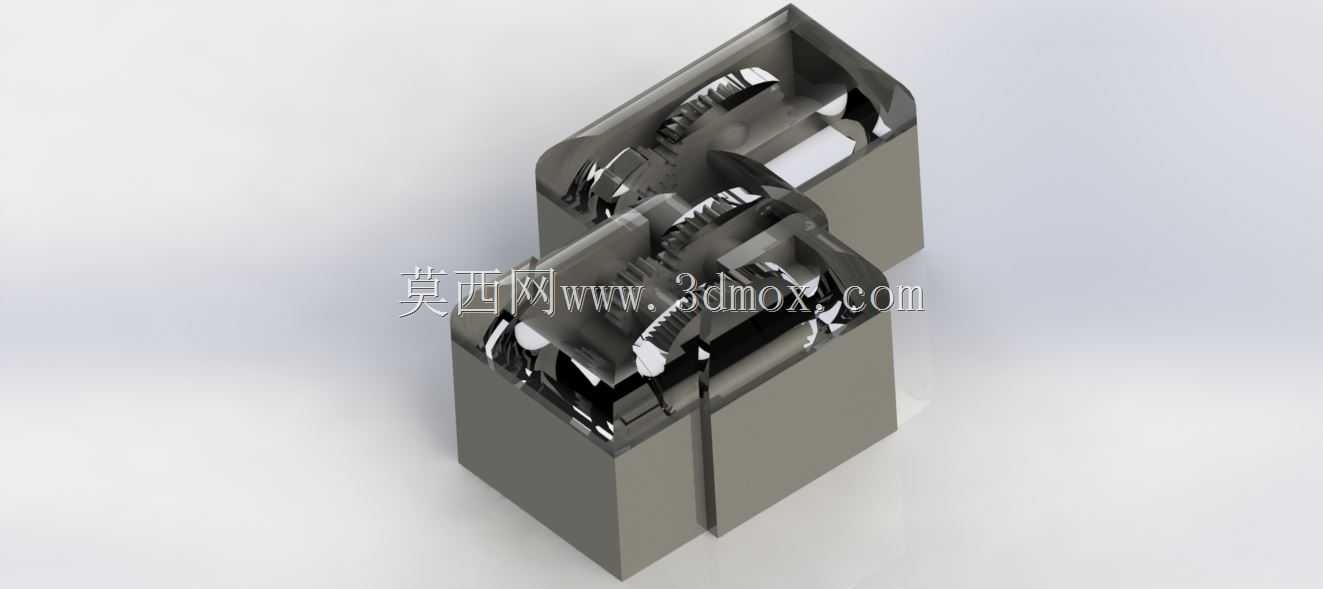

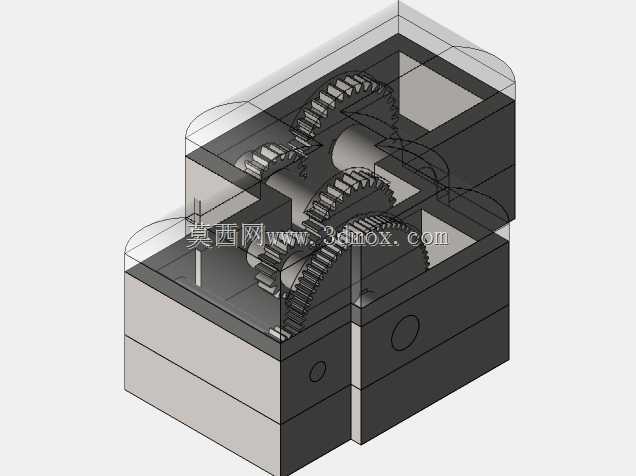

　　该模型呈现的是一种布置紧凑的两级齿轮减速装置，核心由箱体、齿轮副及内部安装空间构成。整体外形采用折角式矩形壳体，将两级齿轮沿折线方向串联布置，相比直线排列更能压缩轴向长度，适合安装边界受限、动力输入与输出位置需要错开的设备内部。从结构上看，箱体为容纳齿轮啮合区提供封闭空间，侧壁承担轴系支承与定位作用，内腔轮廓随齿轮节圆和齿顶圆范围退让，既保证运转间隙，又避免无效体积过大。齿轮采用渐开线圆柱齿轮形式，两级依次啮合，可将较高输入转速降低至所需输出转速，同时按传动比放大输出扭矩。这类传动结构常见于小型输送装置、轻工机械、自动化执行机构、家电动力单元以及需要平稳转速转换的设备中。实际使用时，输入端通常连接电机或其他动力源，输出端连接负载轴、

　　链轮、带轮或执行构件；箱体边界决定了其在整机中的安装位置，外形折角处可用于避让相邻机架、电控元件或管线。设计思路上重点在于传动链与箱体空间的协同：先确定总传动比和各级速比分配，再校核中心距、齿宽与啮合侧隙，随后反推箱体内腔和壁厚，使轴孔位置、齿轮顶圆与内壁之间保留合理余量。模型中可见齿轮位于半开放壳体内，便于观察齿部啮合关系和层级布置；若进入工程细化阶段，还需补充轴承位、端盖、密封、润滑腔、紧固件孔及输入输出轴伸等结构。外形尺寸方面，该类紧凑型减速器通常以箱体最大外廓作为安装限制，折角结构能够在有限投影面积内安排更长的啮合路径，但也要关注壳体刚度、轴系支撑跨距以及装配时齿轮从内腔装入的工艺顺序。对于结构设计人员而言，此类模型的价值在于直观体现速比实现方式、空间避让逻辑和箱体成型思路，可作为小功率减速机构选型、布局校核或非标传动单元开发的参考。
