小型轮式滑移装载机精细三维结构

　　该模型还原的是紧凑型轮式滑移装载机，这类设备在狭小作业空间内的适配性远高于常规装载机械。厂区内部物料倒运时，通道宽度往往受原有建筑布局限制，普通铰接式装载机转弯半径过大，无法在货架之间或设备旁侧完成转向；滑移转向依靠左右轮组差速甚至反向转动实现原地转向，只要机身宽度能通过，即可在通道内完成掉头、对位，适合车间散料清理、模具边角废料转运、成品托盘短距离移位等场景。市政养护中，人行道铺装更换、管沟回填、小区绿化整理也常使用同类型设备，其外形紧凑，不会对既有路面造成大面积碾压破坏。

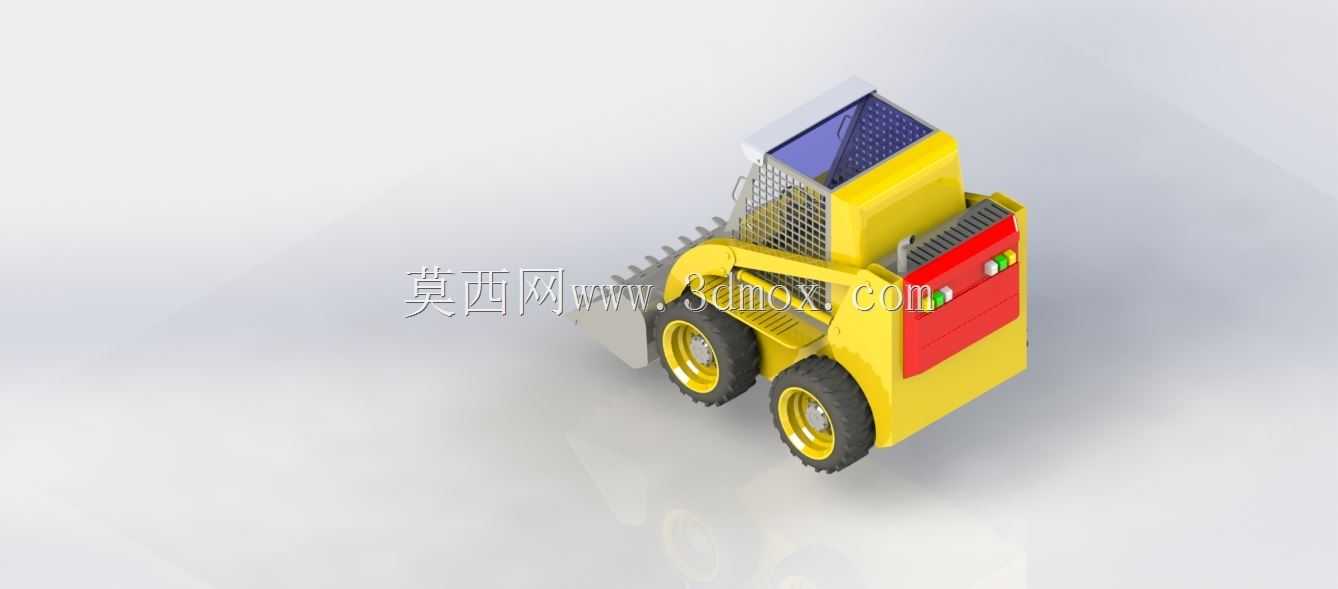

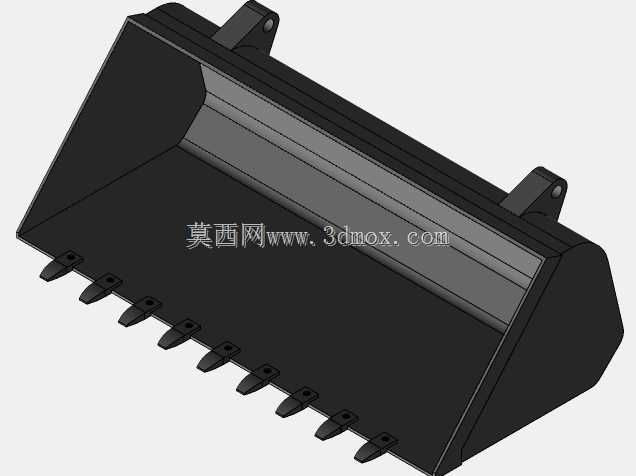

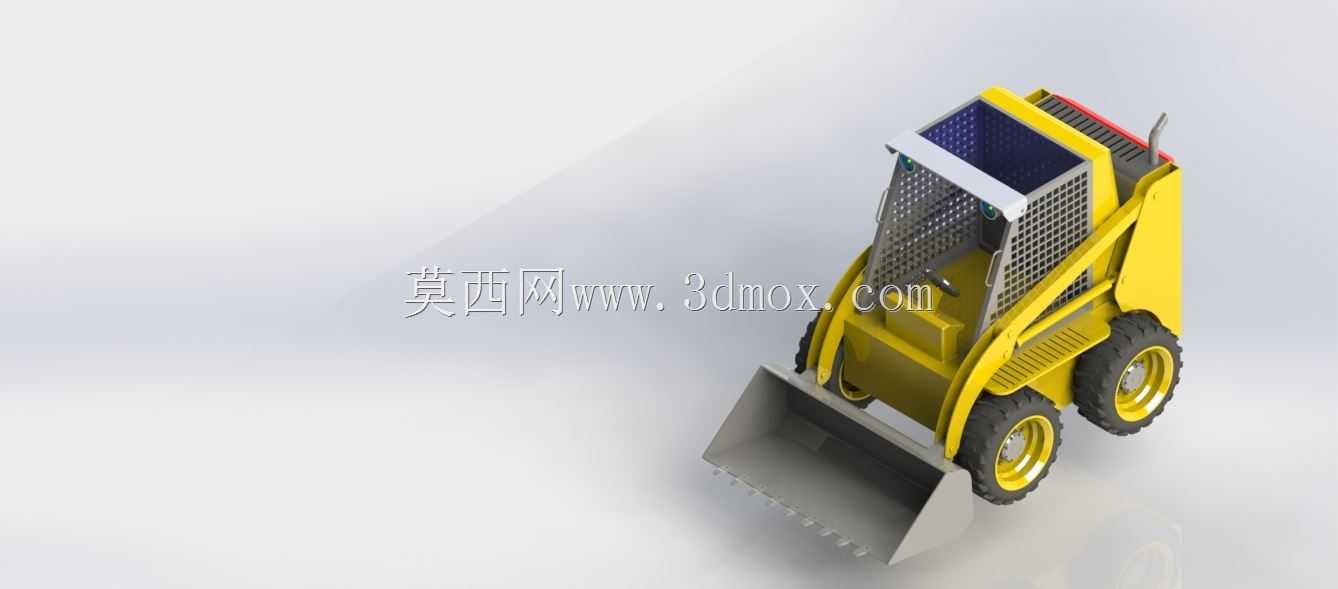

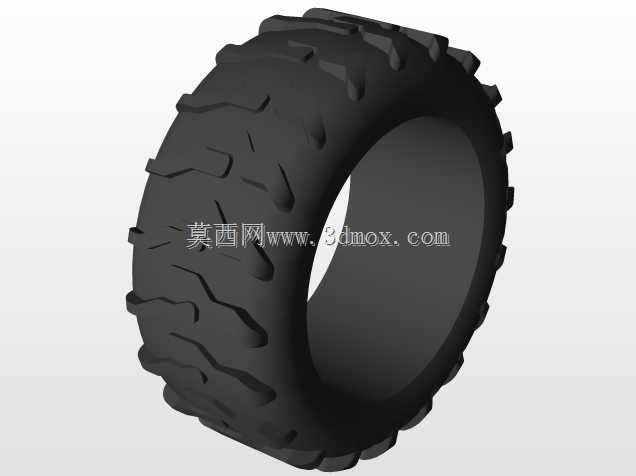

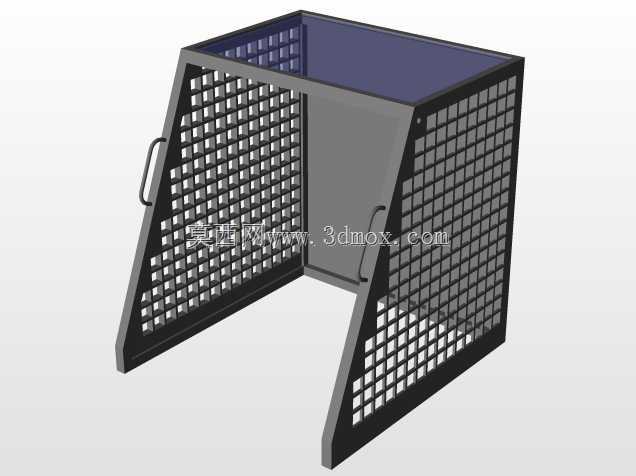

　　从结构表达看，模型重点呈现了铲斗、动臂、驾驶室防护网、轮式行走系统和车身壳体之间的位置关系。铲斗斗刃带齿形结构，插入料堆时可降低切入阻力，斗底弧度兼顾物料充盈和卸料流畅性；动臂沿车身两侧布置，举升过程中铲斗随动臂轨迹上升，可将物料抬升至自卸车货箱高度或简易料斗进料口。驾驶室顶部与前部设置网格防护，既保证操作人员观察铲斗和工作区域的视线，又能阻挡作业中飞溅的碎石、料块，避免正面冲击。轮距与轴距的比例经过紧凑化处理，四个轮胎接近车身四角，为差速转向提供稳定支撑，同时减少尾部回转余量。

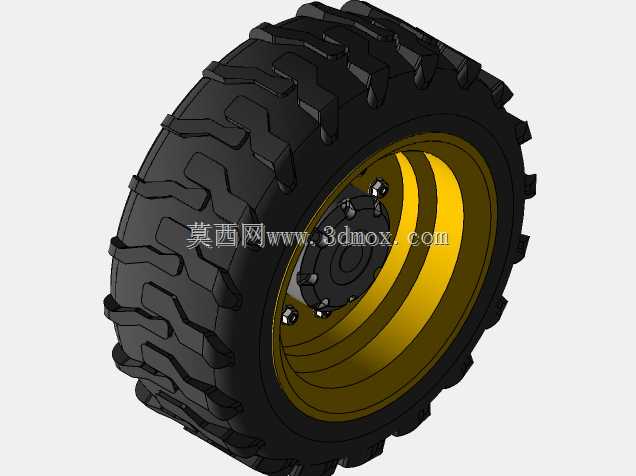

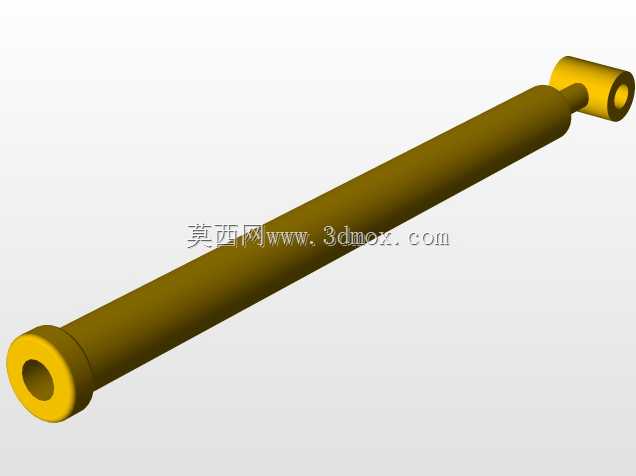

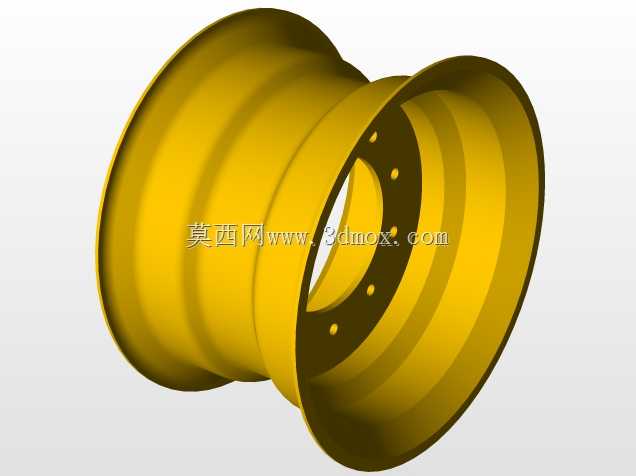

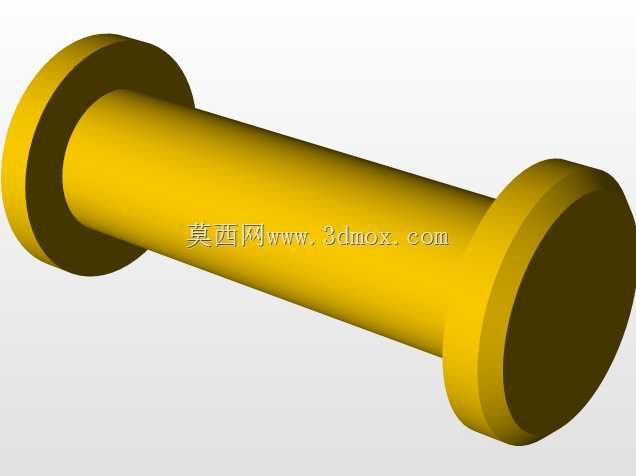

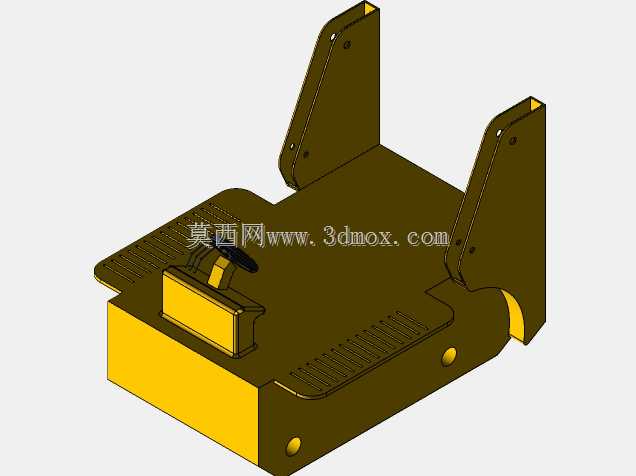

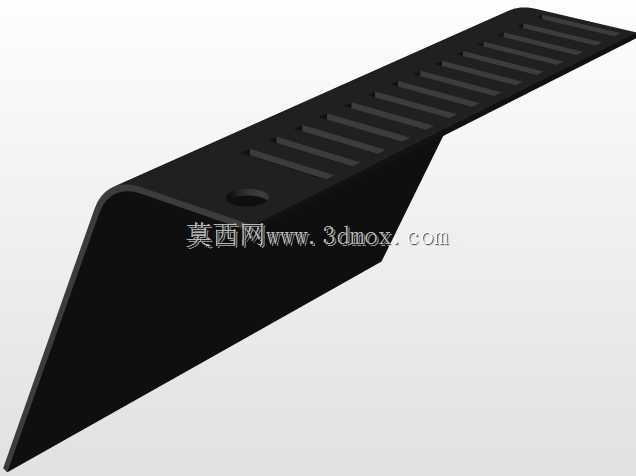

　　设计思路上，这类设备强调以小机身换取高通过性。动力舱、液压元件和油箱集中布置在车体中后部，利用整机重量平衡铲斗载荷，减少满载时抬头趋势；车身侧面预留维修开启面，便于日常检查液压管路、滤芯和散热组件。三维建模时需要重点核对动臂铰点、铲斗铰点、拉杆或液压缸连接点的相对坐标，任何一个铰接位置偏差都会导致运动干涉，表现为铲斗收斗不到位、举升中碰擦驾驶室边框，或极限卸料角不足。轮胎外径、轮辋偏距与车身侧板之间的间隙也需保留，否则在差速转向、轮胎受载变形时会出现摩擦。

　　若将该模型用于厂区方案布置，可把整机外廓作为设备占位边界，核对通道宽度、门洞净宽、电梯轿厢进深以及作业回转空间；若用于结构深化，则可在现有外观基础上继续细化液压缸行程、液压管路走向、驾驶室内部操纵件和发动机舱内部件。对设备选型人员而言，观察铲斗与动臂的连接形式、防护网覆盖范围、轮胎接近角离去角，也能快速判断其是否适合散料铲运、场地清理或狭小区域的辅助作业。
