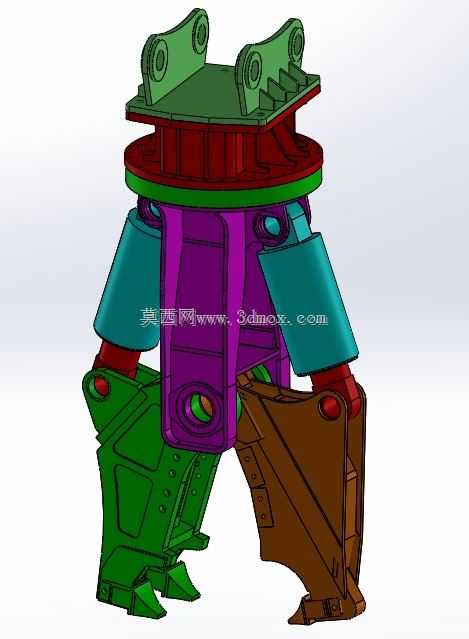

多瓣式液压抓钢机夹爪结构

　　这套多瓣夹爪结构主要面向废钢回收、钢厂炉前分拣、港口散杂装卸与建筑垃圾资源化处理场景，常作为挖掘机或起重机械的前端属具使用。它的核心作用是替代人工完成不规则金属块、废钢碎料、工业垃圾、石块等散状物料的抓取与搬运，相比普通铲斗，对形状不规则、堆积松散物料的包覆能力更强，抓取效率更高。从结构上看，顶部为回转连接座，预留了与主机小臂或液压旋转马达对接的安装孔位，设计时需要重点校核安装面的螺栓分布圆直径与中心高，保证与不同吨位主机的连接边界匹配。连接座下方设置了支撑法兰与多组铰接耳板，耳板的位置直接决定瓣爪开合轨迹与最大抓取半径，建模过程中需要反复做运动干涉检查，避免瓣爪在闭合极限位置与中心筒体发生碰撞。中心筒体承担主要载荷传递，

　　四周分布的液压油缸通过销轴与瓣爪连接，油缸伸缩带动瓣爪绕铰接点转动，从而实现张开与闭合动作。每片瓣爪采用变截面箱体式结构，爪尖部分做了加厚与角度优化，既保证插入料堆时的切入能力，又能在夹持大块废钢时提供足够的抱紧力。瓣爪内侧的加强筋按照受力方向布置，可在控制整体重量的前提下提升抗扭与抗弯性能，减少长期重载作业下的变形风险。油路布置沿筒体外侧走管并预留管夹位置，实际装配时需考虑作业过程中管线与瓣爪、油缸的相对运动，防止拉扯磨损。整体外形在完全张开状态下直径较大，闭合后轮廓紧凑，安装边界需同时满足主机的举升高度、卸料高度以及运输状态下的宽度限制。设计中还需关注铰接点的销轴直径、衬套长度与润滑通道，保证在粉尘大、冲击强的工况下具备可维护性。各瓣爪的同步性通过连杆与油缸安装尺寸保证，建模时需将开合角度、抓取范围、闭合容积分开核算，以便后续根据物料密度选择适配机型。
