挖掘机作业臂结构三维设计作品

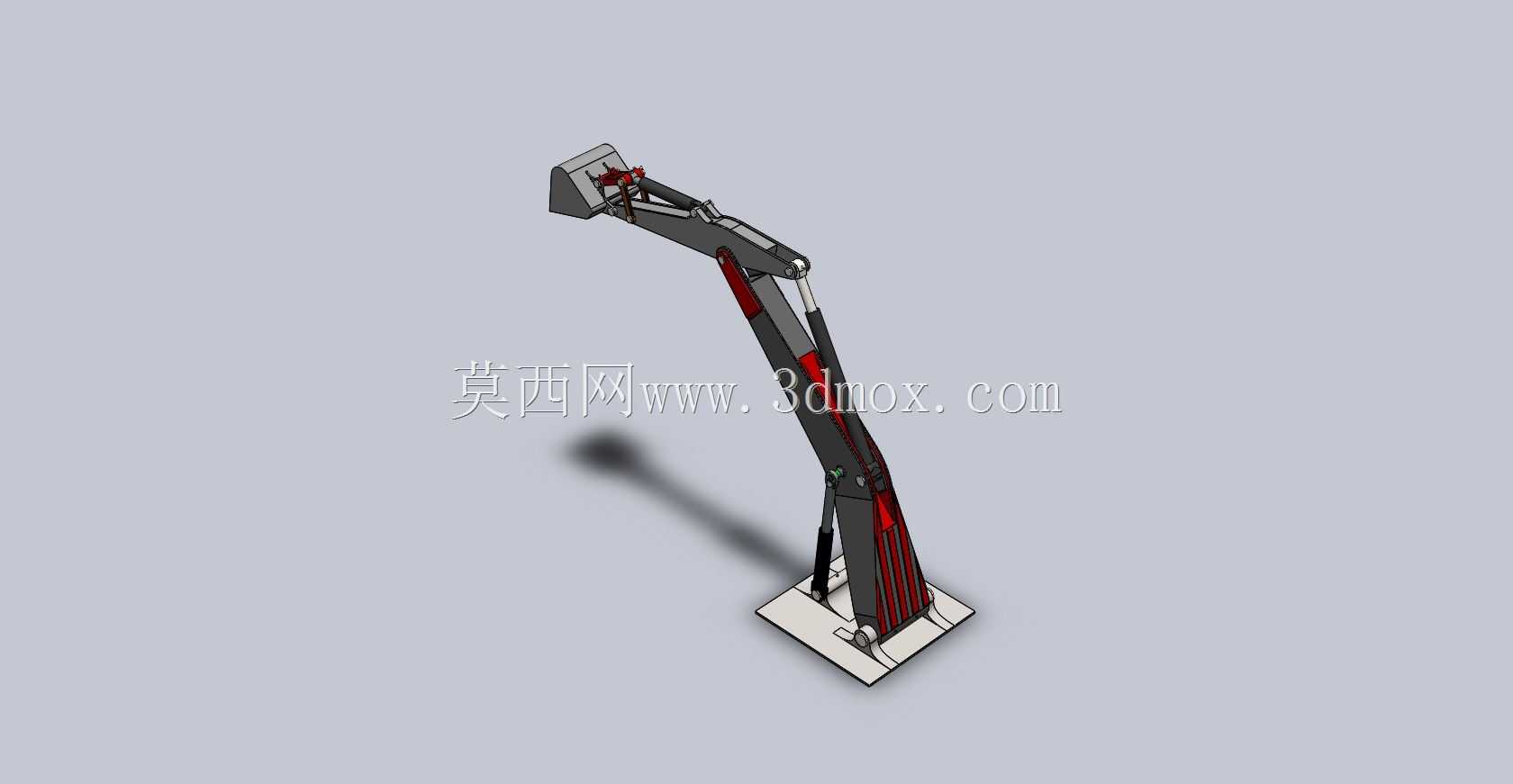

　　本次呈现的是挖掘机核心作业执行端的臂架结构三维设计，这类结构是土方作业、矿山剥离、市政管线开挖、场地平整等工况下直接承担载荷传递与作业动作输出的核心部件，区别于整机集成模型，该设计聚焦臂架本体的铰接布局、液压元件安装位与结构受力路径的还原，能够为臂架结构优化、液压管路排布校核、作业范围仿真提供直接的三维参照。从实际作业场景来看，挖掘机臂架需要频繁完成举升、收斗、挖掘进给等复合动作，作业过程中不仅要承受铲斗切入物料时的冲击载荷，还要承担偏载工况下的扭转力矩，因此在设计阶段首先要明确各铰接点的位置边界：动臂根部与上车回转平台的铰接座安装基准面需要匹配平台的主承载梁布局，保证载荷能够直接传递到回转支承的承载区域，

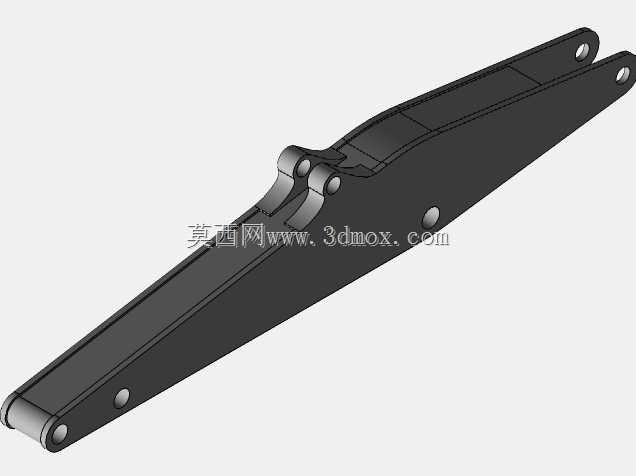

　　避免局部应力集中导致的平台结构变形；动臂与斗杆的铰接点位置，直接决定了最大挖掘深度、最大卸载高度与最小回转半径这些核心作业参数，设计时需要结合常用作业工况的参数需求，调整铰接点的相对位置，平衡深挖与远卸的性能需求，避免出现参数冗余导致的臂架自重过大，或是参数不足无法覆盖常规作业范围的问题。该臂架结构采用了弯板拼焊的箱型截面设计，这种截面形式在同等自重下能够获得更高的抗弯与抗扭刚度，适合承受复杂交变载荷的作业场景，设计时在动臂的油缸安装座、铰接点周边都预留了加强筋的布置空间，对应实际生产中这些位置需要做局部加厚与焊缝补强的工艺要求，避免长期交变载荷下出现焊缝开裂、结构疲劳失效的问题。液压油缸的安装位设计完全匹配实际作业的动作逻辑：

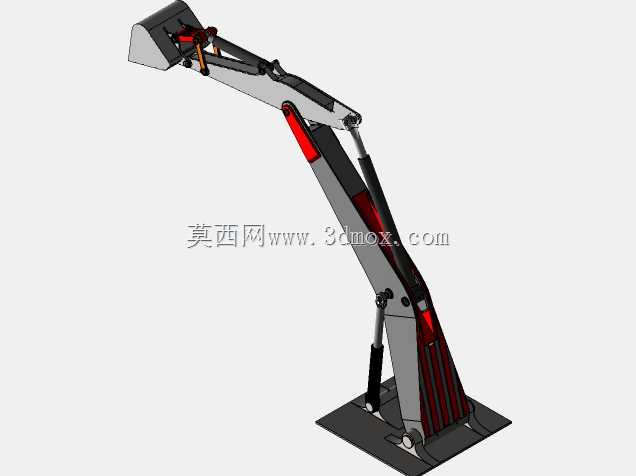

　　动臂油缸的两端铰接点分别布置在动臂中部下侧与上车平台的前支座位置，举升时油缸伸出能够推动动臂绕根部铰接点向上回转，实现作业装置的整体举升；斗杆油缸布置在动臂上侧的安装座与斗杆根部的摇臂结构之间，通过油缸的伸缩带动斗杆绕动臂前端铰接点完成收放动作，配合铲斗油缸的动作即可完成完整的挖掘、提升、卸料循环。从安装边界来看，该臂架的各铰接销轴孔径、安装座的开档尺寸都参考了通用中型挖掘机的配套尺寸，设计时预留了销轴润滑通道的布置空间，对应实际设备中需要定期加注润滑脂减少铰接副磨损的维护需求；臂架表面的液压管夹安装位按照管路走向做了等距排布，能够避免作业过程中液压管路与臂架结构发生摩擦干涉，同时预留了软管的弯曲余量，防止臂架动作时管路被拉扯损坏。

　　在结构细节处理上，臂架的箱型截面内部预留了横隔板的安装位置，这些隔板能够在不显著增加自重的前提下，提升臂架截面的抗失稳能力，避免大载荷下箱型板件出现局部鼓曲变形；臂架前端的铲斗铰接位尺寸匹配通用型铲斗的安装接口，可根据不同作业需求换装破碎锤、抓斗等附属工作装置，拓展设备的适用场景。设计过程中还考虑了作业时的视野需求，动臂的上轮廓线做了收窄处理，减少对驾驶员前方作业视线的遮挡，提升狭小场地作业时的操作安全性；臂架下部的防护板安装位预留了螺栓孔，能够安装防护挡板阻挡作业时飞溅的土石对液压油缸杆的磕碰损伤，降低液压元件的损坏概率。从受力传递路径来看，铲斗挖掘时的载荷通过斗杆传递到斗杆与动臂的铰接点，再通过动臂的箱型结构分别传递到动臂根部铰接点与动臂油缸的支撑点，最终分散到回转平台的主承载结构上，整个路径的结构截面变化做了平滑过渡处理，避免出现截面突变导致的应力集中问题，提升结构的疲劳寿命。该三维结构完整还原了臂架各部件的装配关系，各铰接点的运动副约束都按照实际连接形式做了对应设置，可直接导入运动仿真软件中完成作业范围模拟、干涉检查与载荷工况的有限元分析，为臂架的结构优化、轻量化设计提供可靠的三维模型基础，也可作为工程机械相关专业教学、作业装置结构原理演示的直观参照。
