带六角立柱与U型卡槽的机械支座

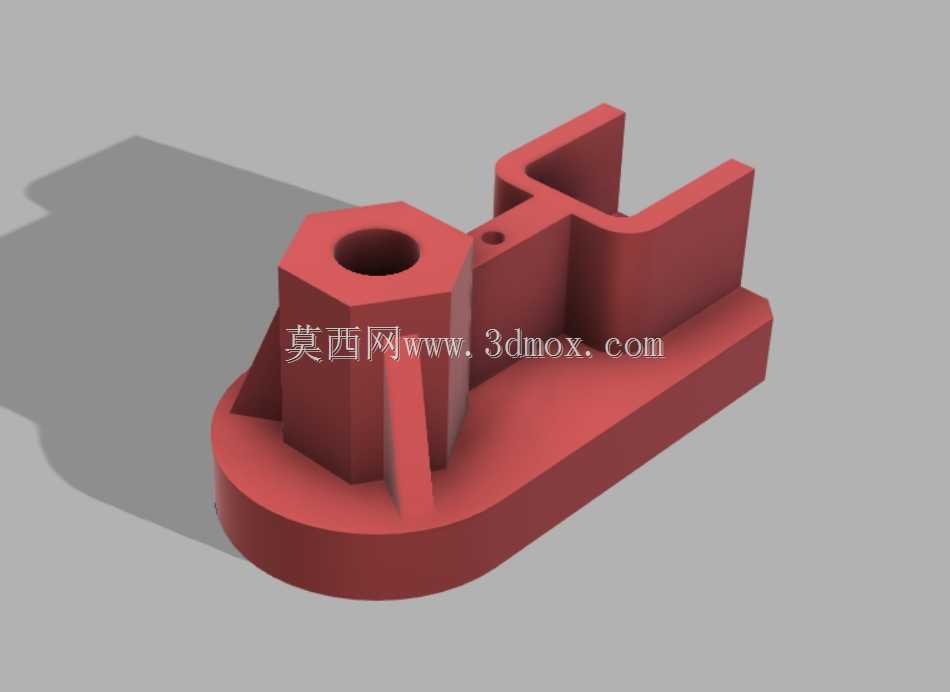

　　该支撑支座的结构由底板、六角立柱、三角加强筋和U型卡槽四部分组成，整体采用一体化成型思路，适合在小型工装、检测夹具或桌面设备中承担定位与支撑功能。底板轮廓为带切角的近似矩形，底部平面作为主要安装基准，可通过沉孔或螺钉固定在型材台面、钢板机架或非金属基板上。设计时将底板边缘做切角处理，能够减少与相邻零件的边角干涉，也便于在紧凑空间内完成装配。

　　六角立柱位于底板一侧，柱顶开设同轴通孔，孔口形成沉台结构，既可以穿入螺钉实现上方零件的压紧，也可作为销轴、导杆或调节螺杆的通过孔。六角外形并非单纯造型，其作用在于为扳手提供夹持面，方便装配时控制支座姿态，或在需要锁紧时承受较小扭矩。立柱与底板之间布置三角筋，筋板同时连接柱身和底板，能够把立柱受到的侧向力分散到底板区域，降低柱根处的应力集中。

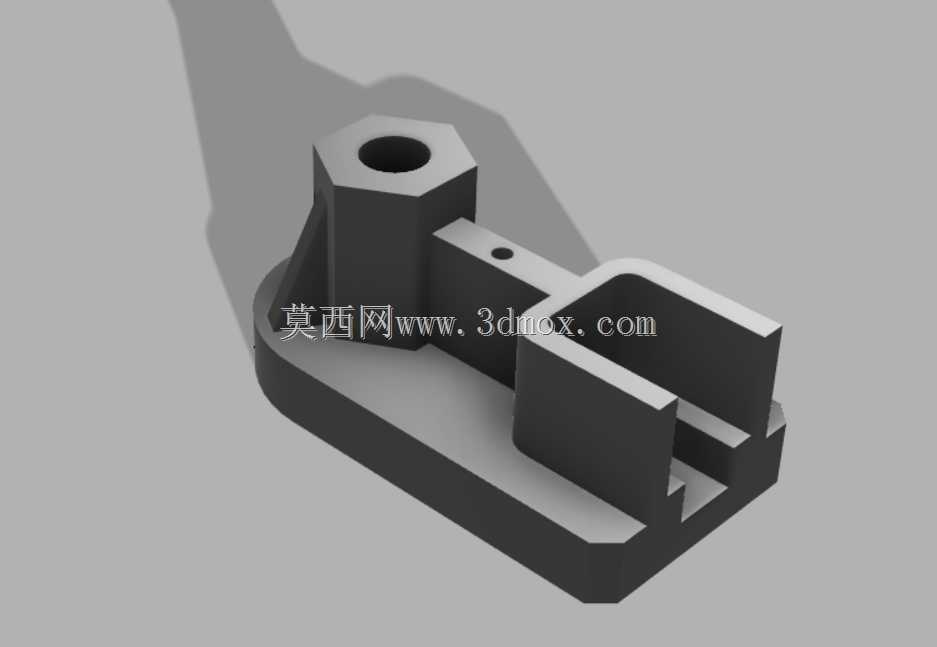

　　U型卡槽位于支座另一侧，槽口向上并带有侧向开口，内部形成两级台阶。较深的槽腔可容纳块状零件的端部，较浅的台阶面则承担限位作用，使被支撑件在放入后获得明确的高度方向定位。槽壁外侧与底板相连，壁厚均匀，避免在成型或加工过程中因材料堆积产生收缩变形。卡槽与立柱之间保留实体连接段，使两个功能区在受力时形成整体，而不是彼此独立的凸台。

　　从安装边界看，使用时需要重点核对底板外轮廓、立柱中心孔位置以及U型槽开口宽度。立柱孔适合穿过紧固件，对上方模块进行竖向固定；U型槽适合快速取放零件，在需要频繁更换工件的工位上比封闭框体更便于操作。若用于自动化设备，可在槽内增加垫片或调整块，以补偿被夹持件的尺寸偏差；若用于工装夹具，则可将立柱孔作为定位销孔的补充，实现一面两销之外的辅助压紧。

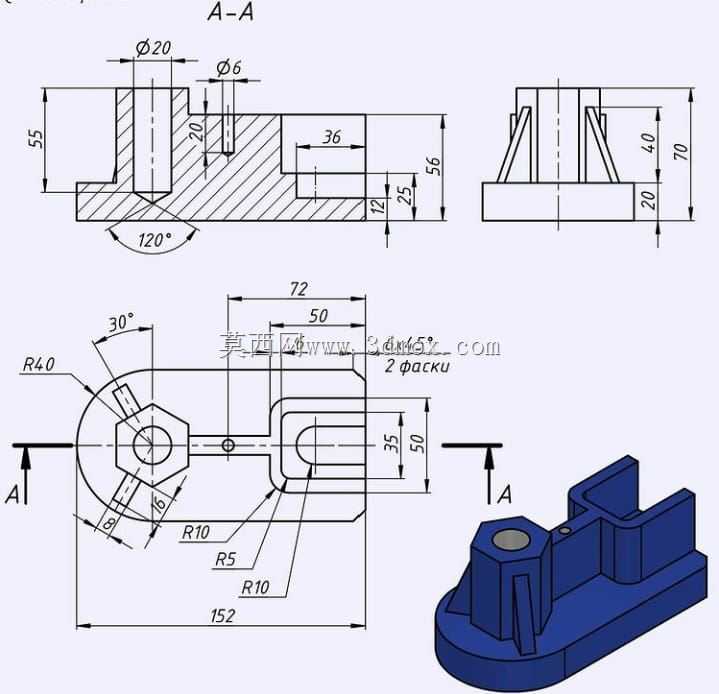

　　建模过程中应优先保证底板平面、立柱孔轴线和U型槽对称面之间的几何关系。底板底面与立柱孔轴线保持垂直，才能确保紧固件受力顺畅；U型槽两侧壁需要平行，槽底台阶面与底板底面保持规定高度差，才能让被支撑件平稳落座。圆角过渡集中在筋板与柱身、槽壁与底板交接处，这些位置并非为了外观，而是为了降低尖角造成的应力集中，同时改善切削加工或增材制造时的工艺性。

　　在实际选型中，这类支座适用于轻载定位、传感器支架、小型导轨挡块、实验台架附件等场景。它不适合承受大冲击载荷或长悬臂载荷，但在空间有限、需要同时具备孔位固定和开口限位的场合，能够减少额外拼接零件数量。装配时应先以底板底面找正，再通过立柱孔完成上部连接，最后利用U型槽容纳并约束横向零件，使整体结构在多个方向上都具有明确的安装基准。
