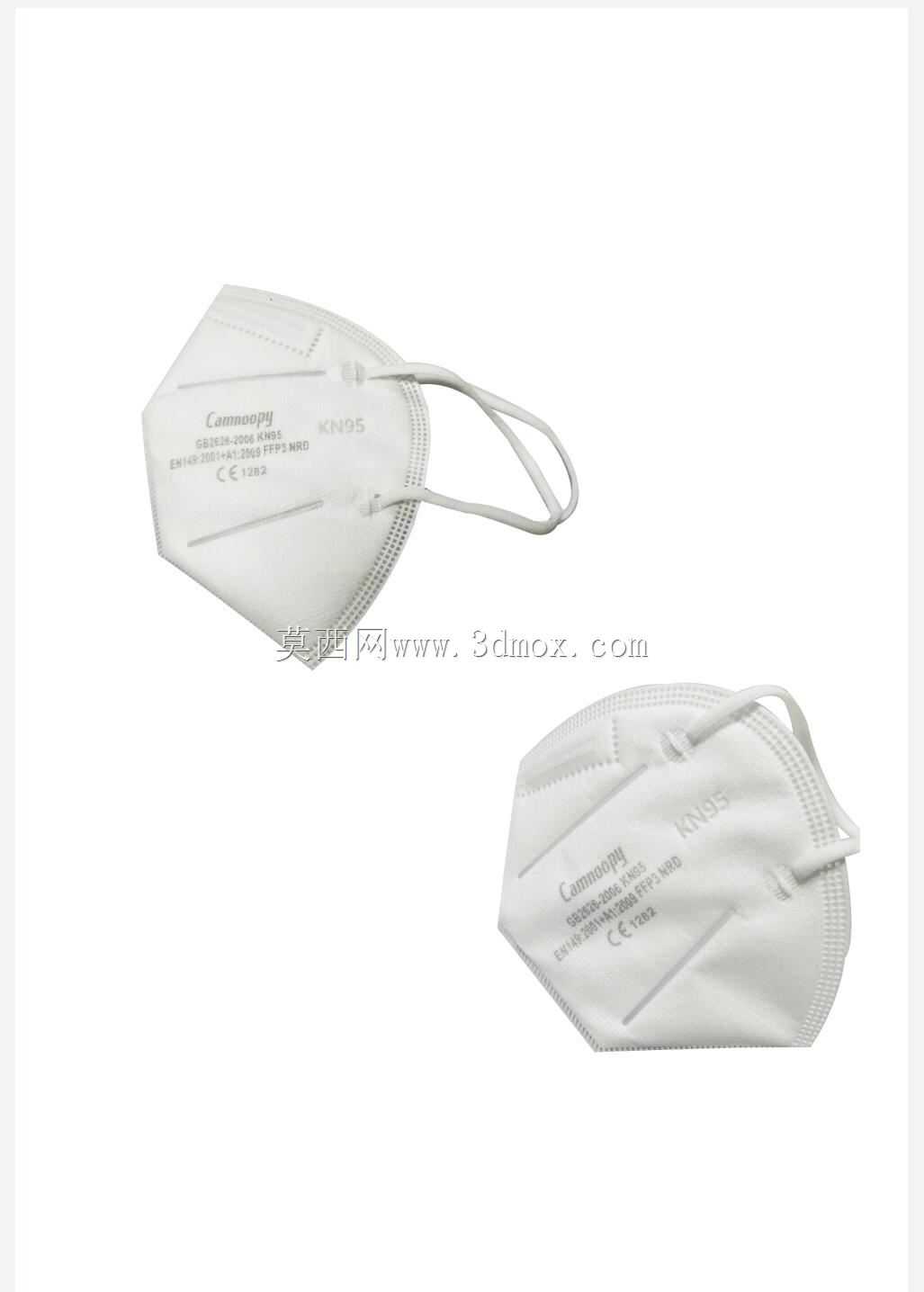

全自动N95折叠口罩一体化产线结构设计

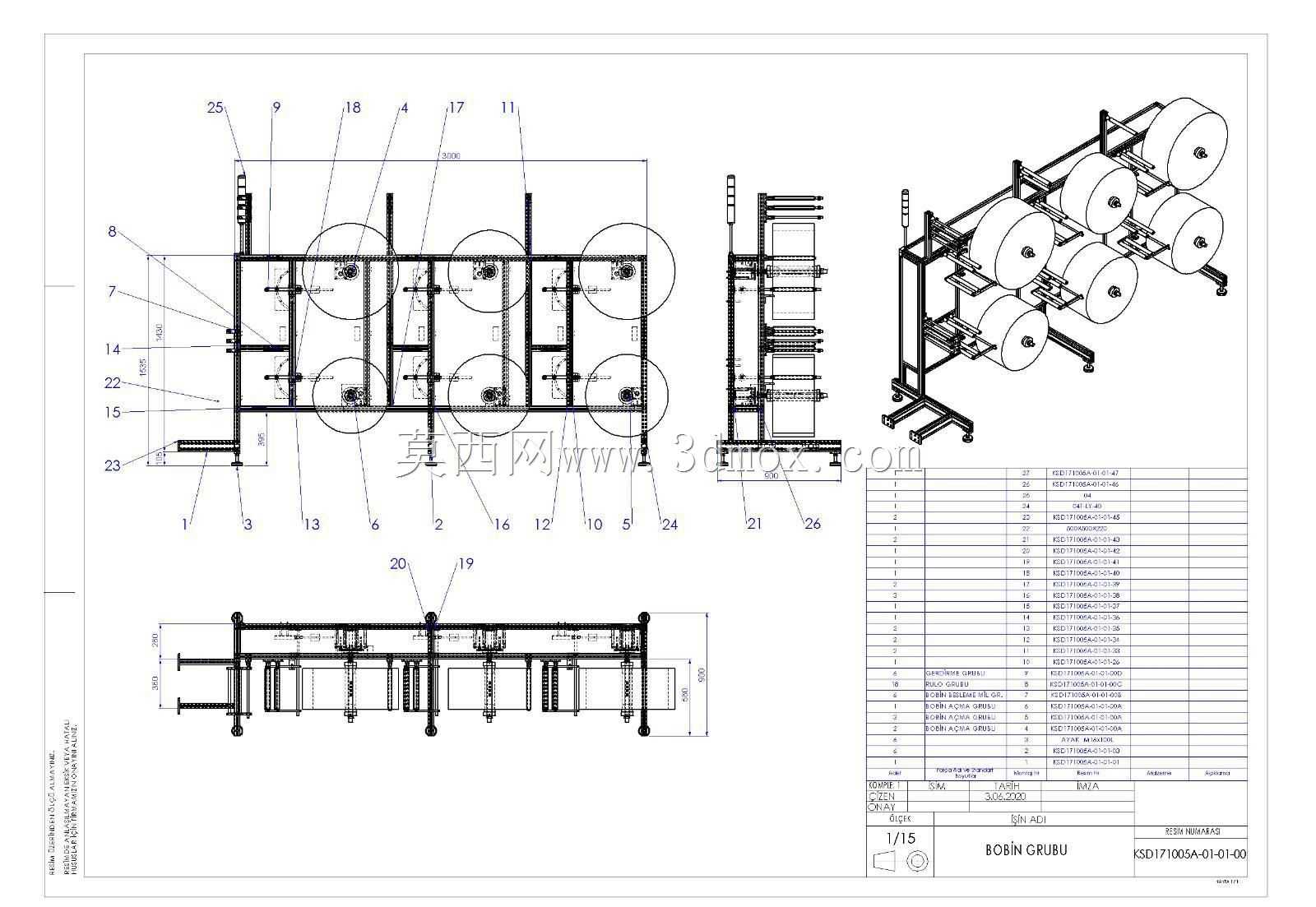

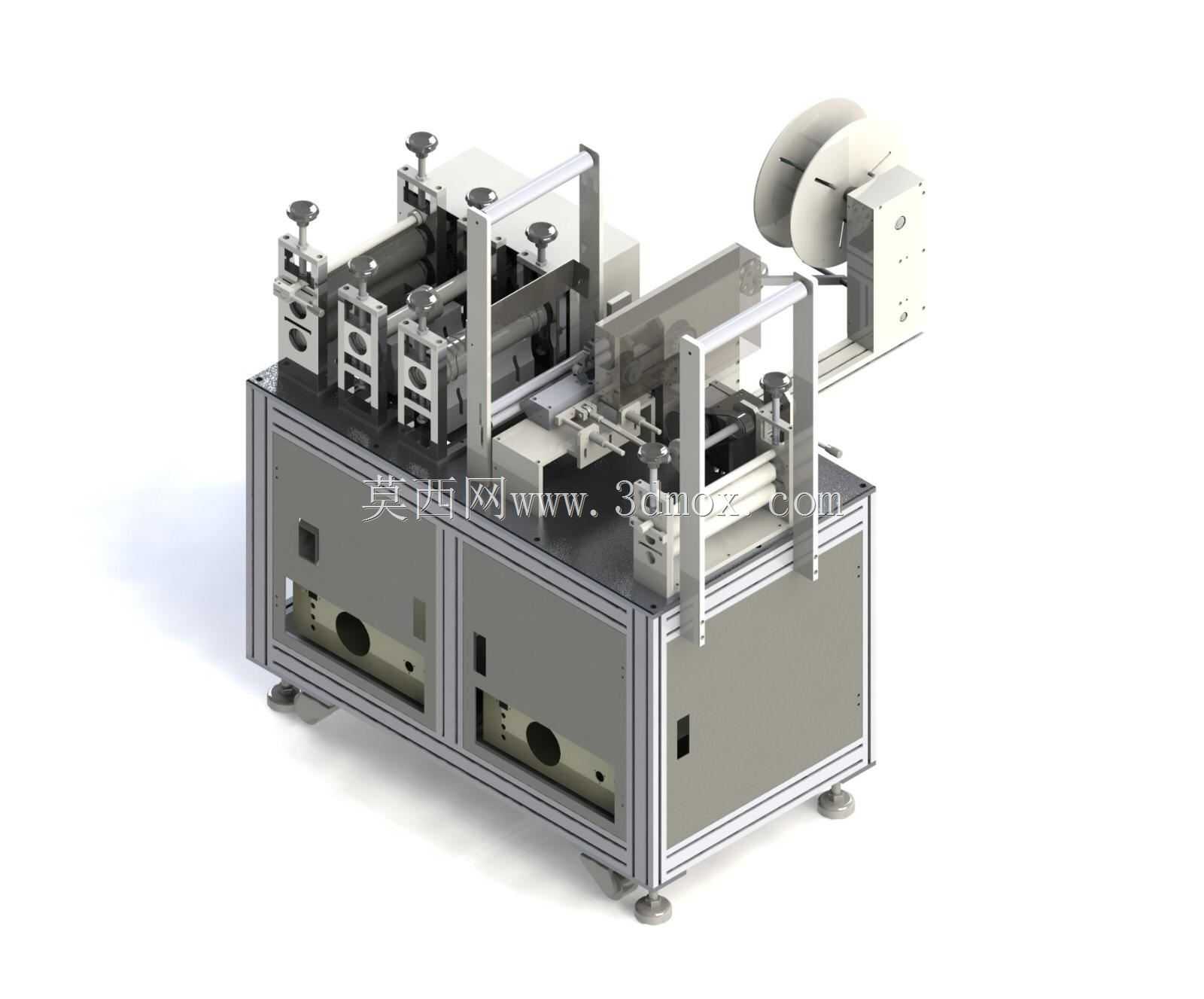

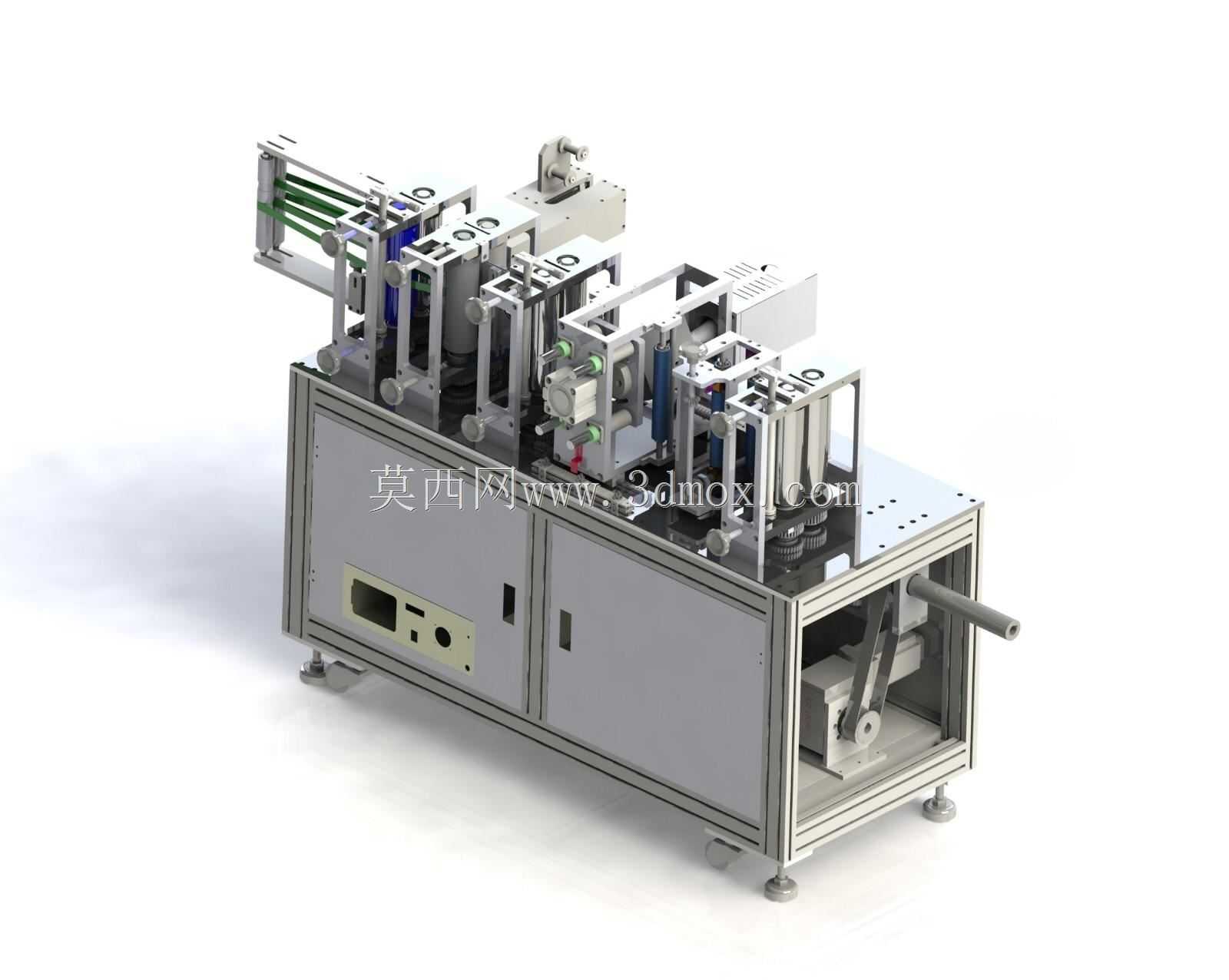

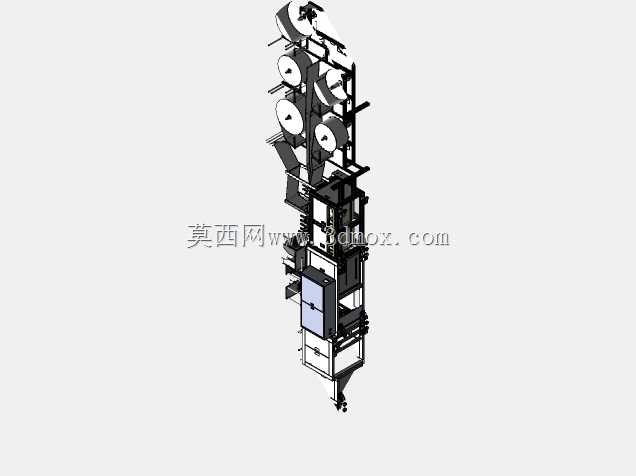

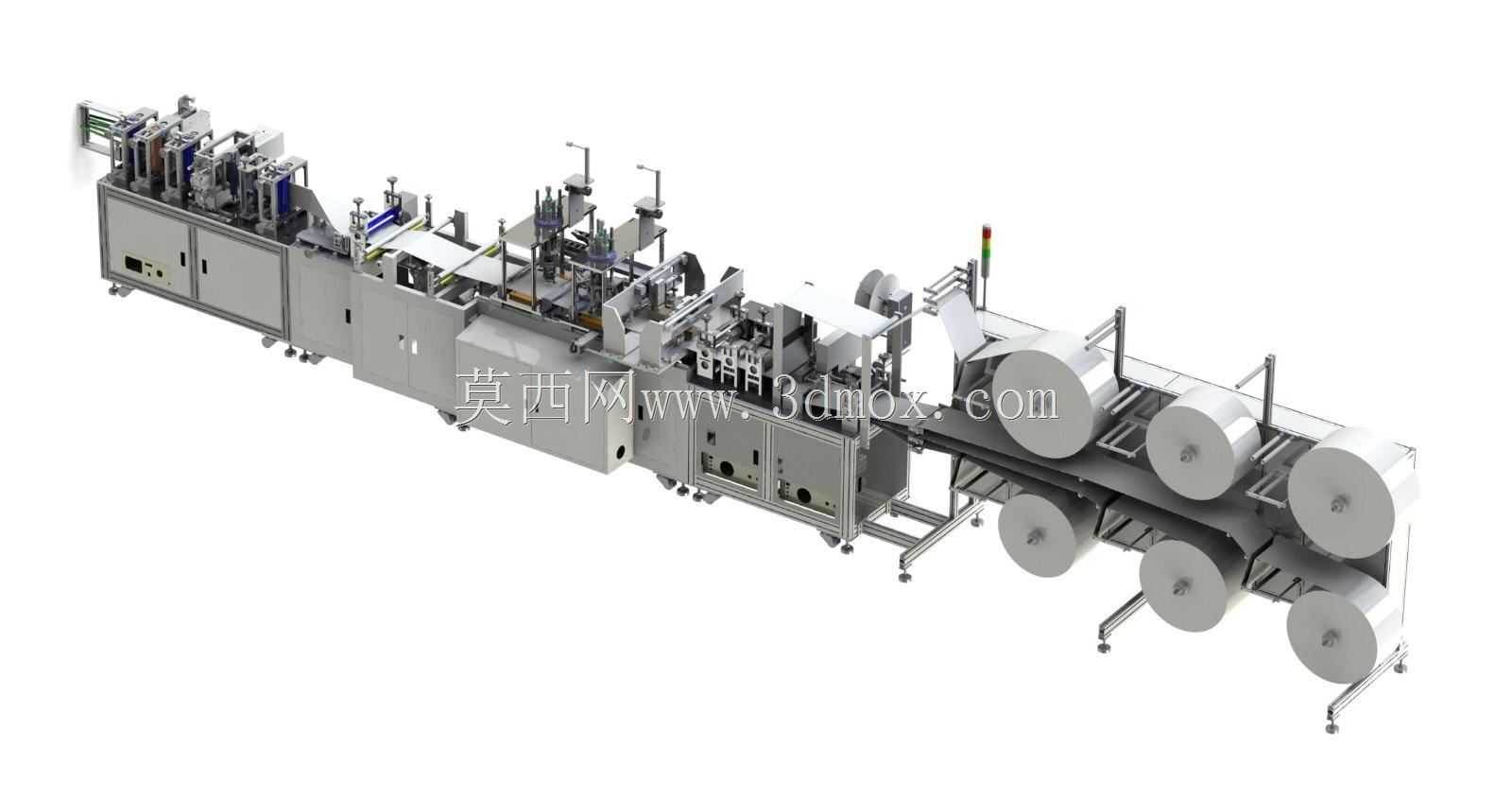

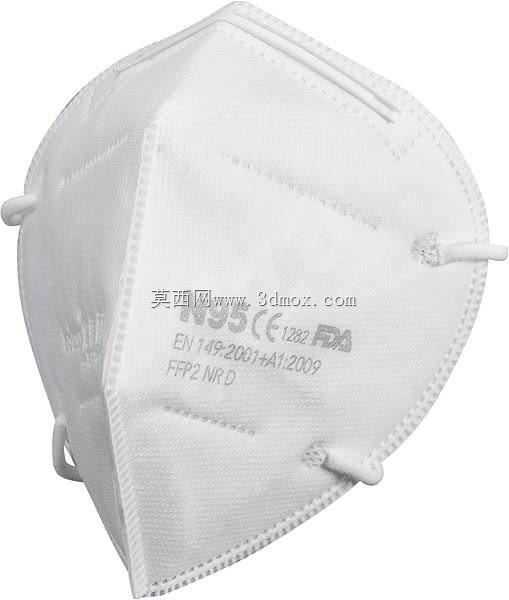

　　这套产线的三维结构围绕折叠式防护口罩的连续化成型展开，整线沿水平方向铺开，从多层无纺布上料开始，依次完成鼻梁条植入、折痕压合、轮廓封边、耳带焊接、成品裁切与输出，各工位之间依靠同步牵引和导向过渡衔接，避免片材在高速运行中跑偏。做结构评审时，首先要关注的是放料区的布置：多卷原材料分别布置在独立气胀轴上，每卷都配有张力摆杆和制动调节，熔喷层、内外层无纺布、鼻梁条卷材的走料路径分层规划，过料辊的高度差经过校核，使片材在进入折痕工位前保持恒定张紧力，不会因材料弹性差异出现褶皱或拉伸变形。

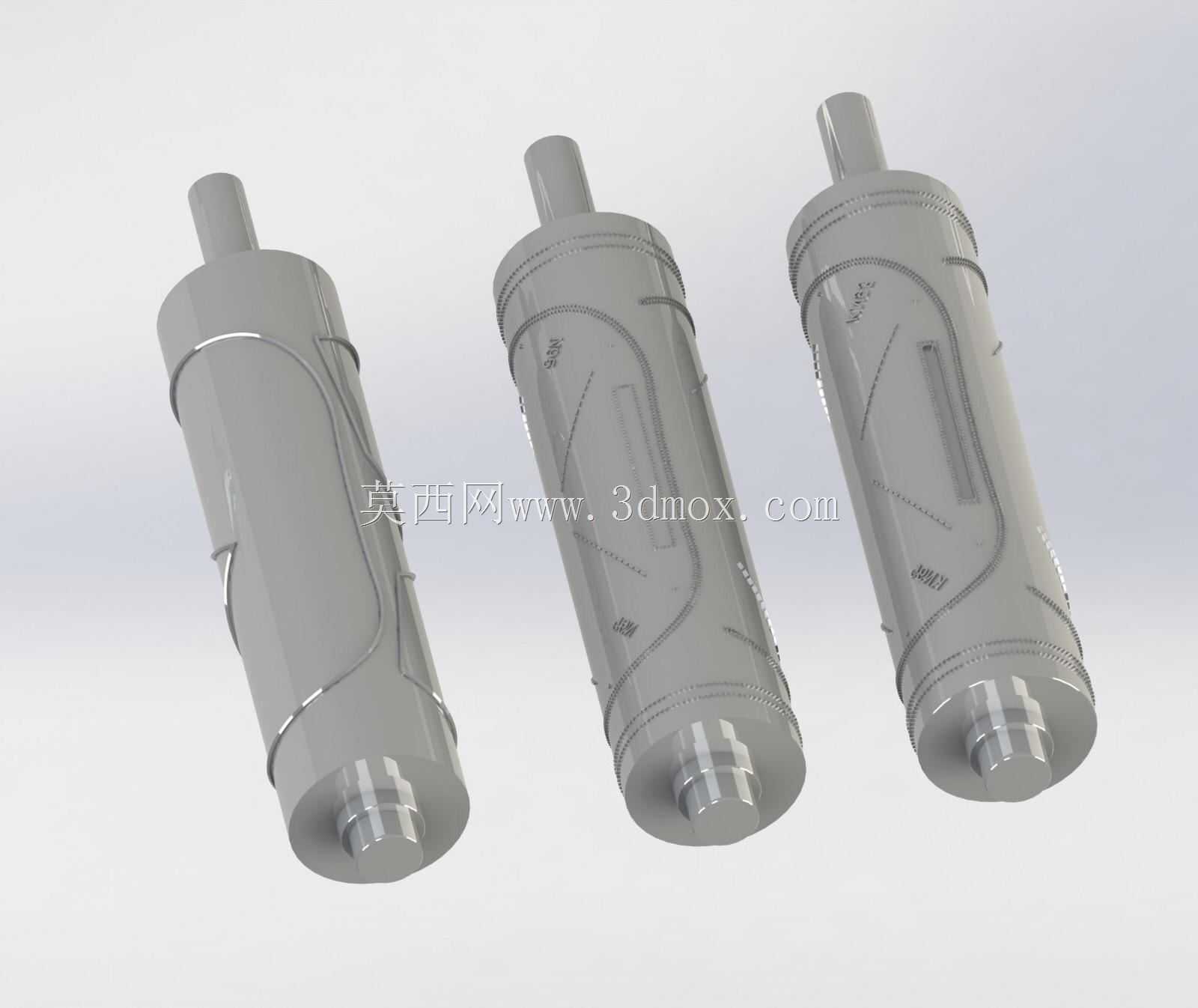

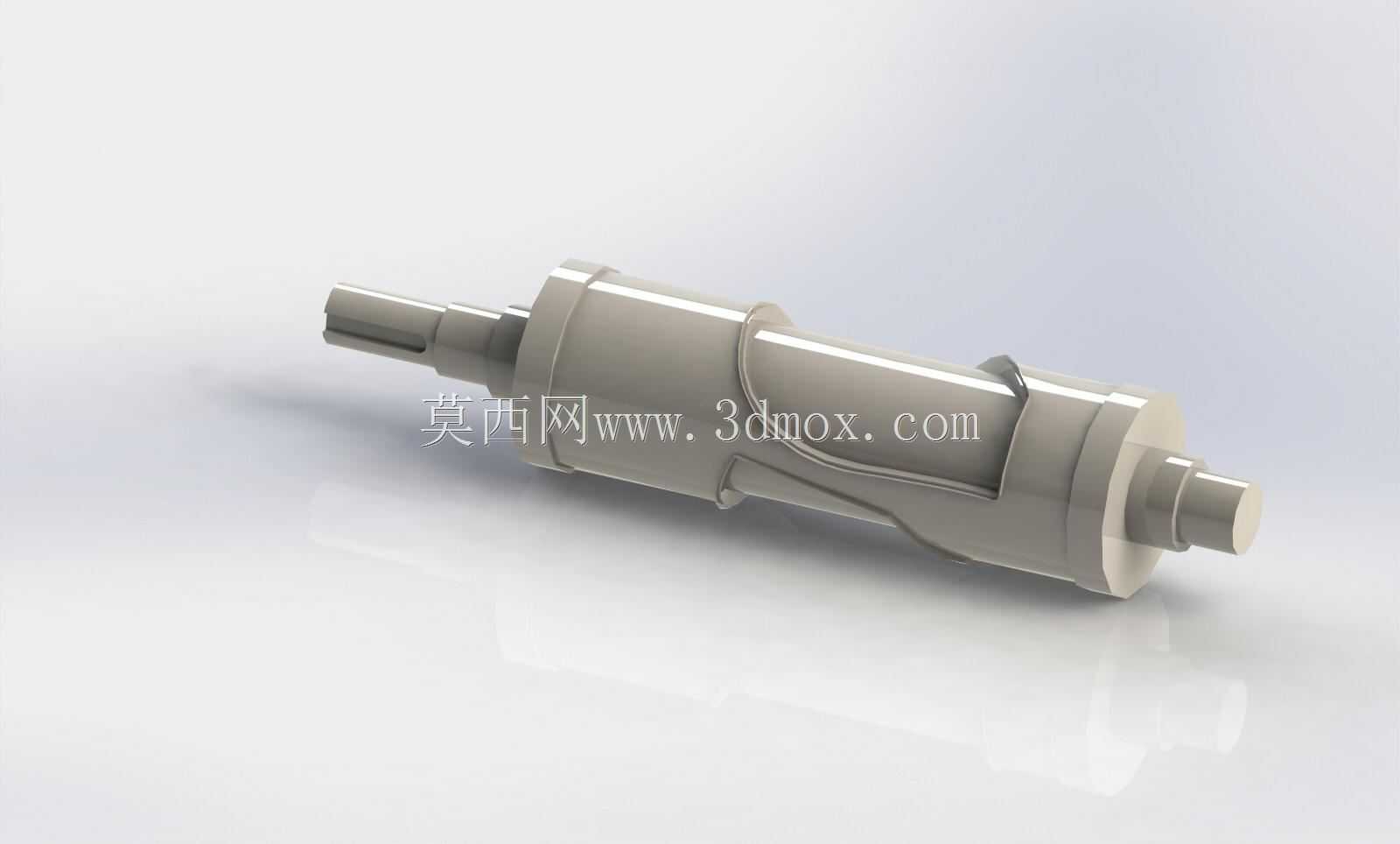

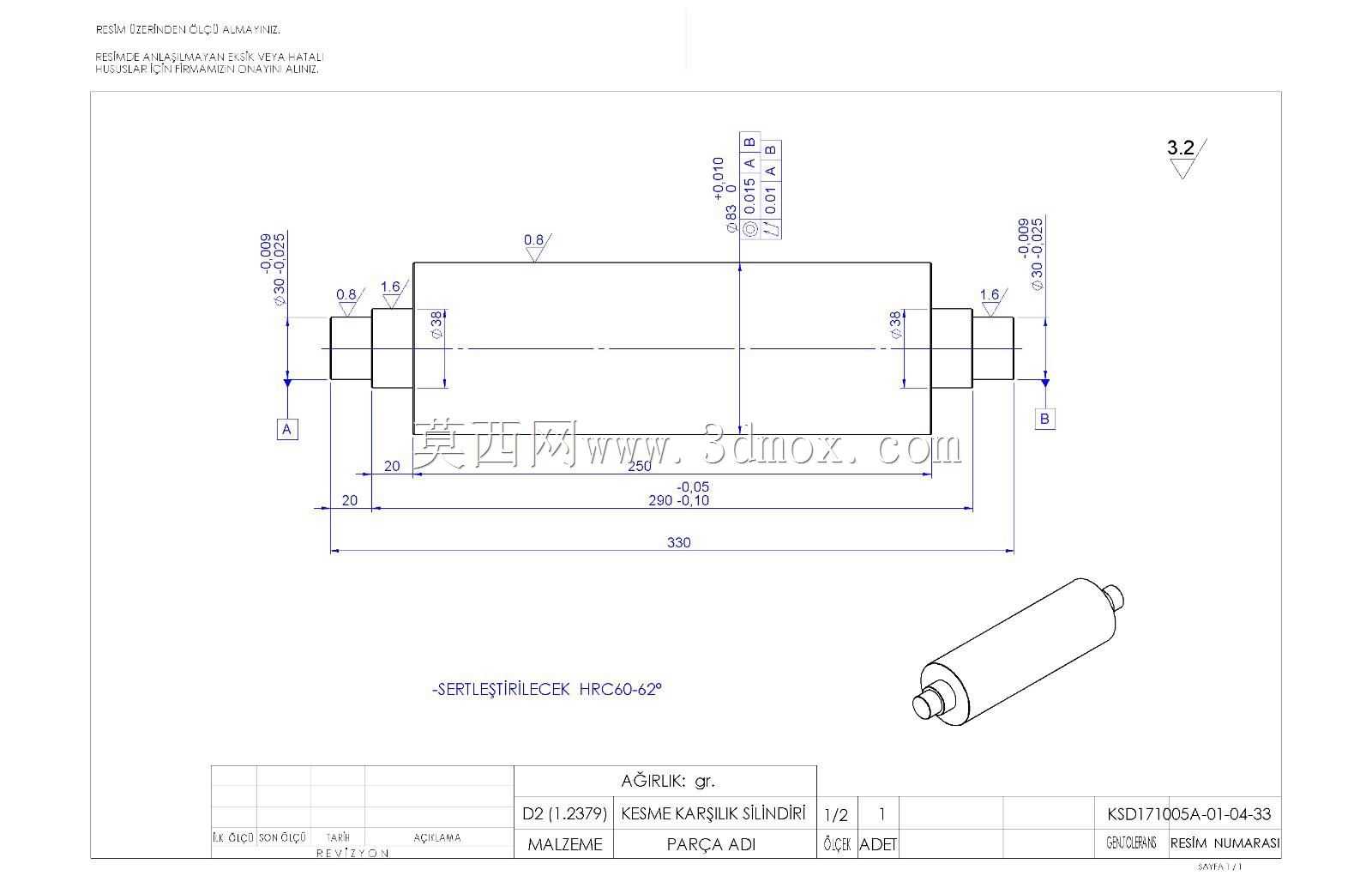

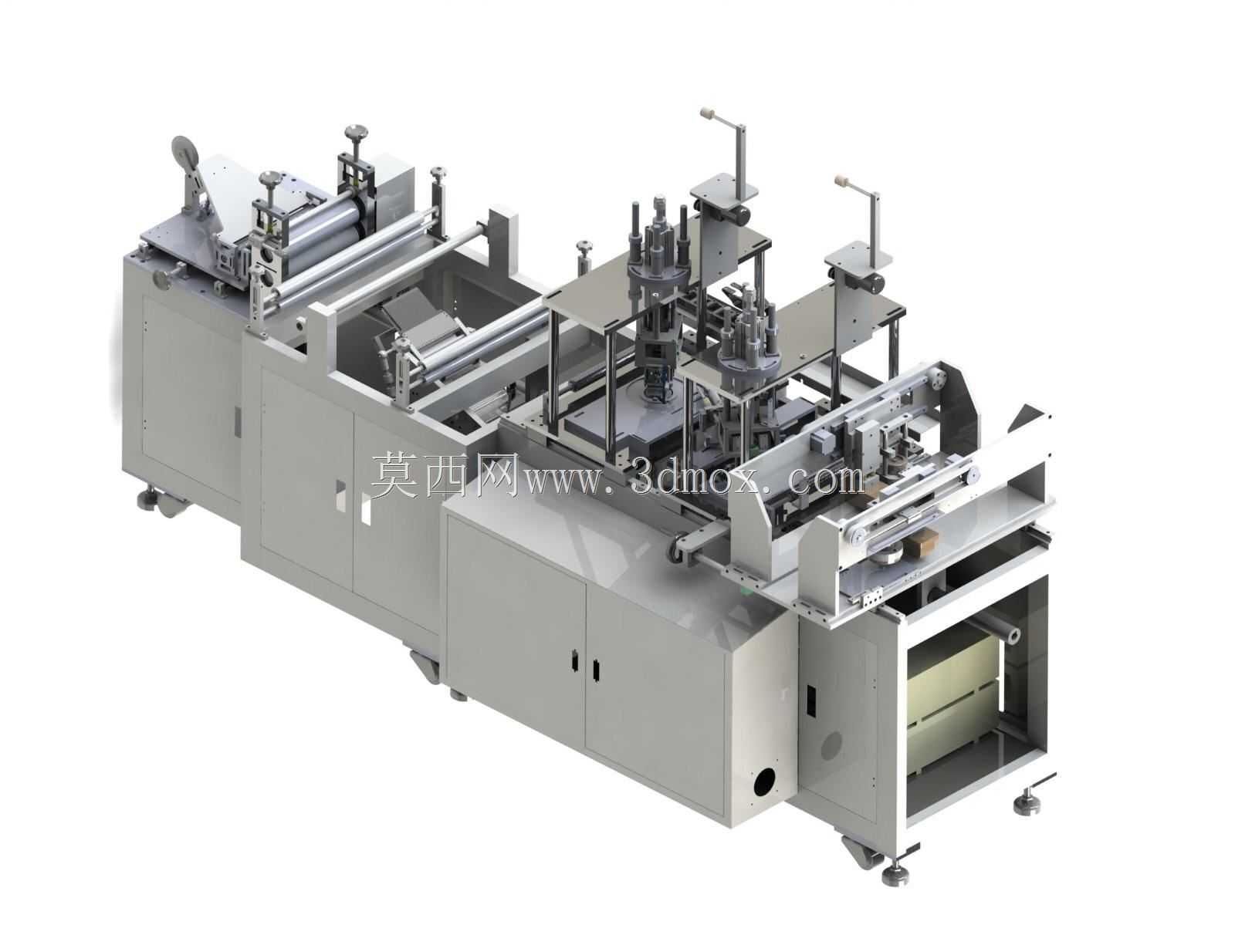

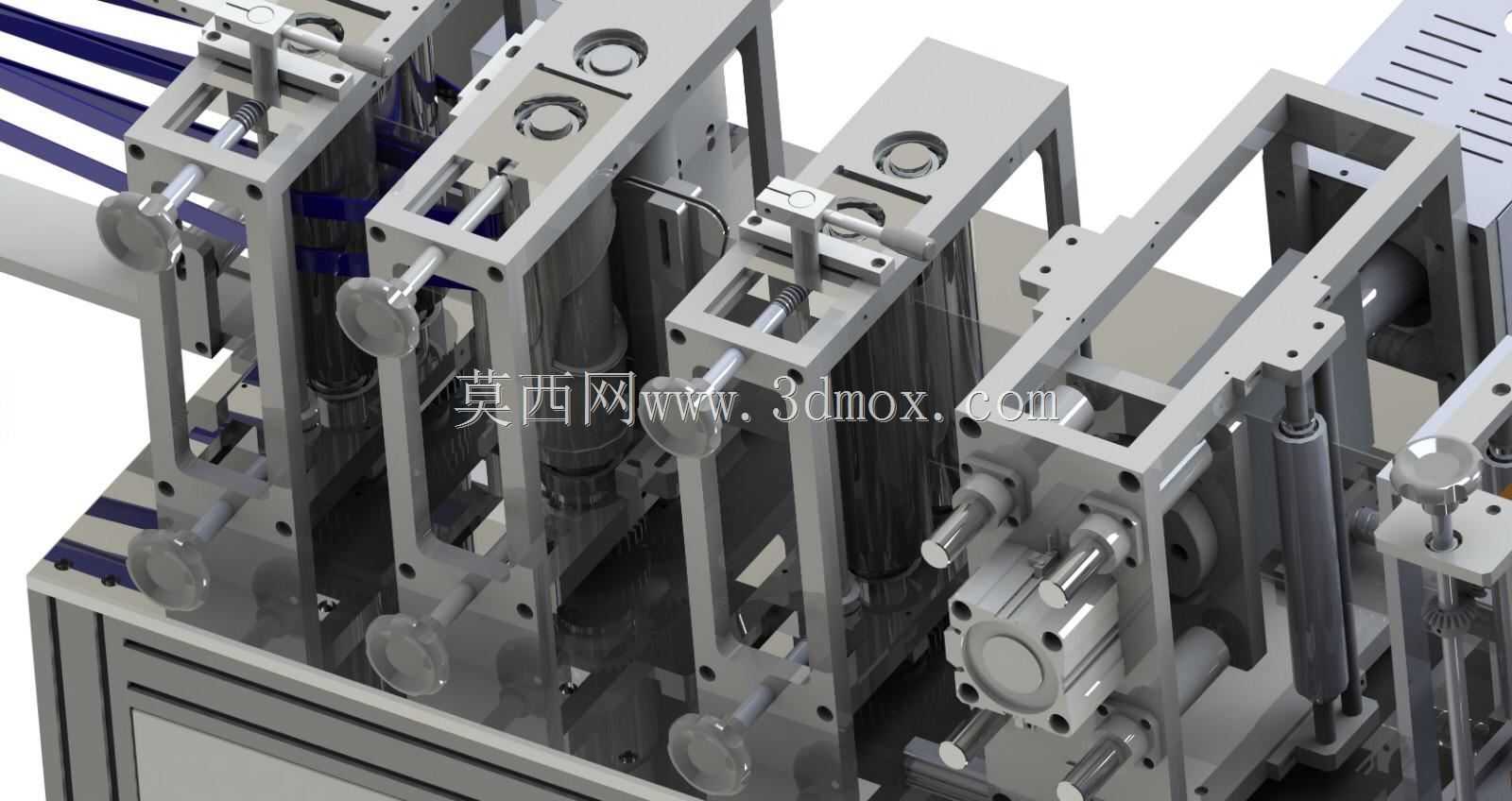

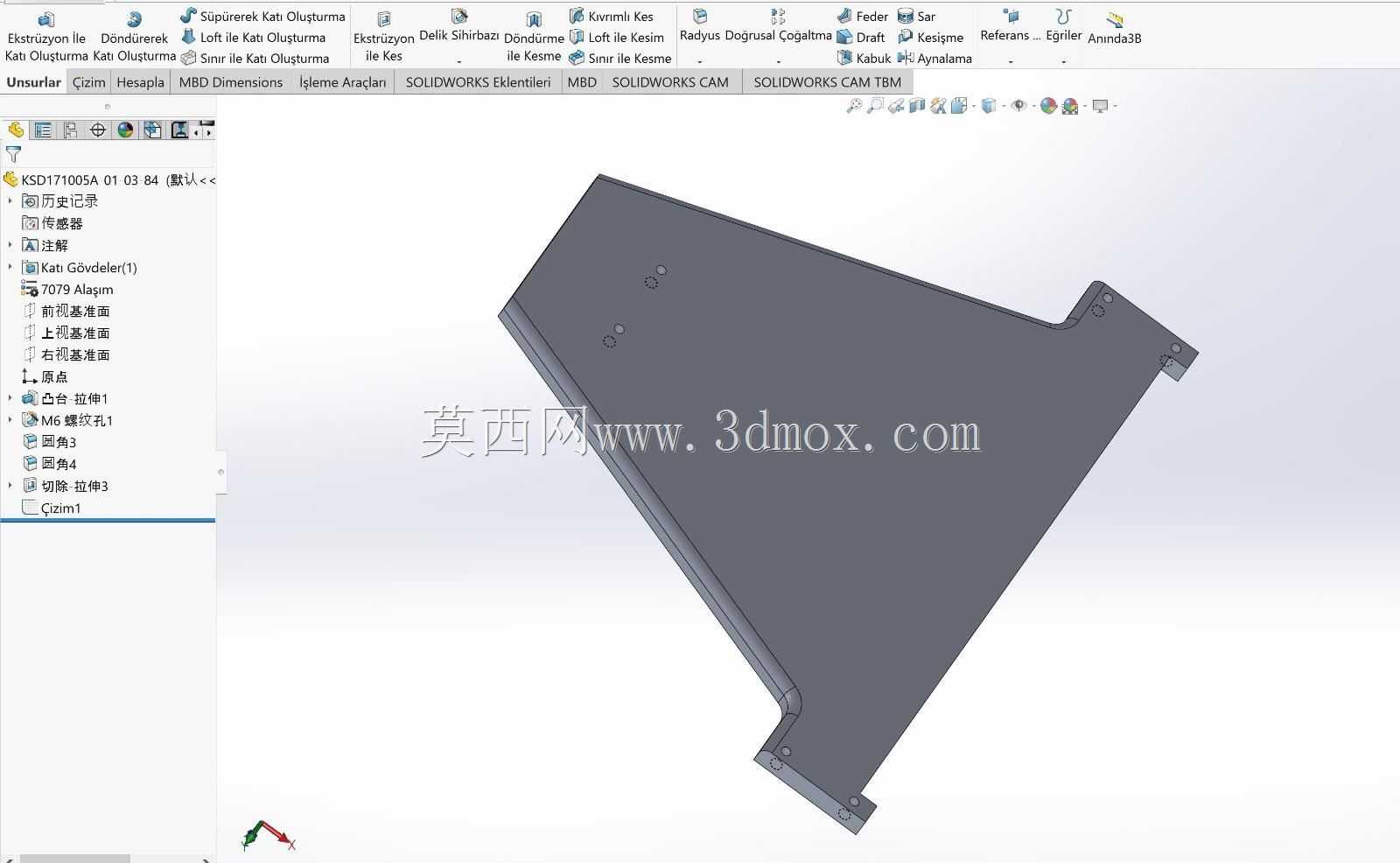

　　折痕与成型段是整线的核心，折叠导轨的曲面轮廓直接决定口罩最终的立体形状，三维建模时需要把折边角度、导向板间隙、压痕轮的齿形配合逐一验证；压痕辊采用齿状啮合结构，在片材表面压出规整折叠线，同时不能切穿纤维层。封边工位采用超声熔接思路，焊头与底模的对中精度、压合行程和缓冲结构都在装配体中体现，轮廓封边后口罩边缘形成连续密封带，既保证过滤腔体的密闭性，也为后续裁切提供定位基准。耳带焊接单元布置在成型后段，夹取、翻转、点焊动作通过凸轮与气动元件配合完成，焊头位置可调，以适配不同耳带长度和焊接角度。

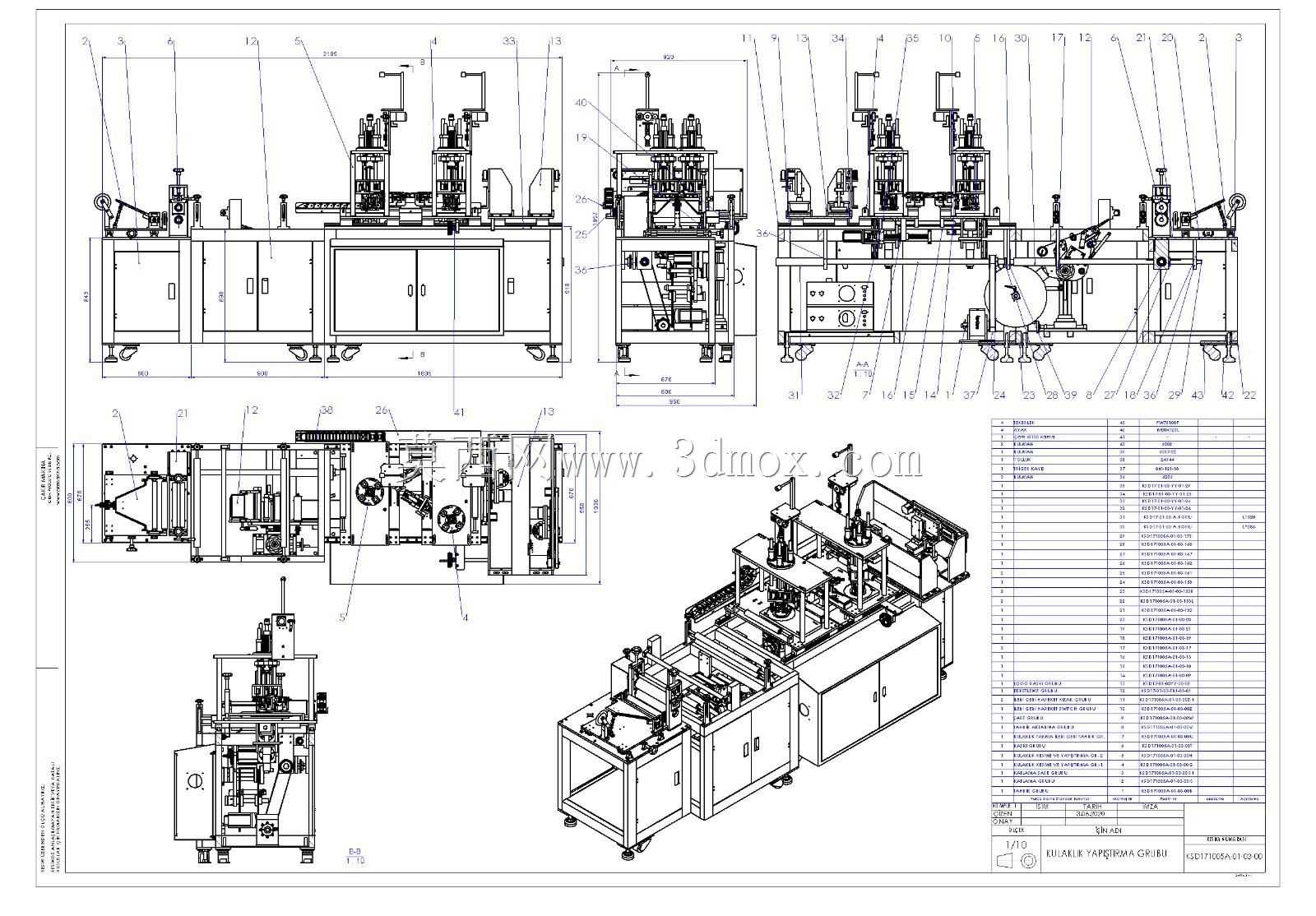

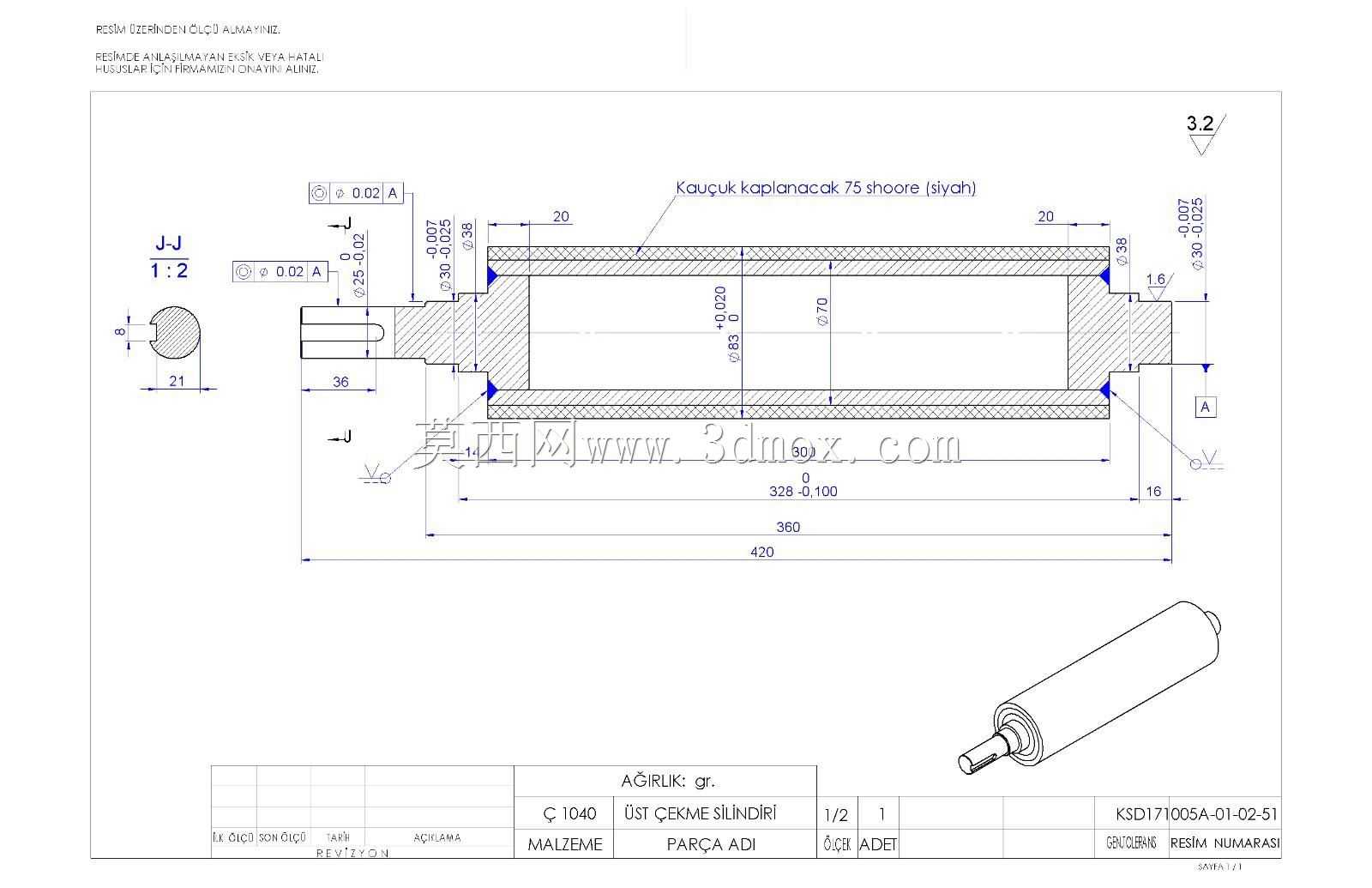

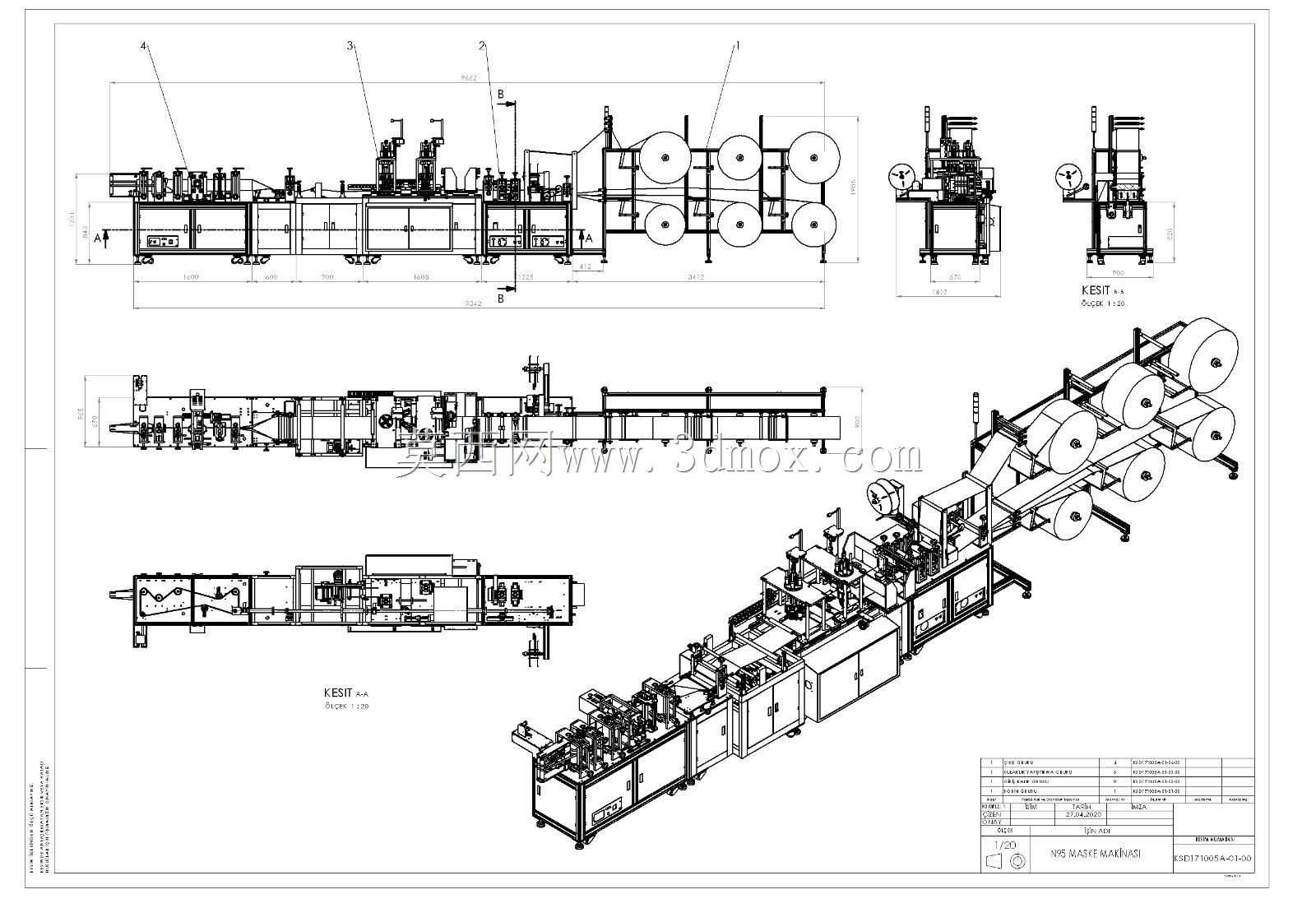

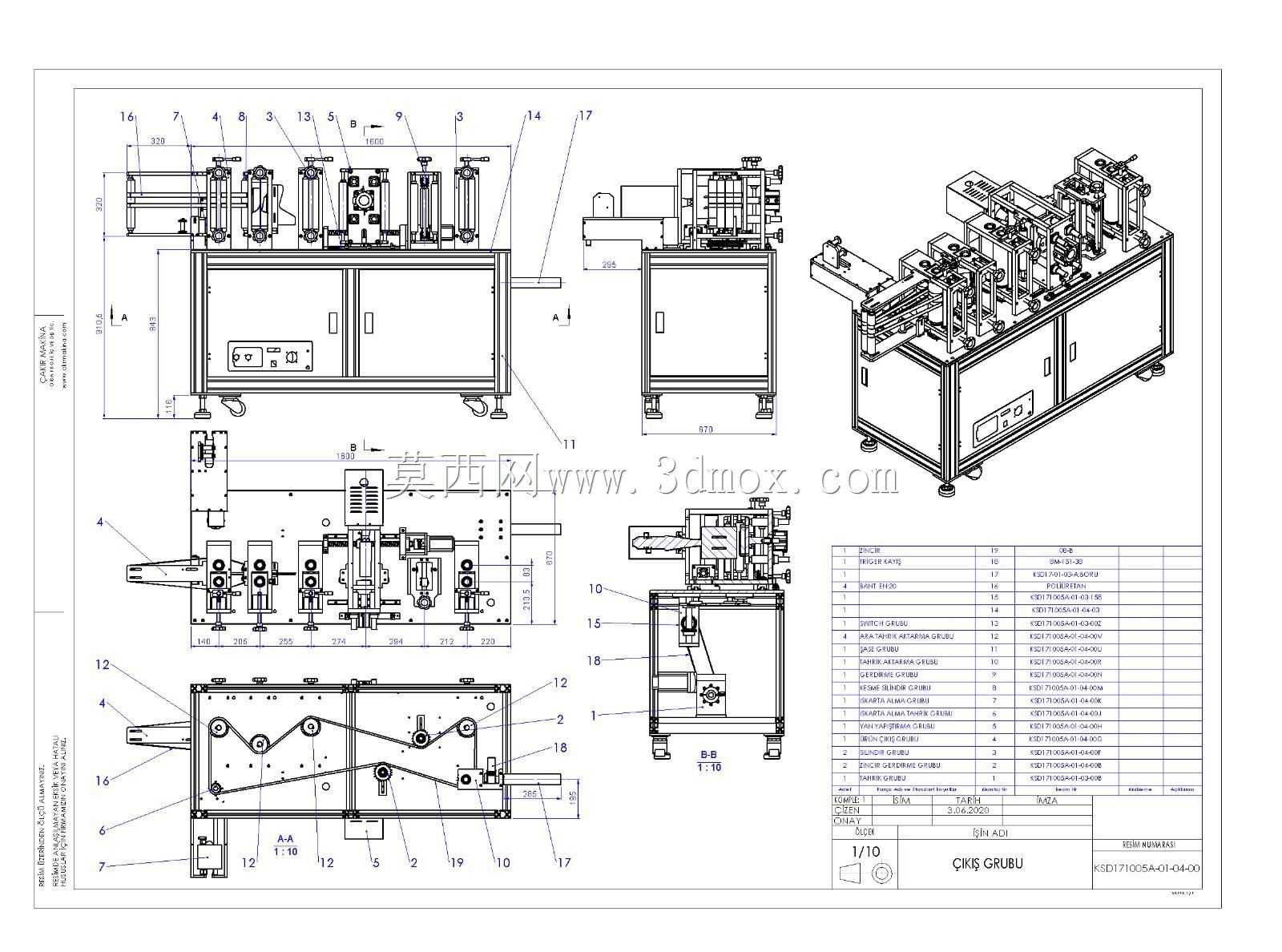

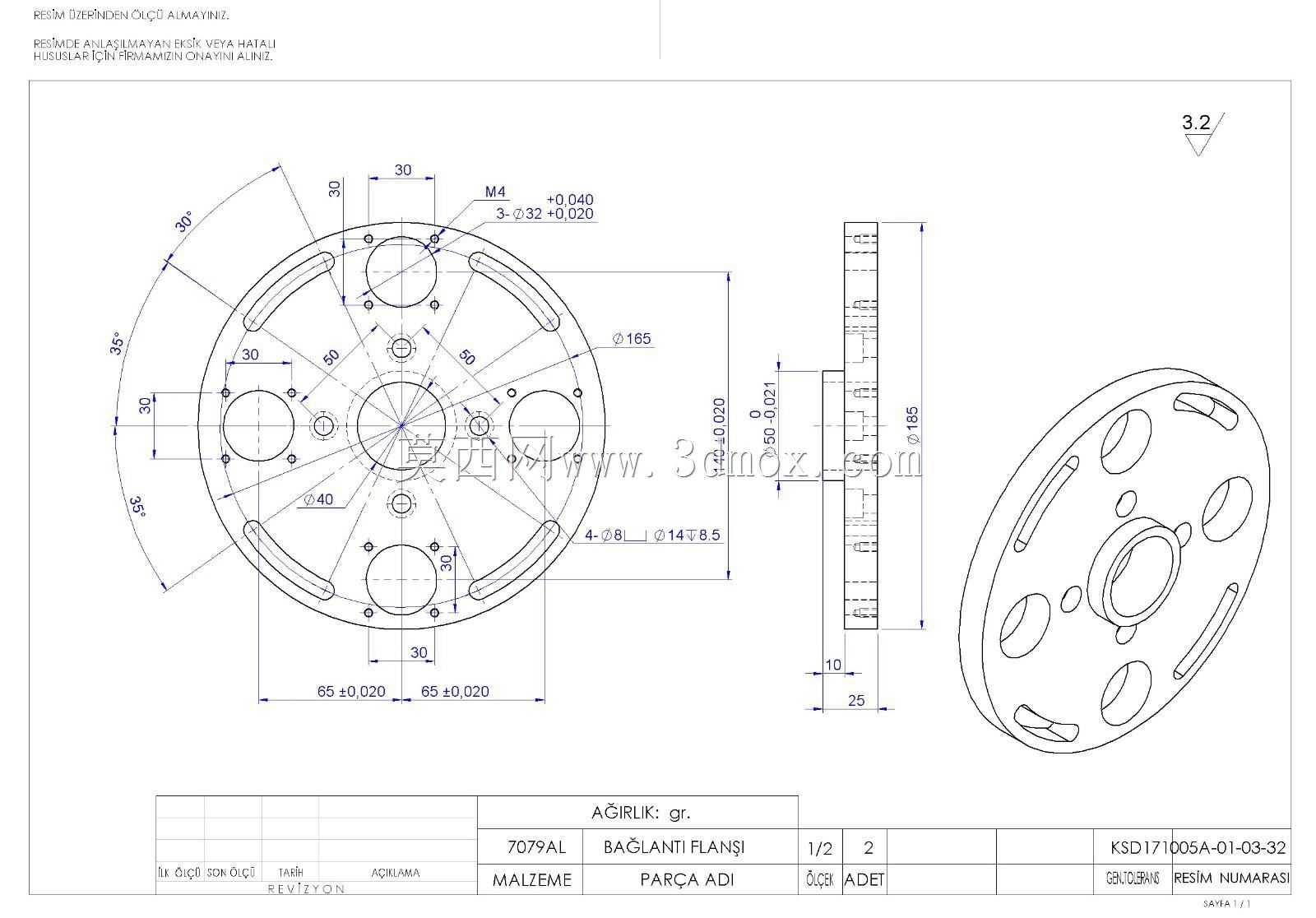

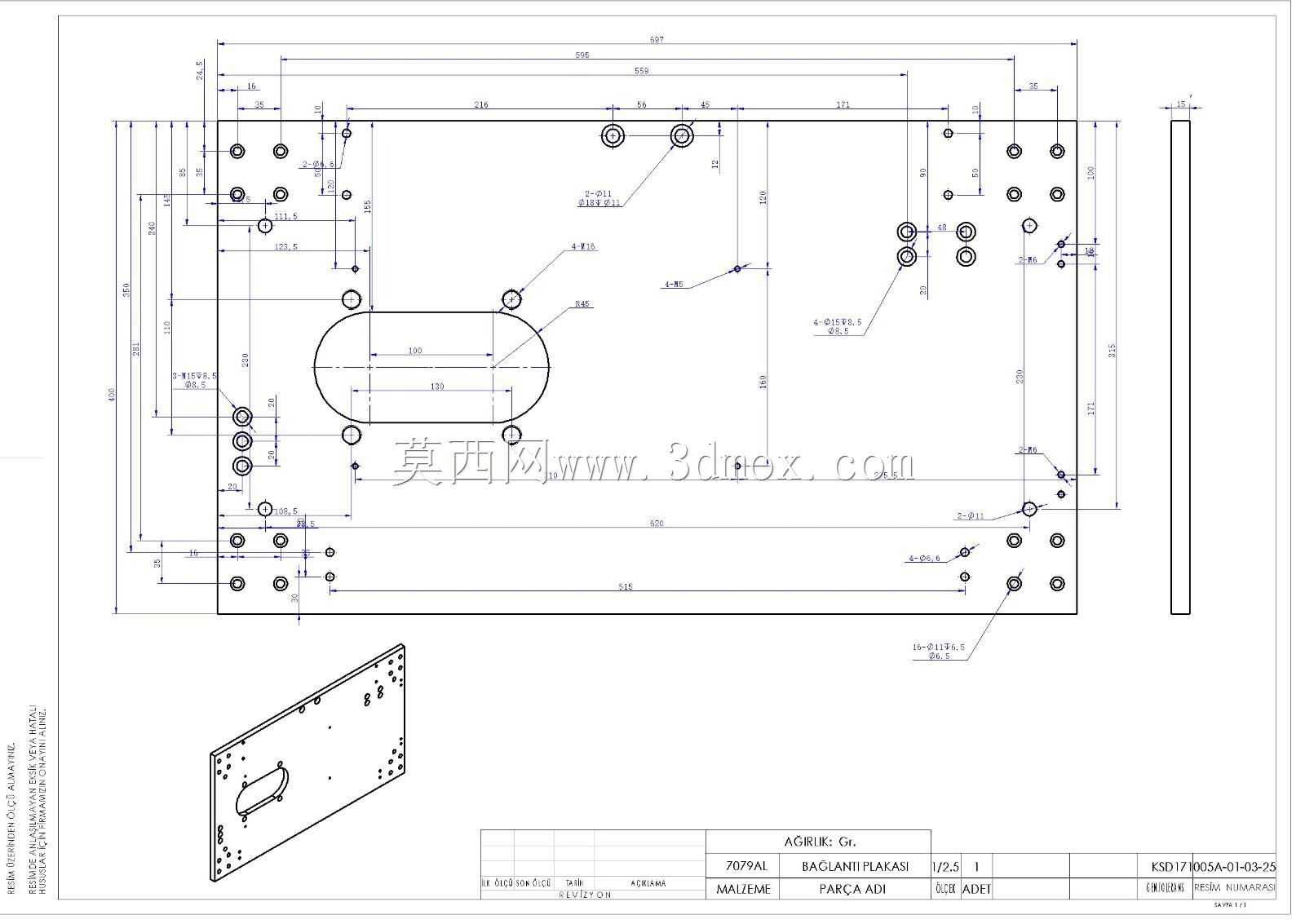

　　从安装边界看，整线长度方向需要预留卷材更换和维护通道，放料端上方要留出吊换料卷的空间，电气柜和气源处理件集中布置在机身侧下方，机架主体采用方管焊接框架加门板封罩，台面高度按人工操作和检修习惯设定，地脚支撑可调水平。传动侧布置同步轴、链轮和皮带，牵引辊的线速度与封边、裁切工位保持电子同步，避免累积误差。料带经过的每个过渡板都做了倒角和防刮处理，导料槽宽度略大于片材幅宽，既约束横向位移，又留出热胀和布料收缩的余量。

　　在实际车间场景中，这类设备多用于防护用品产线的前段成型，操作人员主要负责上料、穿带、参数确认和成品抽检，设备内部则通过传感器检测缺料、堵料和焊头异常。结构设计时把易损件、调节手轮和开门维护点都放在可达侧，超声焊头、切刀和压辊能够快速拆装，便于清洁和更换。三维装配关系中还保留了气路走线、电气安装板和安全防护罩的位置，防护罩与运动部件之间保留安全间隙，观察窗对应主要成型区，方便运行中查看折痕和封边状态。

　　整机布局没有采用复杂分段拼接，而是把牵引、折叠、熔接、裁切、出料放在统一基准台面上，有利于保证长距离料带的直线度。放料架与主机之间的张力区充当缓冲，当接头通过或卷径变化时，片材仍能稳定进入成型通道。裁切机构按定长送料触发，刀模动作与料带停止或微速阶段匹配，切口平整且不拉扯封边区。出料端设置输送带或接料位，使成品离开焊接区后自然冷却并集中收集。对于从事非标自动化设计的人来说，这套结构的参考价值在于把材料路径、执行机构、机架边界和维护空间放在同一模型中校核，能够直接用于工位排布讨论、干涉检查和加工件细化，而不是只停留在外观示意。
