波浪能发电演示装置结构设计

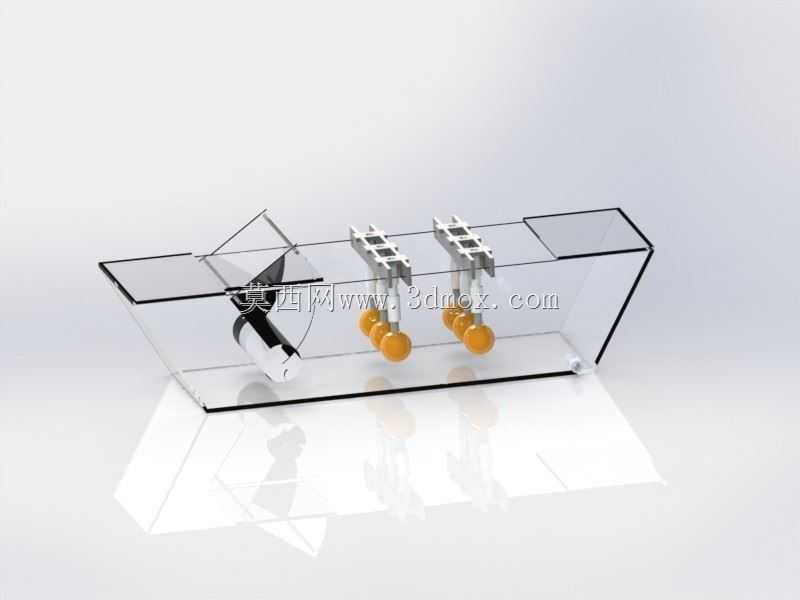

　　这套波浪能发电演示装置的三维结构，围绕海洋波浪动能向电能转换的原理展开，整体采用透明亚克力水槽作为波浪模拟与机构承载的主体框架，水槽为长条形敞口箱体结构，侧壁与底板均采用高透板材加工，既可以直观观察内部水体波动与机构运动状态，也能为整套能量转换组件提供稳定的安装基准。

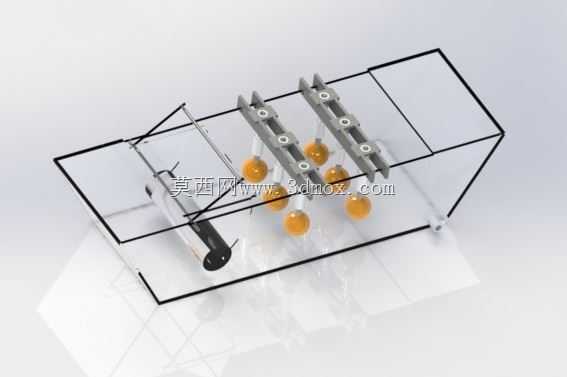

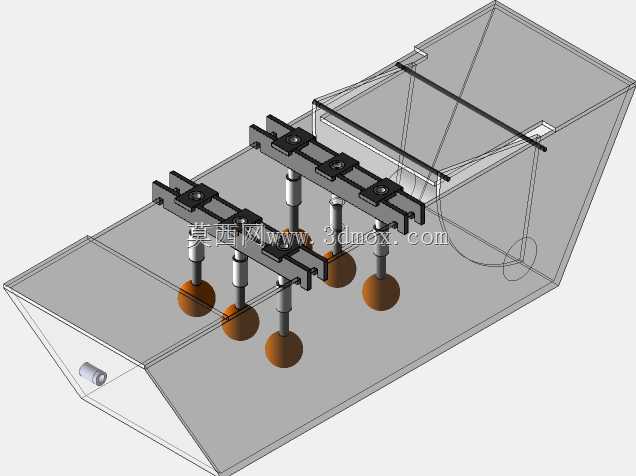

　　装置的能量捕获端布置在水槽中段水面位置，两组并列的浮子升降机构是核心取能部件，每组机构下方配置两枚橙色球形浮子，浮子通过竖向导杆与上方的齿条传动座连接，浮子随水面波浪起伏做上下往复直线运动时，会带动齿条同步升降，齿条与侧边的齿轮啮合，将浮子的垂向直线运动转换为齿轮轴的旋转运动。两套取能机构并列布置的设计，既可以模拟不同相位波浪下的浮子响应差异，也能通过双路动力输入提升旋转轴的输出连续性，降低单浮子随波浪回落阶段的动力断档问题。

　　水槽左端内置的黑色筒体为发电与储能集成模块，模块内部集成发电机、整流电路与配重调节结构，齿轮轴输出的旋转动力通过传动件接入发电机输入端，带动发电机转子切割磁感线产生感应电流，完成波浪机械能到电能的最终转换。筒体采用卧式安装在水槽底板左侧，安装位置避开浮子的上下运动行程，筒体两端设置密封端盖，避免演示过程中溅水进入内部电气元件，筒体底部设置定位卡槽，可直接卡入水槽底板的预设限位槽内，不需要额外紧固件即可完成快速固定，拆卸维护时可直接将模块从槽内取出。

　　水槽两端的透明斜向挡板为波浪导流结构，左端挡板与水槽侧壁呈倾斜角度布置，当人工或外置造波机构在水槽内制造横向传播的波浪时，挡板可以反射波浪，在水槽中段形成往复回荡的水面波动，延长波浪对浮子的作用时长，不需要持续造波即可让浮子持续往复运动多个周期，提升演示过程的直观性。右端的方形透明盖板为预留扩展安装区，可根据演示需求加装造波电机、波浪频率传感器或者电压显示模块，盖板边缘与水槽侧壁的台阶面贴合，安装时不会突出水槽顶面，避免干涉其他操作。

　　从安装边界来看，整套装置的长度方向沿水槽长轴延伸，浮子导杆的顶部极限位置高出水槽顶面约五分之一水槽高度，设计时在导杆顶端设置限位挡片，避免浮子随大浪抬升时齿条与齿轮脱开啮合；浮子的最低下落位置与水槽底板保留足够安全间隙，不会在波谷位置碰撞底板造成浮子破损。两组浮子机构的横向间距经过匹配，相邻浮子之间保留足够空隙，起伏运动过程中不会发生互相碰撞，齿条传动座与水槽侧壁之间设置滑动导向槽，保证浮子升降过程中仅沿垂向运动，不会受水流横向推力出现偏摆卡滞。

　　在实际应用场景中，这类结构首先面向新能源教学实验场景，可直观展示波浪能发电的完整能量流路径：水体波动的动能传递给浮子，浮子的直线运动通过齿轮齿条转换为旋转运动，再驱动发电机输出电能，学生可以直接观察每个环节的运动状态，理解海洋可再生能源的取能逻辑。结构设计阶段也预留了参数调整空间，可更换不同重量的浮子、不同模数的啮合齿轮，测试不同波浪高度、不同波浪周期下的发电输出特性，为小型岸基波浪能取能装置的原理验证提供缩比实验载体。

　　结构建模过程中，透明水槽的板材拼接处采用粘接密封的工艺思路，三维设计时提前预留板材粘接余量，所有棱角位置做倒圆角处理，既避免使用过程中划伤人手，也降低应力集中导致的亚克力板材开裂风险。浮子采用空心密封球体结构，自身重量轻、浮力充足，球体表面光滑，在水中运动时阻力小，随波浪起伏的响应速度快。传动齿轮与齿条采用工程塑料材质，运动过程中噪音低、耐腐蚀，即使长期处于高湿度临水演示环境也不会出现锈蚀卡滞的问题，整套装置不需要复杂的外接管路，仅需向水槽内注入适量清水即可完成全部演示流程，移动和布置都十分便捷。
