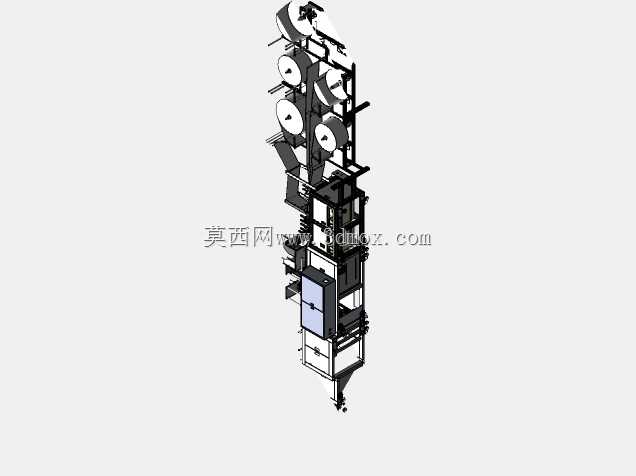

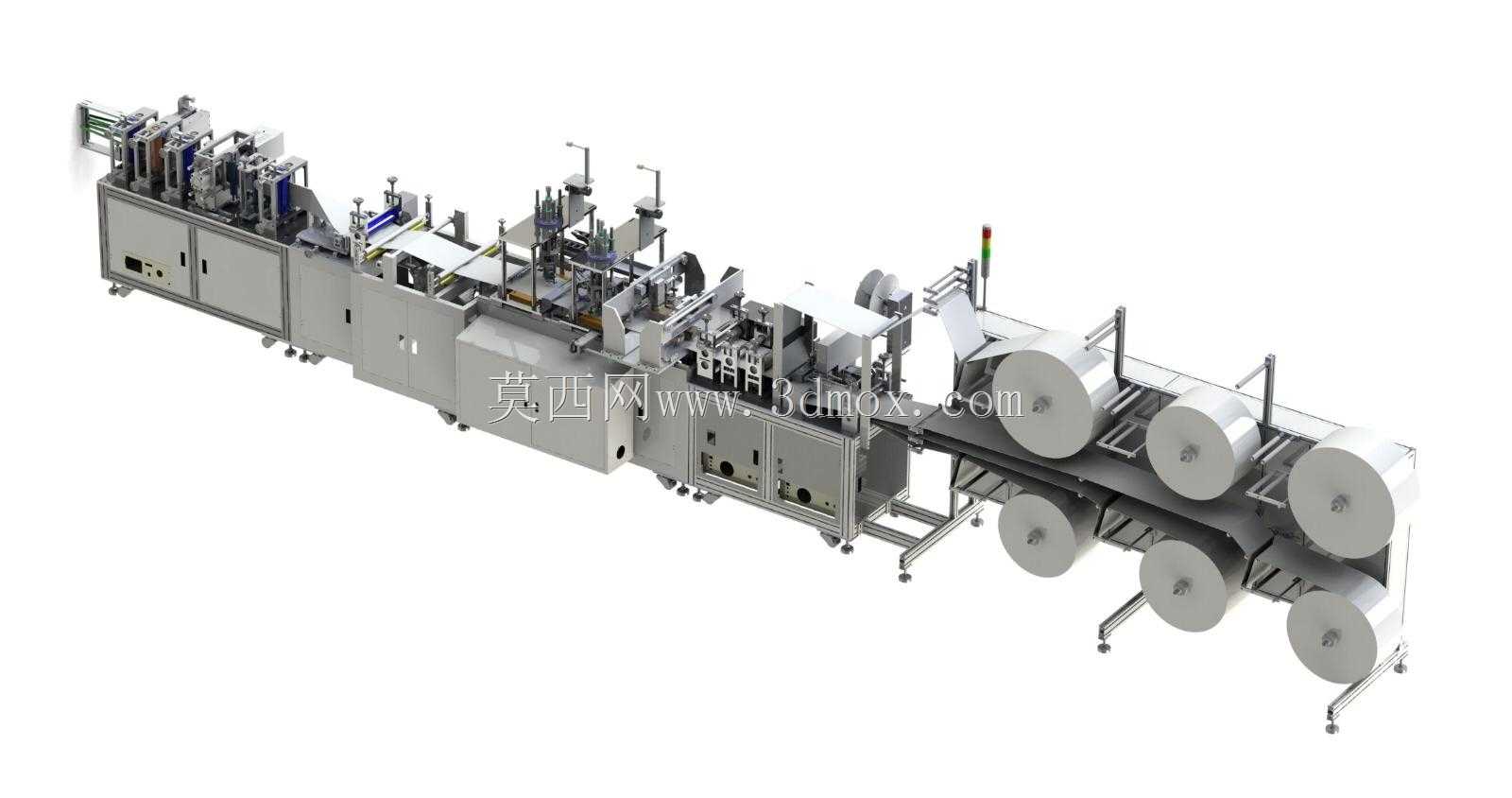

N95口罩生产全工序成型设备结构

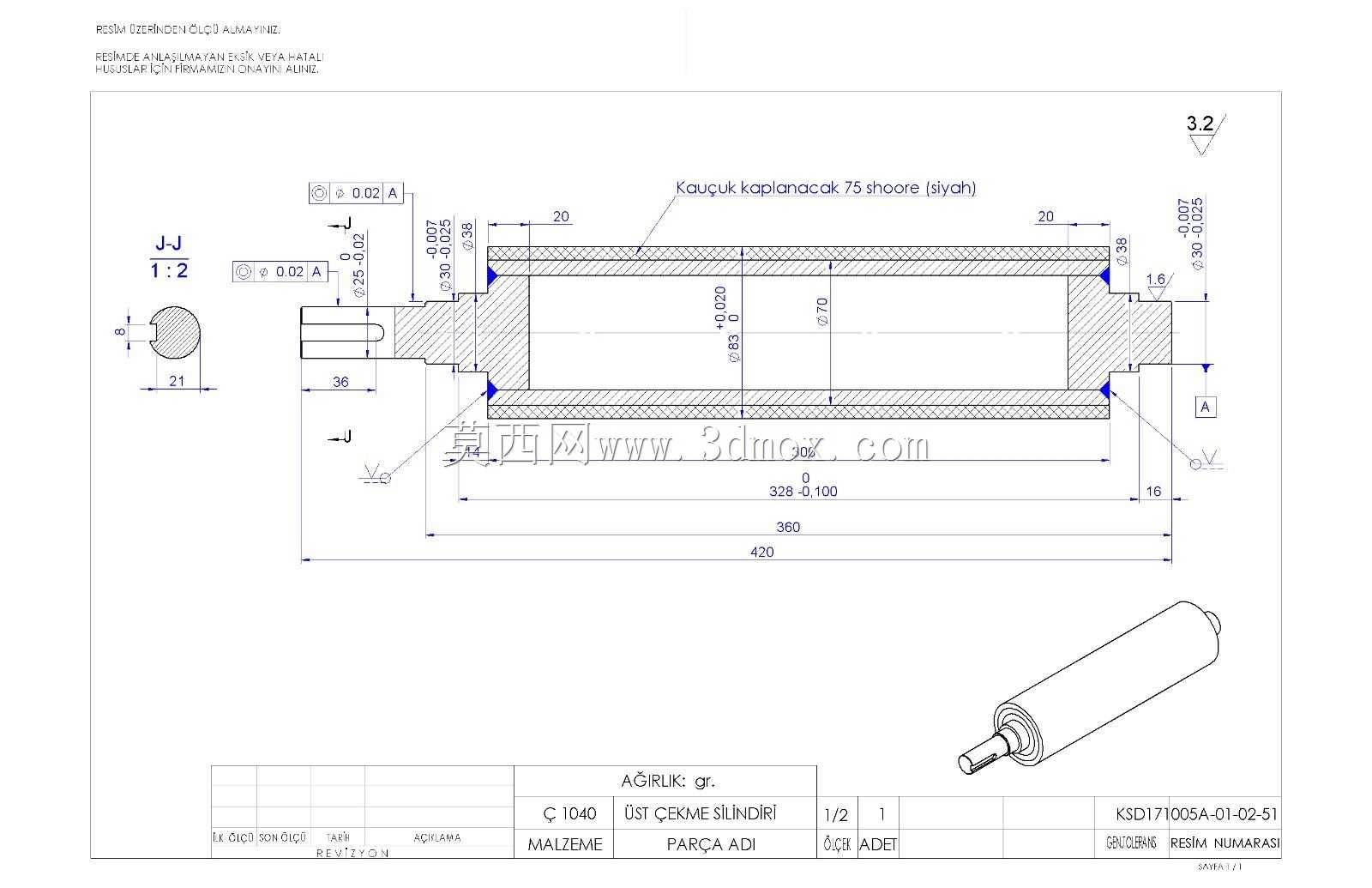

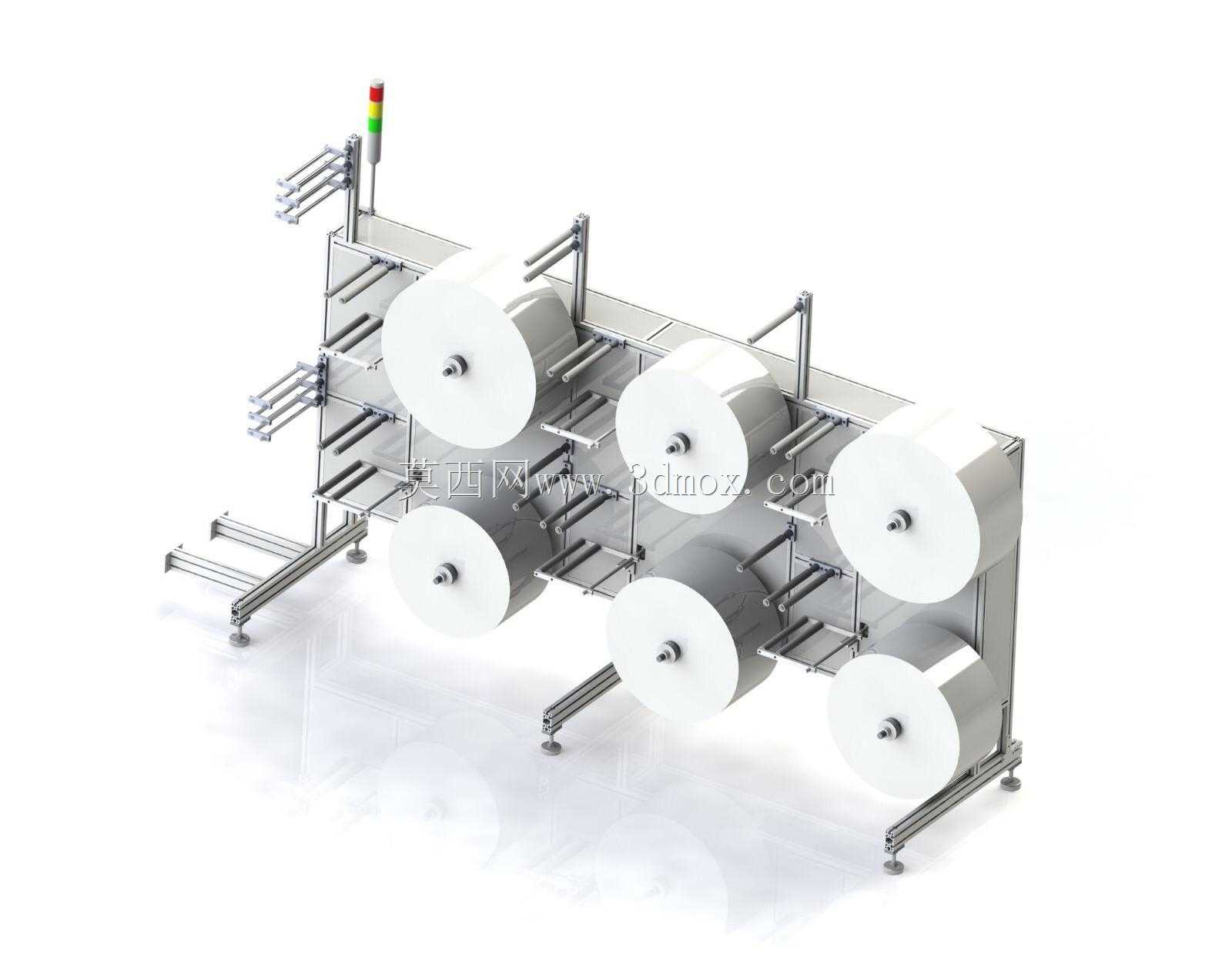

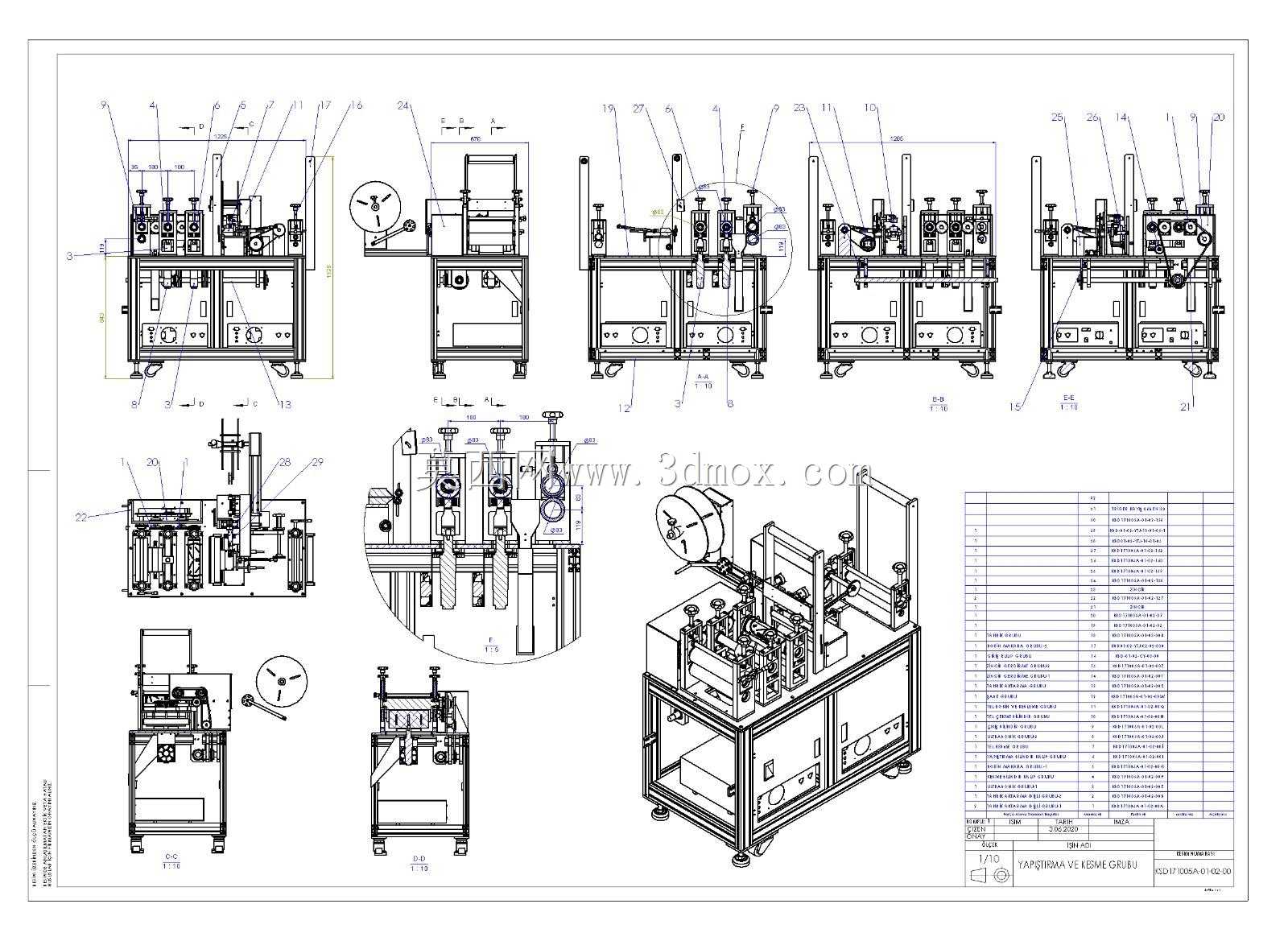

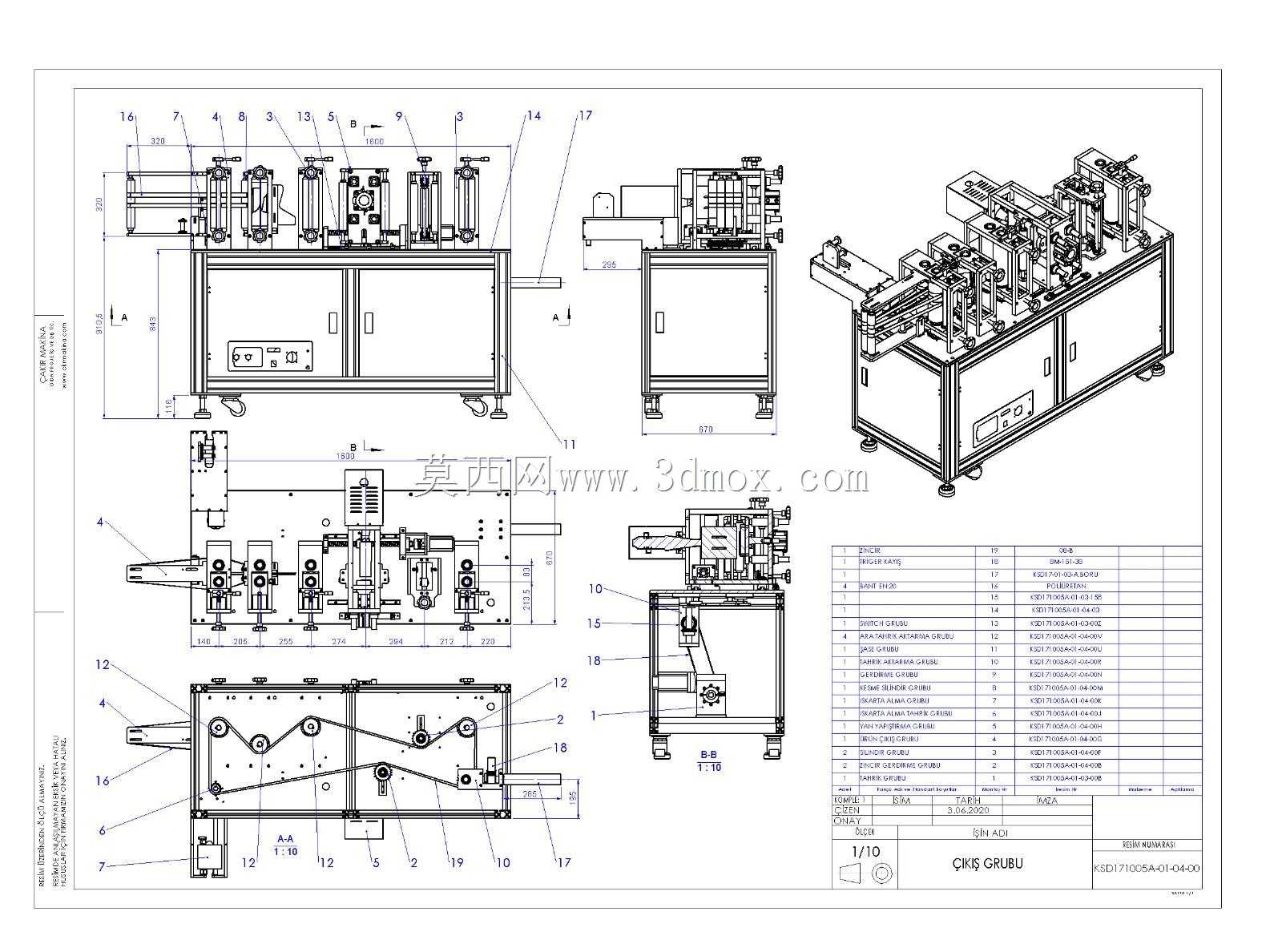

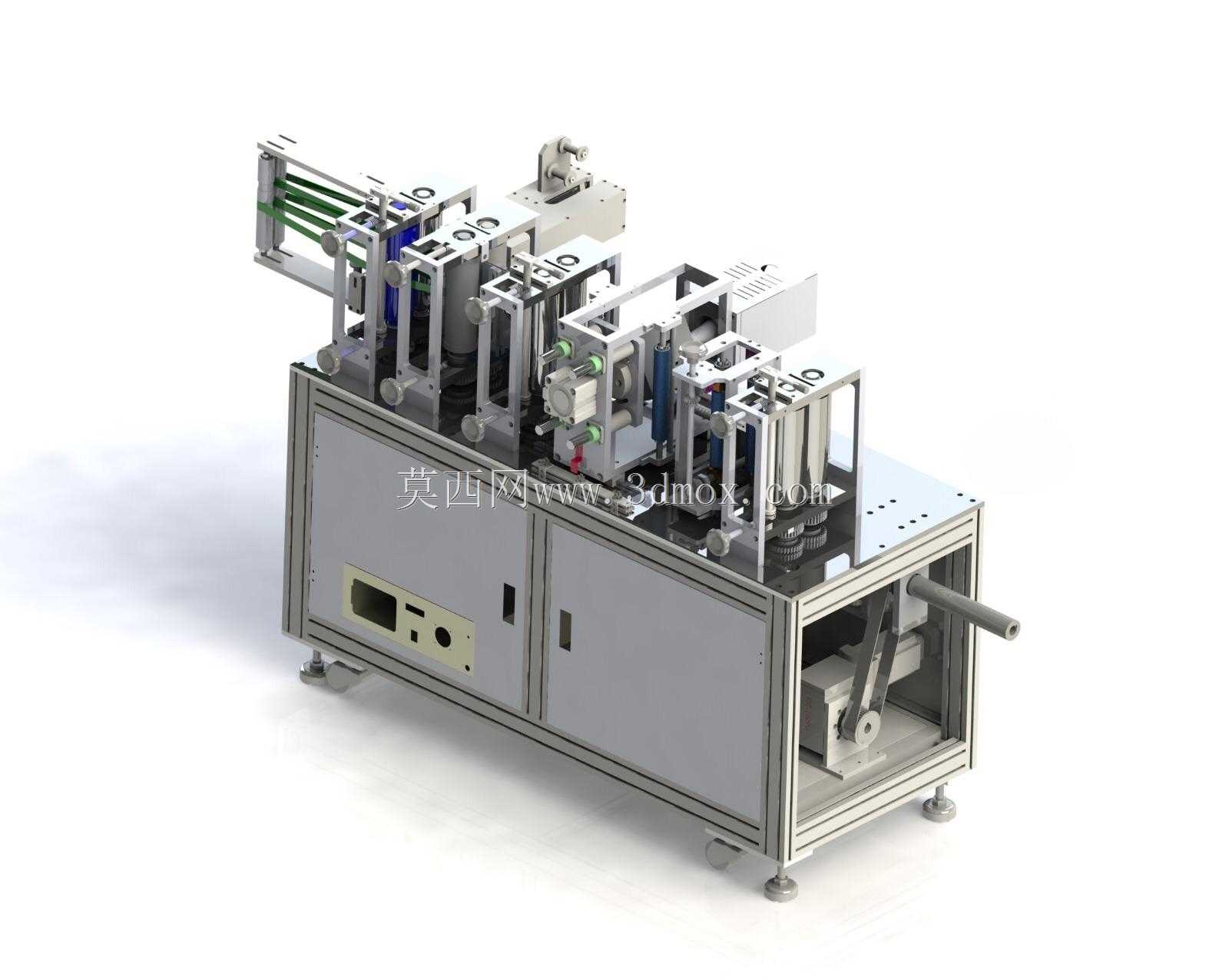

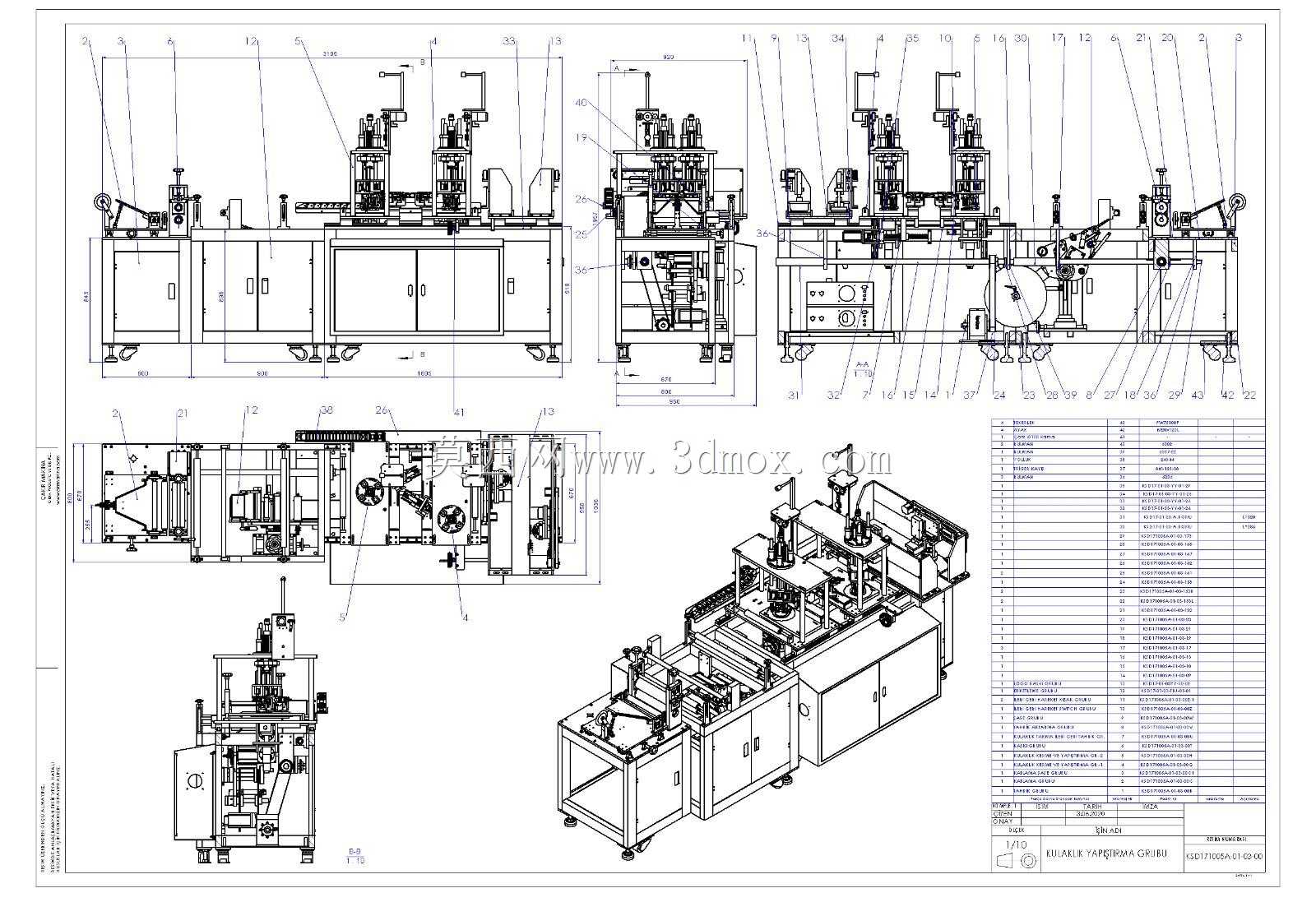

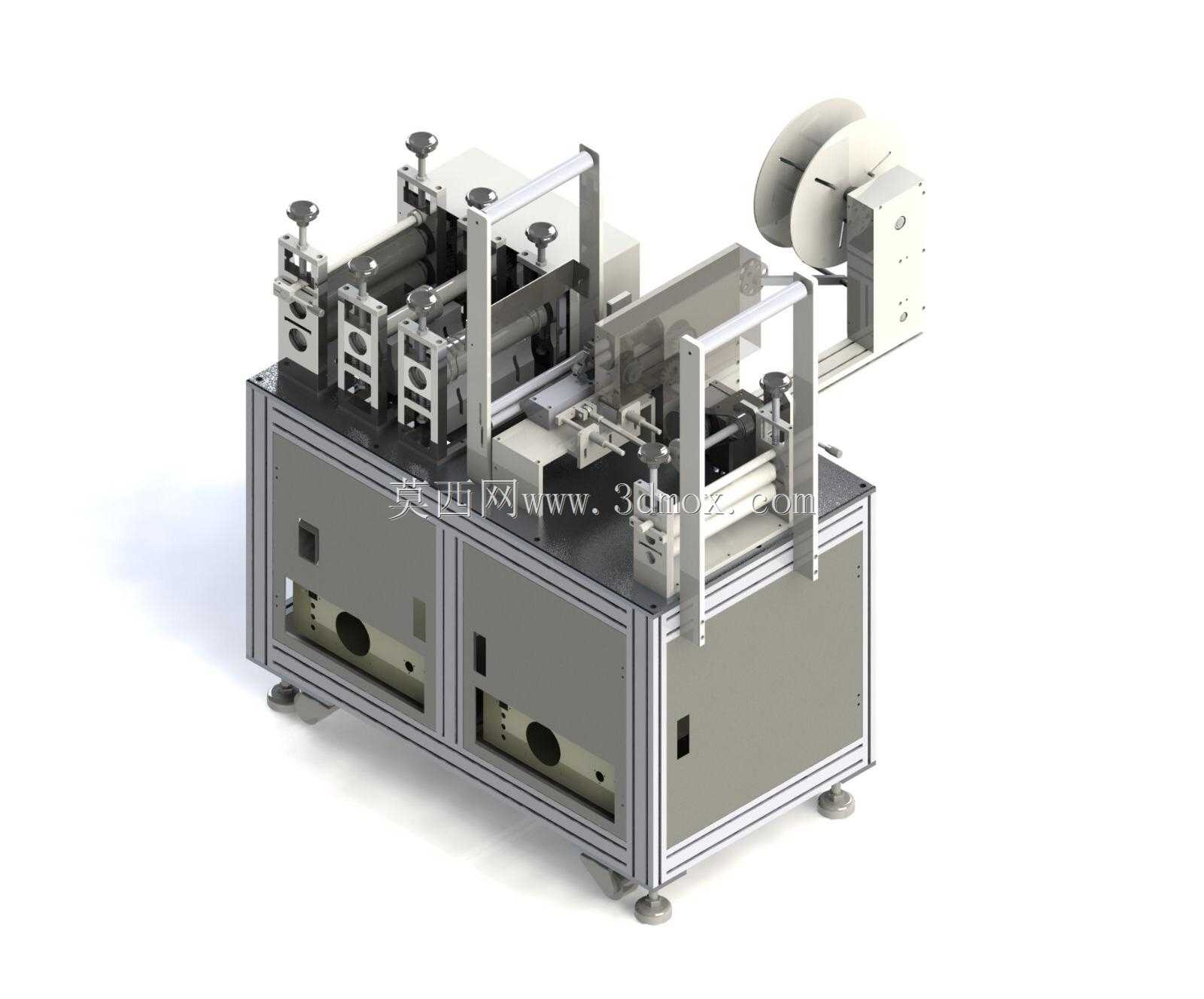

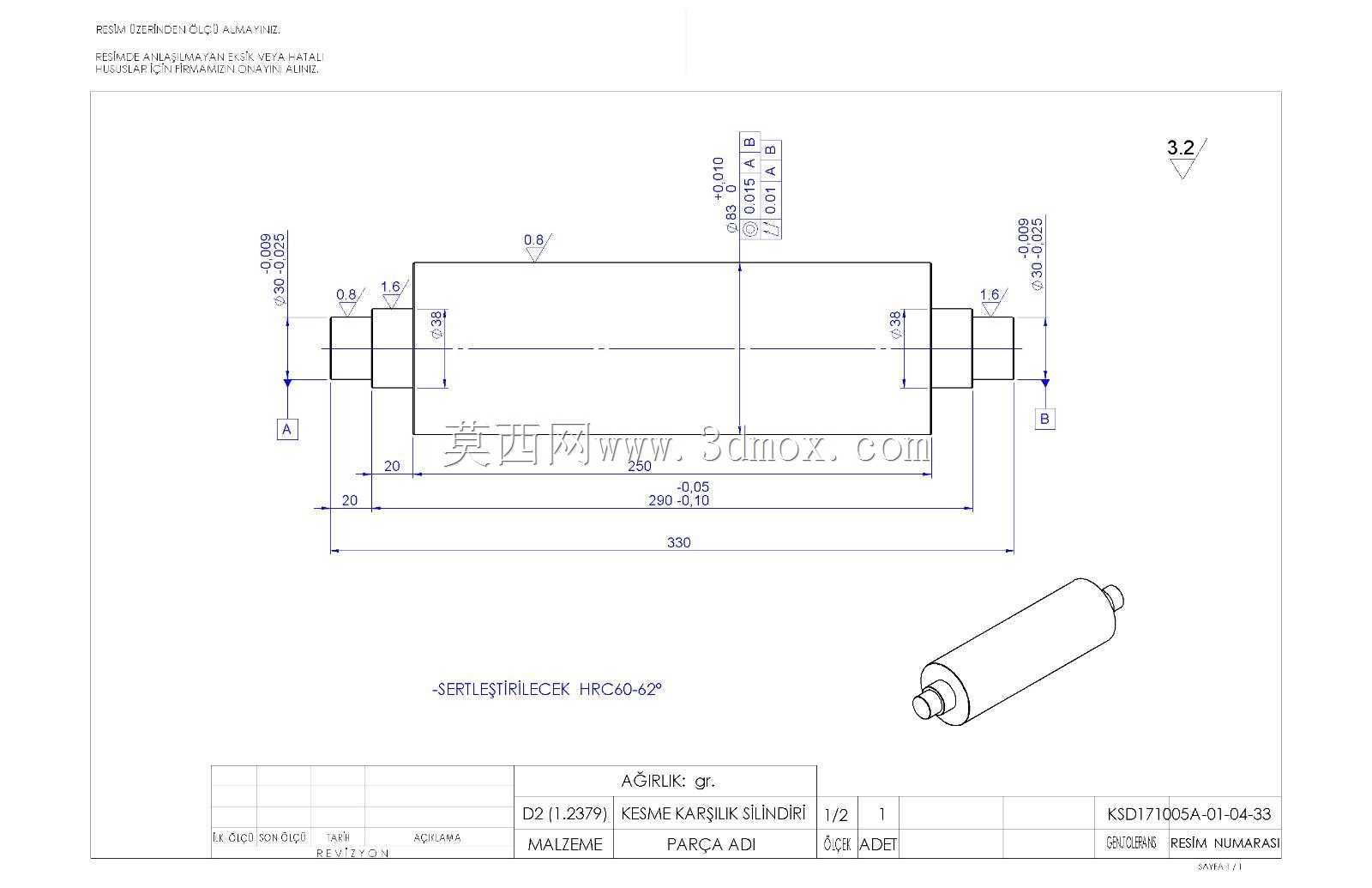

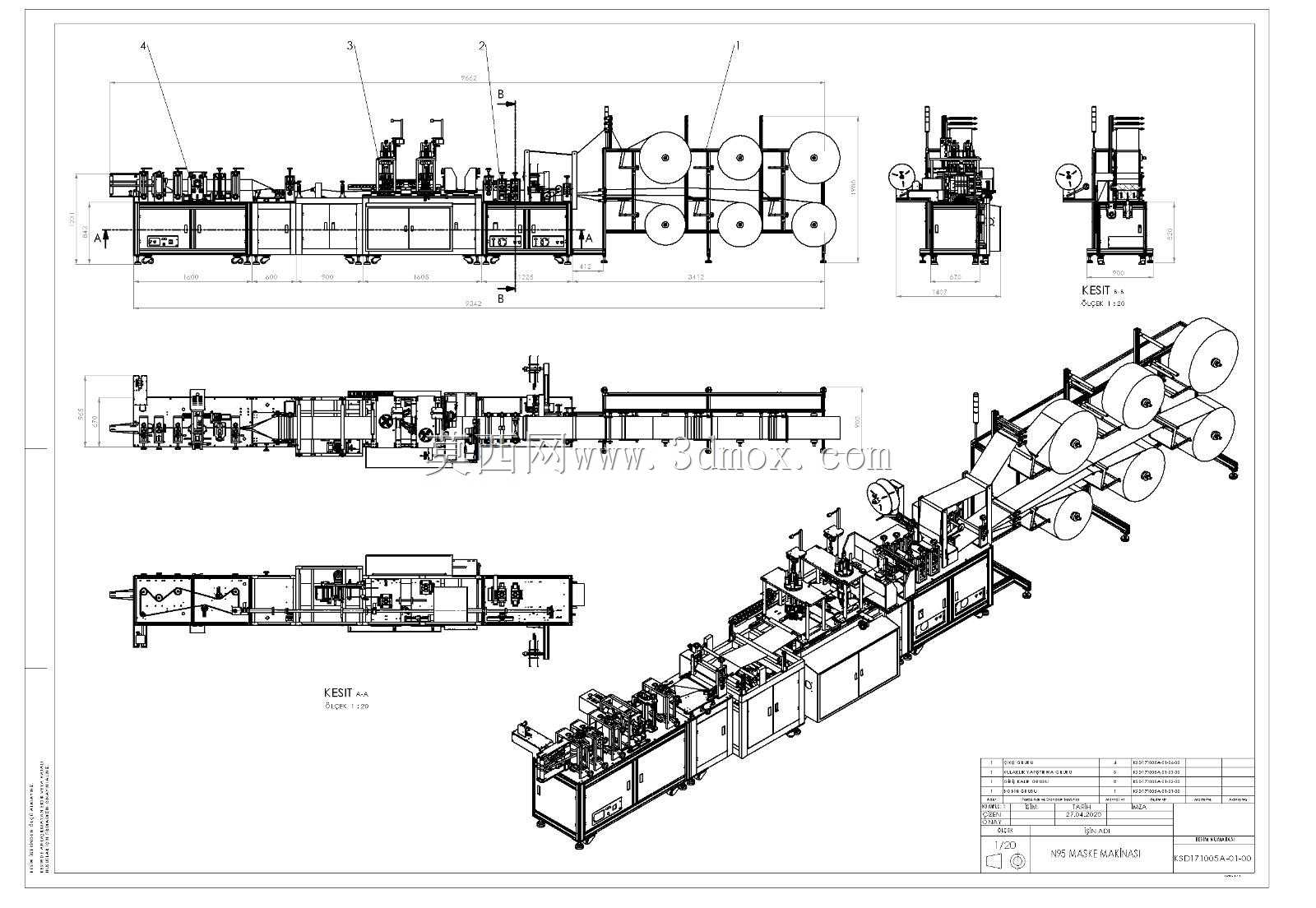

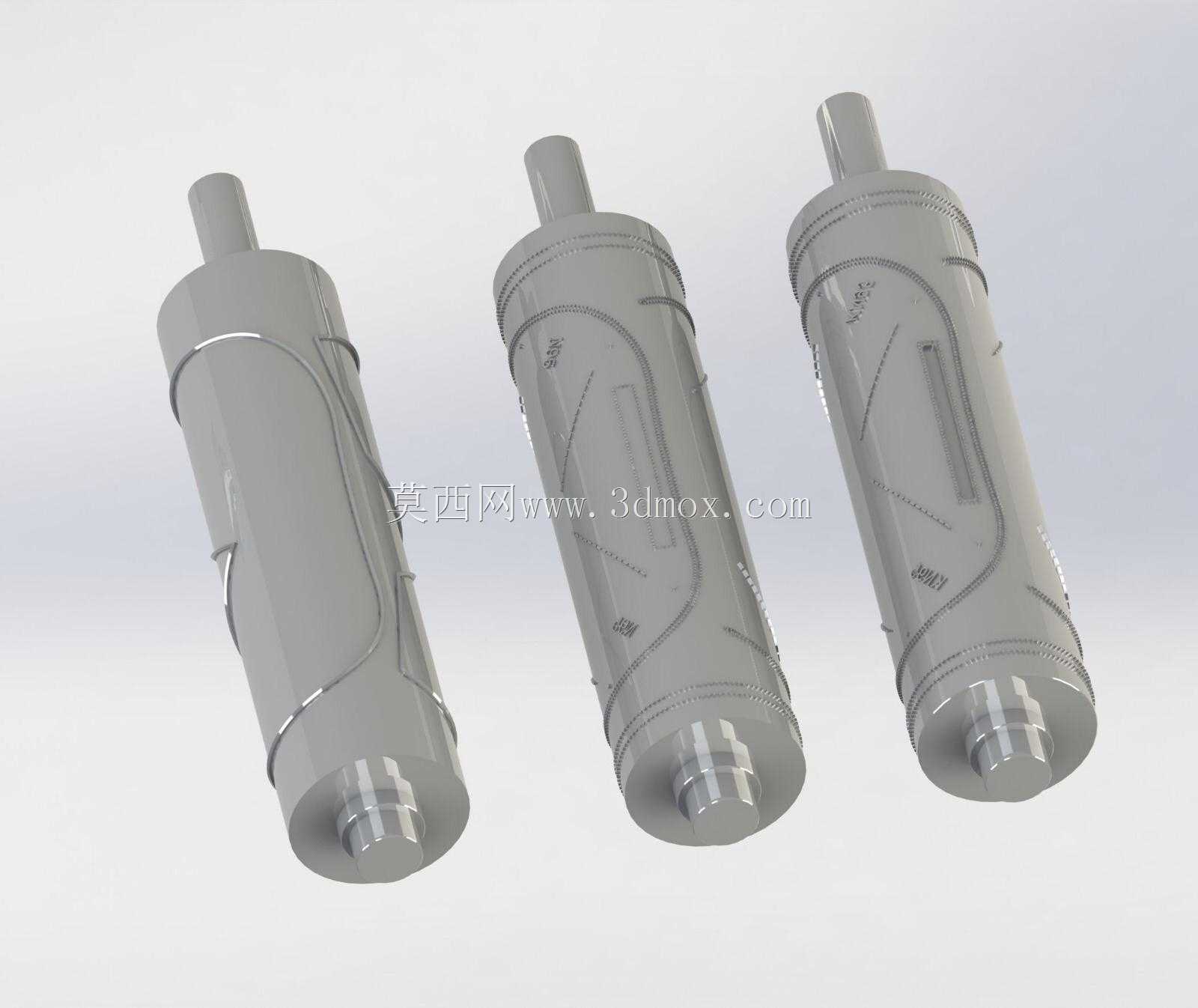

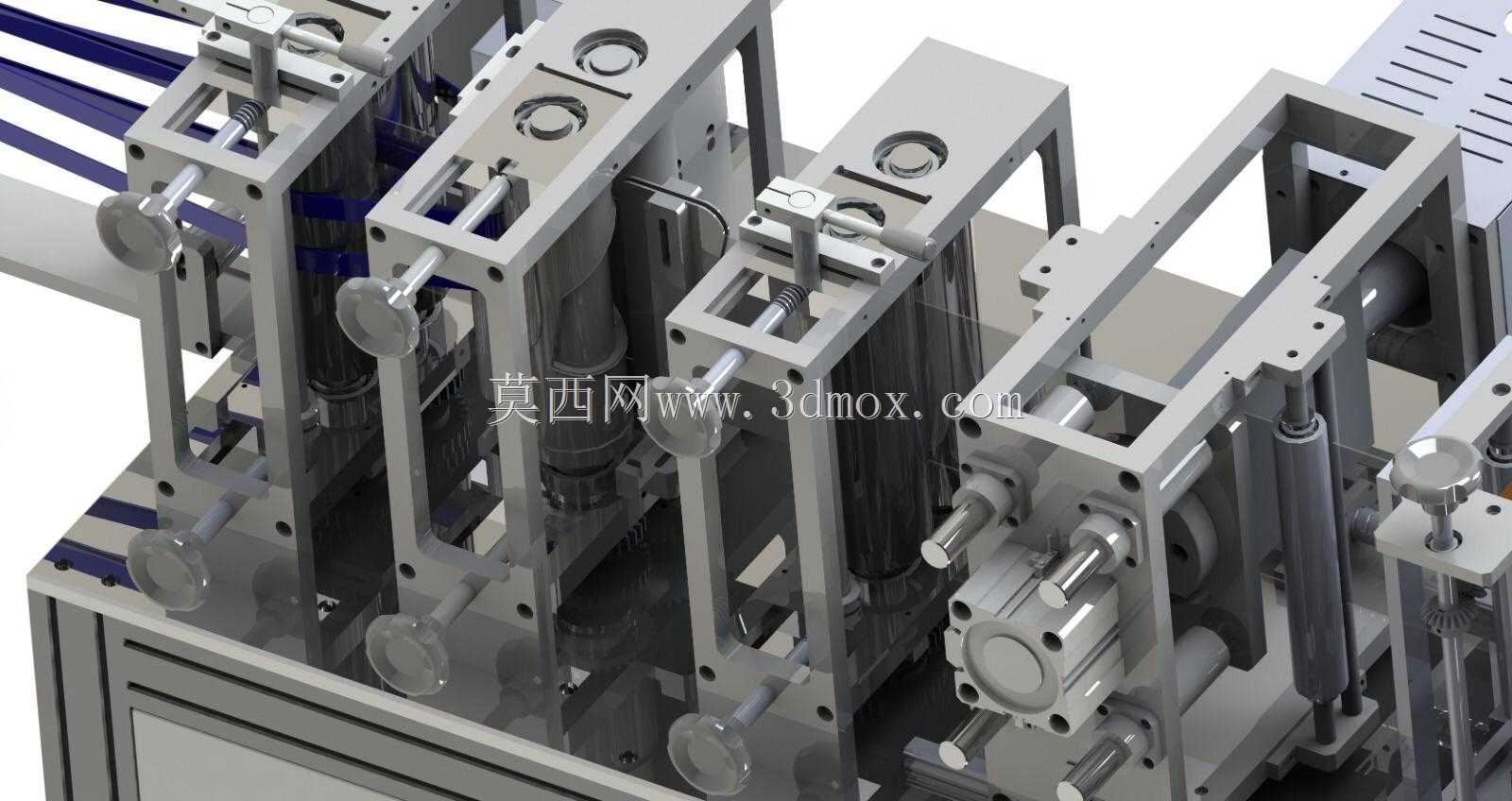

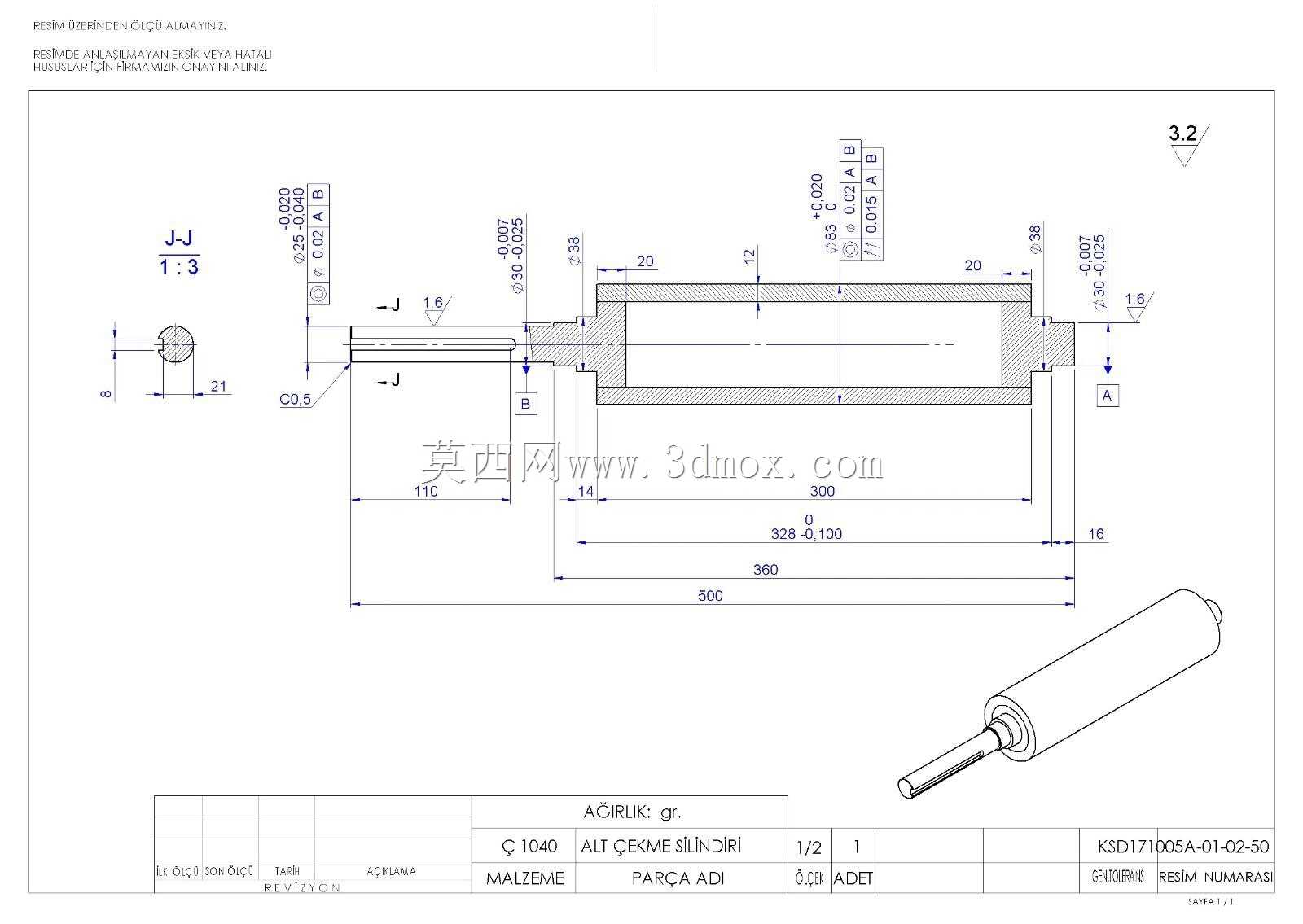

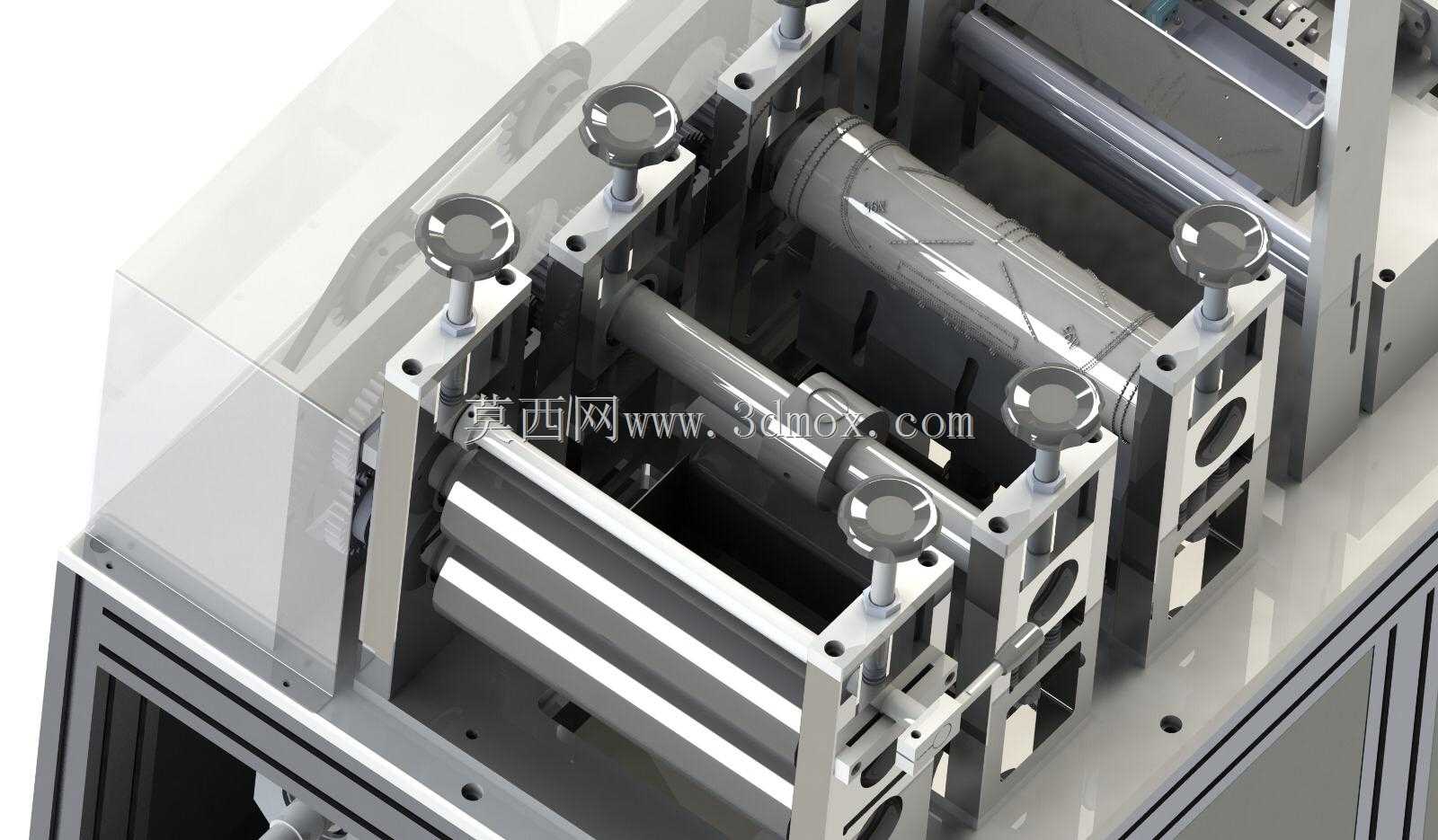

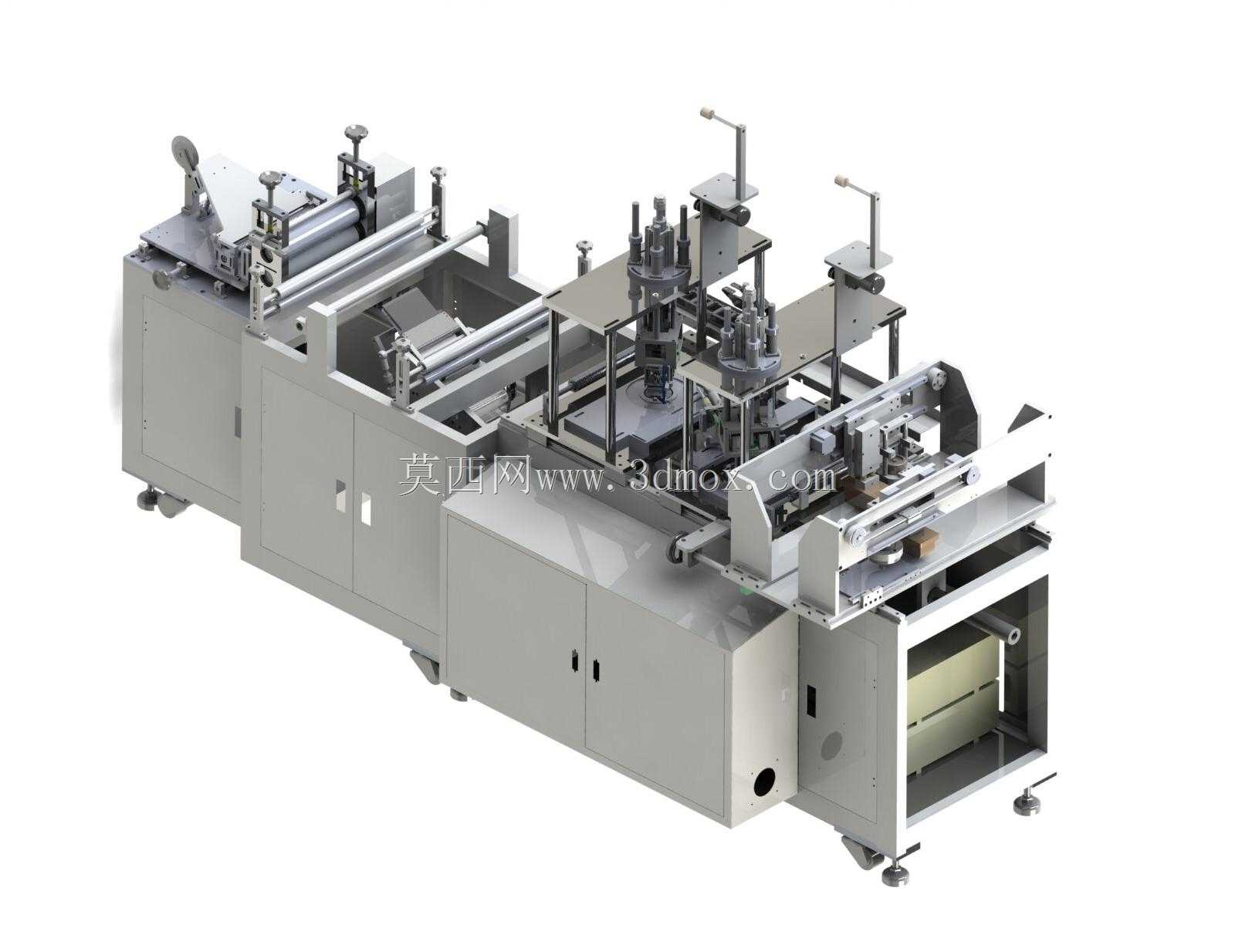

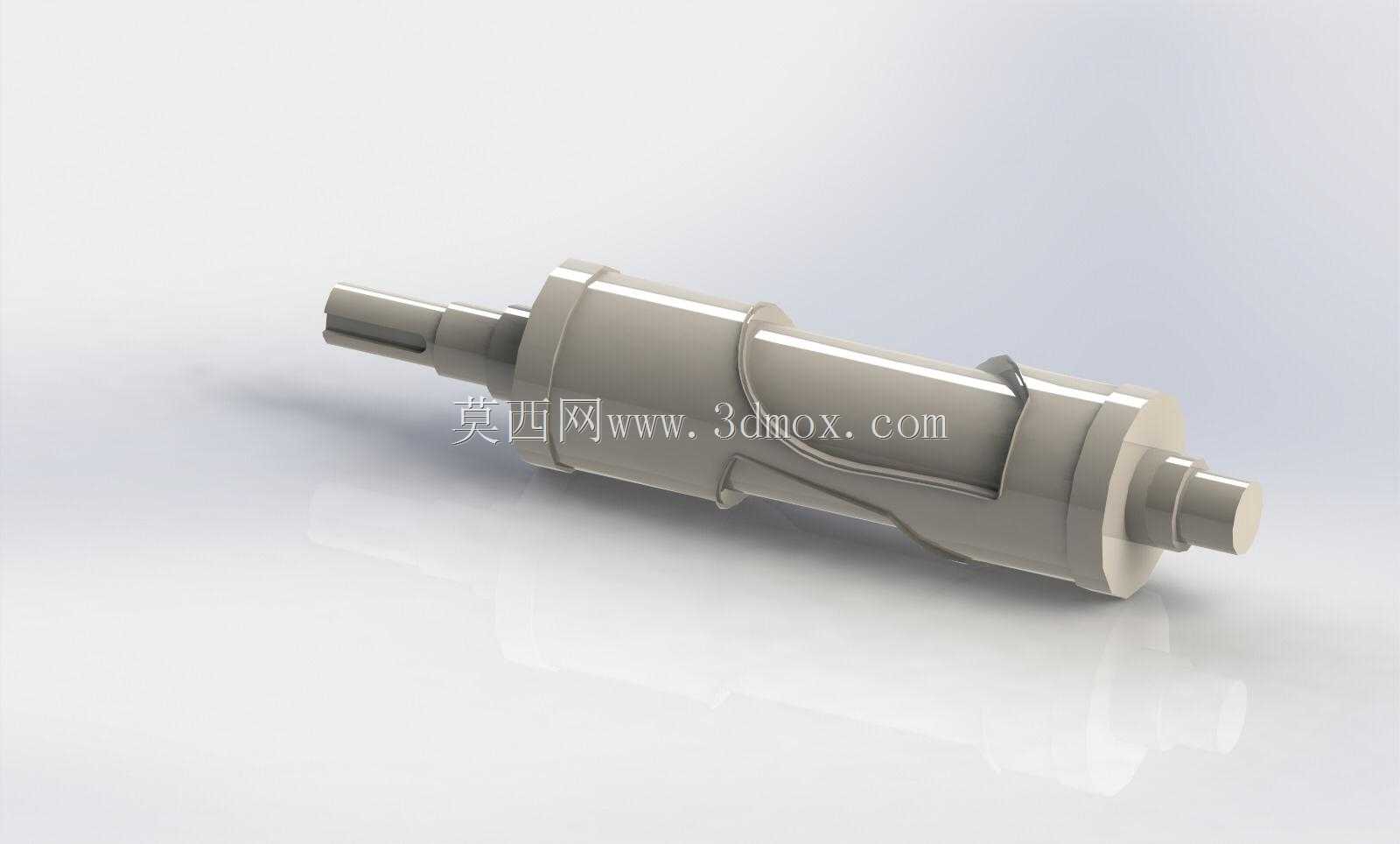

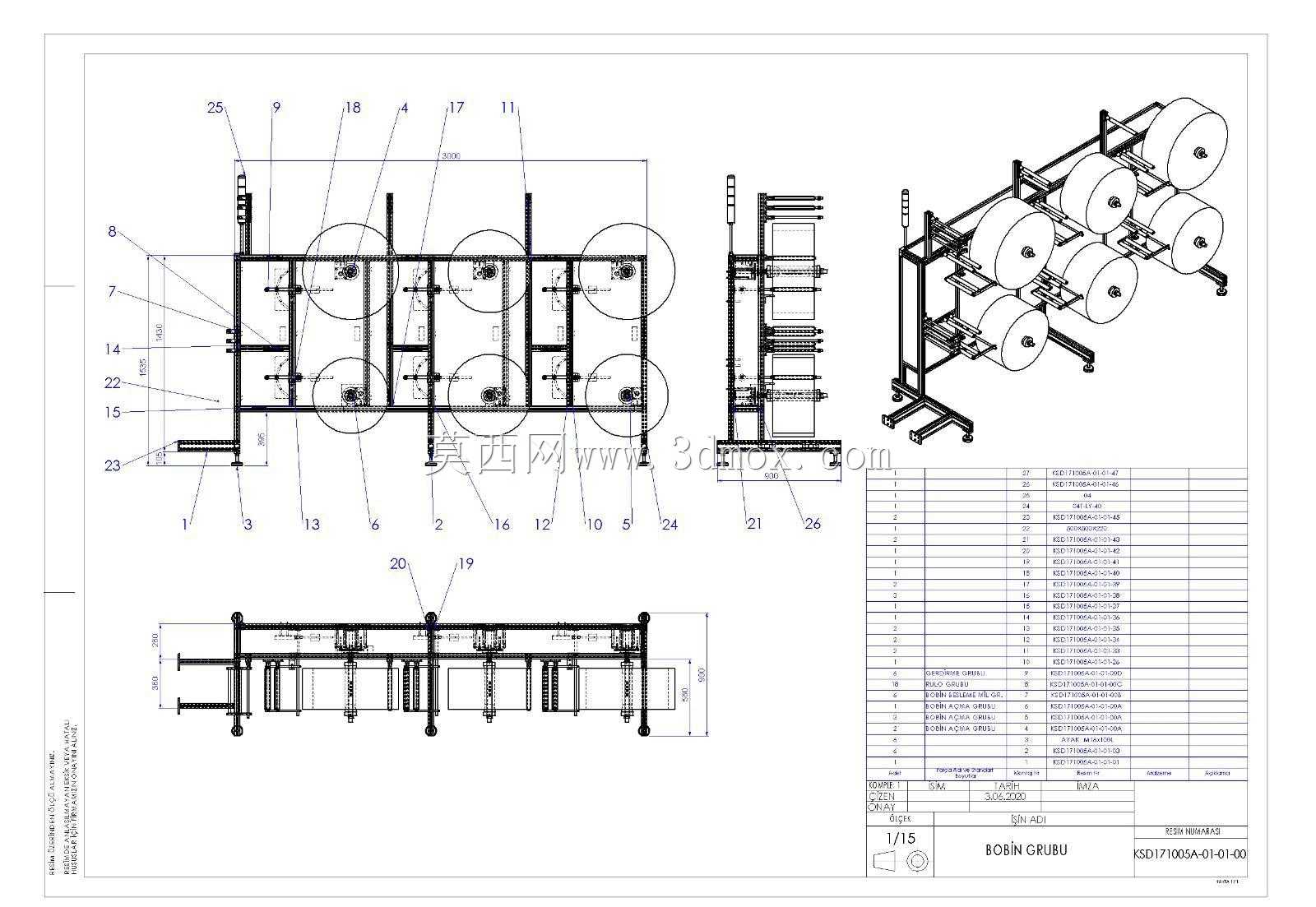

多工位连续运转的口罩生产设备最容易在料卷放料张力匹配环节出问题，不同层数的无纺布、熔喷布拉伸率差异极大，料卷架的悬臂轴如果同轴度偏差超过0.02mm，满卷料高速放卷时就会出现周期性料带跑偏，直接导致后续压合工序出现封边错位。这套结构在放料段做了针对性的配重平衡设计，每根放卷轴的支撑座都加装了微调顶丝，现场调试时不用拆解护罩就能直接调整轴的水平度，适配不同克重原料的张力波动。料带输送路径上的导向辊全部采用腰鼓形微弧面设计，辊面喷砂处理增加静摩擦力，不会因为料带薄软出现打滑褶皱，哪怕是最低25克重的内层亲肤无纺布，走带速度拉到每分钟80片也不会出现偏移。压合成型工位的热压辊做了轴向热膨胀补偿间隙设计，设备连续开机4小时以上辊面温度升到160度时，金属热胀带来的尺寸变化刚好被预留的0.03mm间隙吸收，不会出现辊面抱死或者压合过深把熔喷布纤维压糊的问题。耳带焊接工位的旋转摆臂做了轻量化镂空处理，摆臂的转动惯量比实心结构降低了42%，高速往复动作时的惯性冲击更小，焊头对位精度能稳定控制在0.1mm以内，不会出现耳带焊偏、焊不牢的不良品。设备的机架主体采用模块化分段拼接结构，每段机架的对接面都配了定位销孔，现场安装时不用反复校准同轴度，拼接完成后整体直线度就能控制在0.05mm每米以内，后期搬迁移位也不用重新做整体调平。所有传动辊的轴承座都预留了油脂加注通道，日常维护时不用拆解外部护板就能直接完成润滑保养，减少停机维护的时间损耗。电气走线全部走机架内部的穿线槽，强弱电分离排布，不会因为设备运转的振动导致线缆磨损破皮，也避免了强电信号对传感器的干扰，设备长时间连续运转的稳定性更强。出料段的成品输送皮带做了挡边设计，焊完成型的口罩不会因为气流扰动掉落到设备缝隙里，减少成品的二次污染风险。
