汽车悬挂螺旋弹簧减震器总成结构

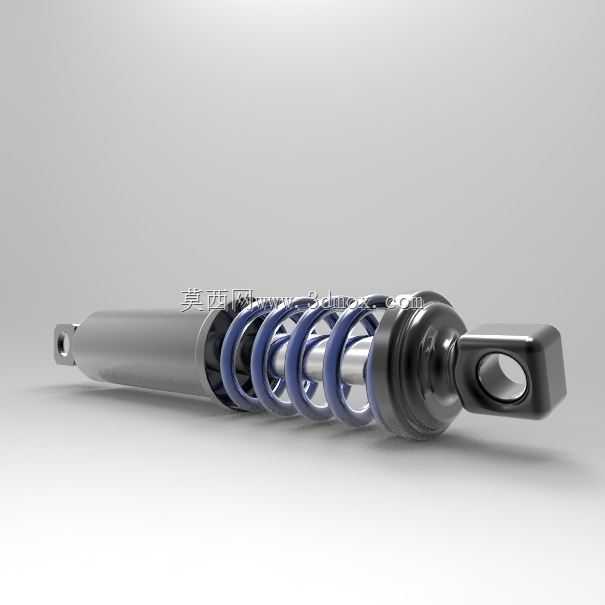

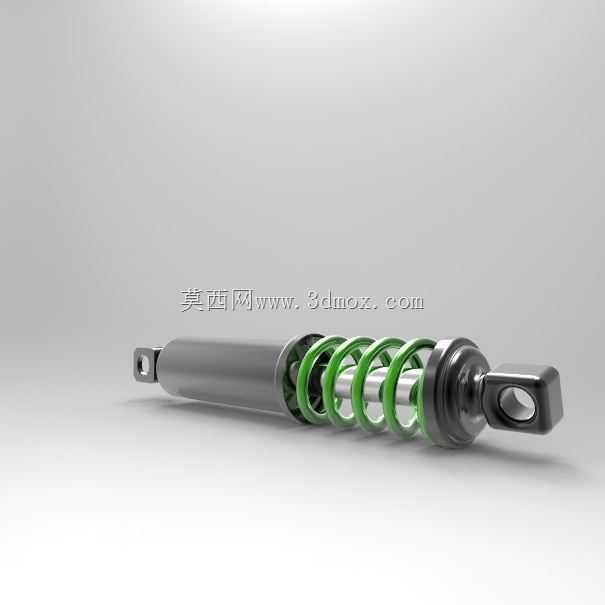

　　这套模型呈现的是车辆底盘中常见的螺旋弹簧与液压阻尼筒集成式减震总成，属于悬架系统里承担承载与振动衰减的核心部件。实物在整车中的位置通常布置于车轮与车身之间，下端通过吊耳式铰接座与转向节或下摆臂相连，上端则经衬套环与车身塔座对接，形成一条既能传递垂向力、又能允许小幅摆动的传力路径。

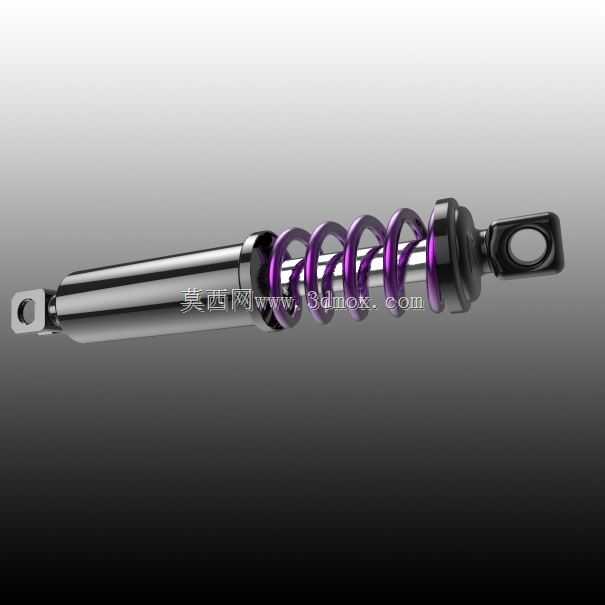

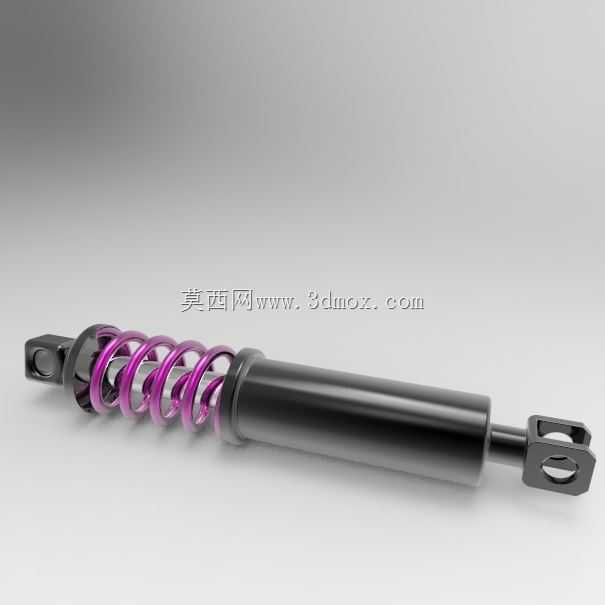

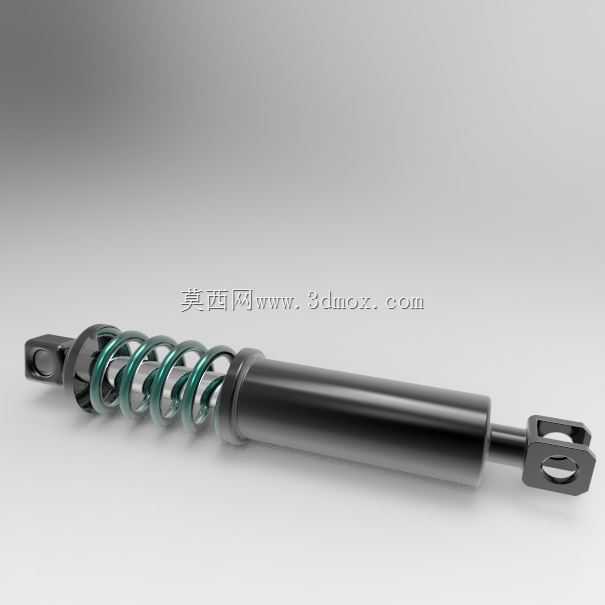

　　从结构拆分来看，外侧红色螺旋弹簧负责承受静态载荷并缓冲路面冲击，内部银色活塞杆与黑色工作筒构成阻尼元件，通过油液在阀系间的流动把弹簧反复伸缩的机械能转化为热能耗散掉。弹簧两端设有弹簧座，中部可见黑色防尘罩与缓冲块区域，用于阻挡泥水砂石侵入活塞杆密封面，并在悬架触底时提供软限位。两端吊耳采用通孔衬套结构，安装时需配合螺栓、螺母和橡胶衬套，保证铰接处可随车轮跳动而转动，避免运动干涉。

　　建模时需要重点还原几条工程边界：一是弹簧的中径、有效圈数、自由长度与刚度匹配关系，直接决定车身高度和偏频；二是阻尼筒的行程，须覆盖悬架上跳、下跳极限，保证活塞不冲顶、不脱底；三是两端安装孔的孔径、孔距与环宽，这些尺寸在总布置阶段就要和硬点坐标对齐，否则装车时会出现螺栓穿不进或运动中与轮胎、轮罩碰擦的问题。

　　实际应用场景覆盖乘用车后悬、改装车高低可调避震以及轻型越野车悬架。调校阶段工程师会在台架上测示功图，得到阻尼力随速度变化的曲线，再结合弹簧刚度、簧上质量计算偏频和阻尼比，一般乘用车辆偏频控制在1至1.5赫兹附近，阻尼比取0.2至0.4，兼顾舒适性与抓地性。三维结构设计中还要校核弹簧在最大压缩工况下的并圈间隙、活塞杆屈曲稳定性以及吊耳焊缝强度，阻尼筒外径与弹簧内径之间需保留足够径向间隙，防止侧倾时弹簧与筒身摩擦产生异响。整体外形沿轴向细长布置，径向包络主要由弹簧外径决定，安装时周边需预留防尘罩压缩膨胀空间和工具拧紧空间，这些约束在底盘数模总装时都要逐一核对。
