手持喊话扩音喇叭结构设计

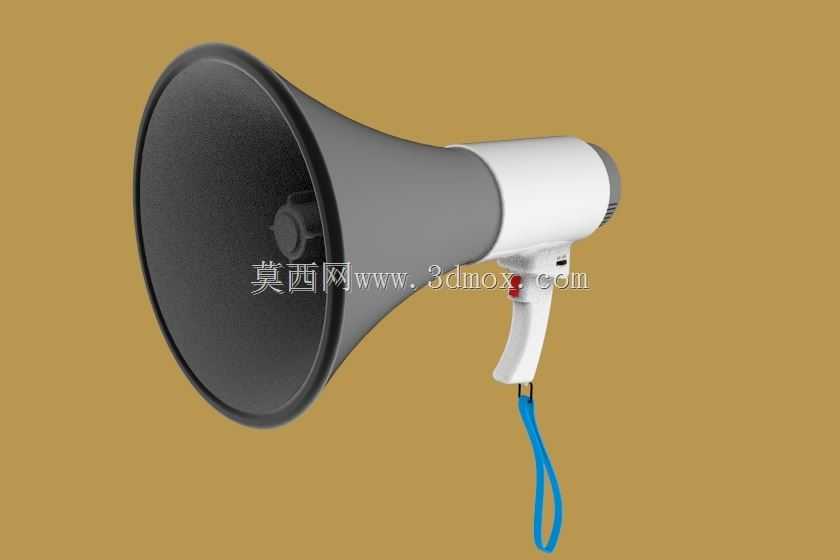

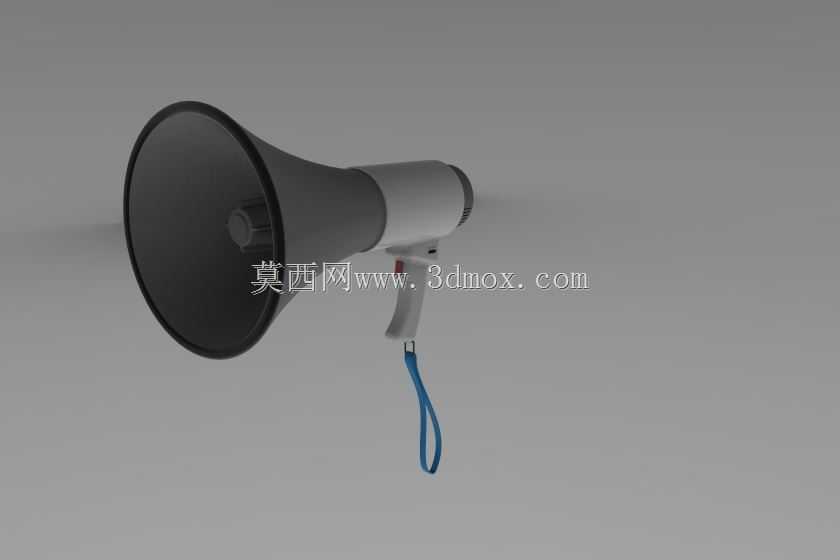

　　手持喊话扩音器的结构设计围绕户外扩声、现场指挥与流动通知场景展开，常见于厂区调度、工地喊话、活动引导、应急疏散与临时宣讲等工况。整机采用喇叭号筒加握持手柄的经典布局，号筒朝向正前方，手柄向下延伸，操作人员单手握持即可完成指向性喊话，长时间使用时手腕受力集中在手柄握持区，不易遮挡出声面。

　　从声学结构看，前端大口径号筒承担声阻抗匹配与声音定向投射作用，号筒内壁呈连续扩张曲面，可把发声单元的声波逐步引导至出口，减少高频扩散损失，提升正前方声压级。号筒口部做卷边或加厚处理，既提升薄壁壳体的刚性，也避免搬运过程中口部磕碰变形。号筒向后过渡到圆柱形主机仓，仓体内置发声单元、电池仓与控制电路板，外壳采用分段式装配，筒身与号筒、手柄之间通过止口定位，保证装配同轴度。

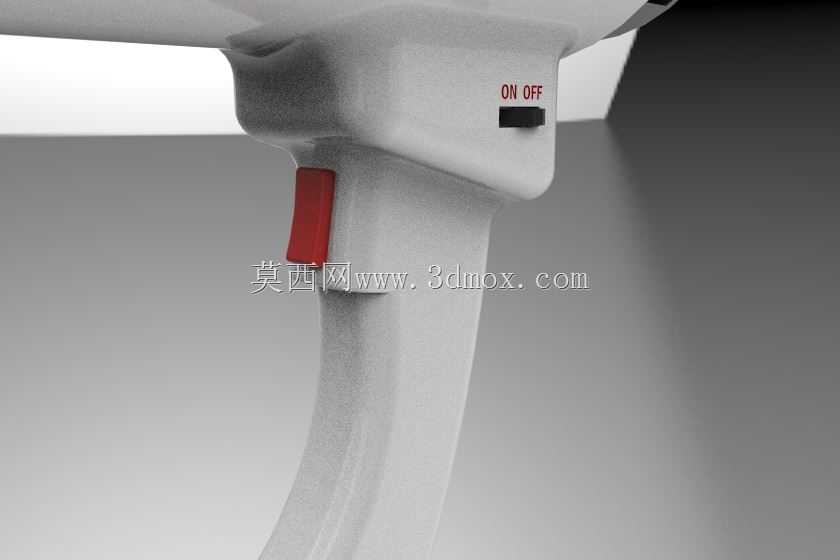

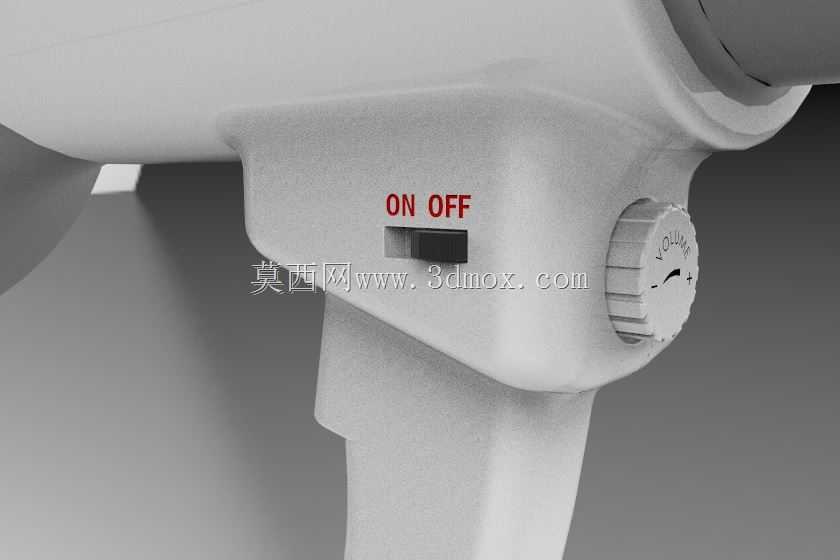

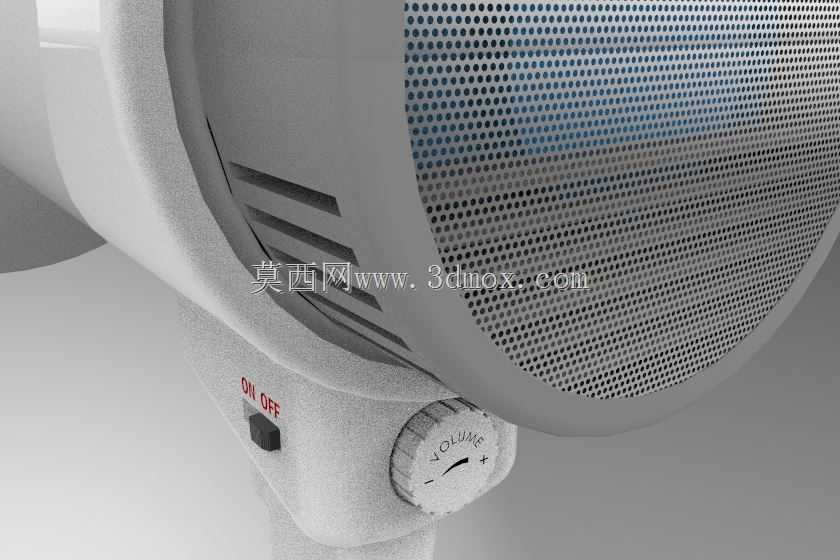

　　手柄区域按照人手握持姿态设计，外形带有轻微后倾角度，表面设置防滑筋位；扳机式开关位于手指自然触达位置，便于按压喊话或锁定连续播放。手柄底部预留挂绳孔，可穿入腕带防止设备脱手，图中蓝色挂绳即对应这一防丢结构。主机侧面布置电源开关、音量调节、录音或播放按键，接口与按键位置避开握持区，防止误触。

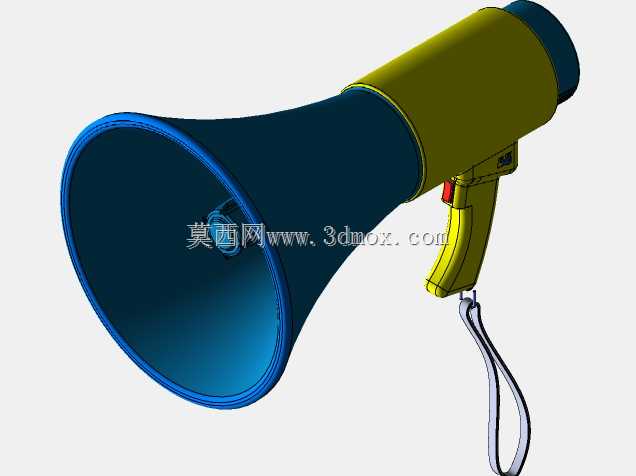

　　建模时需要重点控制号筒扩张曲线、筒身壁厚、手柄内腔与电池包边界。号筒属于大尺寸薄壁件，壁厚过薄容易在渲染或工程分析中出现变形，壁厚不均则会导致注塑缩水；筒身内部要为扬声器磁钢、电池和线路留出连续安装空间，隔板与筋板用于固定元件并减少共振。手柄内腔需匹配常见电池组尺寸，同时保证外壳最小壁厚和螺丝柱强度。

　　安装边界方面，整机外形由号筒最大外径、主机仓直径和手柄长度共同决定，放置时以号筒口端面和手柄底部为主要支撑参考；包装运输时号筒口属于易碰部位，通常需要预留泡沫护边。三维装配中应检查号筒与主机仓的同轴关系、手柄与筒身的连接角度、按键行程以及挂绳孔开孔位置，确保各部件在装配后不发生干涉，外观分模线尽量布置在号筒背部与手柄侧线，兼顾成型工艺与手持观感。
