家用手持电吹风整机结构外观设计

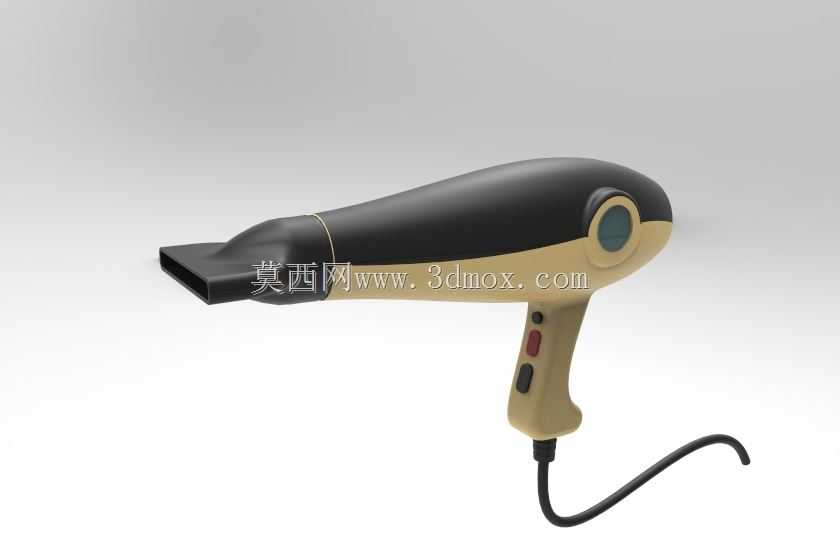

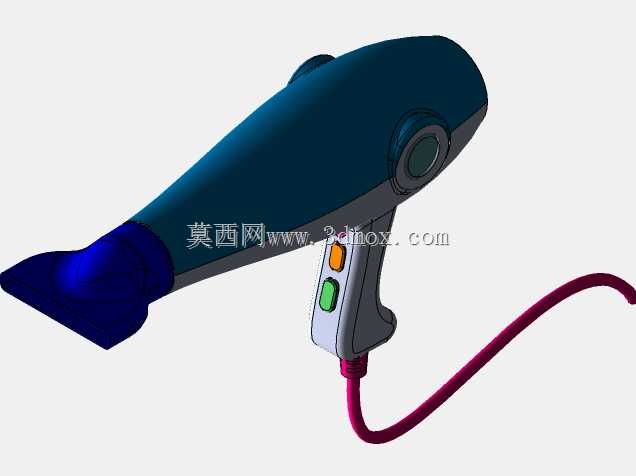

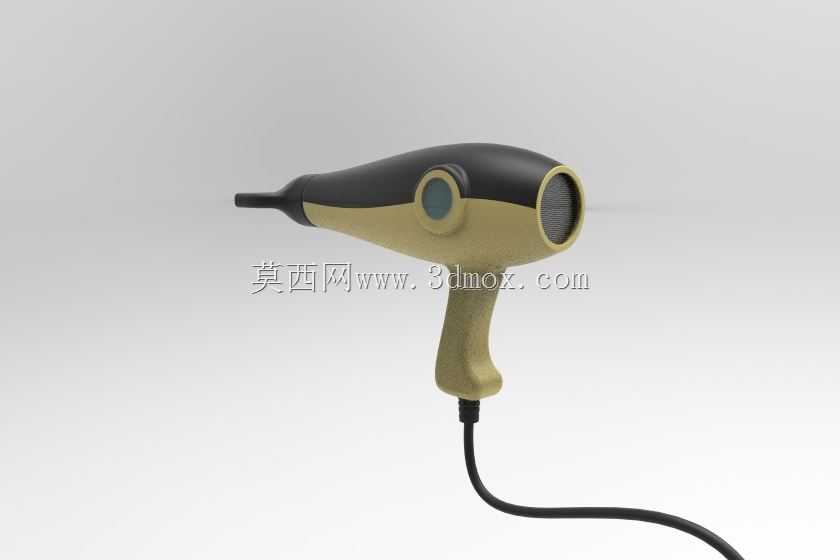

　　手持电吹风的结构建模需要先从使用场景倒推整机布局，日常家居干发、美发造型、实验室局部烘干以及小件产品表面快速除水都会用到这类设备，不同场景对握持重量、出风集中度、温升控制和线缆活动范围的要求并不完全相同。建模时先确定主机筒体的中轴线，筒体前端收窄形成扁形出风嘴，气流在该段被压缩整流，出口风速提升，吹向头发时覆盖区域更集中；筒体后半段容纳风机、加热组件与温控元件，外壳采用上下分色包覆，既区分功能区域，也为后期装配时的壳体扣合、螺钉隐藏提供结构基础。手柄从筒体下方向后倾斜，握持中心线与筒体轴线形成夹角，手腕自然抬起时出风口可对准头部侧后方，长时间举持不易出现腕部强迫姿态。手柄正面布置风速与风温按键，按键行程短、反馈清晰，

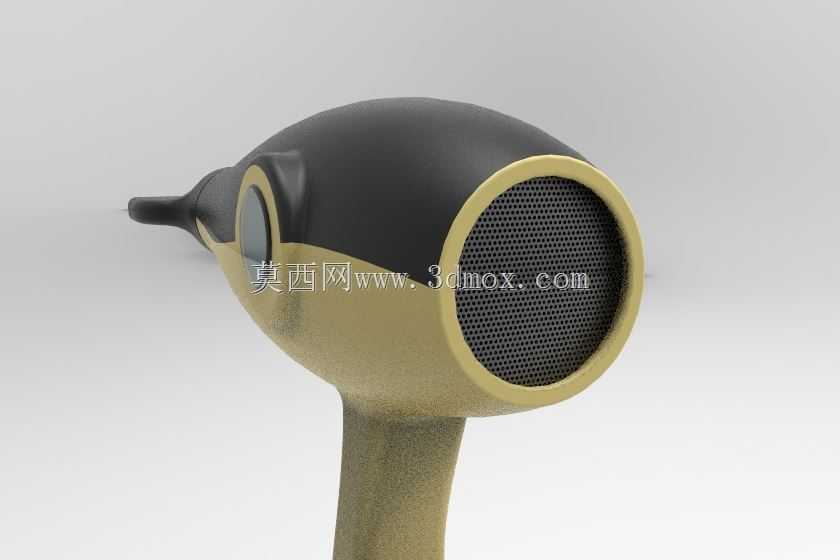

　　拇指无需大范围移动即可完成切换；手柄尾部设置电源线防弯折护套，护套与手柄本体做圆弧过渡，线缆在拖地、拉扯和反复扭转时不会在出口处形成应力集中。整机外形边界需要重点控制筒体直径与手柄厚度，筒体过粗会遮挡使用者视线，手柄过厚则会降低握持贴合度；前端风嘴与筒体采用插接配合，接缝处保留均匀间隙，既方便更换集风嘴，也能避免热胀冷缩导致装配卡滞。筒体侧面圆形区域对应进风与装饰盖板位置，建模时需预留滤网安装槽，防止长发被吸入风机。内部风道沿筒体轴线贯通，进风口、风机腔、加热丝支架与出风口保持同轴趋势，减少气流急转弯带来的噪声和压损；加热组件周边设置隔热筋，将高温区与外壳内壁隔开，降低外表面烫手风险。壳体分模线沿筒体侧面和手柄背部走向布置，

　　尽量避开人手常接触的区域，同时保证注塑件能够顺利脱模。底部线缆长度按常规梳妆台到墙面插座的使用距离规划，出线角度偏向手柄后下方，摆放时机身可平稳置于台面，不会因线缆顶撑而翻滚。该三维结构完整表达了外观曲面、按键位置、风嘴形态、手柄弧度与线缆走向，可用于小家电外观评审、结构干涉检查、注塑件拆分参考以及人机握持姿态验证。
