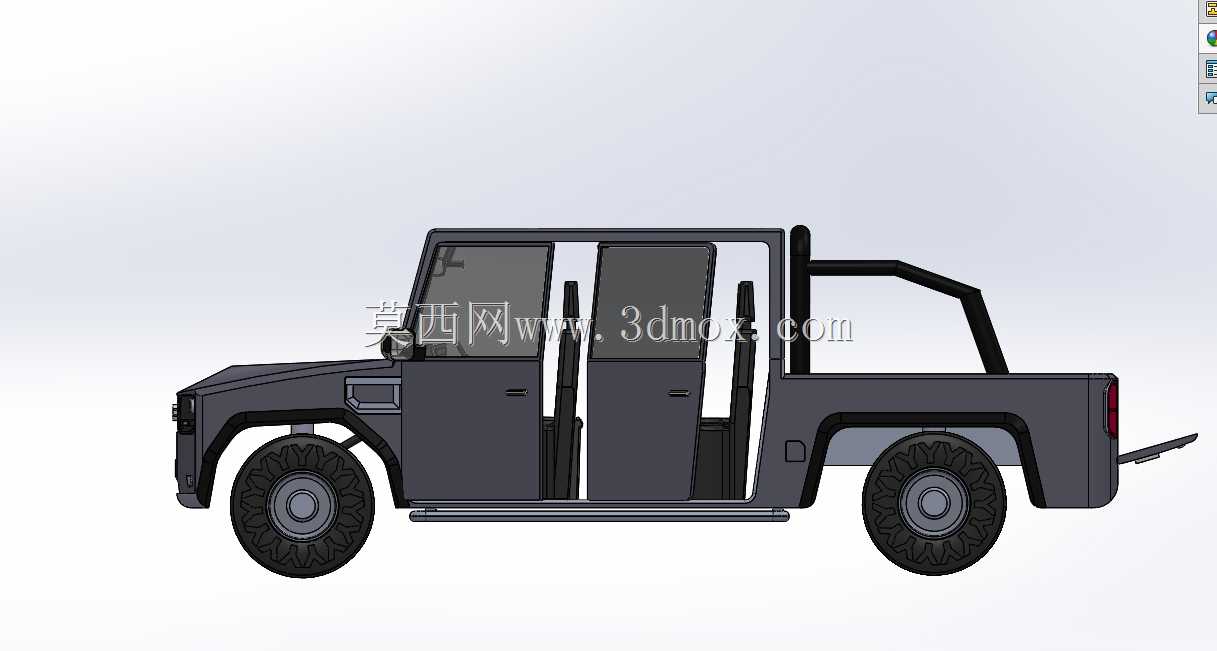

BMC TULGA越野皮卡整车结构数模

　　这套整车三维数模围绕硬派多功能越野皮卡的正向开发逻辑搭建，覆盖车头外覆盖件、座舱乘员空间、行走系统边界、车身安装点位等核心结构，可用于整车总布置校核、越野工况结构推演、改装方案适配以及商用车产品概念验证。从工程落地视角看，这类车型主要面向非铺装路面勤务、野外作业通勤、复杂地形物资转运、户外工程保障等场景，需要在坑洼、泥泞、陡坡等低附着路面保持稳定通过能力，因此数模在搭建阶段优先把硬点边界、部件干涉关系、离地间隙预留作为核心控制项。

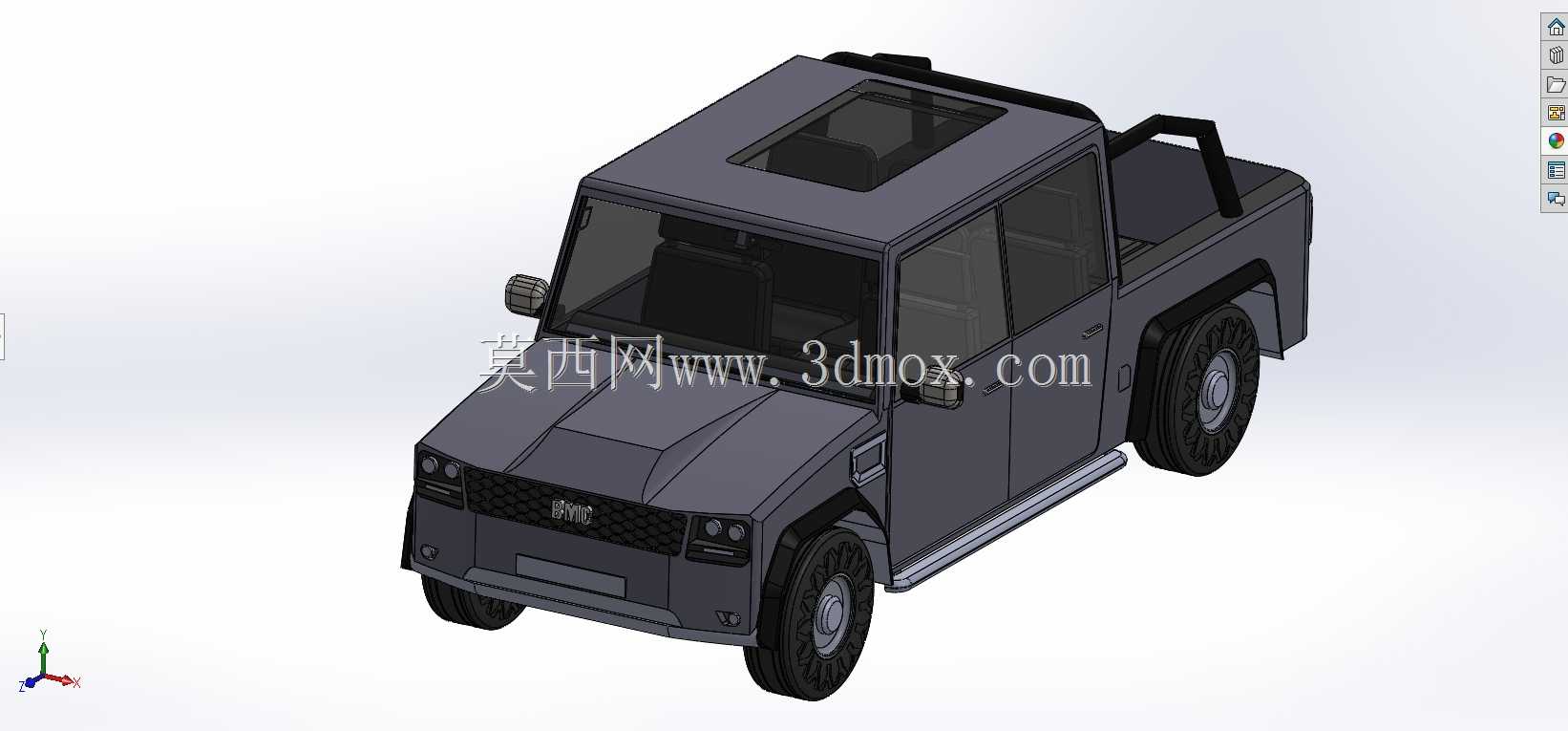

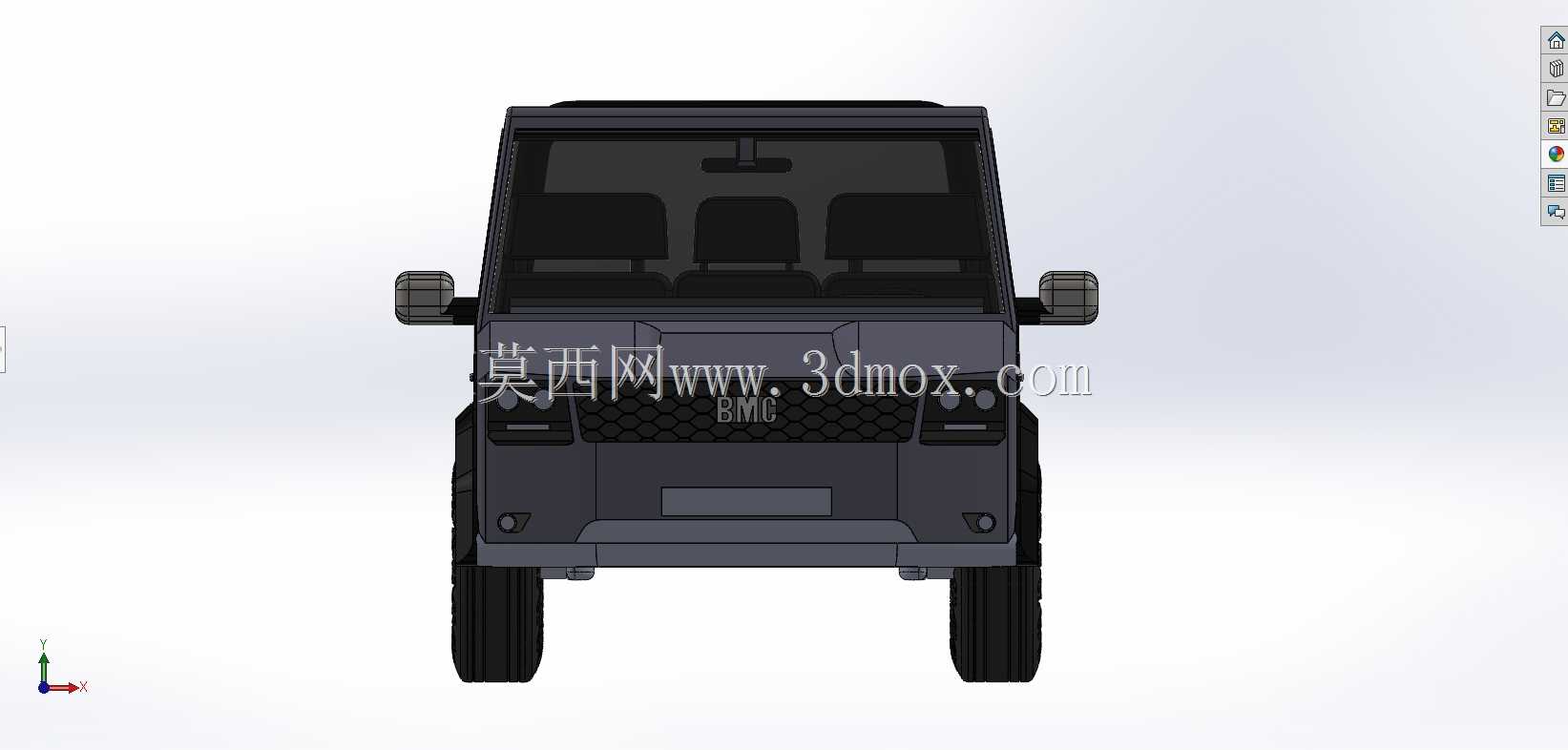

　　数模呈现的车头部分采用方正直立的硬派造型，前风挡大倾角偏小、垂直投影面积大，这种设计并非单纯追求外观风格：直立前脸可以缩短车头纵向占用尺寸，在有限整车长度内给座舱和货厢留出更多布置空间，同时方正的前部结构便于前防撞梁、水箱框架、翼子板支架等部件做模块化安装，野外场景下外覆盖件发生磕碰后，可单独拆解更换对应面板，降低运维难度。前脸格栅区域整合品牌标识安装位，后方预留散热器、中冷器的迎风通流空间，前保险杠采用宽体厚壁结构，两侧预留雾灯、拖车接口的安装坐标，接近角区域做了向上收折的轮廓处理，避免陡坡驶入时保险杠前端触地。

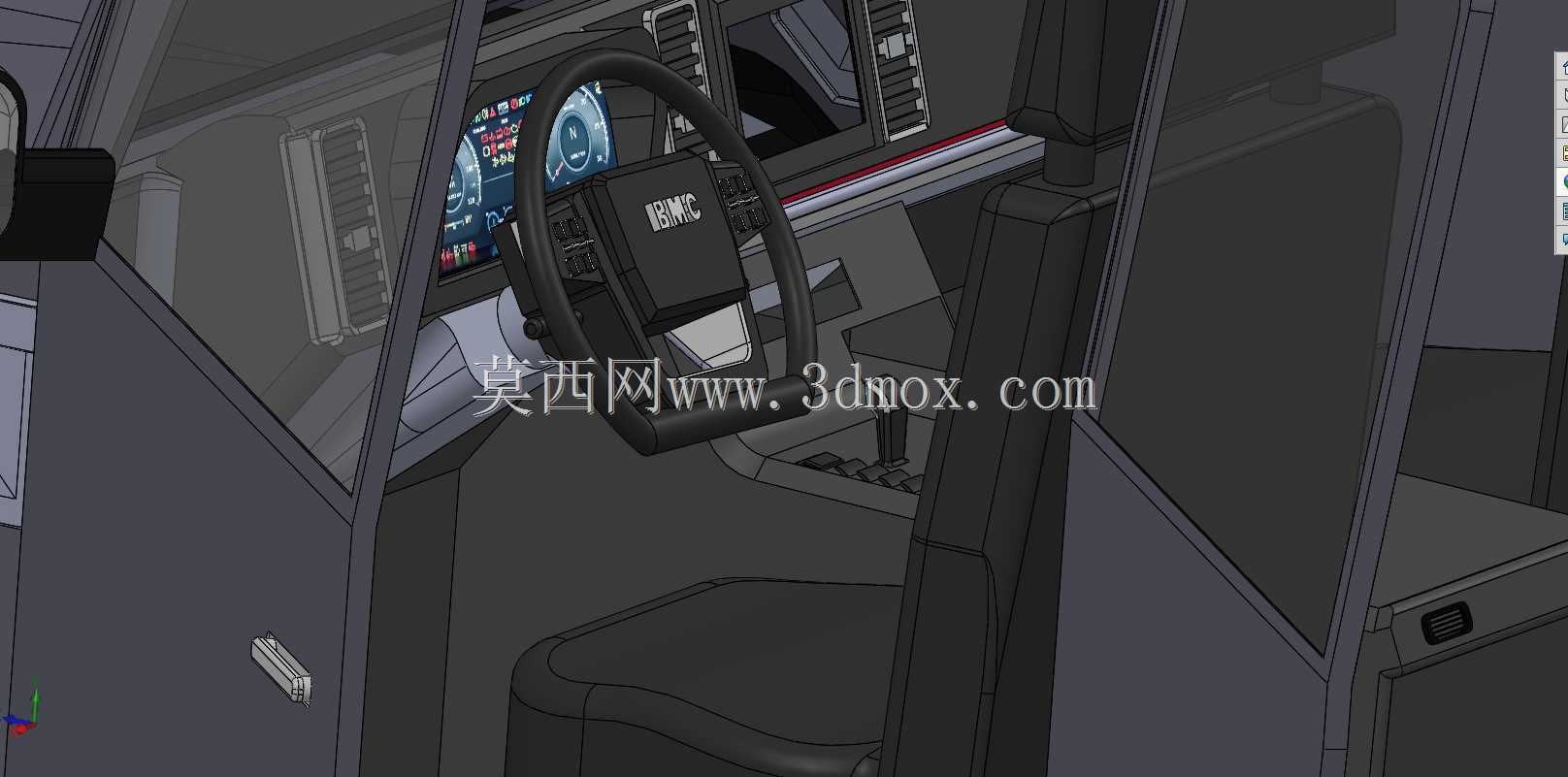

　　座舱部分按照三乘员前排布局设定，数模中可见三个独立座椅的摆放位置，仪表台横向贯通，方向盘布置在驾驶员侧前方，风挡内后视镜安装位、两侧外后视镜支架点位均已明确。外后视镜采用宽体支架伸出车身侧围，后视镜镜面朝向侧后方，配合方正车头的视野特性，可减少车头两侧、前轮区域的视觉盲区，这对窄路会车、越野穿越时判断轮胎轨迹十分关键。车门边界、A柱立柱的截面位置在数模中同步给出，座舱地板下方预留非承载式车架纵梁的穿过空间，车架与车身之间可布置橡胶悬置垫，阻断行走系统传递到座舱的振动冲击。

　　行走系统的外露部分体现出重载越野的设计取向：前轮采用大直径厚胎壁越野轮胎，胎侧垂直高度大，轮拱上方预留充足的跳动行程，避免悬架全压缩时轮胎与翼子板发生刚性碰撞。前悬架的安装硬点沿车架纵梁两侧分布，转向拉杆、半轴（若为四驱构型）的运动包络在数模中同步校核，前轮最大转向角度对应的轮胎扫掠空间已和内衬、翼子板做干涉检查。车头两侧的轮眉向外突出，既可以遮挡车轮甩起的泥水，也能在车身侧面形成防擦防护条，降低林间、狭窄路段树枝剐蹭车身漆面的概率。

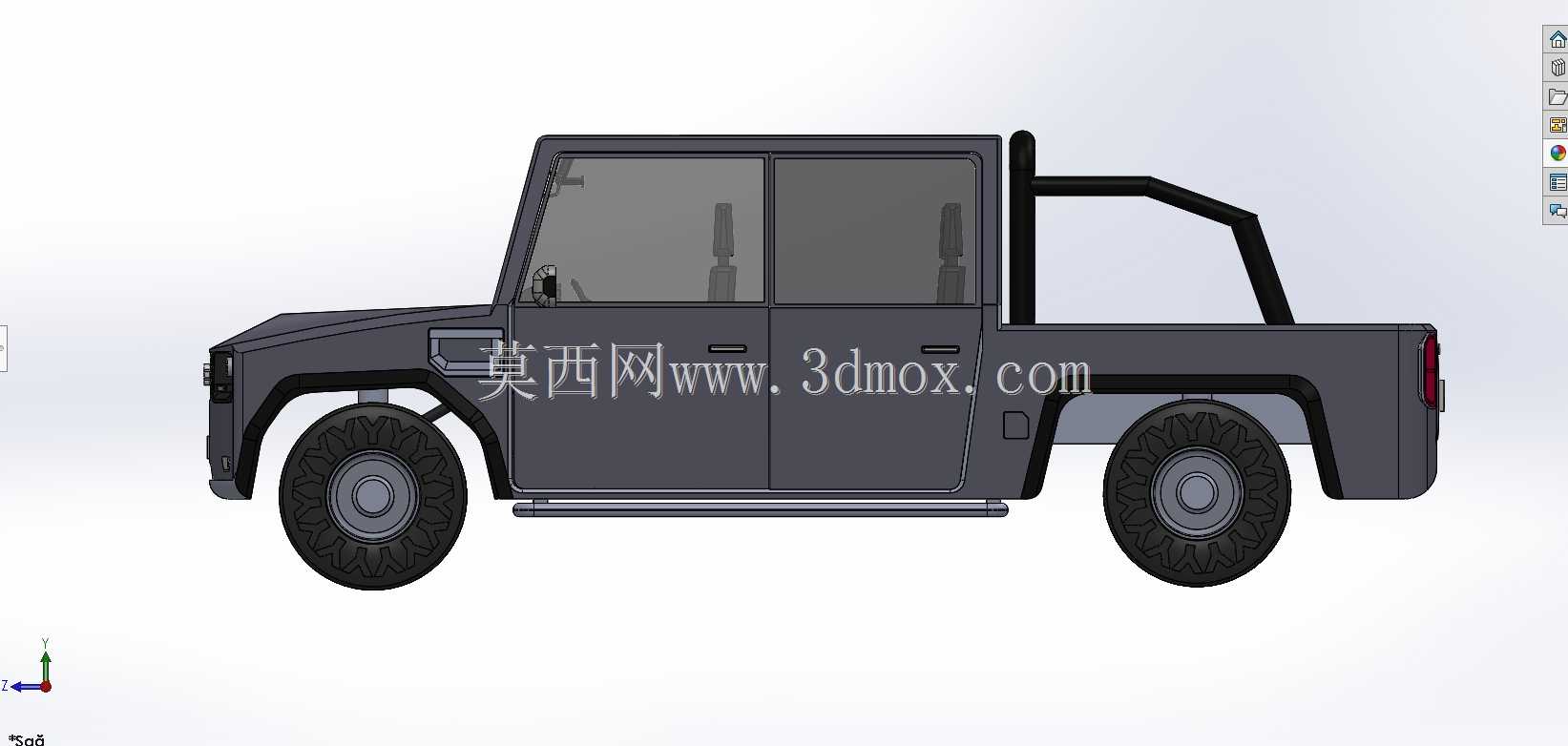

　　从尺寸边界来看，整车宽度控制在窄体越野商用车常用区间，方正座舱保证前排三人肩部空间的同时，整车宽度仍可满足乡村非铺装小路、林区便道的通行要求；车头前悬长度较短，前轴到保险杠前端的距离被压缩，直接提升接近角参数；轮胎外径选用偏大规格，底盘最低点到地面的离地间隙被拉高，纵梁、油底壳、变速箱下护板等关键部件都处于凸起障碍物的触碰高度以上。数模中车身侧围、车门下沿的位置高于轮胎中心，深水路段通行时，座舱进水风险被有效降低。

　　设计思路上，这套数模没有采用流线型乘用皮卡的曲面堆砌路线，而是把可制造性、野外可维护性、空间利用率放在优先级前列。所有外覆盖件的棱线以平直折线为主，冲压成型时模具结构简单，板材拉伸深度均匀，量产阶段废品率更低；车架、车身支架等结构件的安装面多采用平面配合，钻孔、焊接工装的定位难度小，售后维修时无需复杂专用夹具即可完成部件更换。车头内部的散热器、空调冷凝器、蓄电池、保险盒等附件的布置空间按分层逻辑预留，迎风面优先布置散热模块，后侧靠上位置布置电气部件，避免涉水时电气系统被积水浸泡。

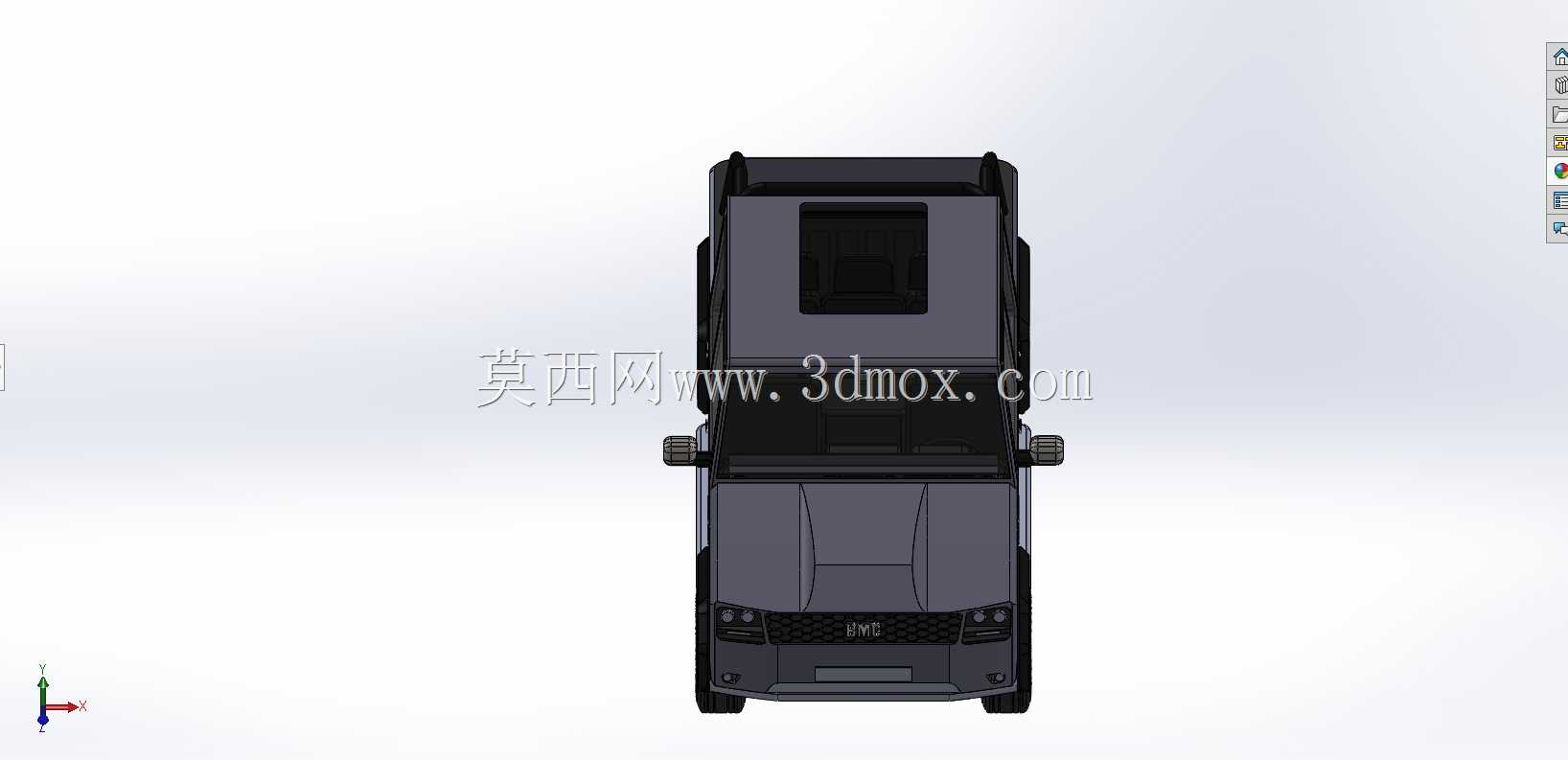

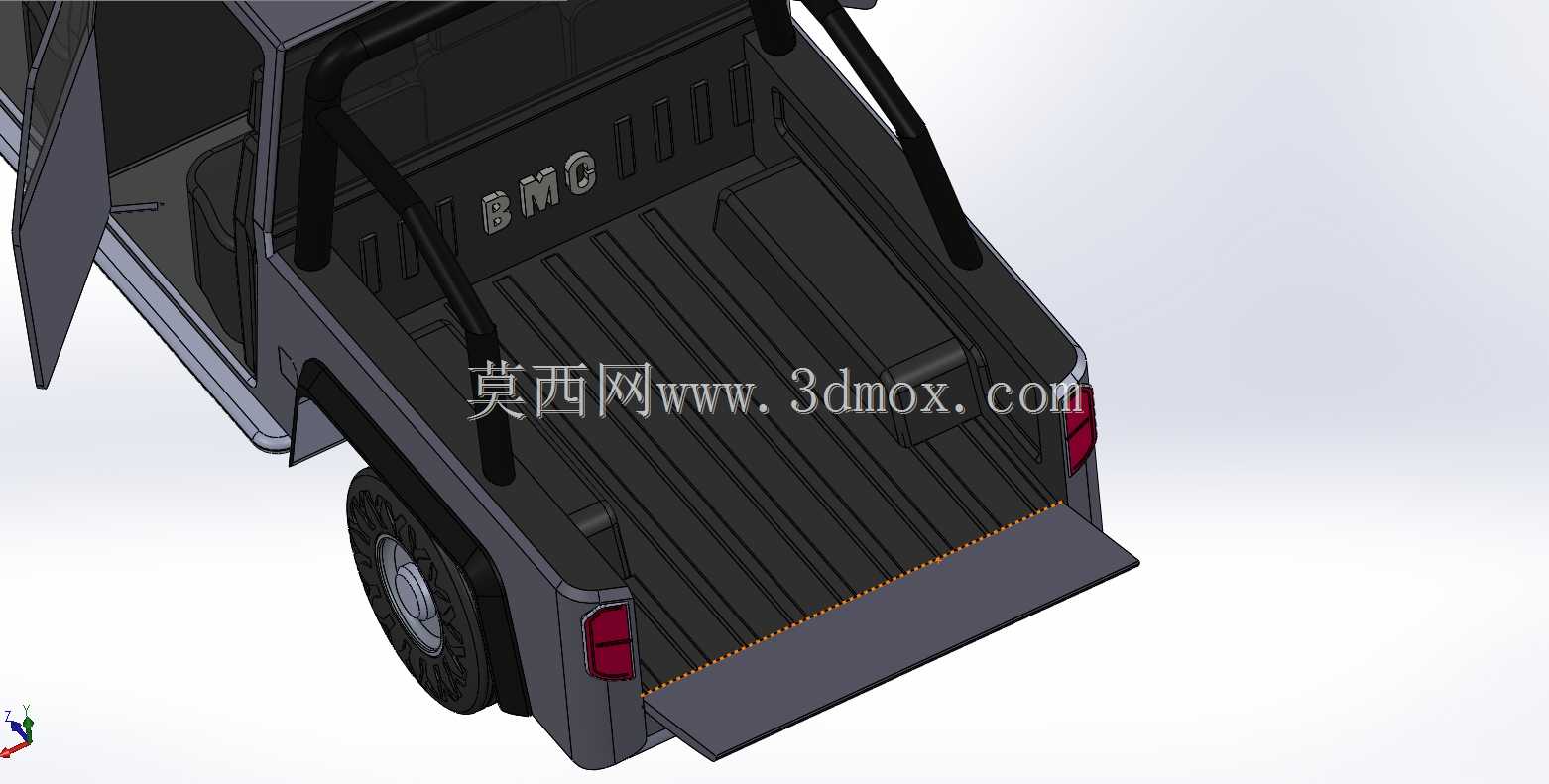

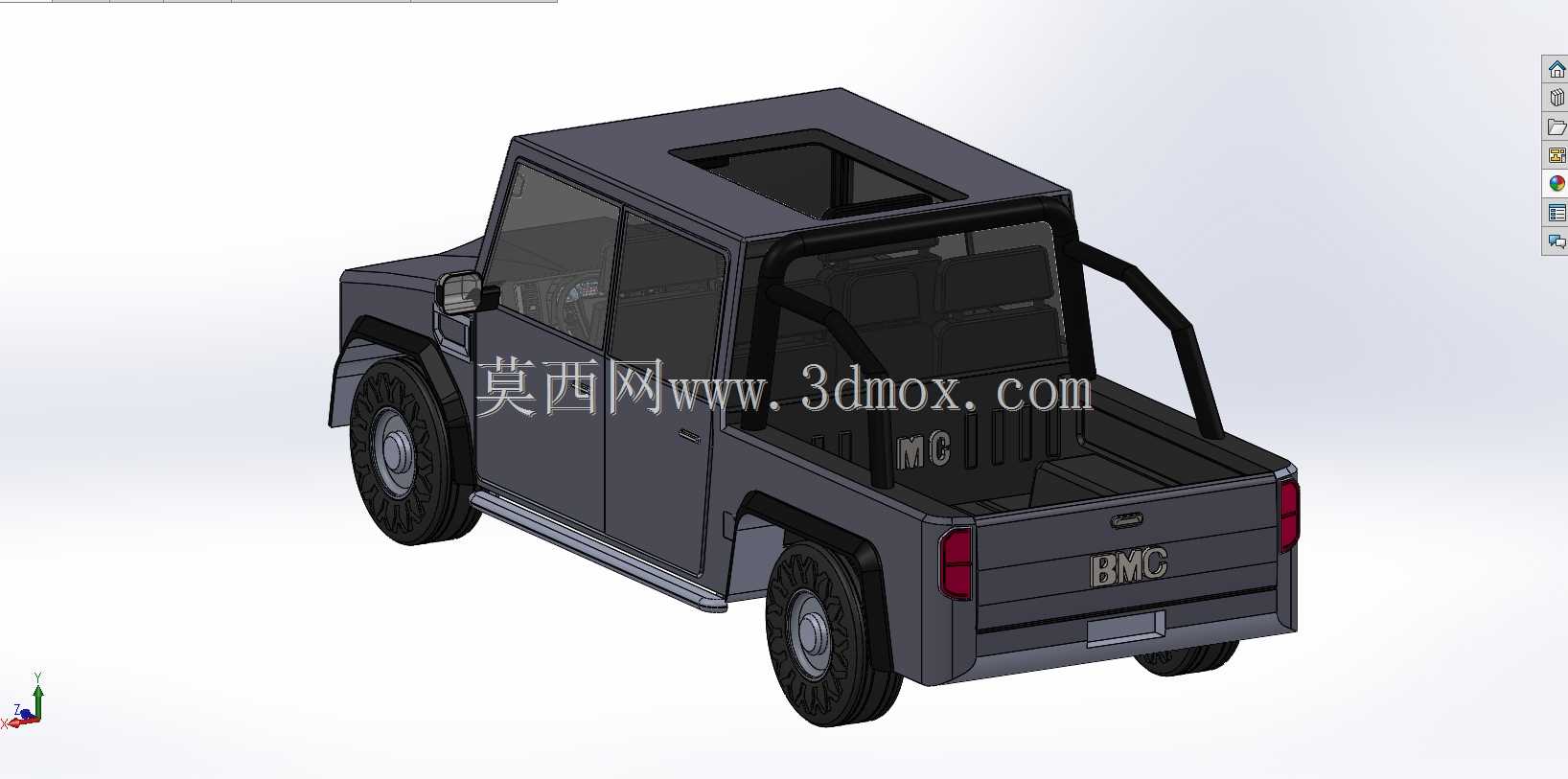

　　针对改装适配场景，数模给出的车顶轮廓为平直方正结构，后期可在车顶加装行李架、辅助射灯、车顶帐篷等户外装备，车顶边框预留的纵向安装边可作为固定锚点；前保险杠表面的平整区域可加装绞盘安装托盘，拖车钩点位直接连接车架纵梁端头，拖拽载荷无需经过塑料外覆盖件传递。货厢部分虽在当前视角未完全展示，但整车轴距的硬点设定已预留标准货厢长度，可根据使用需求换装封闭式货厢、开放式栏板或者专用作业上装，适配工具运载、救援装备搭载等不同用途。

　　结构校核层面，数模中各部件的装配关系按照实车装配顺序搭建：车架作为基础基体，前悬架、转向机、动力总成依次安装在车架对应支座上，车身焊装总成通过悬置软垫落装在车架上方，前围板、翼子板、保险杠等外覆盖件最后通过螺栓固定，整套装配逻辑和实际生产线工序一致，可直接用于装配工艺模拟、维修拆装流程演练。对于整车性能开发而言，该数模可进一步导入运动学分析软件，验证悬架跳动过程中传动轴夹角变化、转向轮跳动干涉情况；也可导入CFD工具分析前脸进气格栅的迎风流量，评估散热模块在低速大负荷越野工况下的冷却效率。

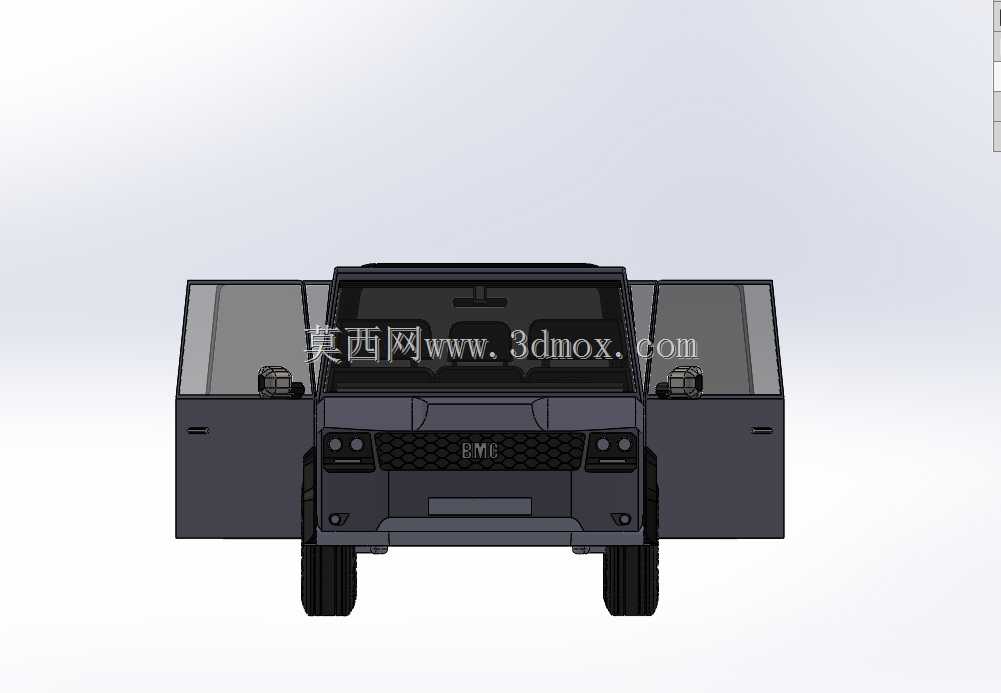

　　细节处，车头两侧的示宽灯安装位、车门铰链的安装坐标、风挡玻璃的粘接边界都在数模中有所体现，没有出现造型和结构脱节的问题：外后视镜支架穿过车门三角板的位置预留密封胶条安装槽，防止雨水沿支架缝隙流入车门内部；前风挡下沿的集雨板轮廓顺着车头棱线延伸，雨水可沿两侧导流槽排到车外，避免积水渗入空调进风口。轮胎与轮拱之间的间隙在满载、悬架全压缩、最大转向三个极限工况下都保留安全余量，不会出现运动干涉。

　　整体而言，这套数模完整还原了硬派越野皮卡从造型到结构硬点的核心要素，既保留了BMC TULGA车型方正实用的产品特征，也把整车开发中总布置、边界校核、改装适配所需的关键坐标全部纳入，能够为越野商用车设计、专用车改装、整车结构教学提供可靠的三维载体。
