美式长臂定制巡航摩托车整车结构

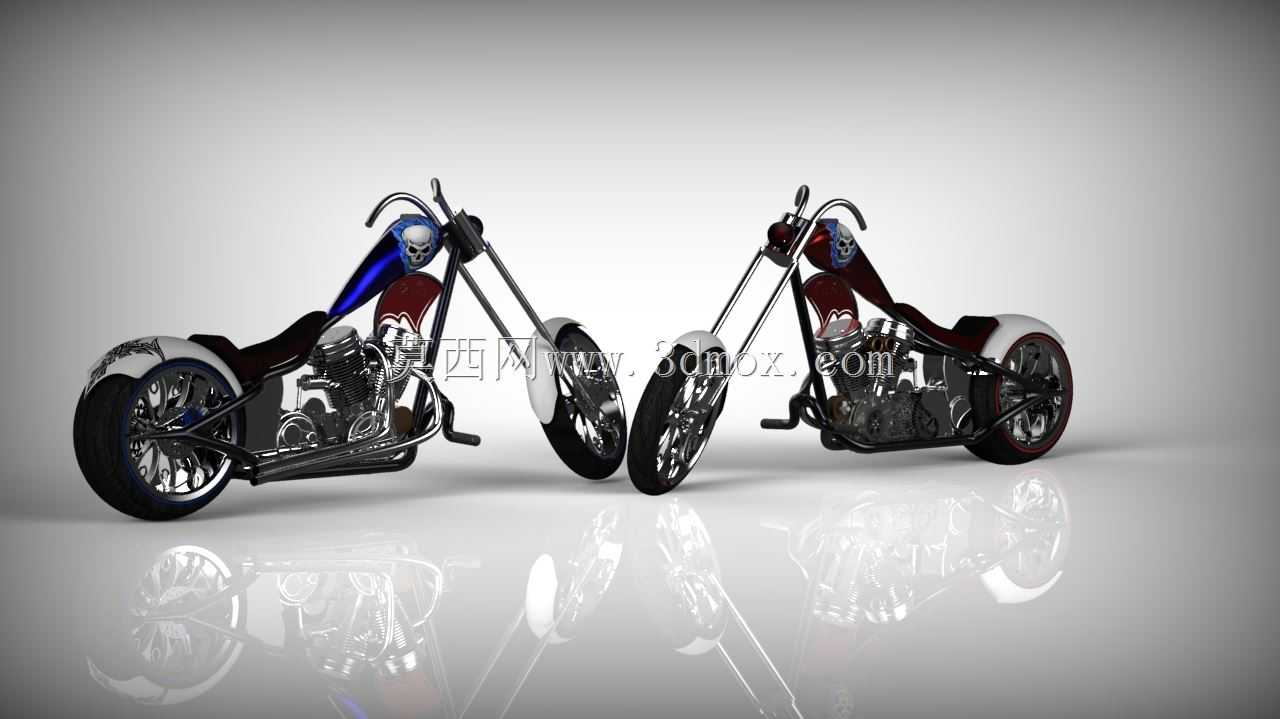

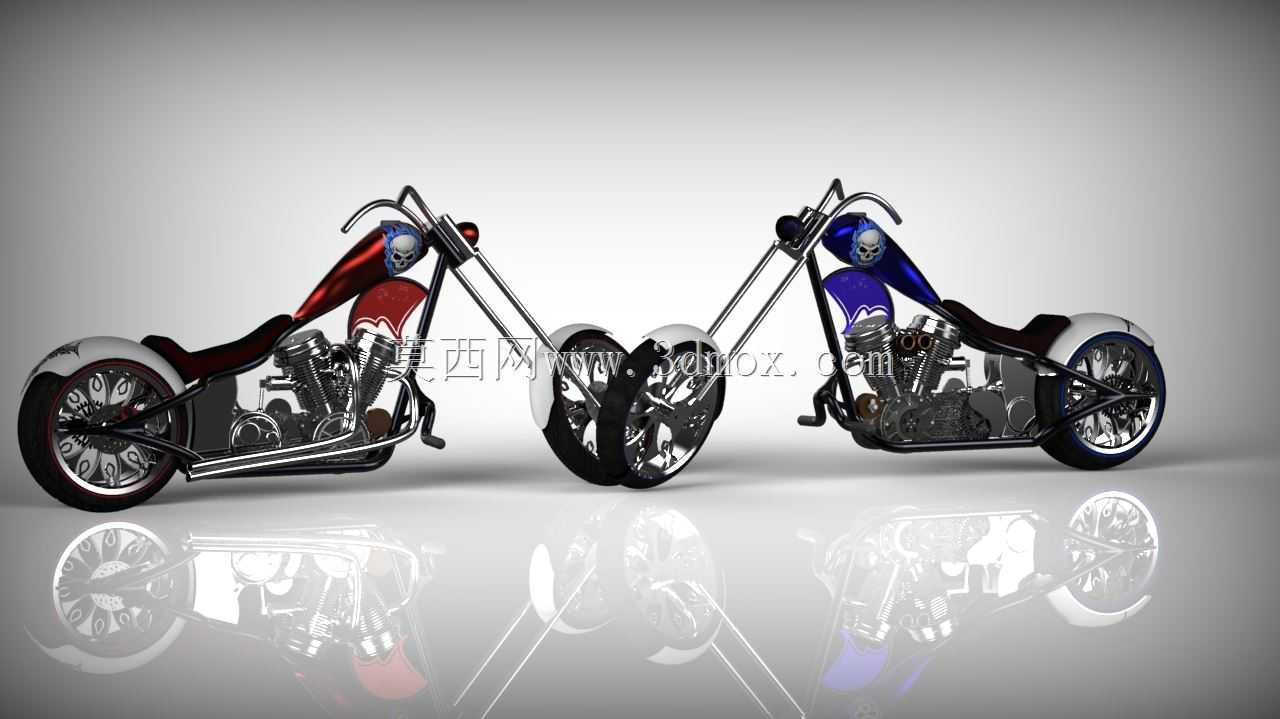

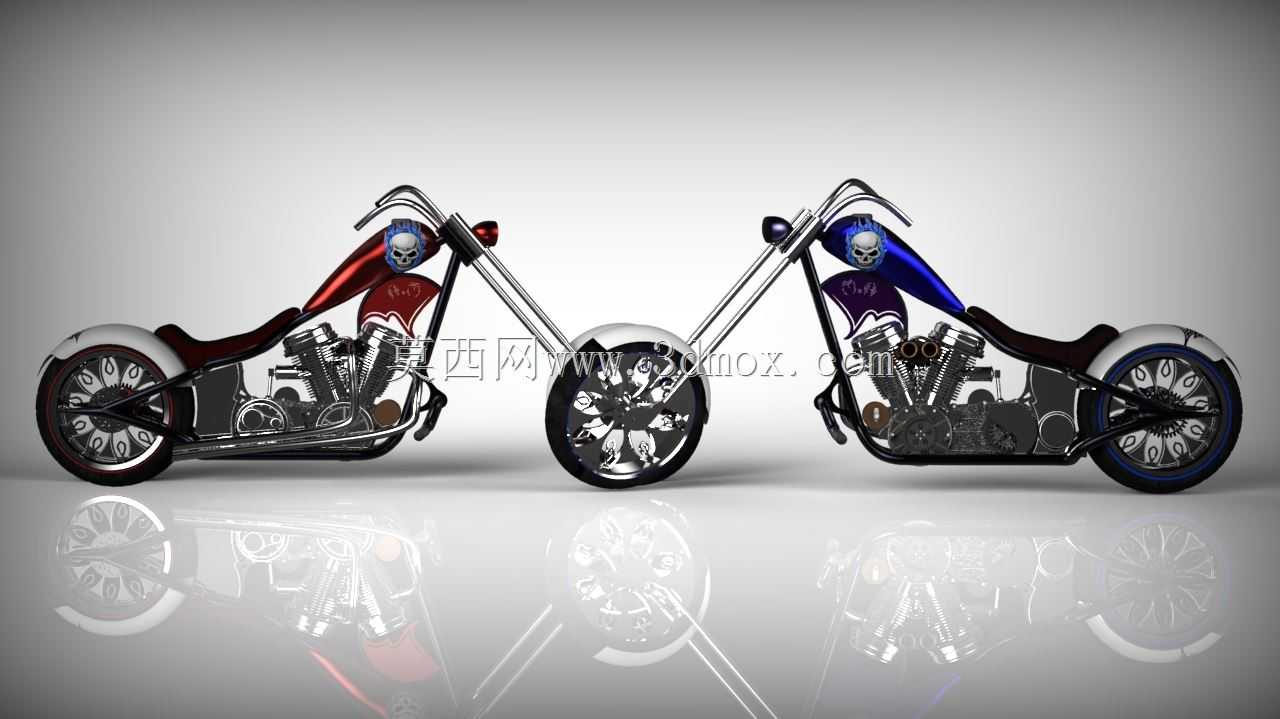

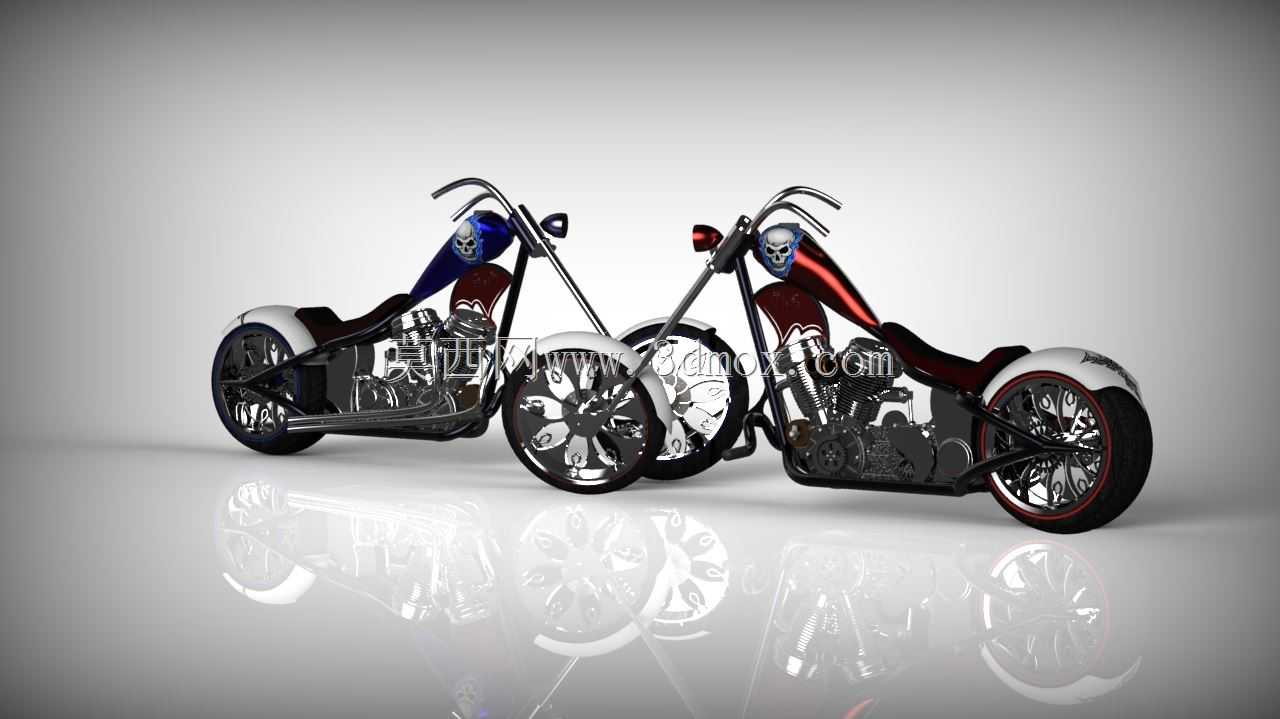

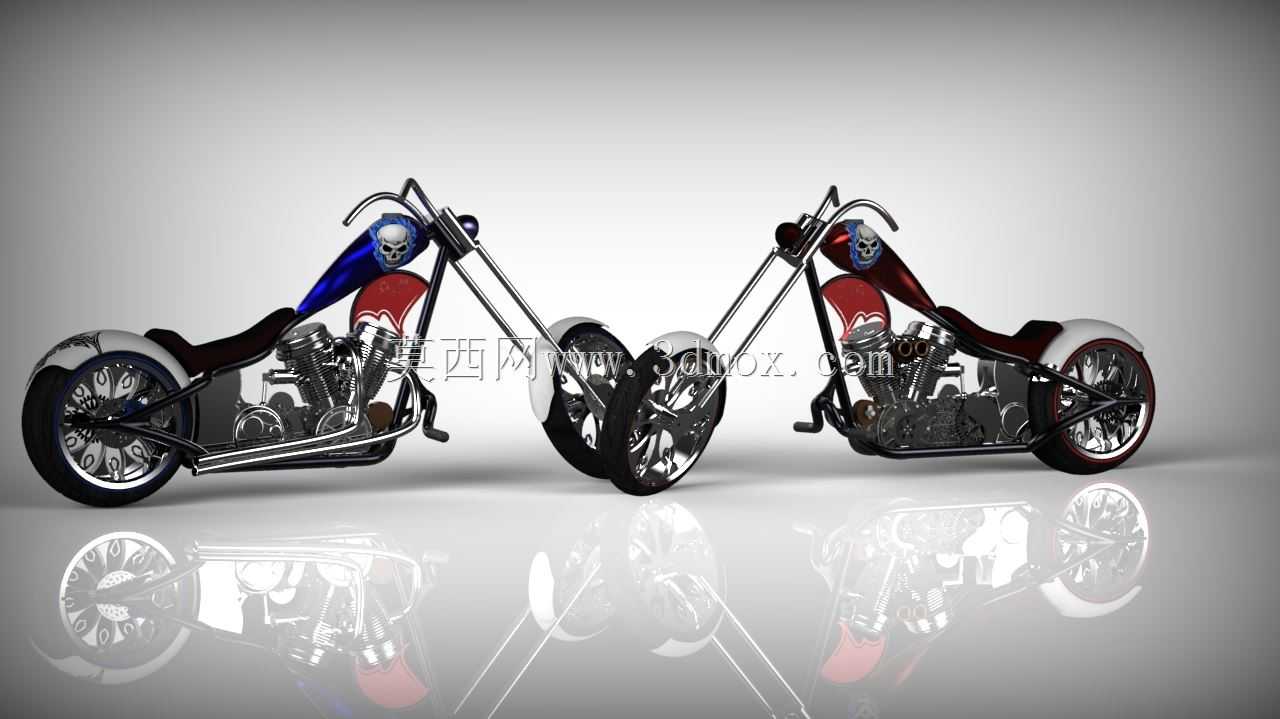

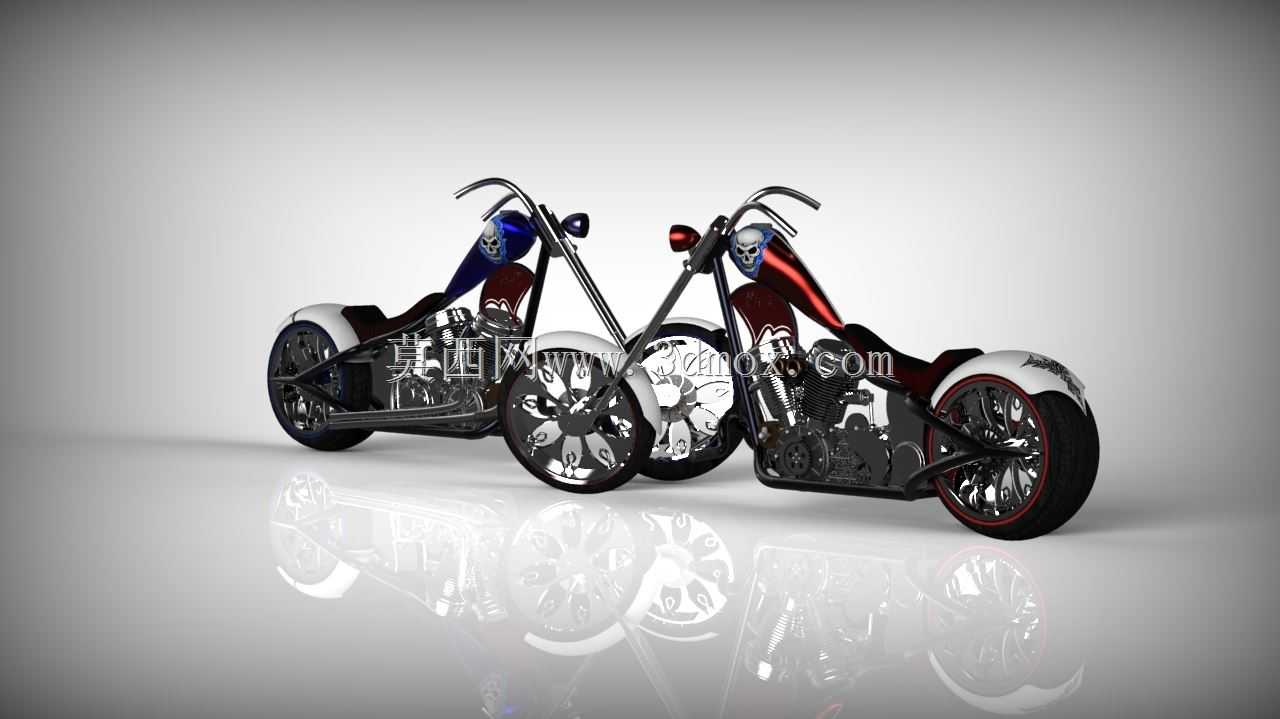

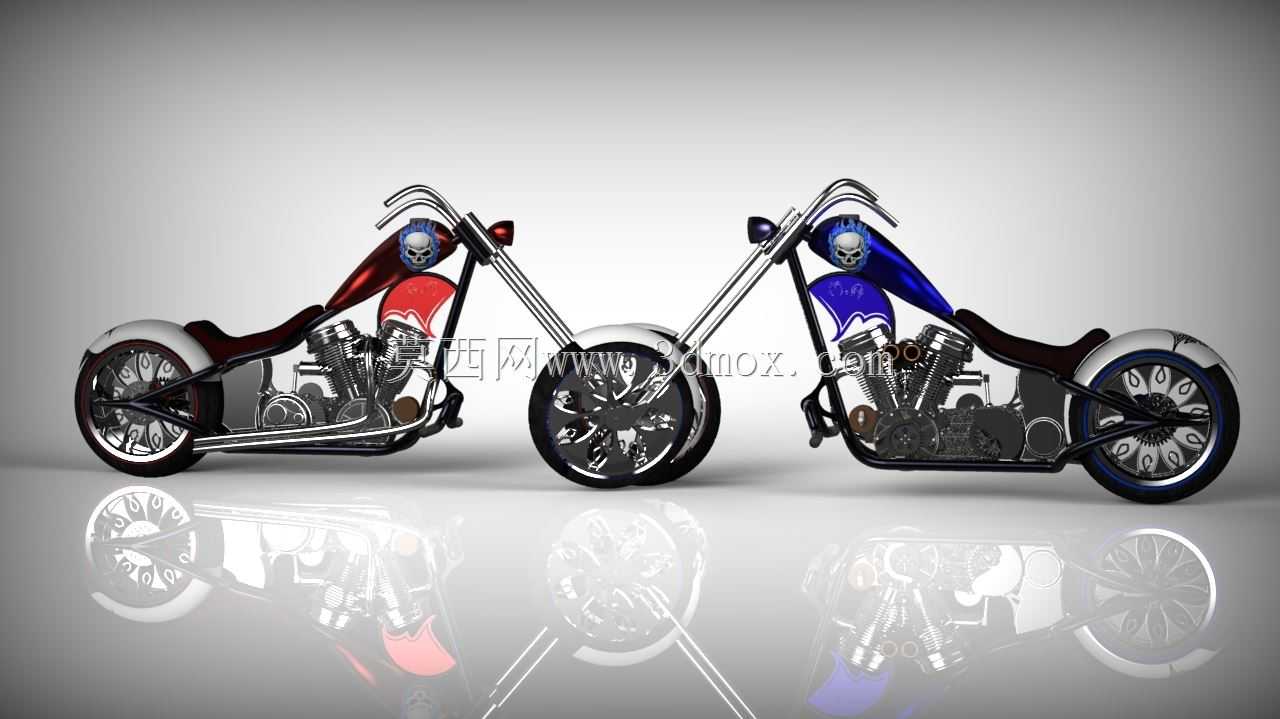

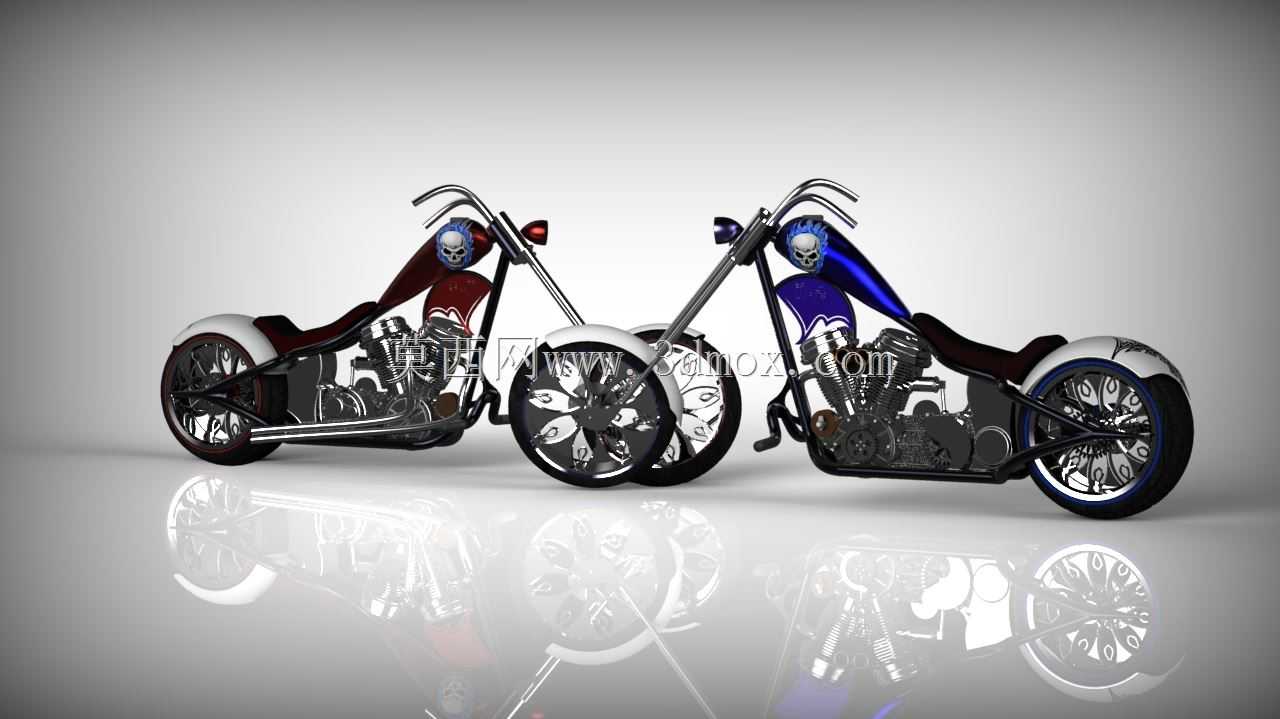

　　该模型呈现的是一台具有美式定制巡航特征的两轮摩托车，整体采用加长前叉、低坐姿车架和外露动力总成的布局，适合用于机车外观方案评审、改装结构演示、整车装配关系教学以及影视道具或展示样机的前期可视化。与常规街车相比，这类车型并不以紧凑转弯半径为首要目标，而是强调舒展的骑行姿态、强烈的视觉识别度和个性化改装空间，因此在结构布置上需要同时兼顾造型比例、转向几何、轮胎间隙和零部件可装配性。

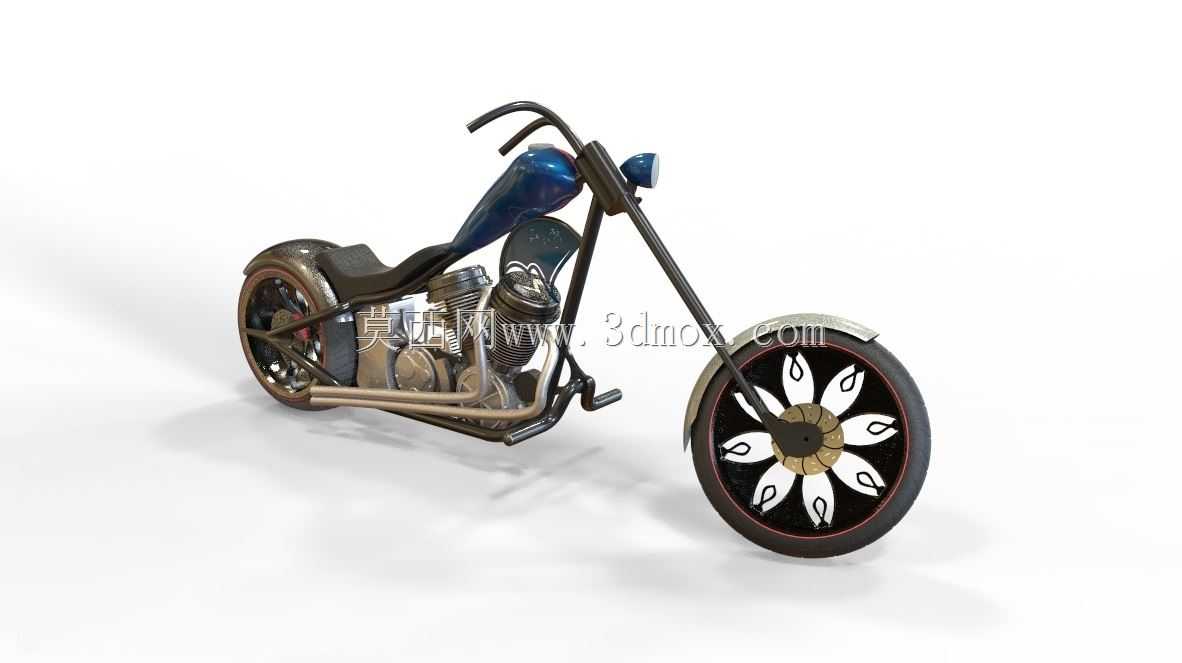

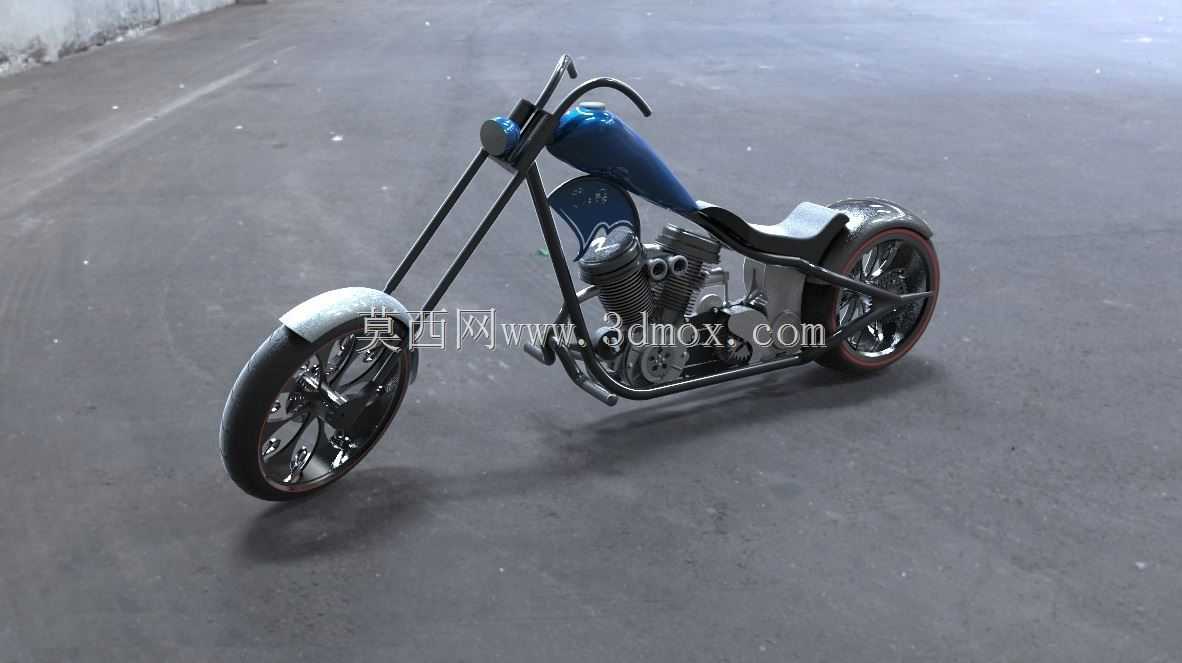

　　前部结构是整车特征最明显的部分。长臂前叉明显向前延伸，使前轮轴心与转向立管之间的距离增大，车头姿态更加前倾。建模时需要重点控制前叉倾角、拖曳距和轮轴安装位置，因为这些参数会直接影响直线行驶稳定性、转向手感以及低速推行时的受力状态。前叉两侧杆件采用平行布置，轮轴、轮毂、制动盘和挡泥板之间保留了明确的装配边界；前挡泥板贴合轮胎外圆，覆盖范围较短，既满足泥水遮挡的基本功能，也保留了定制车常见的裸露机械感。

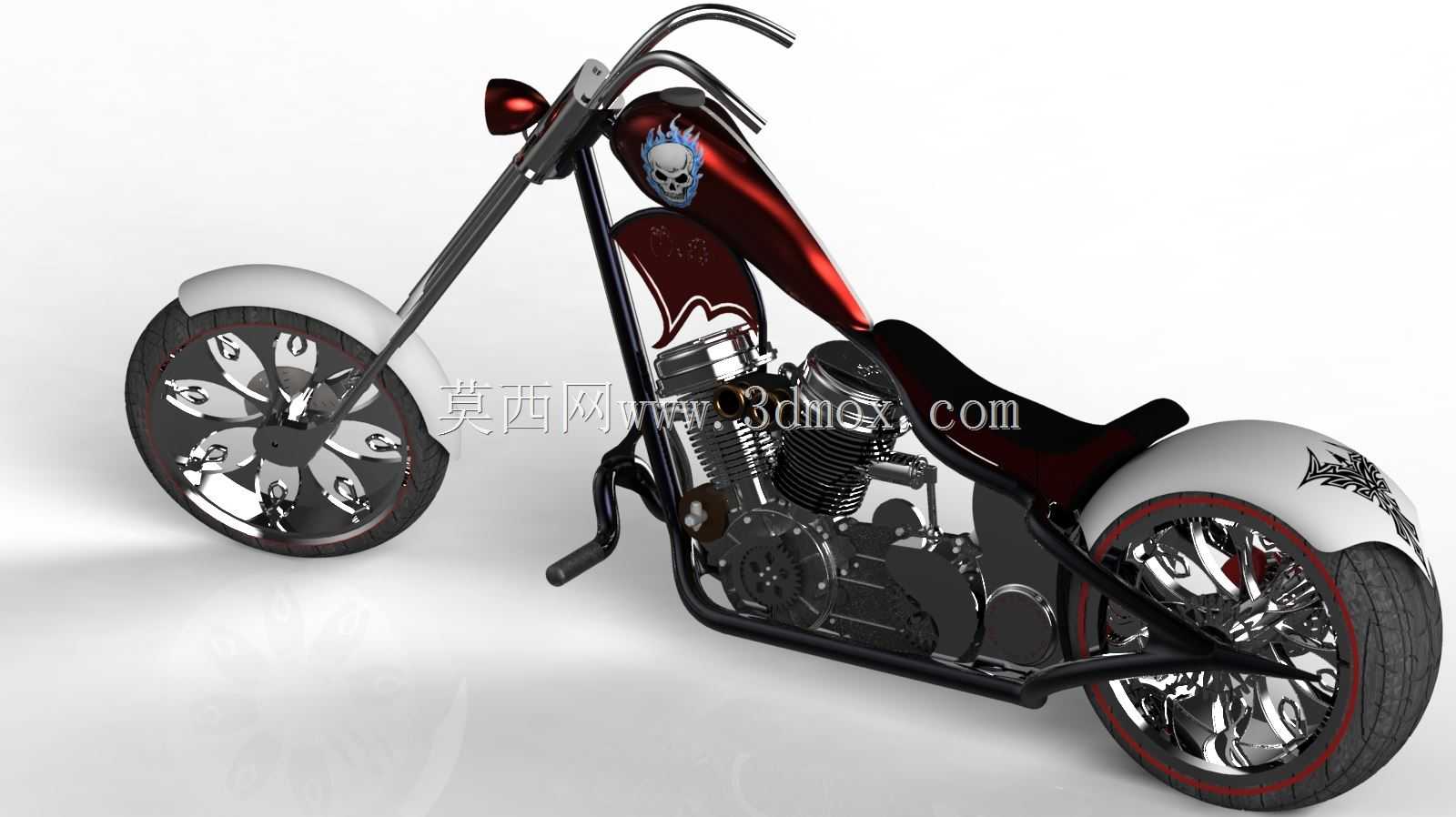

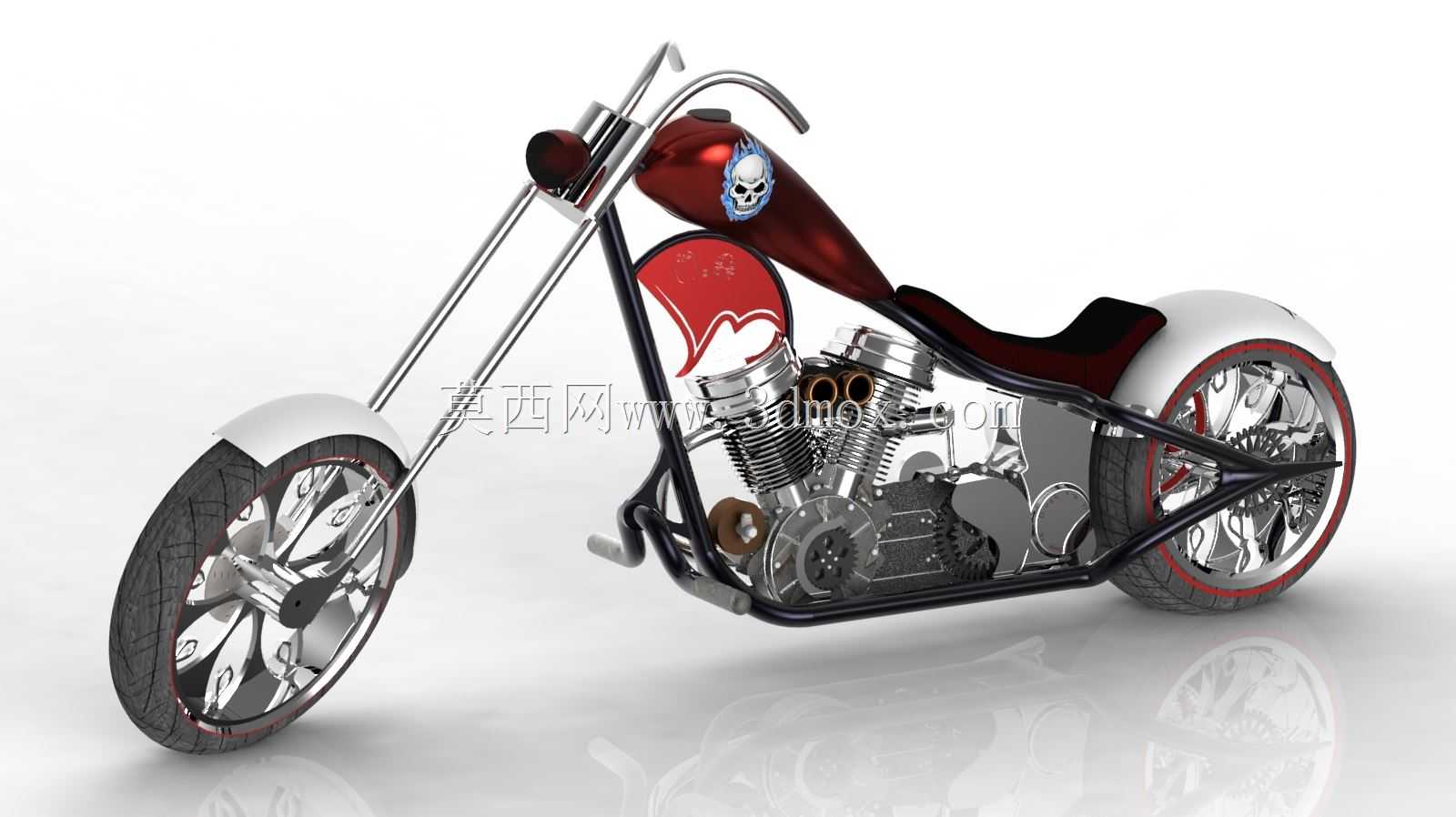

　　车架部分采用开放式双管轮廓，发动机被直接布置在车架中部，成为视觉重心之一。这样的布置有利于缩短动力传递路径，也让气缸、散热鳍片、曲轴箱、脚踏和换挡机构能够外露展示。油箱位于车架上方，线条由窄到宽再向座垫方向收束，与高耸车把、狭长燃油箱体和低矮单座形成连贯的俯冲轮廓。座垫采用薄型一体式设计，后段配合宽体后轮和短尾挡泥板，使整车视觉重心集中在发动机与后轮之间。

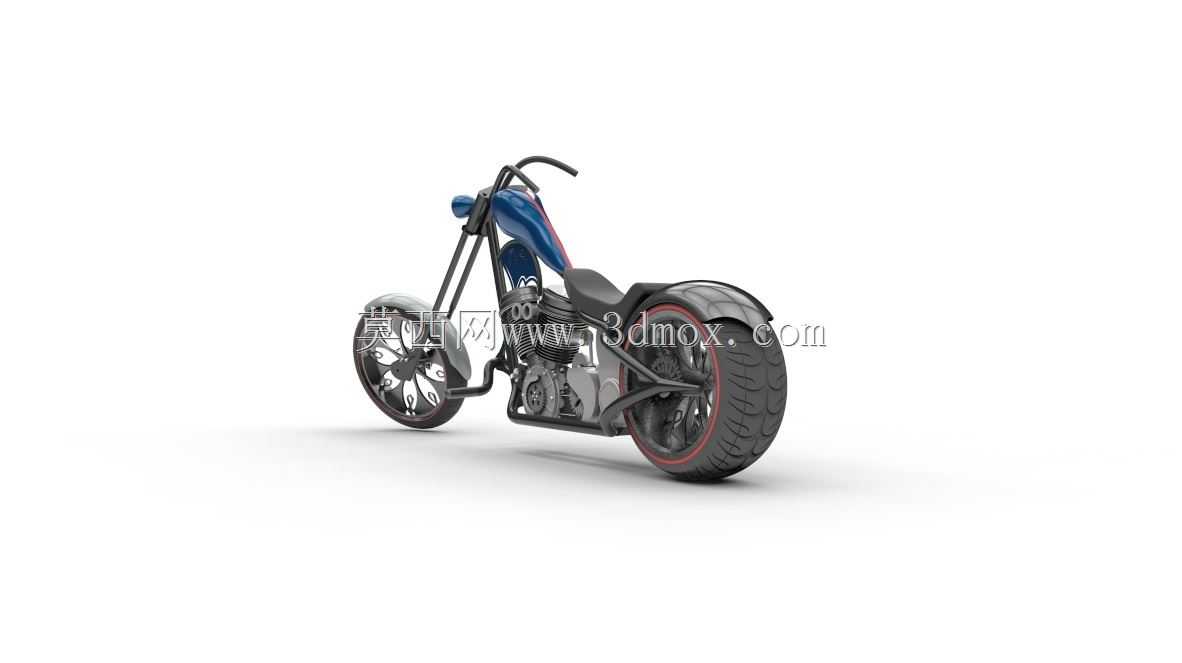

　　后轮区域承担驱动和姿态表达的双重作用。宽轮胎、大尺寸轮毂和红色轮缘装饰强化了定制风格，后挡泥板沿轮胎上缘布置，末端较短，避免破坏长臂车型的简洁轮廓。链条、链轮、后摇臂和轮毂轴心需要在模型中保持合理的相对位置，尤其要检查链条直线段与后摇臂、制动件、轮胎侧壁之间的间隙。后轮附近还应考虑悬架压缩、轮胎跳动和拆装维护空间，不能只按静态渲染效果确定零件位置。

　　动力总成以V型双缸外观为核心，气缸散热片、进气口、排气通道、曲轴箱侧盖和脚踏启动件均有体现。实际设计中，发动机不仅是外观件，还决定了车架吊挂点、排气管走向、离地间隙和热量扩散区域。排气管从发动机前部引出后沿车身下侧延伸，需要与车架管、脚踏、换挡杆和后摇臂保持安全距离；进气系统则布置在油箱下方与发动机之间，既要保证拆装空间，也要避免与转向极限位置发生干涉。

　　从安装边界看，整车宽度主要由车把、发动机侧盖、脚踏和后轮轮胎决定；长度则受长臂前叉和前后轮轴距影响；高度方向与车把、座椅和油箱顶面相关。进行三维校核时，应以前后轮中心线为基准建立车架对称面，再依次约束转向立管、前叉轴线、发动机吊挂点、后摇臂转轴和链轮平面。转向过程中还要检查车把与油箱、拉线与前叉、挡泥板与轮胎之间的动态间隙。该模型对理解定制巡航车的比例控制、外露机构布置和整车装配逻辑具有较好的参考价值。
