农用自卸转运挂车结构三维数模

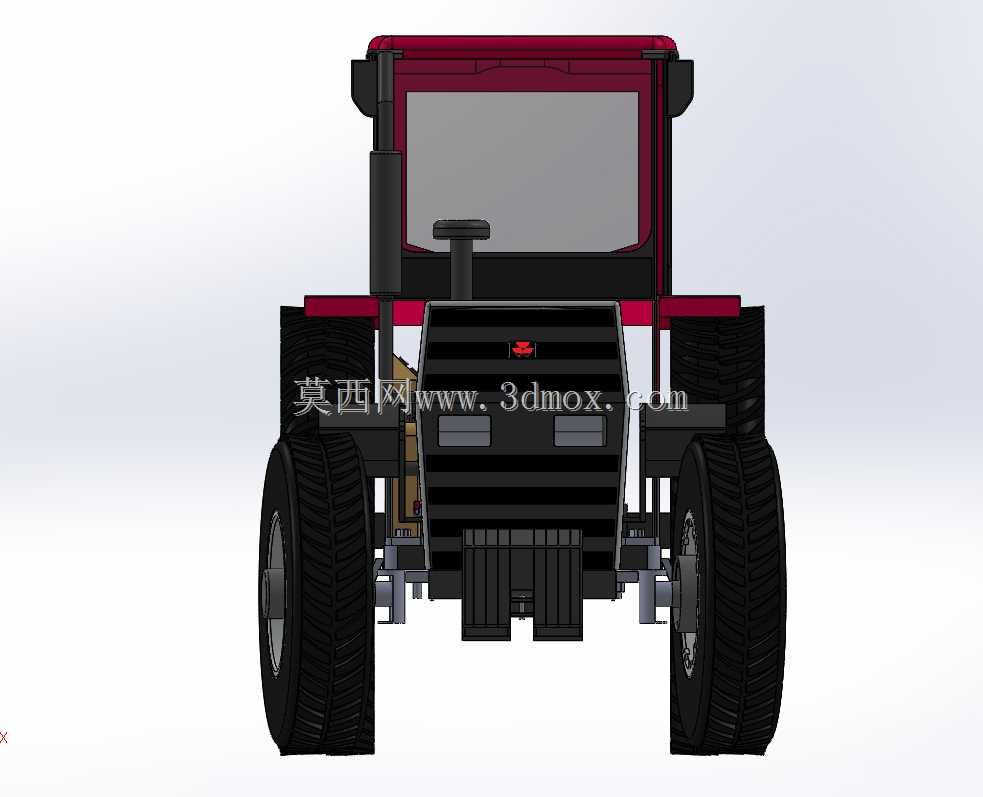

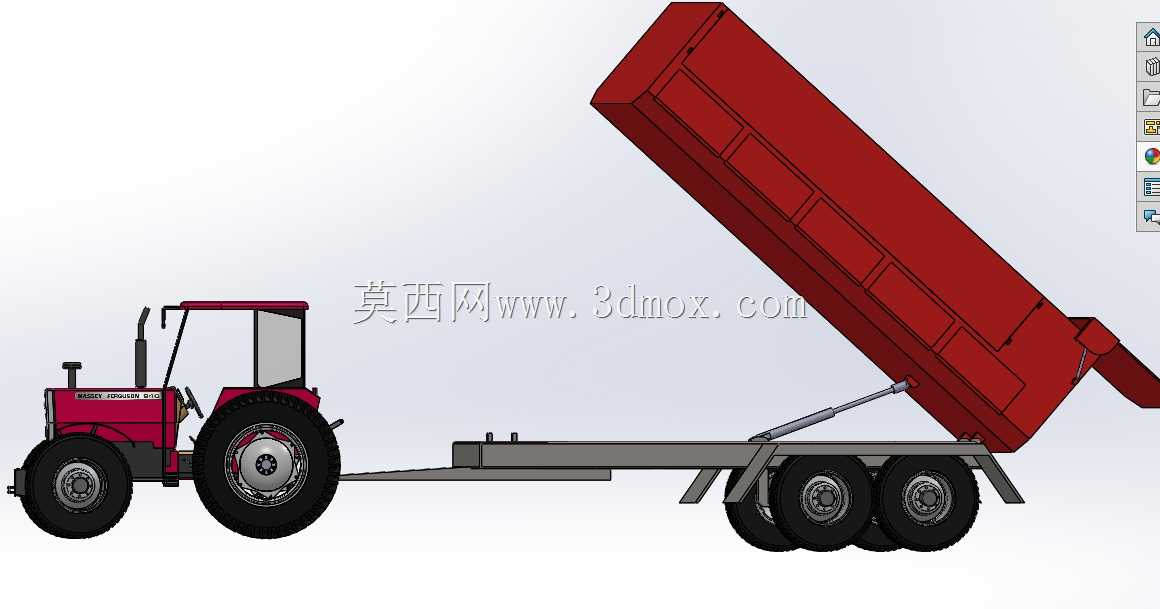

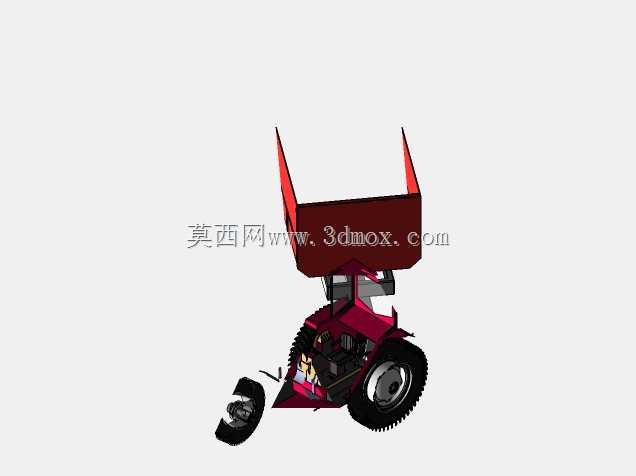

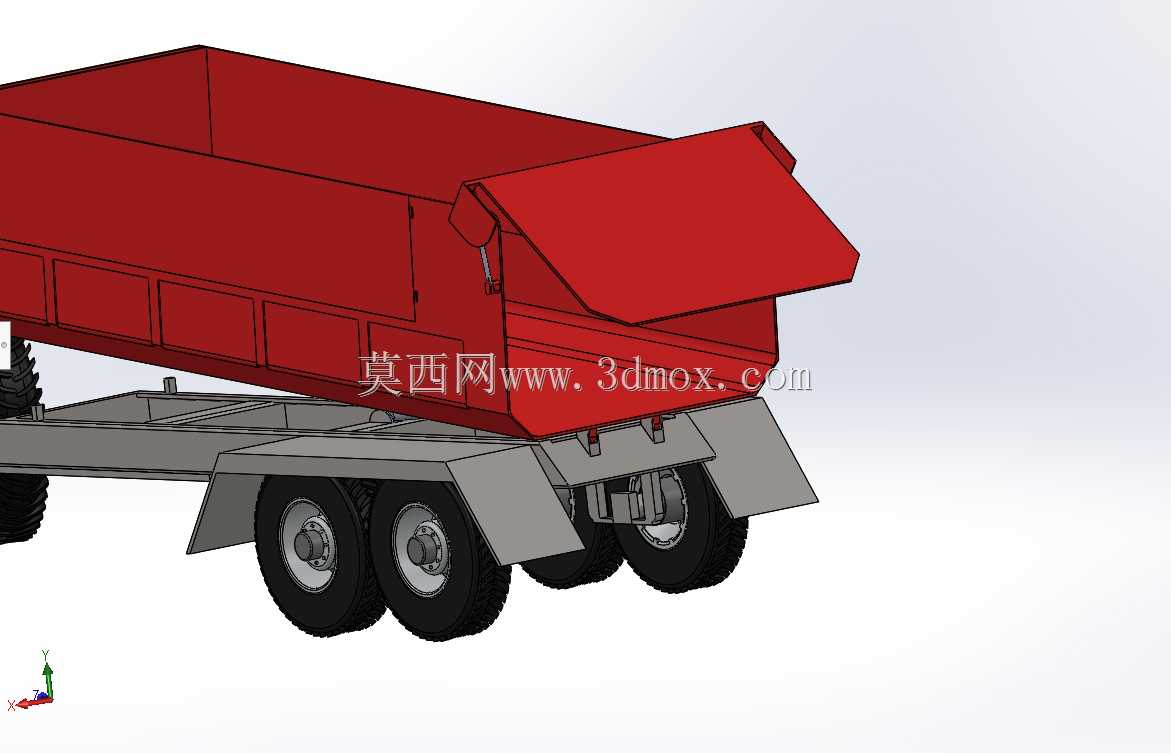

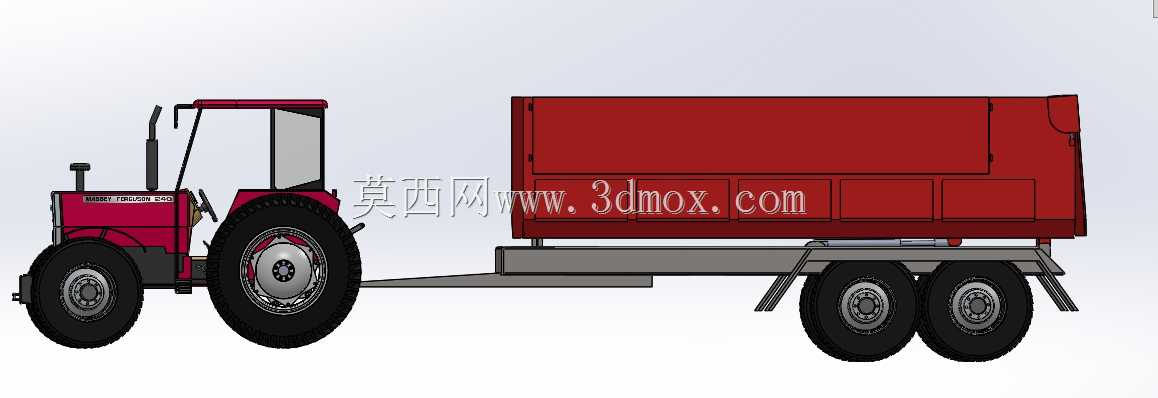

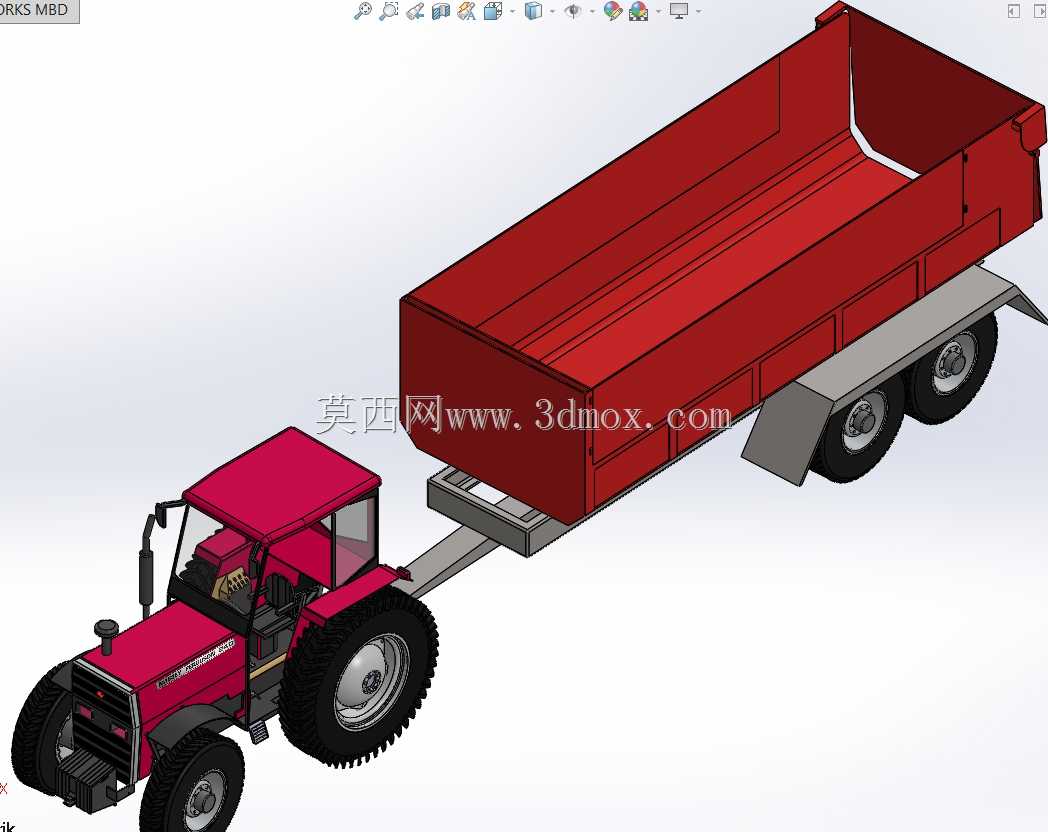

　　这套农用自卸转运挂车的三维数模，围绕农场散料转运的实际作业需求搭建，整体采用牵引式三轴布局，红色自卸货厢搭配灰色承载底盘，可直接配套农用拖拉机完成谷物、厩肥、砂石、青贮饲料等散装物料的短途转运与自动卸料作业。整套结构在建模时优先兼顾田间非铺装路面的通行能力与货厢举升卸料的可靠性，底盘部分采用双轴双排轮胎布局，大尺寸农用轮胎预留了足够的跳动行程，轮距与底盘离地高度按照田间机耕道、田埂通行的边界条件设定，避免在泥泞、起伏路面出现托底、轮胎干涉的问题。货厢主体采用厚钢板焊接的厢式结构，厢壁设置多道横向加强筋，在装载高密度砂石、潮湿厩肥时可以抑制厢板鼓胀变形，货厢尾部设置可向上翻转开启的卸料尾门，尾门与厢体之间采用铰接结构配合锁止件，

　　正常运输时尾门紧闭防止物料撒漏，举升卸料时尾门可随物料推力自动撑开，无需人工手动开启。底盘的牵引架按照标准农用拖拉机牵引点高度设计，牵引连接位置预留了通用牵引销的安装空间，可匹配多数主流农用拖拉机的后牵引装置，不需要额外改装转接结构。车桥与底盘之间设置悬挂承载结构，三轴布局分散了满载时的轴荷，降低对田间路面的压强，避免作业时压实地层。货厢的举升铰接点布置在底盘后侧区域，举升时货厢绕后铰点翻转，物料依靠自重沿厢底斜面滑出，数模中完整还原了举升液压油缸的安装位、铰点配合间隙以及油缸的伸缩行程边界，设计时校核了最大举升角度下的物料安息角，保证粘性较大的湿料也可以顺利卸净，不会在厢底残留积料。建模过程中对所有运动部件做了干涉检查：

　　轮胎在最大转向、最大弹跳行程下不会与底盘护板、货厢下沿发生剐蹭，货厢举升到最高位置时尾门翻转轨迹不会触碰轮胎或者底盘附件，牵引架在拖拉机转向达到最大转角时，挂车与拖拉机机身之间保留足够的安全间隙，不会出现转弯顶撞的问题。货厢的侧边、尾部都预留了加装挡料板、捆扎固定件的安装孔位，用户可根据转运物料的类型加装加高栏板，运输轻抛青贮、秸秆时可以提升装载容积，运输重载砂石时也可拆除附加栏板保证整车稳定性。底盘侧方设置了防护挡泥板，覆盖轮胎上方区域，避免田间行驶时泥浆飞溅污染货厢与牵引连接部位，车桥轮毂的安装结构按照标准农用轮辋的配合尺寸建模，后期替换不同规格的越野农用轮胎时不需要改动底盘安装孔位。整套数模的结构拆分完全贴合实际焊接装配工艺，厢体板件、底盘纵梁、加强筋、铰接座、牵引架都独立成体，可直接导出工程图用于下料焊接，也可作为农用挂车改装、散料转运设备设计的参考参照，帮助结构设计者快速梳理牵引类自卸挂车的布局逻辑、铰点匹配关系与作业边界约束。
