梯形波纹单板单门户外设备防护舱

　　这套舱体结构面向户外零散设备的就近安置需求，常见于厂区边角、工地临时用电节点、野外通讯中继点以及小型无线电放大设备的现场防护。实际工程里，这类小尺寸板房并不追求人员长期驻留，而是把需要遮风挡雨、隔绝无关触碰的放大器、配线端子、小型电源模块集中收纳，让设备脱离露天暴晒与雨淋，同时保留一扇可开启的门供检修人员短时进入操作。

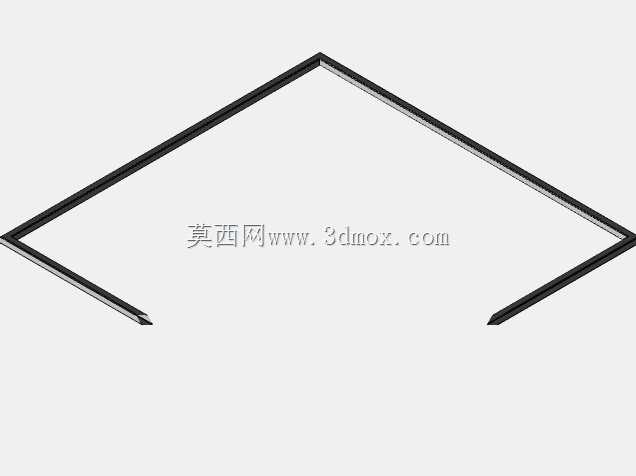

　　外形边界控制在两米见方、高度两米五的量级，这个尺寸在现场布置时很实用：占地不足四平方米，普通硬化地面或简易条形基础即可承载，不需要大规模土建；高度又能让成年人直立进入，避免弯腰钻舱的窘迫。建模时舱体采用梯形外框收口，顶部略作收分，既让波纹墙板的拼装边线更顺，也利于屋面排水组织，减少顶板接缝处长期积水渗漏的隐患。

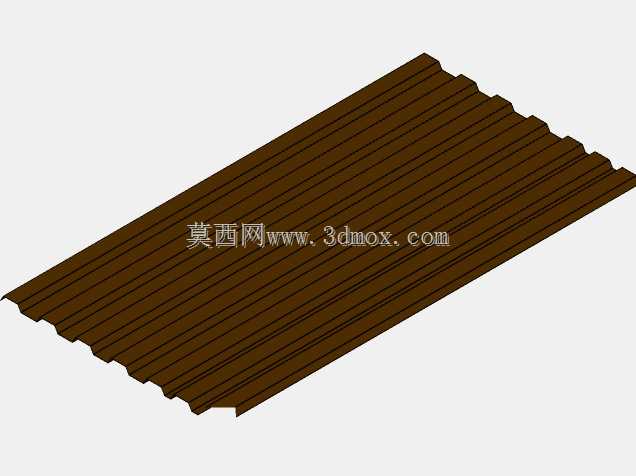

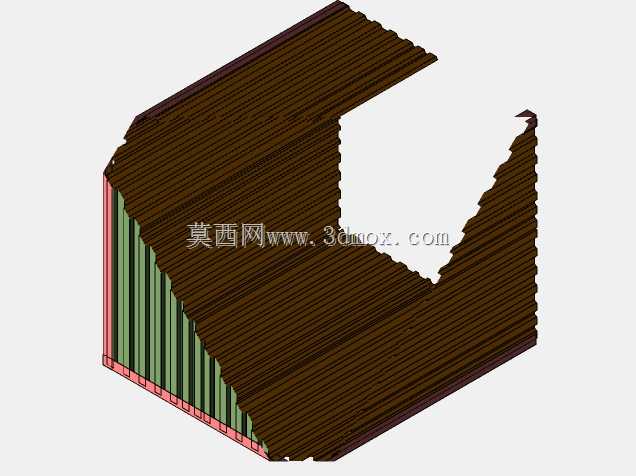

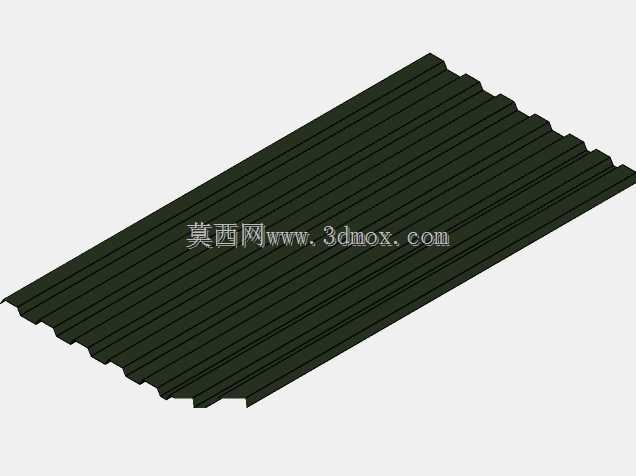

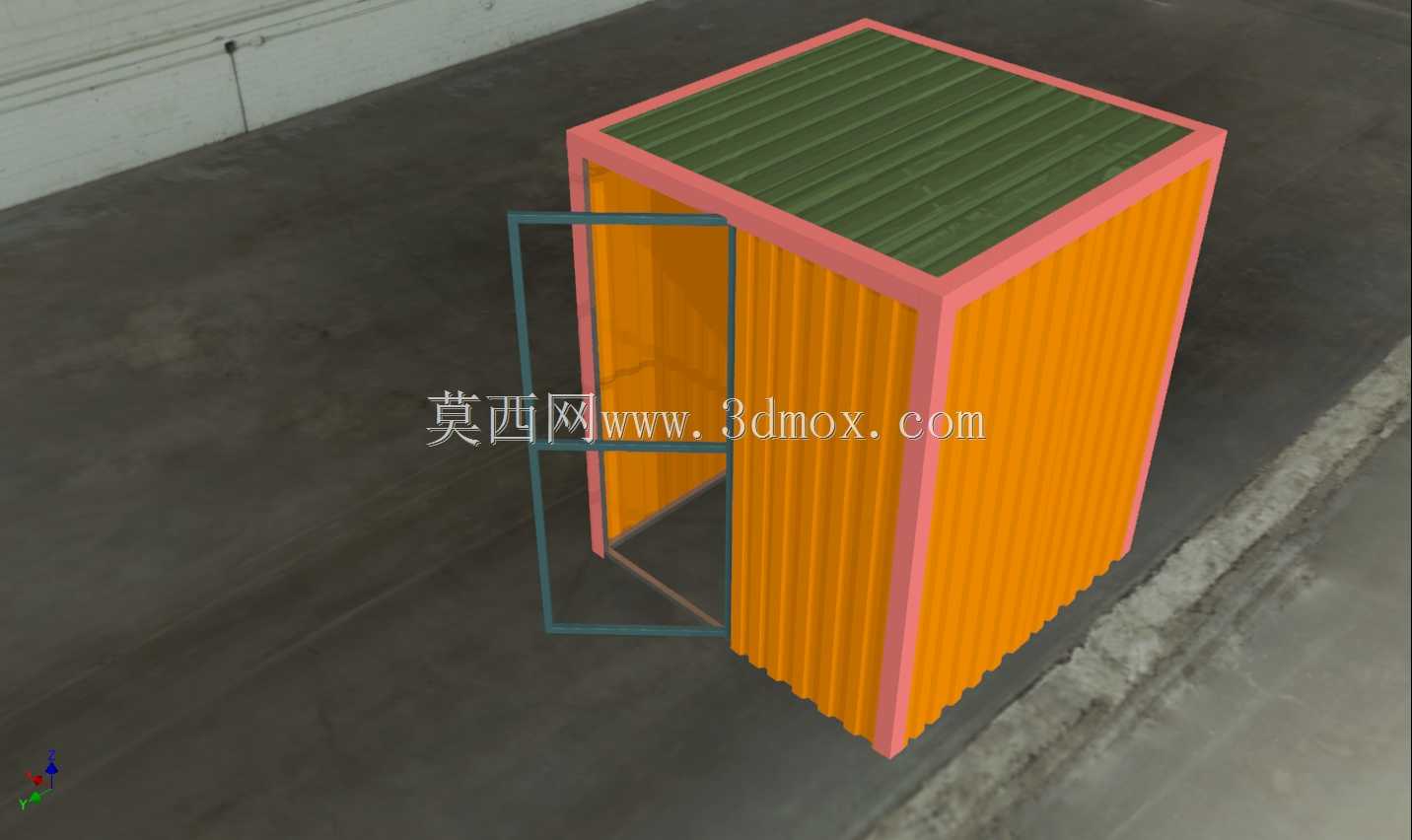

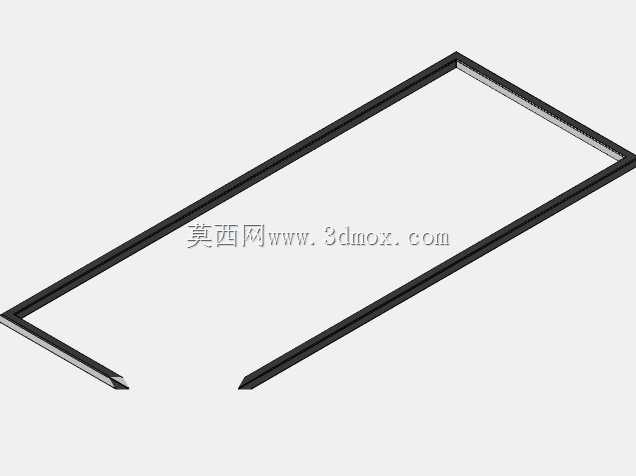

　　墙板主体选用压型波纹单板，这是集装箱与临建板房常用的结构形式。波纹沿竖向布置后，单板自身的抗弯刚度明显提升，整片墙在不密集加筋的情况下就能抵抗侧向风压；橙色的外露板面在工地环境中辨识度高，起到安全警示作用，避免吊装车辆、搬运设备误碰。顶板采用绿色波纹板，波峰走向与排水坡度配合，雨水可顺波谷快速排向檐口。门框单独用深色型材围成矩形边框，与橙色墙板形成清晰分界，门体绕侧边铰链旋转开启，图中门处于打开状态，能直观看到门洞净空与内部进入路径，铰链与门框的装配关系也一并体现。

　　从设计思路看，这种舱体走的是轻量化、快装路线。墙板、顶板、门框各自成模块，厂内完成压型与折边，现场通过螺栓或自攻钉拼接即可成型，不需要焊接作业，拆卸转运也方便，一个工地用完可以整体吊装或拆散后运到下一个点位重复使用。结构工程师在选型时需要重点核对几件事：一是波纹板的壁厚与波高，决定墙面在当地阵风荷载下会不会出现明显鼓屈；二是门框与墙板的连接补强，门洞切断了连续波纹，是箱体刚度的薄弱区，边框型材要把开门造成的断口重新箍住；三是底部与基础的固定方式，舱体自重较轻，抗风掀主要靠底角件与基础的锚固。

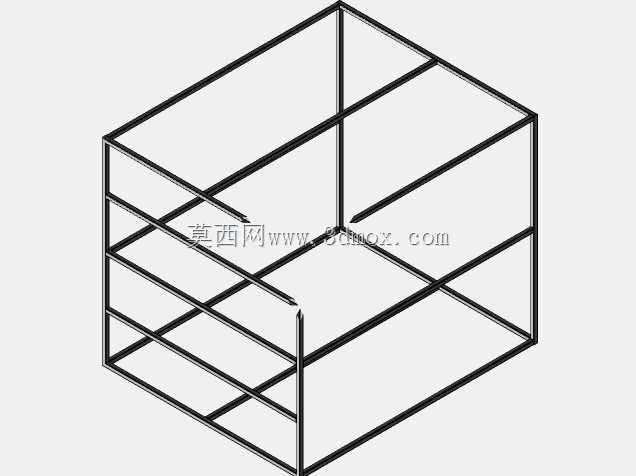

　　舱内空间规整，三面波纹墙加顶板围成封闭腔体，无线电放大器这类设备可沿墙固定或置于小型机架上，线缆从底部或侧壁预留孔进出。单门配置满足低频检修即可，控制了开口数量也就减少了漏雨与失温的薄弱环节。对三维建模从业者而言，这个模型的价值在于把压型板的波纹特征、梯形框的收口关系、门体开启的运动干涉都交代清楚：波纹不能只贴一张纹理，要做出真实波峰波谷的几何起伏，才能在剖切与展开时反映板材用量；门打开后的旋转轨迹要与门框、墙板校核，避免开关过程中蹭边；整体装配层级则按底架、墙板、顶板、门框、门体分开，方便后续替换板厚、调整开门方向或在侧壁追加通风窗、进线孔等接口。
